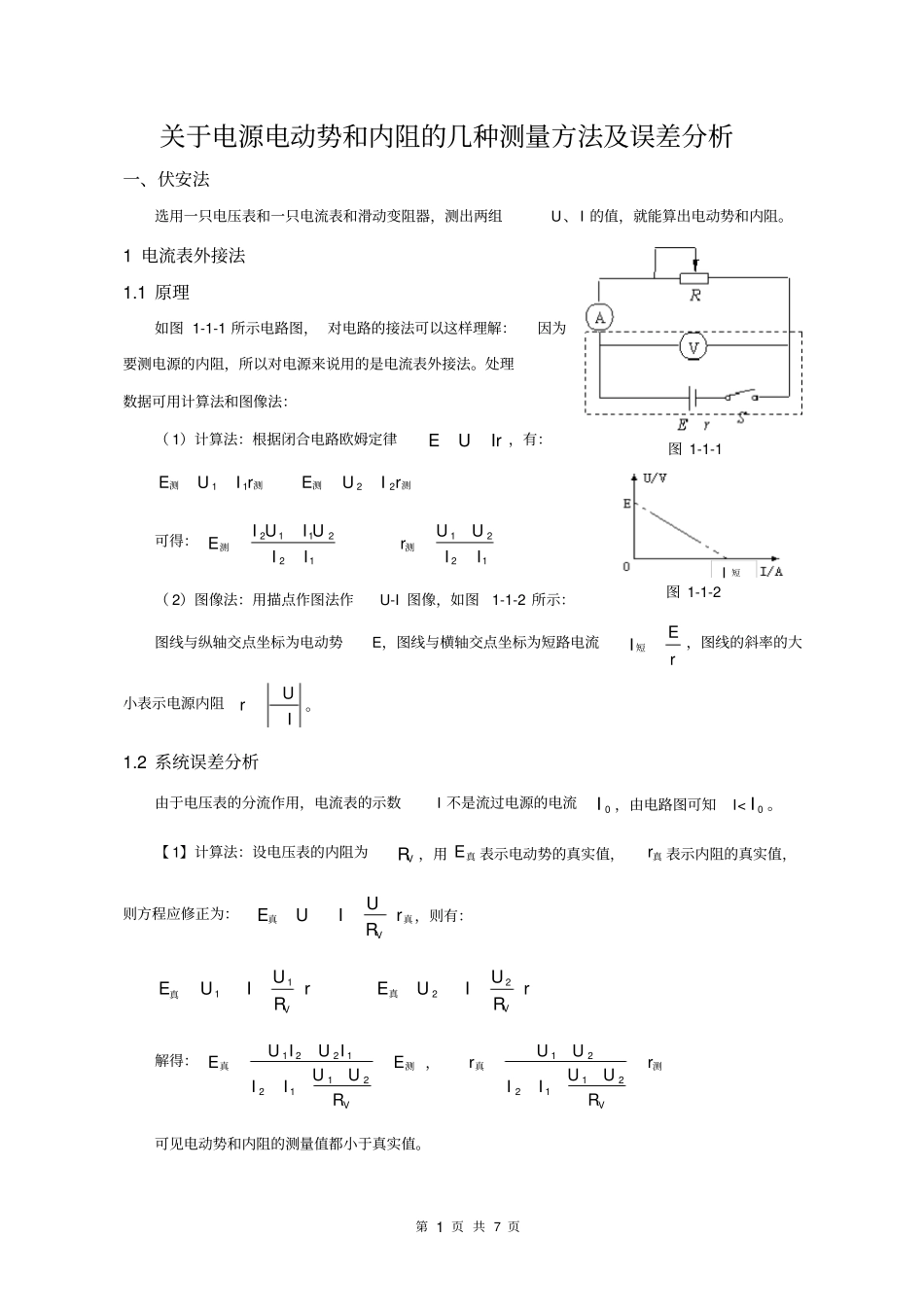

第1页共7页关于电源电动势和内阻的几种测量方法及误差分析一、伏安法选用一只电压表和一只电流表和滑动变阻器,测出两组U、I的值,就能算出电动势和内阻。1电流表外接法1.1原理如图1-1-1所示电路图,对电路的接法可以这样理解:因为要测电源的内阻,所以对电源来说用的是电流表外接法。处理数据可用计算法和图像法:(1)计算法:根据闭合电路欧姆定律IrUE,有:测测rIUE11测测rIUE22可得:122112IIUIUIE测1221IIUUr测(2)图像法:用描点作图法作U-I图像,如图1-1-2所示:图线与纵轴交点坐标为电动势E,图线与横轴交点坐标为短路电流rEI短,图线的斜率的大小表示电源内阻IUr。1.2系统误差分析由于电压表的分流作用,电流表的示数I不是流过电源的电流0I,由电路图可知I<0I。【1】计算法:设电压表的内阻为VR,用真E表示电动势的真实值,真r表示内阻的真实值,则方程应修正为:真真rRUIUEV,则有:rRUIUEV11真rRUIUEV22真解得:测真ERUUIIIUIUEV21121221,测真rRUUIIUUrV211221可见电动势和内阻的测量值都小于真实值。图1-1-2I短图1-1-1第2页共7页【2】图像修正法:如图1-1-3所示,直线①是根据U、I的测量值所作出的U-I图线,由于I
