电热毯温控器电路VIP免费

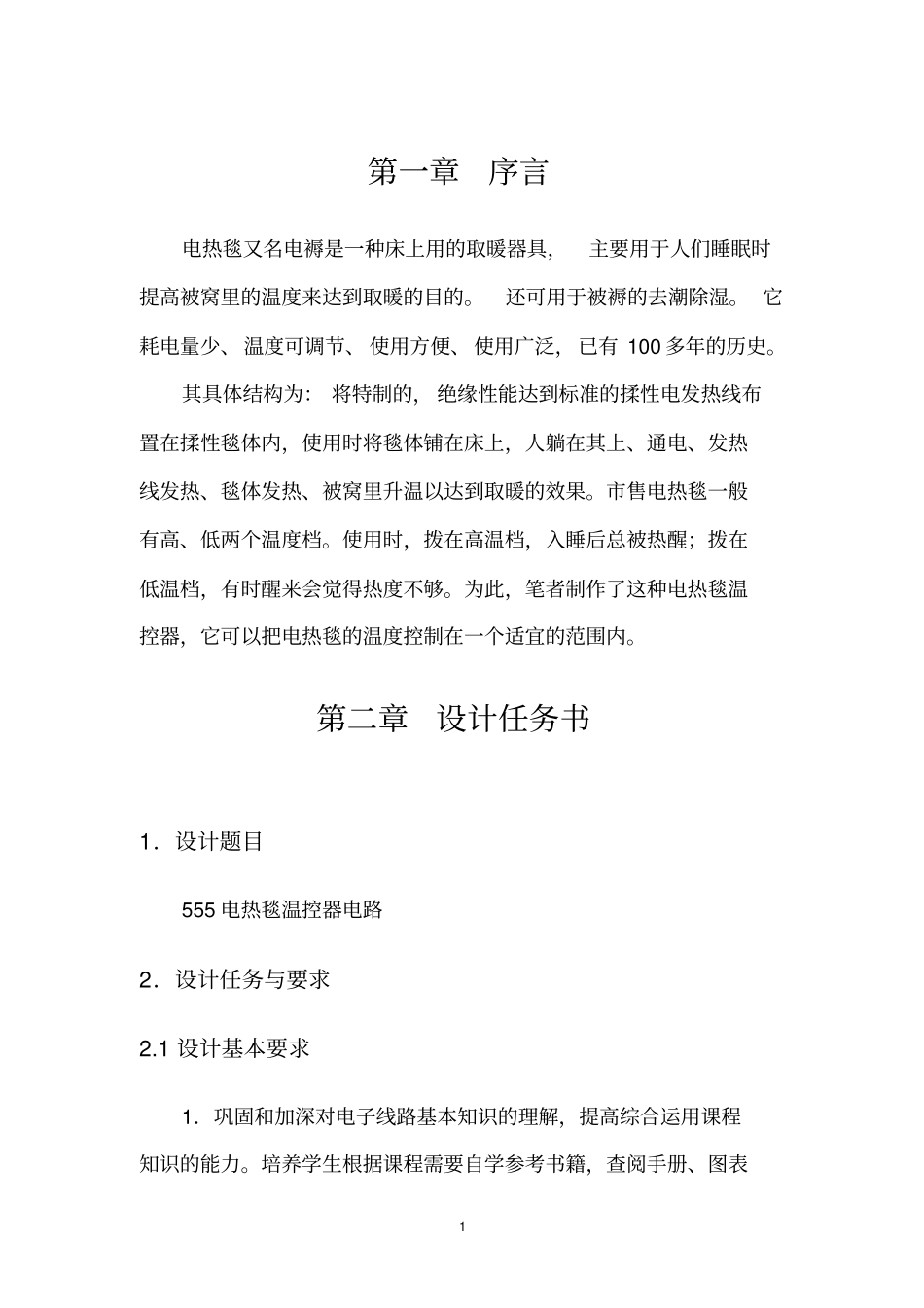

数字电子课程设计专业：电气自动化班级：05-2班学号：0520010034姓名：指导老师：目录第一章序言................................................................................1第二章设计任务书...................................................................11设计题目.............................................................................12设计任务与要求.................................................................1第三章电路组成和工作原理...................................................21、设计方案及方块图..........................................................22、电路的组成及工作原理..................................................3第四章电路元器件的选择.......................................................6第五章设计心得.......................................................................7六参考文献................................................................................91第一章序言电热毯又名电褥是一种床上用的取暖器具，主要用于人们睡眠时提高被窝里的温度来达到取暖的目的。还可用于被褥的去潮除湿。它耗电量少、温度可调节、使用方便、使用广泛，已有100多年的历史。其具体结构为：将特制的，绝缘性能达到标准的揉性电发热线布置在揉性毯体内，使用时将毯体铺在床上，人躺在其上、通电、发热线发热、毯体发热、被窝里升温以达到取暖的效果。市售电热毯一般有高、低两个温度档。使用时，拨在高温档，入睡后总被热醒；拨在低温档，有时醒来会觉得热度不够。为此，笔者制作了这种电热毯温控器，它可以把电热毯的温度控制在一个适宜的范围内。第二章设计任务书1．设计题目555电热毯温控器电路2．设计任务与要求2.1设计基本要求1．巩固和加深对电子线路基本知识的理解，提高综合运用课程知识的能力。培养学生根据课程需要自学参考书籍，查阅手册、图表2和文献资料的能力。2.通过实际电路方案的分析比较、设计计算、元件选取、安装调试等环节，初步掌握简单实用电路的分析方法和工程设计方法。3.掌握常用仪器设备的正确使用方法，学会简单电路的调试和整机指标测试方法，提高动手能力。4.了解与课程有关的电子线路及元器件工程技术规范，按课程设计任务书的要求编写设计说明书，能正确反映设计的实验结果，能正确绘制电路图。５.通过课程设计实践，树立正确的生产观、经济观和全局观。2.2步骤1.当电路温度有波动的时候，可以把电热毯的温度控制在一个合适的范围。2.画出方框图和原理图。3.选择电路元、器件。4.安装调试，并写出设计总结报告。第三章电路组成和工作原理1．设计方案及方块图并根据本设计要求及性能指标，兼顾可行性、可靠性和经济性等各种因素，确定双路防盗报警器主要组成部分的方块图如图1所示。它由放大滤波单元、ICNE555时基电路、晶闸管主加热电路单元三部3分组成。图1双路防盗报警器主要组成部分的方块图2．电路的组成及工作原理单元电路的分析（一）整流稳压220V交流电压经C1、R1限流降压，D1、D2整流，C2滤波，DW稳压后，获得9V左右的电压供IC用。（二）NE555NE555为8脚时基集成电路，各脚主要功能：1地GND2触发3输出4复位5控制电压6门限(阈值）7放电8电源电压Vcc应用十分广泛，可装如下几种电路：1.单稳类电路作用：定延时，消抖动，分（倍）频，脉冲输出，速率检测等。2.双稳类电路作用：比较器，锁存器，反相器，方波输出及整形等。3.无稳类电路作用：方波输出，电源变换，音响报警，玩具，电控测量，定时等。放大滤波单稳态触发器单元晶闸管主加热电路4（三）双向晶闸管双向可控硅(BCR)又称双向晶闸管（TRIAC）是NPNPN五层器件，与单向可控硅(SCR)PNPN性能与用法不同。双向可控硅具有双向触发导通特性，因此可直接控制交流负载；而SCR属于直流器件，只具有单向触发导通特性，若要控制交流负载时应采用全波桥式整流。双向晶闸管的电气图形符号和伏安特性如图２所示。它有两个主电极T1和T2，一个门极G。门极是器件在主电极的正反两方向均可触发导通，...
