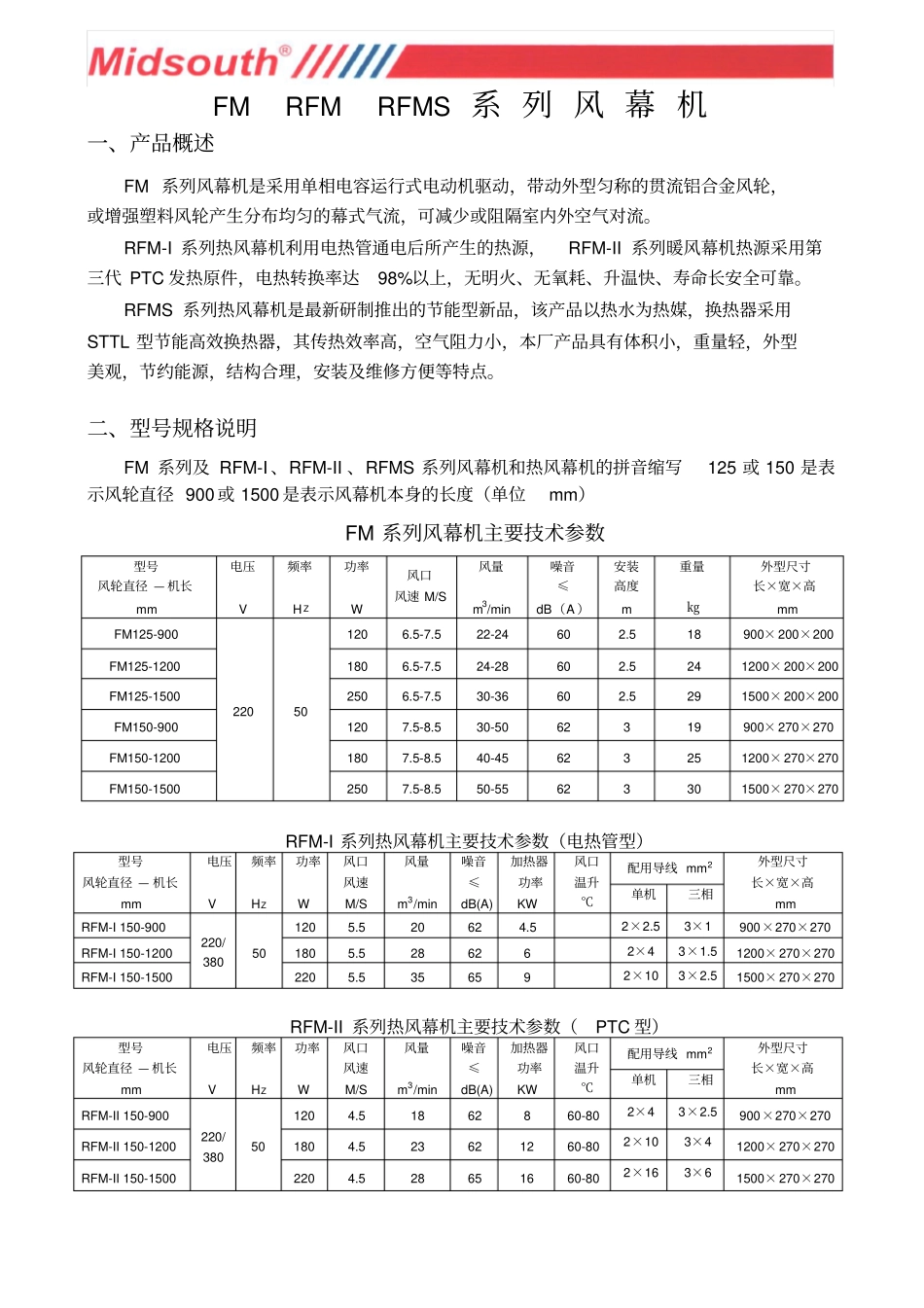

FMRFMRFMS系列风幕机一、产品概述FM系列风幕机是采用单相电容运行式电动机驱动，带动外型匀称的贯流铝合金风轮，或增强塑料风轮产生分布均匀的幕式气流，可减少或阻隔室内外空气对流。RFM-I系列热风幕机利用电热管通电后所产生的热源，RFM-II系列暖风幕机热源采用第三代PTC发热原件，电热转换率达98%以上，无明火、无氧耗、升温快、寿命长安全可靠。RFMS系列热风幕机是最新研制推出的节能型新品，该产品以热水为热媒，换热器采用STTL型节能高效换热器，其传热效率高，空气阻力小，本厂产品具有体积小，重量轻，外型美观，节约能源，结构合理，安装及维修方便等特点。二、型号规格说明FM系列及RFM-I、RFM-II、RFMS系列风幕机和热风幕机的拼音缩写125或150是表示风轮直径900或1500是表示风幕机本身的长度（单位mm）FM系列风幕机主要技术参数型号风轮直径—机长mm电压V频率HZ功率W风口风速M/S风量m3/min噪音≤dB（A）安装高度m重量㎏外型尺寸长×宽×高mmFM125-900220501206.5-7.522-24602.518900×200×200FM125-12001806.5-7.524-28602.5241200×200×200FM125-15002506.5-7.530-36602.5291500×200×200FM150-9001207.5-8.530-5062319900×270×270FM150-12001807.5-8.540-45623251200×270×270FM150-15002507.5-8.550-55623301500×270×270RFM-I系列热风幕机主要技术参数（电热管型）型号风轮直径—机长mm电压V频率HZ功率W风口风速M/S风量m3/min噪音≤dB(A)加热器功率KW风口温升℃配用导线mm2外型尺寸长×宽×高mm单机三相RFM-I150-900220/380501205.520624.52×2.53×1900×270×270RFM-I150-12001805.5286262×43×1.51200×270×270RFM-I150-15002205.5356592×103×2.51500×270×270RFM-II系列热风幕机主要技术参数（PTC型）型号风轮直径—机长mm电压V频率HZ功率W风口风速M/S风量m3/min噪音≤dB(A)加热器功率KW风口温升℃配用导线mm2外型尺寸长×宽×高mm单机三相RFM-II150-900220/380501204.51862860-802×43×2.5900×270×270RFM-II150-12001804.523621260-802×103×41200×270×270RFM-II150-15002204.528651660-802×163×61500×270×270RFMSI系列热风幕机主要技术参数技术指标型号电源ACV/HZ输入率W出口风速m/s风量m3/min噪音dB(A)重量㎏进风温度℃供回水温度95-75℃供回水温度90-70℃供回水温度85-70℃供回水温度60-50℃水流速m/s水量㎏/n水阻力Pa出风温度℃散热器KW水流速m/s水量㎏/n水阻力Pa出风温度℃散热器KW水流速m/s水量㎏/n水阻力Pa出风温度℃散热器KW水流速m/s水量㎏/n水阻力Pa出风温度℃散热器KW高低高低RFMS-150-900220/50120862520≤6240150.39720192751170.36670166848150.48880280047150.4585024933610RFMS-150-1200180863525500.5610203695240.519403123230.6812505241220.641210469915RFMS-150-1500220864330600.7313205463310.6612104578300.8816207682190.831570690620三、产品的用途及区别本产品适用于房间之间，房间与室外空气之间，可减少和阻隔室内外空气的对流，对隔冷、隔热、隔尘、隔虫、阻止有害气体的侵入都起到良好作用，应用范围广泛，如商场、宾馆、饭店、剧院、医院经常开启的大门，同时也适用于车间、库房、纺织、制药及食品加工等行业。FM型为不带加热器，使用在室内循环空气中，RFM是带电加热器，冬季可以增加门厅附近温度，阻止或减少室外冷空气侵入，夏季可以关闭电加热器，单开风机可以起到FM风幕机的作用。1、FM150型设计高度不宜超过3米，FM125型及RFM150型安装高度不宜超过2.5米。2、RFM型热风幕有220伏和380伏两种电压，由于进线电路不同，设备不能互相通用，RFM-I系列和RFM-II系列热风幕机，根据用户所选择型号，对照技术参数表，配用对应导线截面，不应由于过小配用导线，因过大引起事故发生。3、风幕机使用地点的环境最高为50℃，无振动，冲击的地方，无汽水滴溅，无蒸气弥漫，无腐蚀性气体，严禁在易燃易爆所运行，为了确保安全，各类风幕机外壳必须妥然接地。4、FM型风幕机设计有两档风速开关，RFM系列热风幕机其中一档是风机开关，另一档是热风开关，冬季和夏季只要任选一只，可起到一机二用的良好的效果。四、安...
