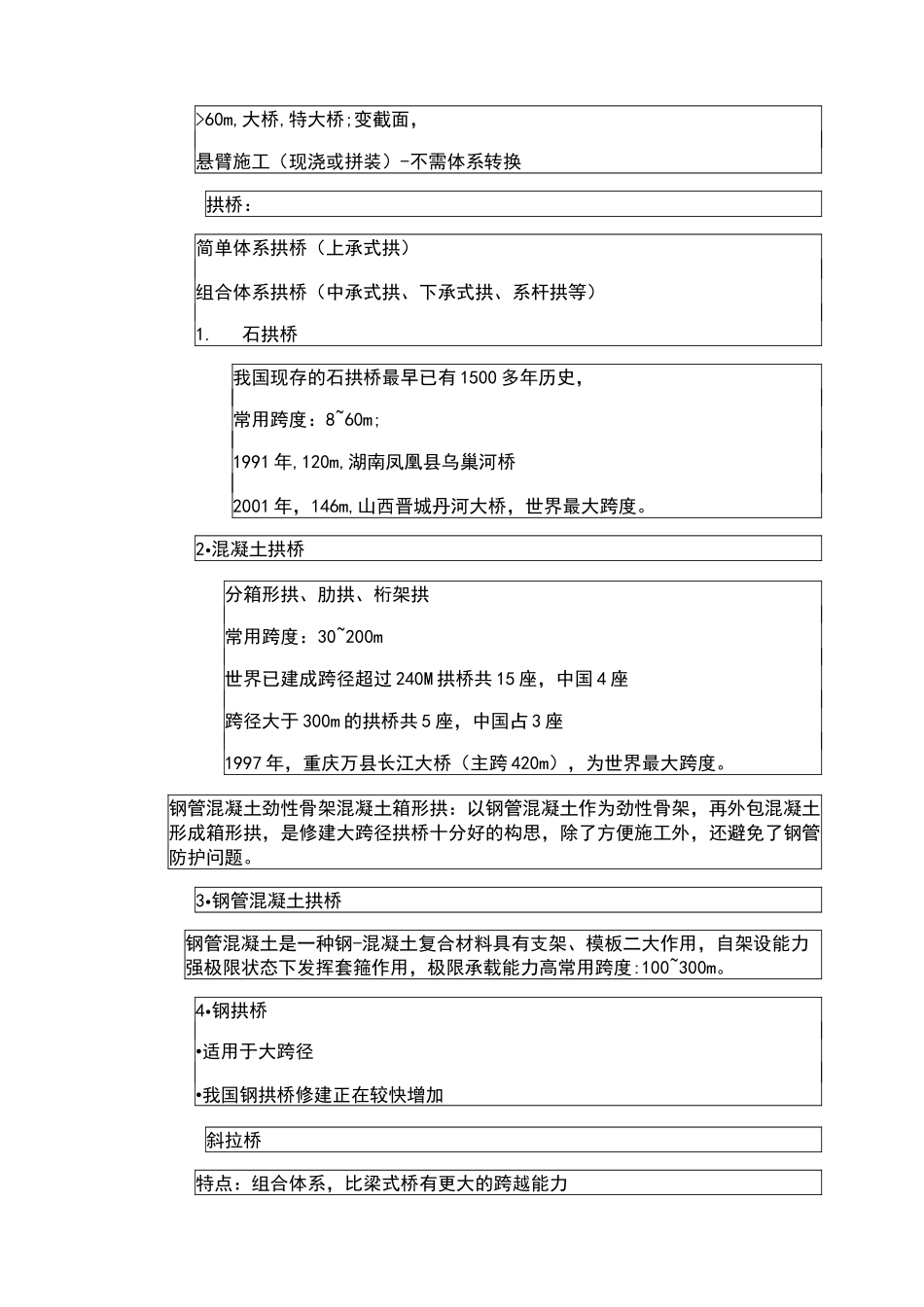

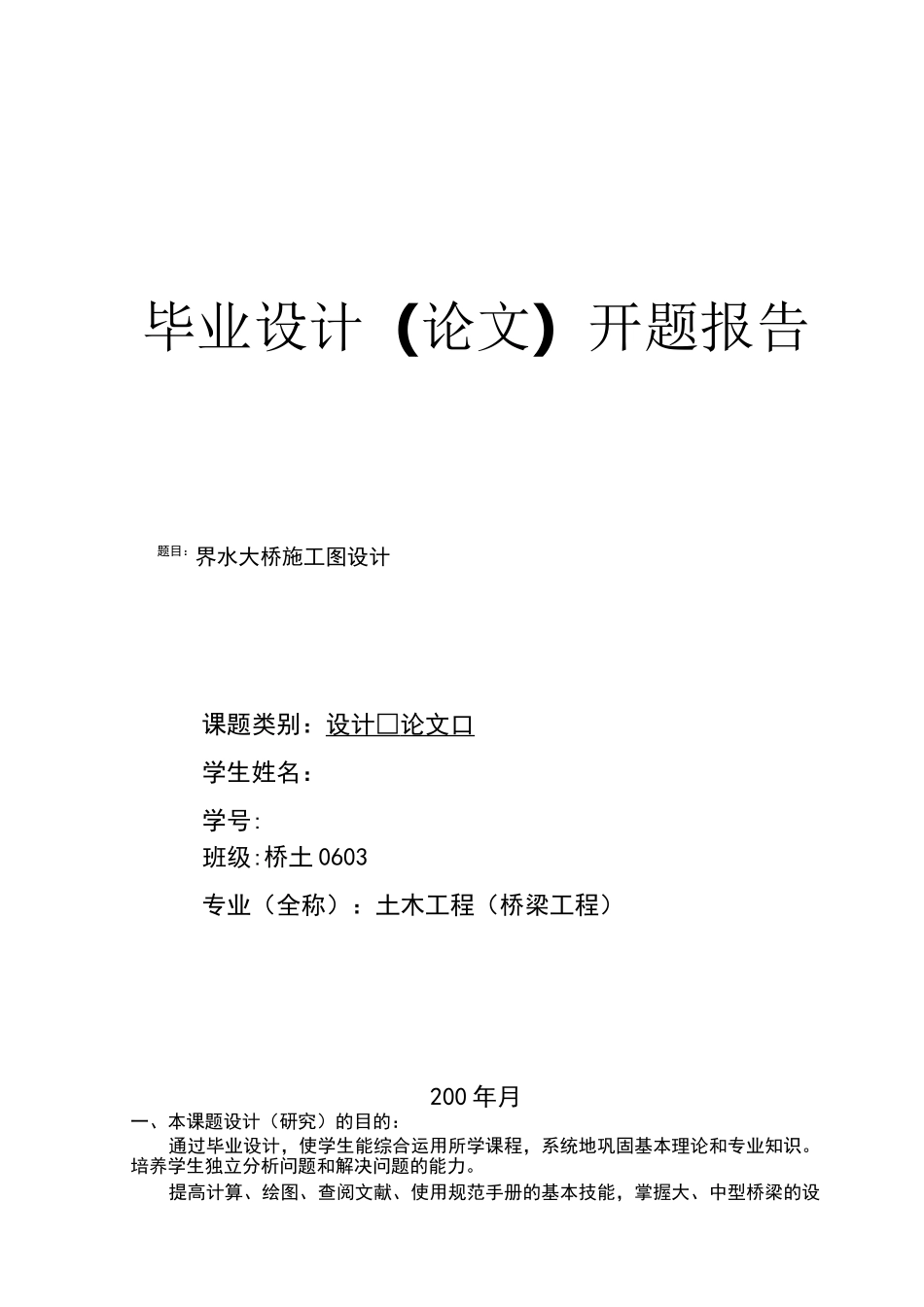

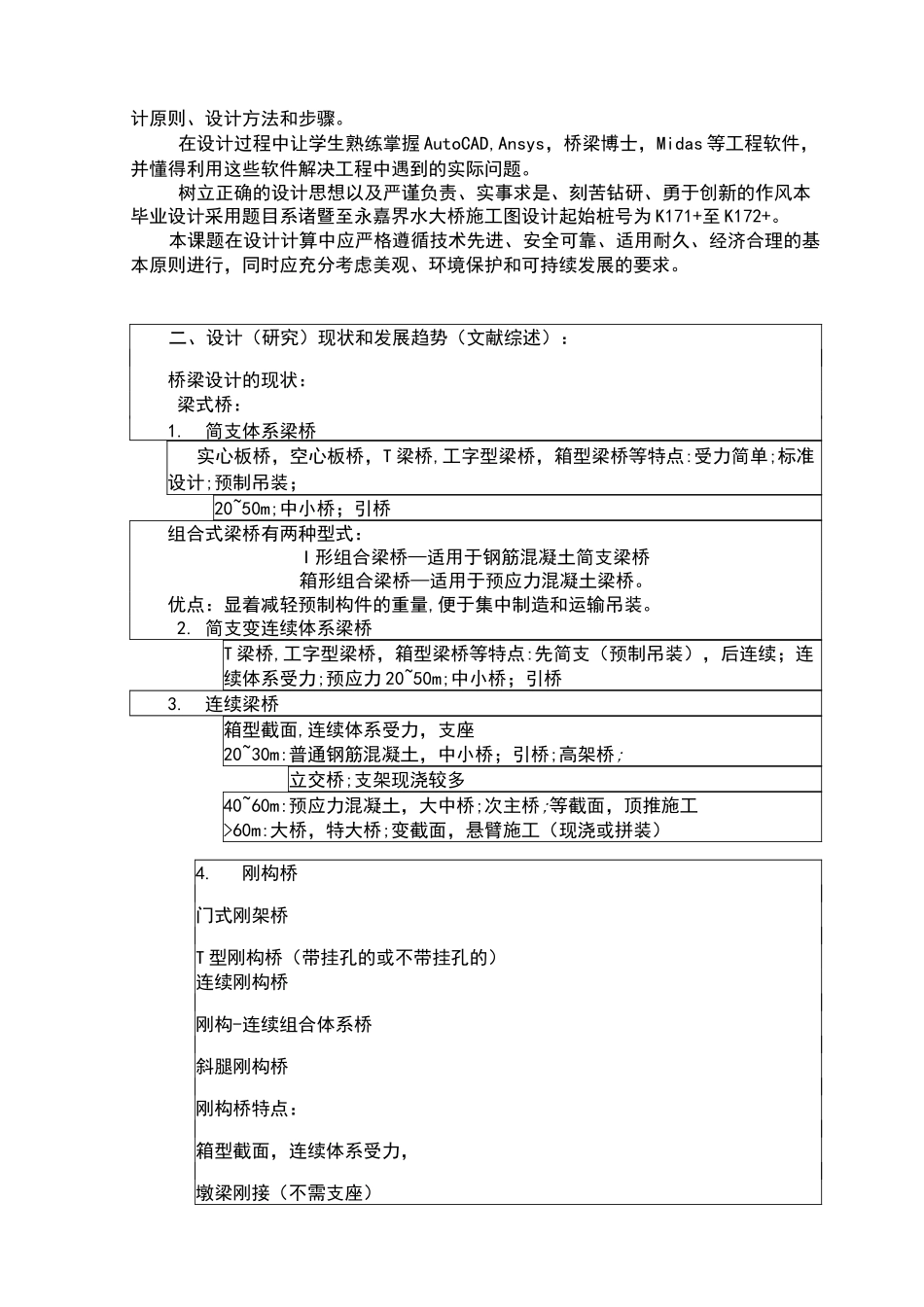

毕业设计（论文）开题报告题目：界水大桥施工图设计课题类别：设计□论文口学生姓名：学号:班级:桥土0603专业（全称）：土木工程（桥梁工程）200年月一、本课题设计（研究）的目的：通过毕业设计，使学生能综合运用所学课程，系统地巩固基本理论和专业知识。培养学生独立分析问题和解决问题的能力。提高计算、绘图、查阅文献、使用规范手册的基本技能，掌握大、中型桥梁的设计原则、设计方法和步骤。在设计过程中让学生熟练掌握AutoCAD,Ansys，桥梁博士，Midas等工程软件，并懂得利用这些软件解决工程中遇到的实际问题。树立正确的设计思想以及严谨负责、实事求是、刻苦钻研、勇于创新的作风本毕业设计采用题目系诸暨至永嘉界水大桥施工图设计起始桩号为K171+至K172+。本课题在设计计算中应严格遵循技术先进、安全可靠、适用耐久、经济合理的基本原则进行，同时应充分考虑美观、环境保护和可持续发展的要求。二、设计（研究）现状和发展趋势（文献综述）：桥梁设计的现状：梁式桥：1.简支体系梁桥实心板桥，空心板桥，T梁桥,工字型梁桥，箱型梁桥等特点:受力简单;标准设计;预制吊装；20~50m;中小桥；引桥组合式梁桥有两种型式：I形组合梁桥—适用于钢筋混凝土简支梁桥箱形组合梁桥—适用于预应力混凝土梁桥。优点：显着减轻预制构件的重量,便于集中制造和运输吊装。2.简支变连续体系梁桥T梁桥,工字型梁桥，箱型梁桥等特点:先简支（预制吊装），后连续；连续体系受力;预应力20~50m;中小桥；引桥3.连续梁桥箱型截面,连续体系受力，支座20~30m:普通钢筋混凝土，中小桥；引桥;高架桥;立交桥;支架现浇较多40~60m:预应力混凝土，大中桥;次主桥;等截面，顶推施工>60m:大桥，特大桥;变截面，悬臂施工（现浇或拼装）4.刚构桥门式刚架桥T型刚构桥（带挂孔的或不带挂孔的）连续刚构桥刚构-连续组合体系桥斜腿刚构桥刚构桥特点：箱型截面，连续体系受力，墩梁刚接（不需支座）>60m,大桥,特大桥;变截面，悬臂施工（现浇或拼装）-不需体系转换拱桥：简单体系拱桥（上承式拱）组合体系拱桥（中承式拱、下承式拱、系杆拱等）1.石拱桥我国现存的石拱桥最早已有1500多年历史，常用跨度：8~60m;1991年,120m,湖南凤凰县乌巢河桥2001年，146m,山西晋城丹河大桥，世界最大跨度。2•混凝土拱桥分箱形拱、肋拱、桁架拱常用跨度：30~200m世界已建成跨径超过240M拱桥共15座，中国4座跨径大于300m的拱桥共5座，中国占3座1997年，重庆万县长江大桥（主跨420m），为世界最大跨度。钢管混凝土劲性骨架混凝土箱形拱：以钢管混凝土作为劲性骨架，再外包混凝土形成箱形拱，是修建大跨径拱桥十分好的构思，除了方便施工外，还避免了钢管防护问题。3•钢管混凝土拱桥钢管混凝土是一种钢-混凝土复合材料具有支架、模板二大作用，自架设能力强极限状态下发挥套箍作用，极限承载能力高常用跨度:100~300m。4•钢拱桥•适用于大跨径•我国钢拱桥修建正在较快增加斜拉桥特点：组合体系，比梁式桥有更大的跨越能力200~800m的跨径范围内占据着优势由于拉索的自锚特性而不需要悬索桥那样巨大锚碇在800~1100m的跨径范围内，斜拉桥也扮演重要角色1600m跨径都是可行的斜拉桥主要由主梁、索塔和斜拉索三大部分成：主梁一般采用混凝土结构、钢一混凝土组合结构、钢结构或钢和混凝土混合结构；索塔一采用混凝土、钢一混凝土组合或钢结构；大部分采用混凝土结构；斜拉索一则采用高强材料（高强钢丝或钢绞线）制成。悬索桥世界已建成跨径大于1000米的悬索桥17座；日本于1998年建成了世界最大跨径的明石海峡大桥，是世界建桥史上的一座丰碑。特点：悬索桥是特大跨径桥梁的主要形式之一受力明确，造型优美，规模宏伟，“桥梁皇后”跨径大于800m的桥梁，悬索桥具有很大的竞争力400~800m也有可比性抗风稳定性问题突出桥梁设计的发展趋势随着我国经济发展，材料、机械、设备工业相应发展，这为我国修建大跨径斜拉桥和悬索桥提供了有力保障。再加上广大桥梁建设者的精心设计和施工，使我国建桥水平已跃身于世界先进行列。我国幅员辽阔，经济发展水平参差不齐，经济上总体水平不高，公路桥梁发展还是要着眼于量大、面广的一般大、中桥，这类桥梁...
