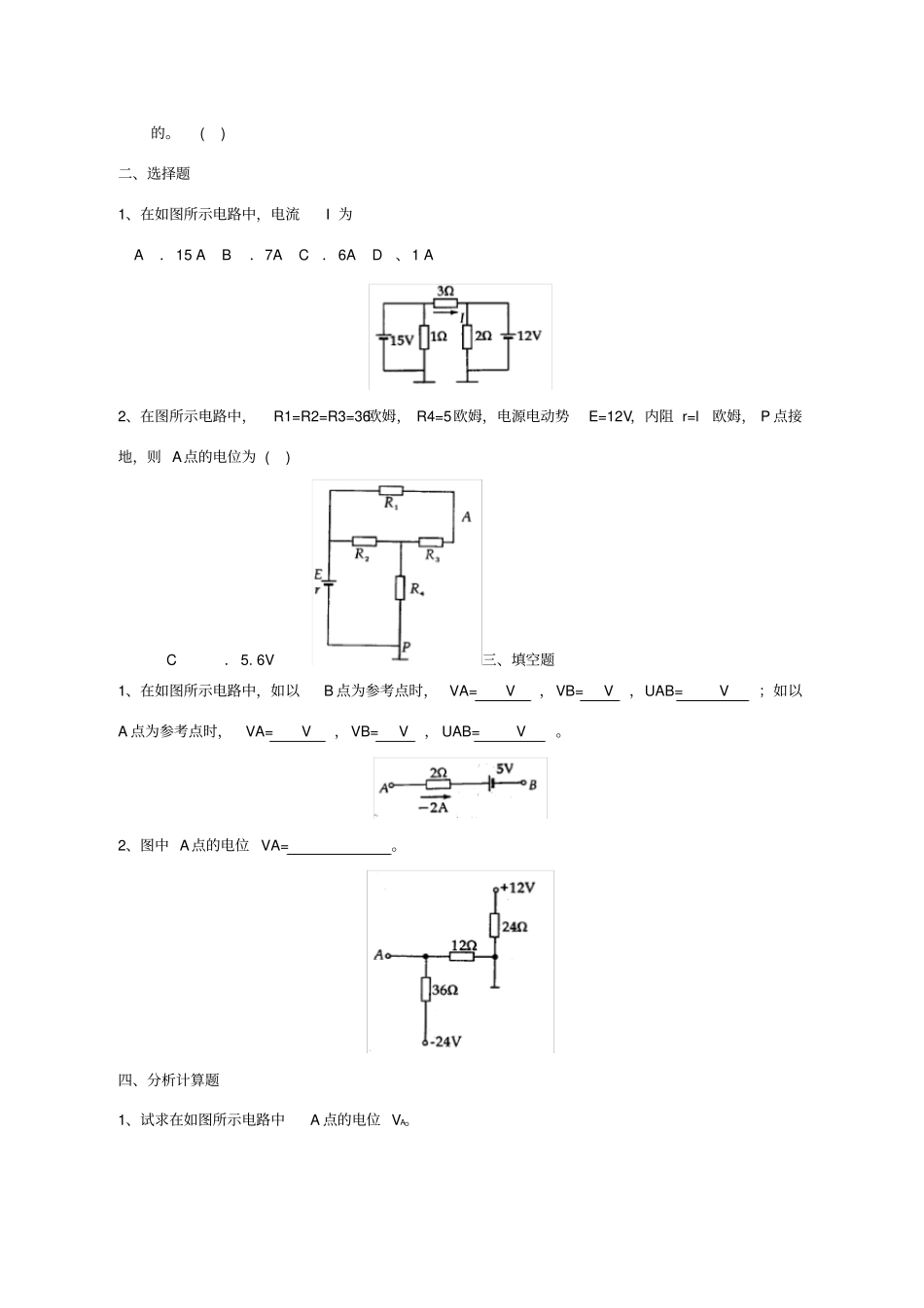

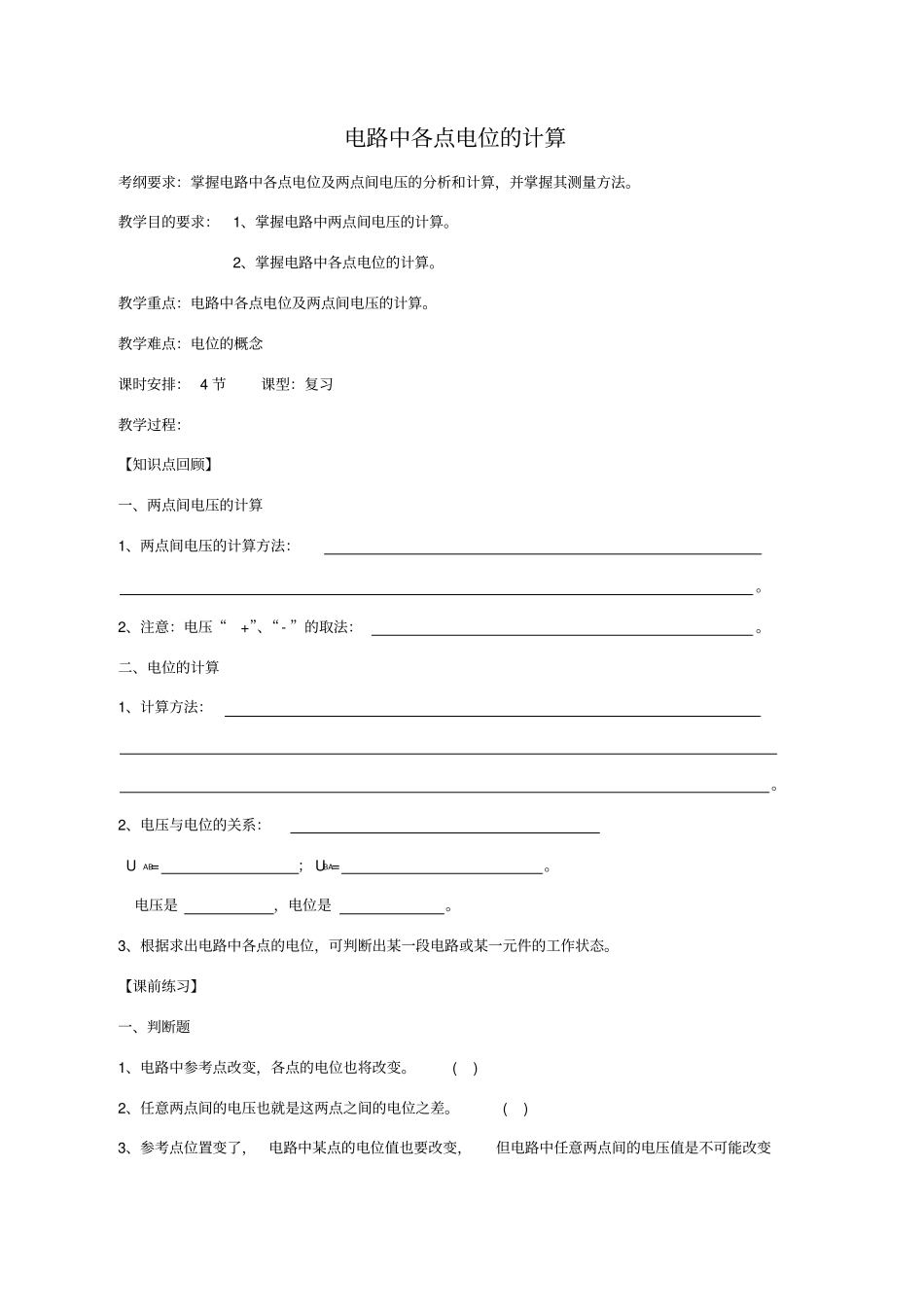

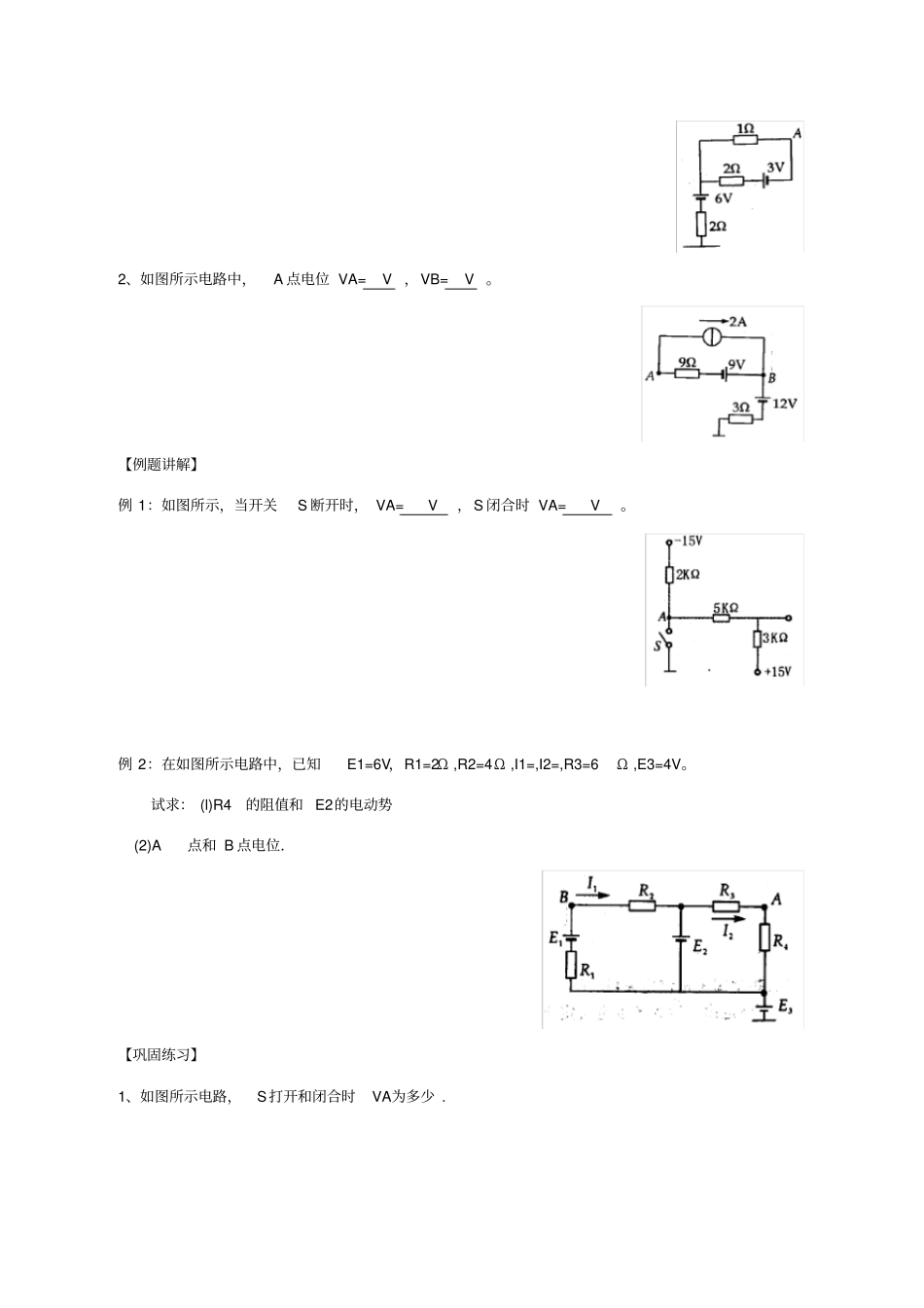

电路中各点电位的计算考纲要求：掌握电路中各点电位及两点间电压的分析和计算，并掌握其测量方法。教学目的要求：1、掌握电路中两点间电压的计算。2、掌握电路中各点电位的计算。教学重点：电路中各点电位及两点间电压的计算。教学难点：电位的概念课时安排：4节课型：复习教学过程：【知识点回顾】一、两点间电压的计算1、两点间电压的计算方法：。2、注意：电压“+”、“-”的取法：。二、电位的计算1、计算方法：。2、电压与电位的关系：UAB=；UBA=。电压是，电位是。3、根据求出电路中各点的电位，可判断出某一段电路或某一元件的工作状态。【课前练习】一、判断题1、电路中参考点改变，各点的电位也将改变。()2、任意两点间的电压也就是这两点之间的电位之差。()3、参考点位置变了，电路中某点的电位值也要改变，但电路中任意两点间的电压值是不可能改变的。()二、选择题1、在如图所示电路中，电流I为A．15AB．7AC．6AD、1A2、在图所示电路中，R1=R2=R3=36欧姆，R4=5欧姆，电源电动势E=12V，内阻r=l欧姆，P点接地，则A点的电位为()C．5.6V三、填空题1、在如图所示电路中，如以B点为参考点时，VA=V，VB=V，UAB=V；如以A点为参考点时，VA=V，VB=V，UAB=V。2、图中A点的电位VA=。四、分析计算题1、试求在如图所示电路中A点的电位VA。2、如图所示电路中，A点电位VA=V，VB=V。【例题讲解】例1：如图所示，当开关S断开时，VA=V，S闭合时VA=V。例2：在如图所示电路中，已知E1=6V，R1=2Ω,R2=4Ω,I1=,I2=,R3=6Ω,E3=4V。试求：(l)R4的阻值和E2的电动势(2)A点和B点电位．【巩固练习】1、如图所示电路，S打开和闭合时VA为多少.2、如图所示AB端开路，VA和RAB各为多少.3、在如图所示电路中，a，b两点间电压为()A，11VB．8VC、7VD．6V【课后练习】一、判断题1、计算电路中某点的电位与所选绕行的路径无关。()2、零电位点就是电路中它电位最低的点。()3、若电路中a、b两点电位相等，则用导线将这两点连接起来并不会影响电路的正常工作。()二、选择题1、在如图所示电路中，当开关闭合时，I1和I2为A.0,6AA,0A,0,2A2、在如图所示电路中，当开关断开时，I1和I2为()A.0,6AA,0A,0,2A3、在如图所示电路中()A．VA>VBB．VAVcD．图中没有电位参考点，无法比较电位大小4、在如图所示电路中，原来闭合S断开时，A点的电位将()A.变高B．变低C．-直为零D．无法确定三、填空题1、在如图所示电路中，开关S断开时，VA=V；开关S闭合时，VA=V.2、在如图所示电路中，设0点为参考点，Vc=V，Vb=V，电阻R1=R2=R3，则电位Va=V，电压Uba=V。E1=V，E2=V。3、在如图所示电路中，(1)当开关S闭合，E=9V时，Uab=V，I1=A；(2)当开关S闭合，为使I1=0，此时，E=V；(3)当开关S打开时，Uab=V；(4)若开关S打开，E=9V时，Ucd=V。四、分析计算题1、在如图所示电路中，分别求开关S断开和闭合时A、B两点的电位VA、VB。2、如图所示电路，a点悬空，试求a，b，c各点的电位。（6分）3、图示电路，已知电源电动势E=2V，内电阻不计，外电路电阻R1=1Ω、R2=2Ω、R3=3Ω、R4=6Ω，求A、B、C、D4点的电位。4、如图所示电路，电源电动势E=6V，内电阻r=Ω，外电流电阻R3=R6=6Ω,R5=12Ω，当开关S与1接通时，安培表的读数为零，当开关S与2接通时，安培表读数为安培。求：(1)R1的阻值；(2)R2的阻值。（10分）
