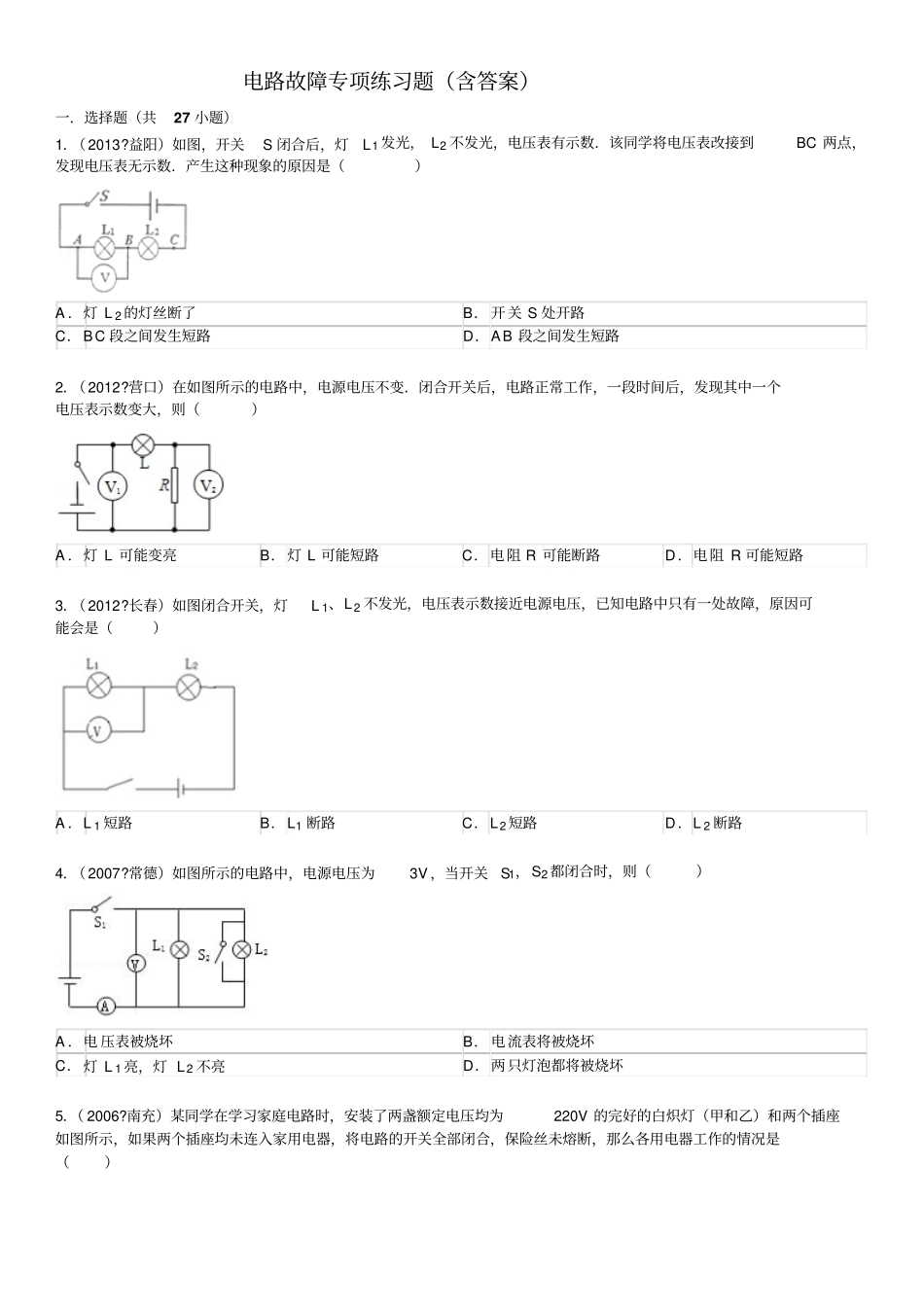

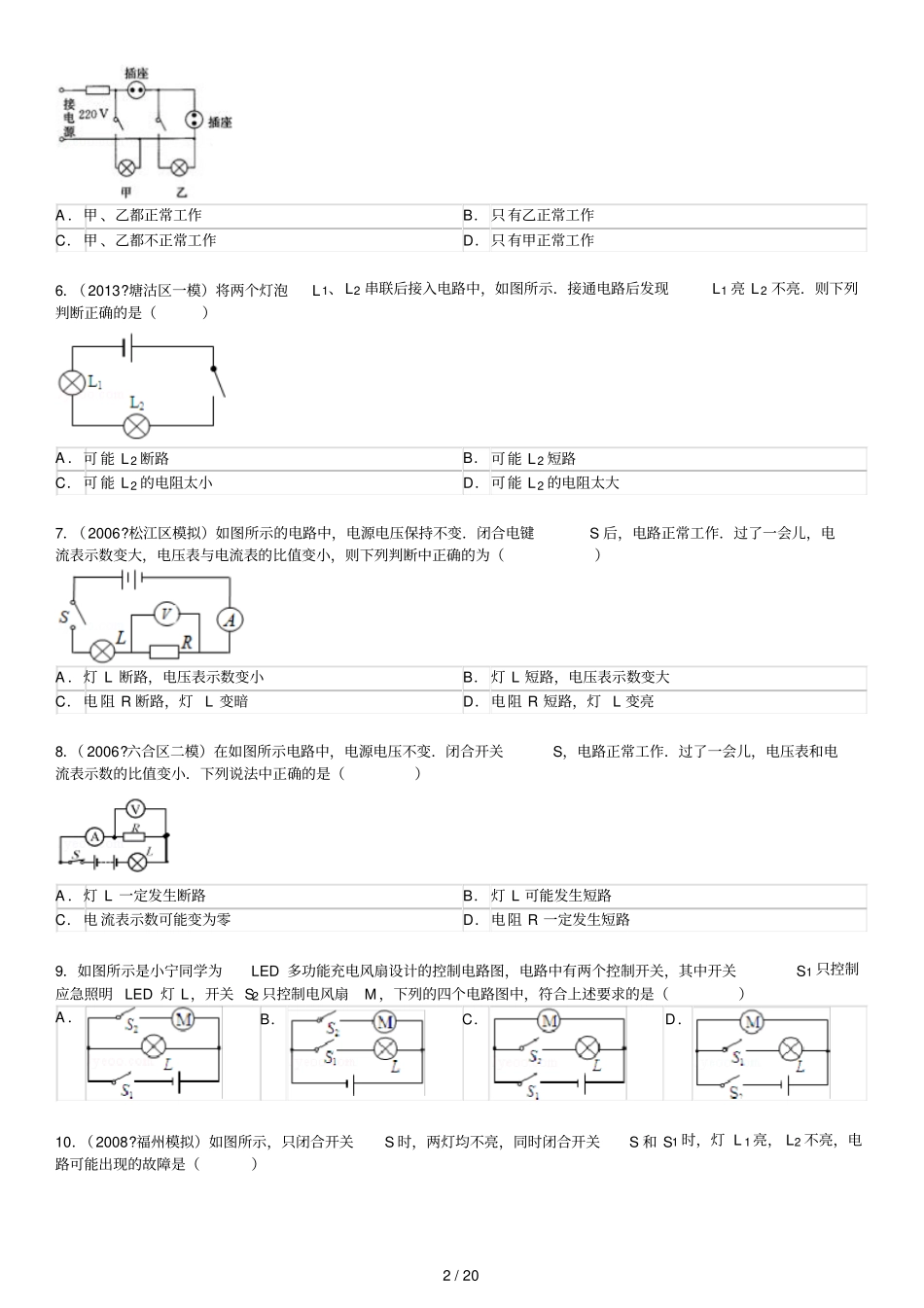

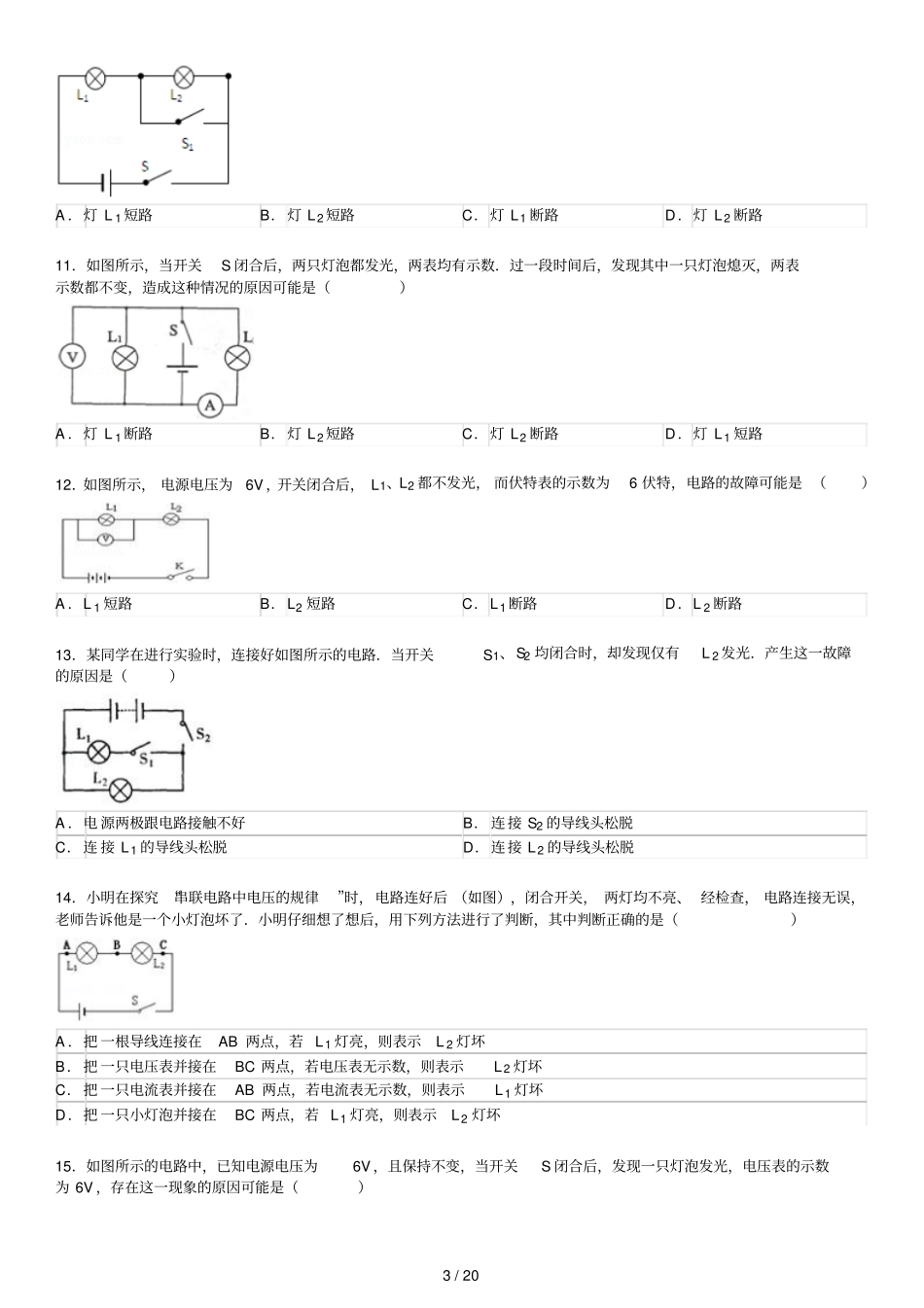

电路故障专项练习题（含答案）一．选择题（共27小题）1．（2013?益阳）如图，开关S闭合后，灯L1发光，L2不发光，电压表有示数．该同学将电压表改接到BC两点，发现电压表无示数．产生这种现象的原因是（）A．灯L2的灯丝断了B．开关S处开路C．BC段之间发生短路D．AB段之间发生短路2．（2012?营口）在如图所示的电路中，电源电压不变．闭合开关后，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（）A．灯L可能变亮B．灯L可能短路C．电阻R可能断路D．电阻R可能短路3．（2012?长春）如图闭合开关，灯L1、L2不发光，电压表示数接近电源电压，已知电路中只有一处故障，原因可能会是（）A．L1短路B．L1断路C．L2短路D．L2断路4．（2007?常德）如图所示的电路中，电源电压为3V，当开关S1，S2都闭合时，则（）A．电压表被烧坏B．电流表将被烧坏C．灯L1亮，灯L2不亮D．两只灯泡都将被烧坏5．（2006?南充）某同学在学习家庭电路时，安装了两盏额定电压均为220V的完好的白炽灯（甲和乙）和两个插座如图所示，如果两个插座均未连入家用电器，将电路的开关全部闭合，保险丝未熔断，那么各用电器工作的情况是（）2/20A．甲、乙都正常工作B．只有乙正常工作C．甲、乙都不正常工作D．只有甲正常工作6．（2013?塘沽区一模）将两个灯泡L1、L2串联后接入电路中，如图所示．接通电路后发现L1亮L2不亮．则下列判断正确的是（）A．可能L2断路B．可能L2短路C．可能L2的电阻太小D．可能L2的电阻太大7．（2006?松江区模拟）如图所示的电路中，电源电压保持不变．闭合电键S后，电路正常工作．过了一会儿，电流表示数变大，电压表与电流表的比值变小，则下列判断中正确的为（）A．灯L断路，电压表示数变小B．灯L短路，电压表示数变大C．电阻R断路，灯L变暗D．电阻R短路，灯L变亮8．（2006?六合区二模）在如图所示电路中，电源电压不变．闭合开关S，电路正常工作．过了一会儿，电压表和电流表示数的比值变小．下列说法中正确的是（）A．灯L一定发生断路B．灯L可能发生短路C．电流表示数可能变为零D．电阻R一定发生短路9．如图所示是小宁同学为LED多功能充电风扇设计的控制电路图，电路中有两个控制开关，其中开关S1只控制应急照明LED灯L，开关S2只控制电风扇M，下列的四个电路图中，符合上述要求的是（）A．B．C．D．10．（2008?福州模拟）如图所示，只闭合开关S时，两灯均不亮，同时闭合开关S和S1时，灯L1亮，L2不亮，电路可能出现的故障是（）3/20A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路11．如图所示，当开关S闭合后，两只灯泡都发光，两表均有示数．过一段时间后，发现其中一只灯泡熄灭，两表示数都不变，造成这种情况的原因可能是（）A．灯L1断路B．灯L2短路C．灯L2断路D．灯L1短路12．如图所示，电源电压为6V，开关闭合后，L1、L2都不发光，而伏特表的示数为6伏特，电路的故障可能是（）A．L1短路B．L2短路C．L1断路D．L2断路13．某同学在进行实验时，连接好如图所示的电路．当开关S1、S2均闭合时，却发现仅有L2发光．产生这一故障的原因是（）A．电源两极跟电路接触不好B．连接S2的导线头松脱C．连接L1的导线头松脱D．连接L2的导线头松脱14．小明在探究“串联电路中电压的规律”时，电路连好后（如图），闭合开关，两灯均不亮、经检查，电路连接无误，老师告诉他是一个小灯泡坏了．小明仔细想了想后，用下列方法进行了判断，其中判断正确的是（）A．把一根导线连接在AB两点，若L1灯亮，则表示L2灯坏B．把一只电压表并接在BC两点，若电压表无示数，则表示L2灯坏C．把一只电流表并接在AB两点，若电流表无示数，则表示L1灯坏D．把一只小灯泡并接在BC两点，若L1灯亮，则表示L2灯坏15．如图所示的电路中，已知电源电压为6V，且保持不变，当开关S闭合后，发现一只灯泡发光，电压表的示数为6V，存在这一现象的原因可能是（）4/20A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路16．如图所示，闭合开关S时，灯L1和L2都不亮，用一段导线的两端接触a，b两点时，两盏灯都不亮；接触b，c两点时，两盏灯都不亮；接触c，d两点时，两盏灯都亮，故障原因可能是（）A．开关接触不良B．灯L1断路C．灯L2断路...
