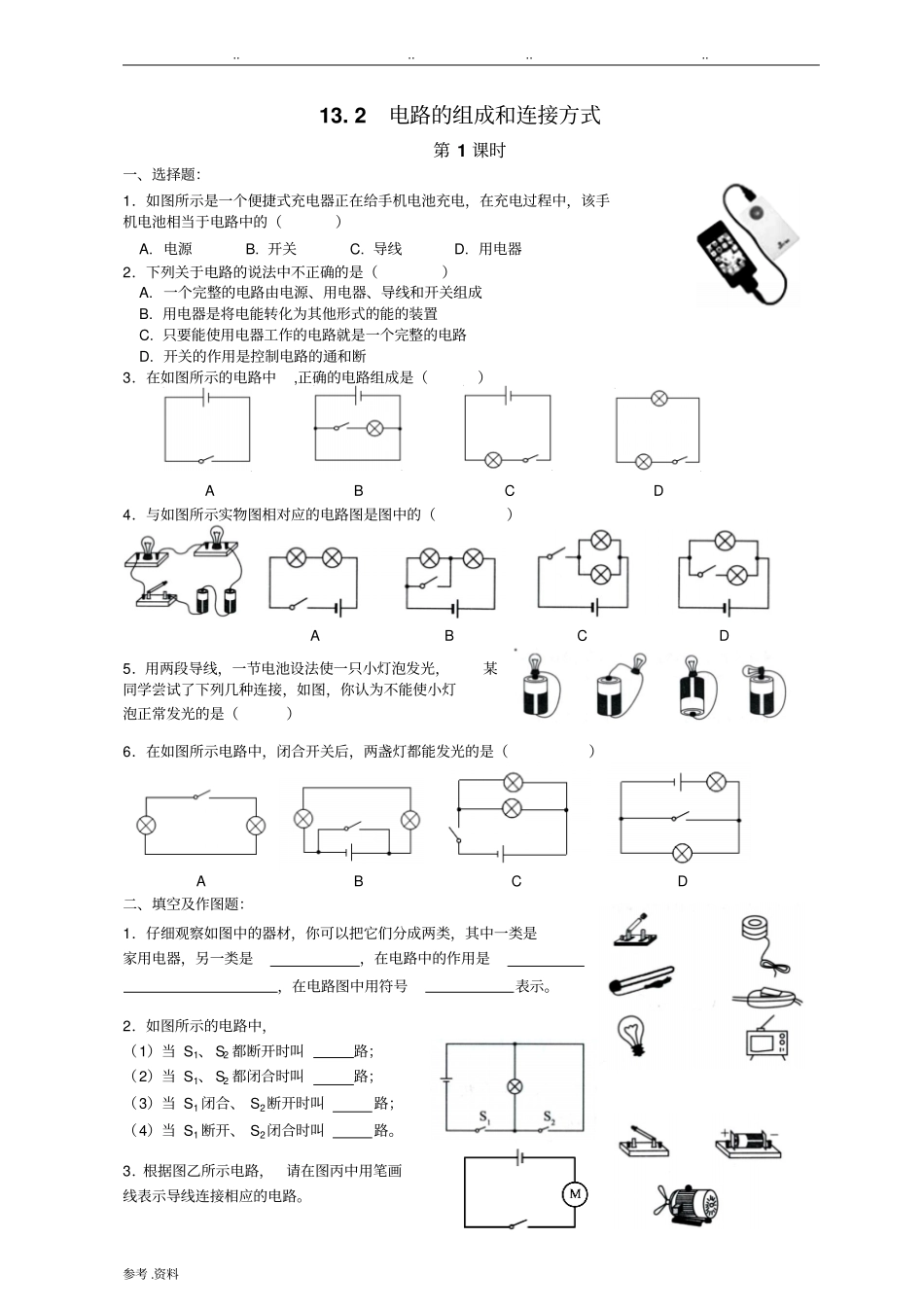

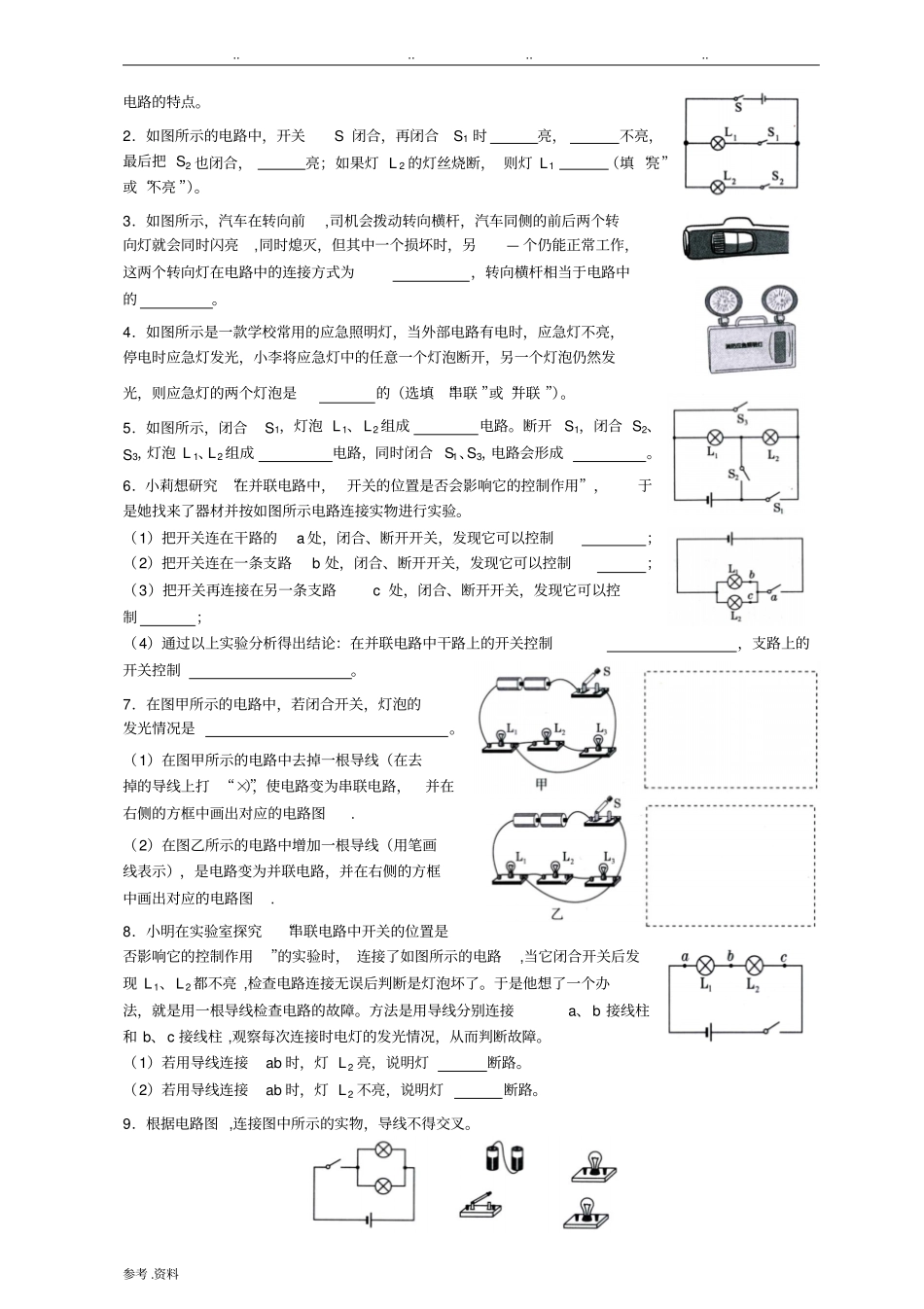

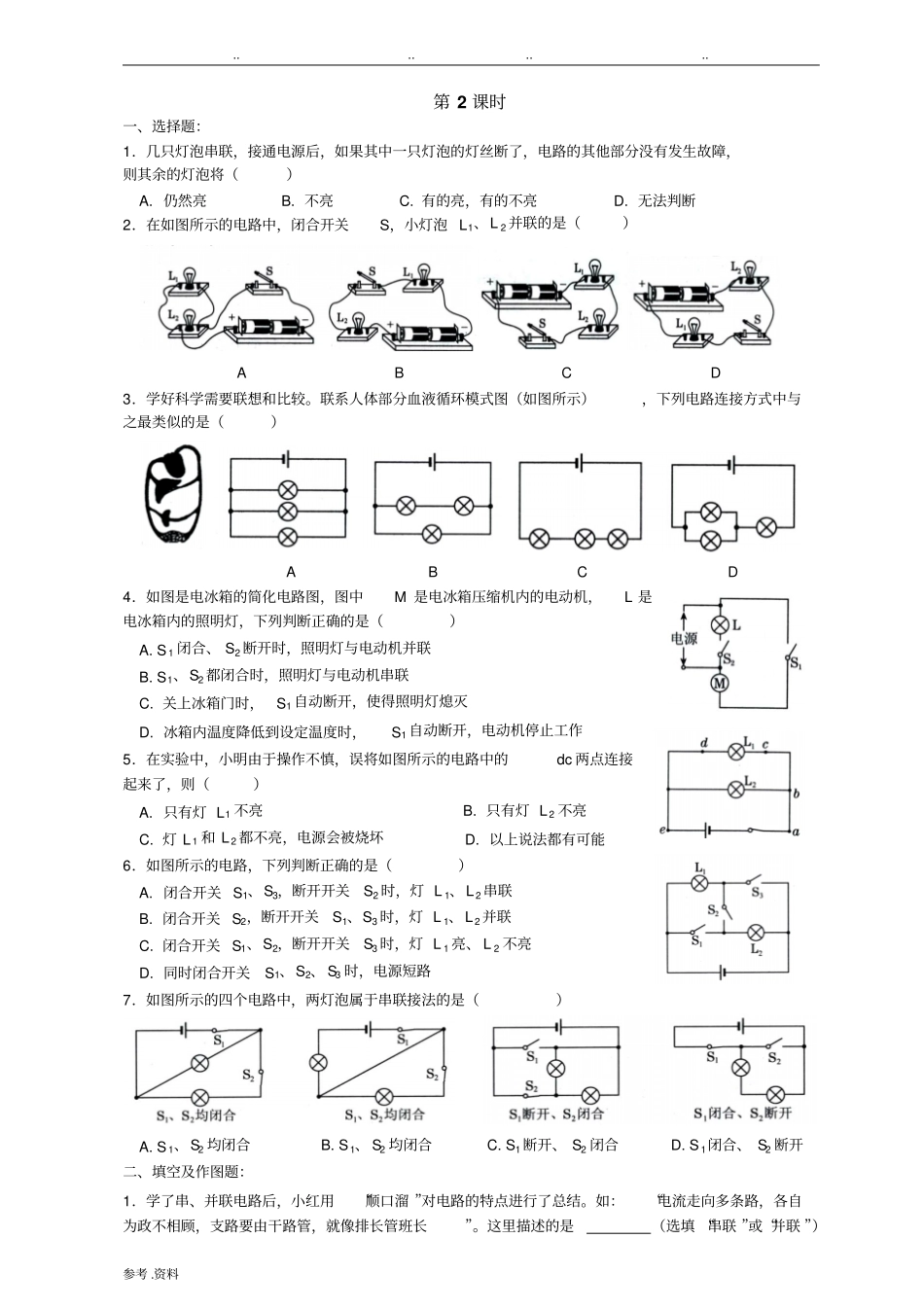

........参考.资料13.2电路的组成和连接方式第1课时一、选择题：1．如图所示是一个便捷式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的（）A.电源B.开关C.导线D.用电器2．下列关于电路的说法中不正确的是（）A.一个完整的电路由电源、用电器、导线和开关组成B.用电器是将电能转化为其他形式的能的装置C.只要能使用电器工作的电路就是一个完整的电路D.开关的作用是控制电路的通和断3．在如图所示的电路中,正确的电路组成是（）ABCD4．与如图所示实物图相对应的电路图是图中的（）ABCD5．用两段导线，一节电池设法使一只小灯泡发光，某同学尝试了下列几种连接，如图，你认为不能使小灯泡正常发光的是（）6．在如图所示电路中，闭合开关后，两盏灯都能发光的是（）ABCD二、填空及作图题：1．仔细观察如图中的器材，你可以把它们分成两类，其中一类是家用电器，另一类是，在电路中的作用是，在电路图中用符号表示。2．如图所示的电路中，（1）当S1、S2都断开时叫路；（2）当S1、S2都闭合时叫路；（3）当S1闭合、S2断开时叫路；（4）当S1断开、S2闭合时叫路。3．根据图乙所示电路，请在图丙中用笔画线表示导线连接相应的电路。........参考.资料第2课时一、选择题：1．几只灯泡串联，接通电源后，如果其中一只灯泡的灯丝断了，电路的其他部分没有发生故障，则其余的灯泡将（）A.仍然亮B.不亮C.有的亮，有的不亮D.无法判断2．在如图所示的电路中，闭合开关S，小灯泡L1、L2并联的是（）ABCD3．学好科学需要联想和比较。联系人体部分血液循环模式图（如图所示），下列电路连接方式中与之最类似的是（）ABCD4．如图是电冰箱的简化电路图，图中M是电冰箱压缩机内的电动机，L是电冰箱内的照明灯，下列判断正确的是（）A.S1闭合、S2断开时，照明灯与电动机并联B.S1、S2都闭合时，照明灯与电动机串联C.关上冰箱门时，S1自动断开，使得照明灯熄灭D.冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作5．在实验中，小明由于操作不慎，误将如图所示的电路中的dc两点连接起来了，则（）A.只有灯L1不亮B.只有灯L2不亮C.灯L1和L2都不亮，电源会被烧坏D.以上说法都有可能6．如图所示的电路，下列判断正确的是（）A.闭合开关S1、S3，断开开关S2时，灯L1、L2串联B.闭合开关S2，断开开关S1、S3时，灯L1、L2并联C.闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮D.同时闭合开关S1、S2、S3时，电源短路7．如图所示的四个电路中，两灯泡属于串联接法的是（）A.S1、S2均闭合B.S1、S2均闭合C.S1断开、S2闭合D.S1闭合、S2断开二、填空及作图题：1．学了串、并联电路后，小红用“顺口溜”对电路的特点进行了总结。如：“电流走向多条路，各自为政不相顾，支路要由干路管，就像排长管班长”。这里描述的是（选填“串联”或“并联”）........参考.资料电路的特点。2．如图所示的电路中，开关S闭合，再闭合S1时亮，不亮，最后把S2也闭合，亮；如果灯L2的灯丝烧断，则灯L1（填“亮”或“不亮”）。3．如图所示，汽车在转向前,司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮,同时熄灭，但其中一个损坏时，另—个仍能正常工作，这两个转向灯在电路中的连接方式为，转向横杆相当于电路中的。4．如图所示是一款学校常用的应急照明灯，当外部电路有电时，应急灯不亮，停电时应急灯发光，小李将应急灯中的任意一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是的（选填“串联”或“并联”）。5．如图所示，闭合S1，灯泡L1、L2组成电路。断开S1，闭合S2、S3，灯泡L1、L2组成电路，同时闭合S1、S3，电路会形成。6．小莉想研究“在并联电路中，开关的位置是否会影响它的控制作用”，于是她找来了器材并按如图所示电路连接实物进行实验。（1）把开关连在干路的a处，闭合、断开开关，发现它可以控制；（2）把开关连在一条支路b处，闭合、断开开关，发现它可以控制；（3）把开关再连接在另一条支路c处，闭合、断开开关，发现它可以控制；（4）通过以上实验分析得出结论：在并联电路中干路上的开关控制，支路上的开关控制。7．在图甲所示的电路中，若闭合开关，灯泡的发光情况是。（...
