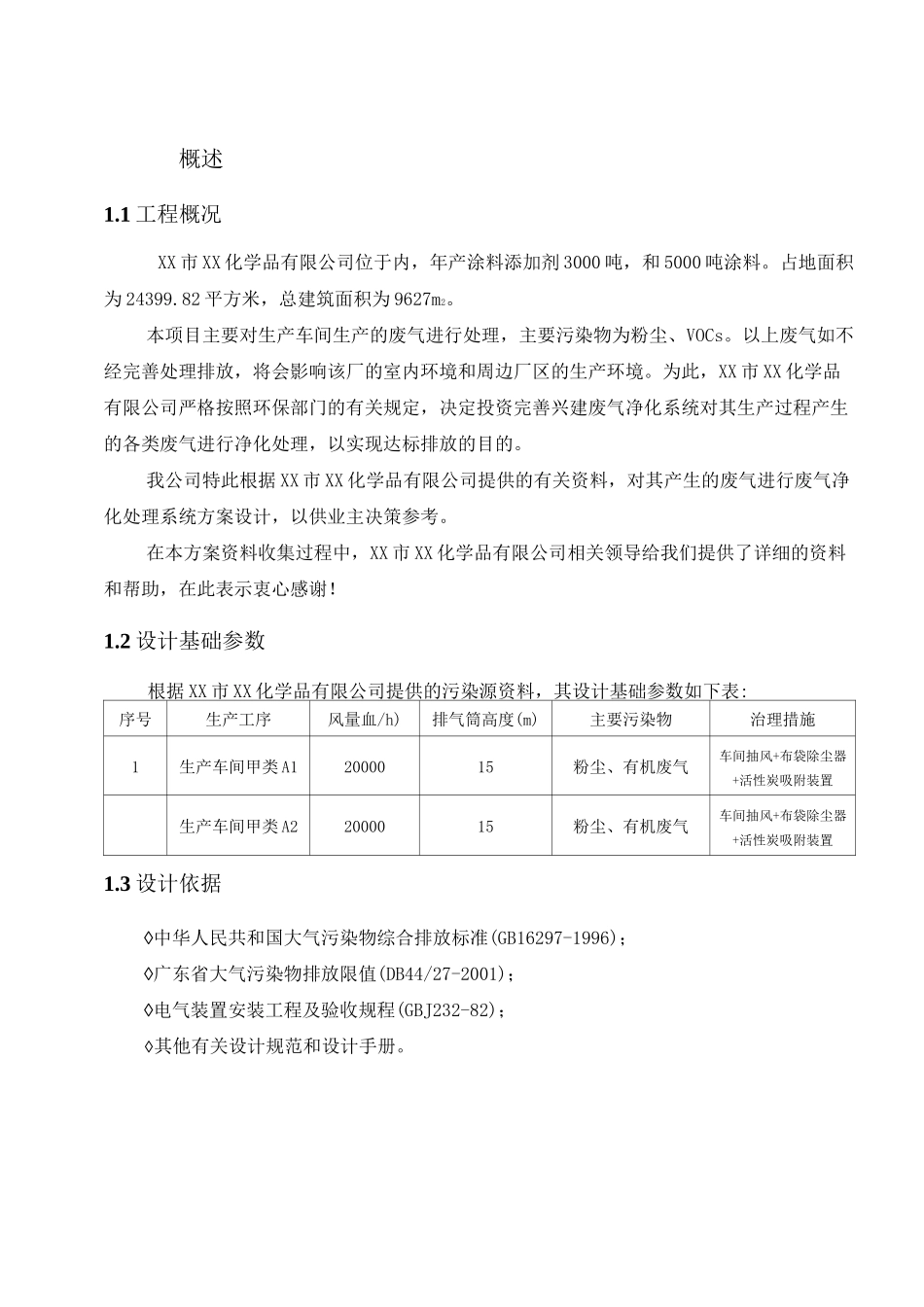

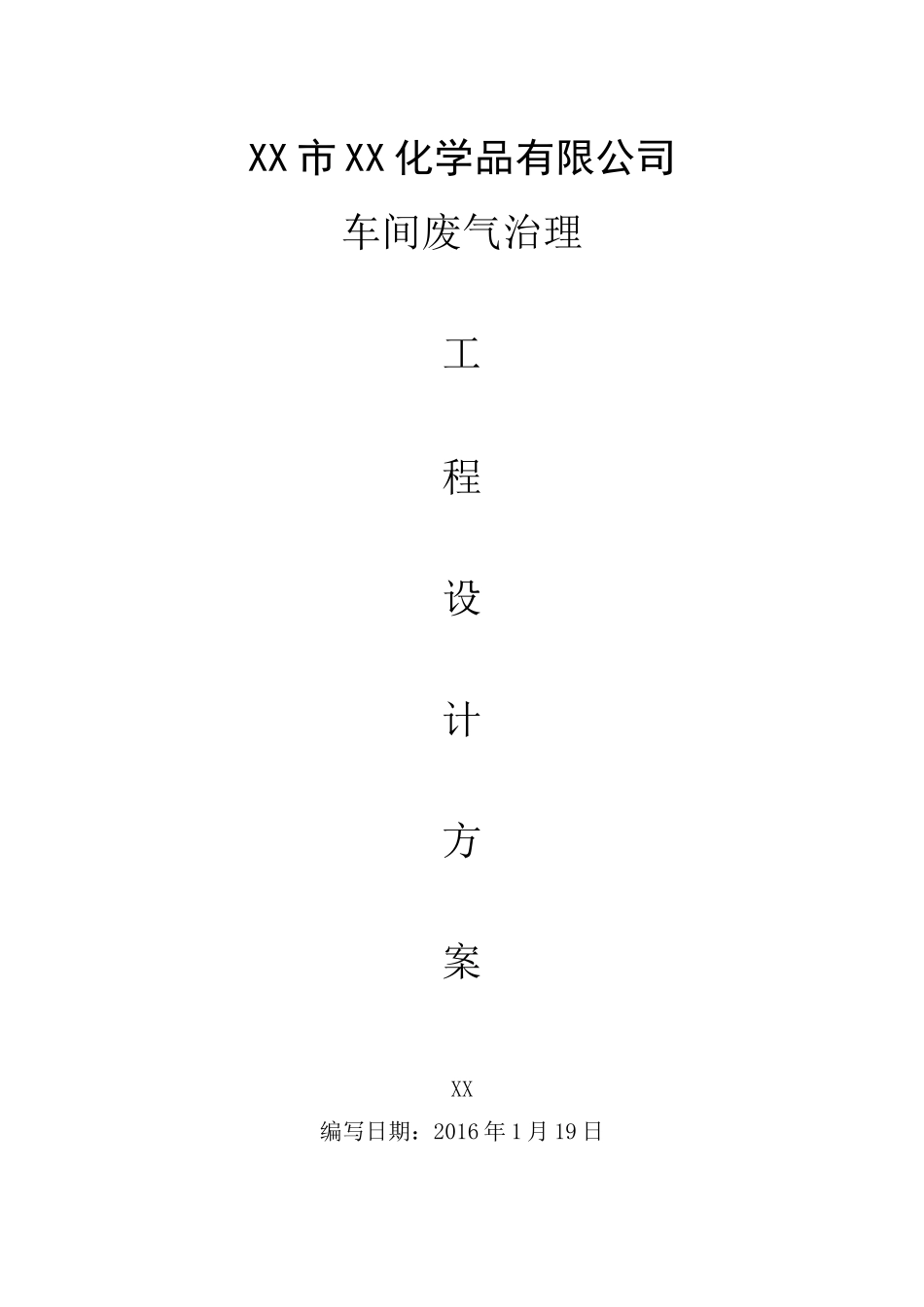

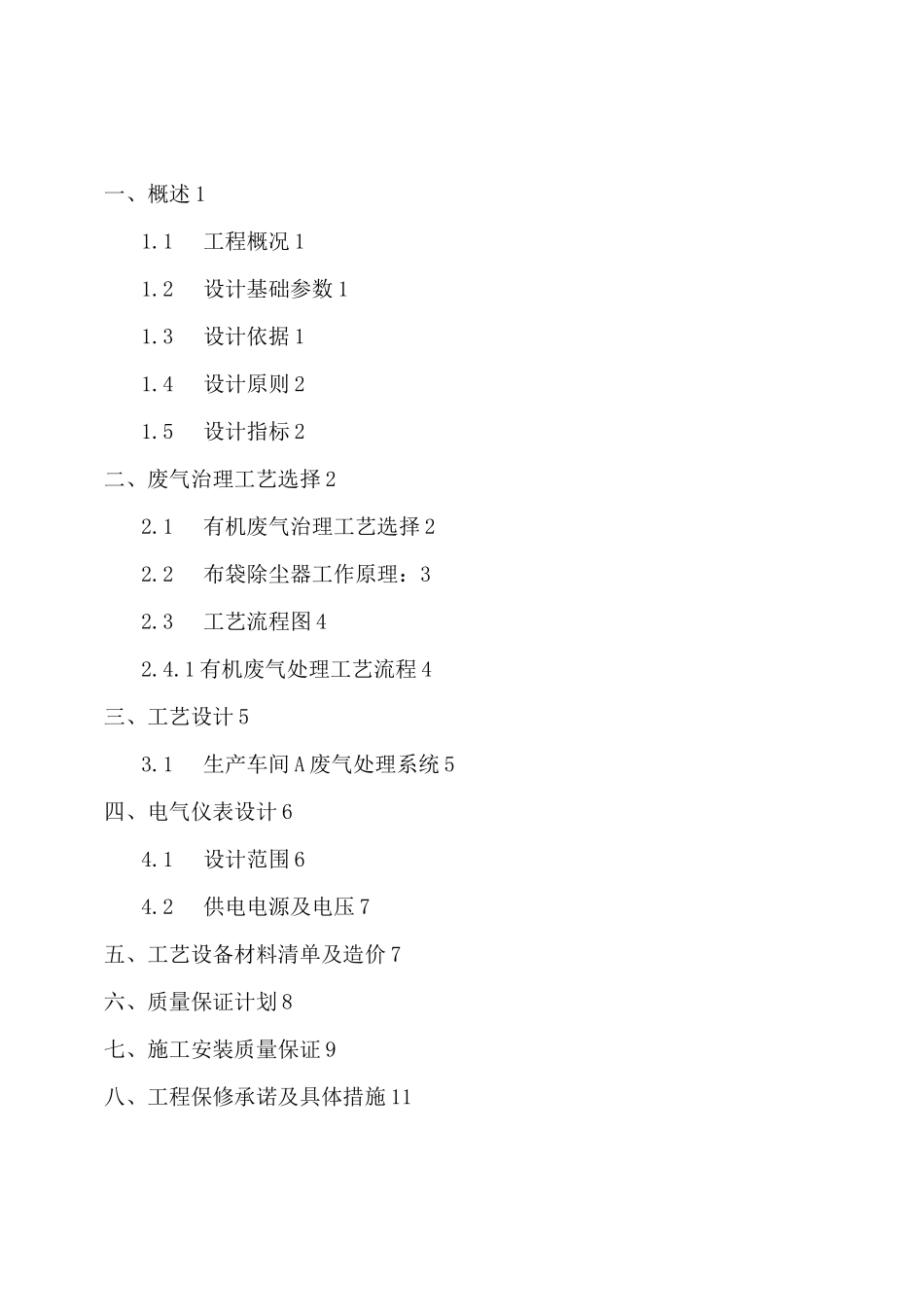

XX市XX化学品有限公司车间废气治理工程设计方案XX编写日期：2016年1月19日一、概述11.1工程概况11.2设计基础参数11.3设计依据11.4设计原则21.5设计指标2二、废气治理工艺选择22.1有机废气治理工艺选择22.2布袋除尘器工作原理：32.3工艺流程图42.4.1有机废气处理工艺流程4三、工艺设计53.1生产车间A废气处理系统5四、电气仪表设计64.1设计范围64.2供电电源及电压7五、工艺设备材料清单及造价7六、质量保证计划8七、施工安装质量保证9八、工程保修承诺及具体措施11概述1.1工程概况XX市XX化学品有限公司位于内，年产涂料添加剂3000吨，和5000吨涂料。占地面积为24399.82平方米，总建筑面积为9627m2。本项目主要对生产车间生产的废气进行处理，主要污染物为粉尘、VOCs。以上废气如不经完善处理排放，将会影响该厂的室内环境和周边厂区的生产环境。为此，XX市XX化学品有限公司严格按照环保部门的有关规定，决定投资完善兴建废气净化系统对其生产过程产生的各类废气进行净化处理，以实现达标排放的目的。我公司特此根据XX市XX化学品有限公司提供的有关资料，对其产生的废气进行废气净化处理系统方案设计，以供业主决策参考。在本方案资料收集过程中，XX市XX化学品有限公司相关领导给我们提供了详细的资料和帮助，在此表示衷心感谢！1.2设计基础参数根据XX市XX化学品有限公司提供的污染源资料，其设计基础参数如下表:序号生产工序风量血/h)排气筒高度(m)主要污染物治理措施1生产车间甲类A12000015粉尘、有机废气车间抽风+布袋除尘器+活性炭吸附装置生产车间甲类A22000015粉尘、有机废气车间抽风+布袋除尘器+活性炭吸附装置1.3设计依据◊中华人民共和国大气污染物综合排放标准(GB16297-1996)；◊广东省大气污染物排放限值(DB44/27-2001)；◊电气装置安装工程及验收规程(GBJ232-82)；◊其他有关设计规范和设计手册。1.4设计原则◊采用高效节能、成熟可靠的工艺技术，确保废气处理的效果；◊选用先进、优质的专用设备，把本工程建设成一个优秀示范工程；◊优化工艺流程，合理布局，减少工程投资，节约日常运行管理费用。1.5设计指标通过对污染废气实施有效的环保治理措施，可以使排放到大气中的污染物量得到有效控制。外排废气执行广东省地方标准《大气污染物排放限值》(DB44/27-2001)第二时段二级标准，具体数据如下：表1-2：项目治理后污染物排放指标指标名称最高允许排放浓度(mg/m3)最高允许排放速率(kg/h)粉尘120<2.9非甲烷总烃120<8.4二、废气治理工艺选择2.1有机废气治理工艺选择根据业主提供的资料，本项目生产过程投料、分散、研磨、反应过程中等工序中会产生一定量的挥发性有机废气及粉尘。项目拟在车间有机废气的产生工序设备上进行收集，设置集气罩收集废气。结合同类项目经验，本项目采用“布袋除尘+活性炭吸附”净化工艺。2.1.1活性炭吸附装置技术原理：2.a.吸附可分为物理吸附和化学吸附；物理吸附亦称范德华吸附，是由于吸附剂与吸附质分子之间的静电力或范德华引力导致物理吸附引起的，当固体和气体之间的分子引力大于气体分子之间的引力时，即使气体的压力低于与操作温度相对应的饱和蒸气压，气体分子也会冷凝在固体表面上，物理吸附是一种放热过程。化学吸附亦称活性吸附，是由于吸附剂表面与吸附质分子间的化学反应力导致化学吸附，它涉及分子中化学键的破坏和重新结合，因此，化学吸附过程的吸附热较物理吸附过程大。在吸附过程中，物理吸附和化学吸附之间没有严格的界限，同一物质在较低温度下可能发生物理吸附，而在较高温度下往往是化学吸附。活性炭纤维吸附以物理吸附为主，但由于表面活性剂的存在，也有一定的化学吸附作用。3.b.活性炭对废气吸附的特点：4.（1）、对于芳香族化合物的吸附优于对非芳香族化合物的吸附。5.（2）、对带有支键的烃类物理的吸附优于对直链烃类物质的吸附。6.（3）、对有机物中含有无机基团物质的吸附总是低于不含无机基团物质的吸附。7.（4）、对分子量大和沸点高的化合的的吸附总是高于分子量小和沸点低的化合物的吸附。8.（5）、吸附质浓度越高，吸附量也越高。9.（6）、吸附剂内表面积越大，吸附量越高。10.c.活性的特点：11.活性是表...
