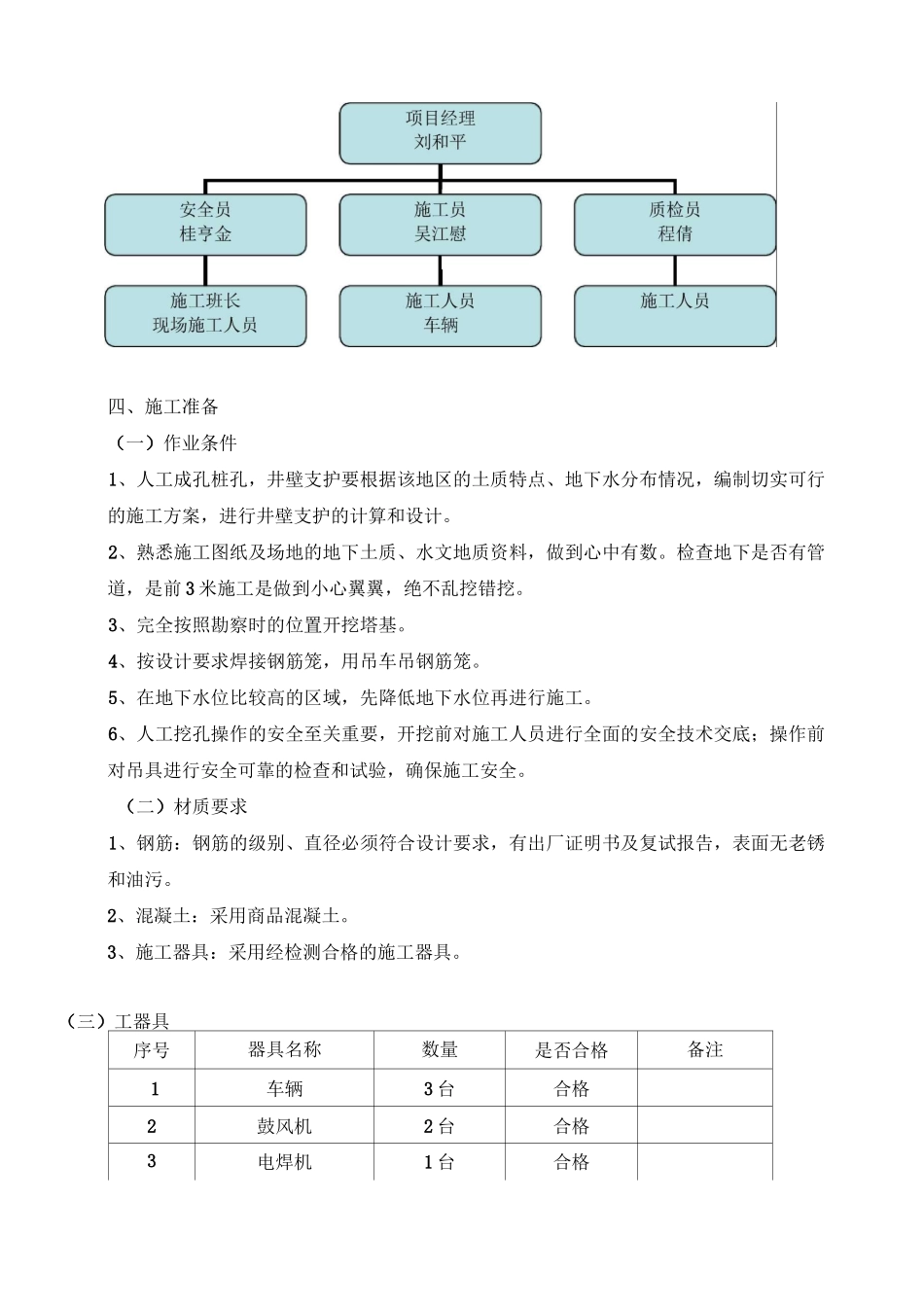

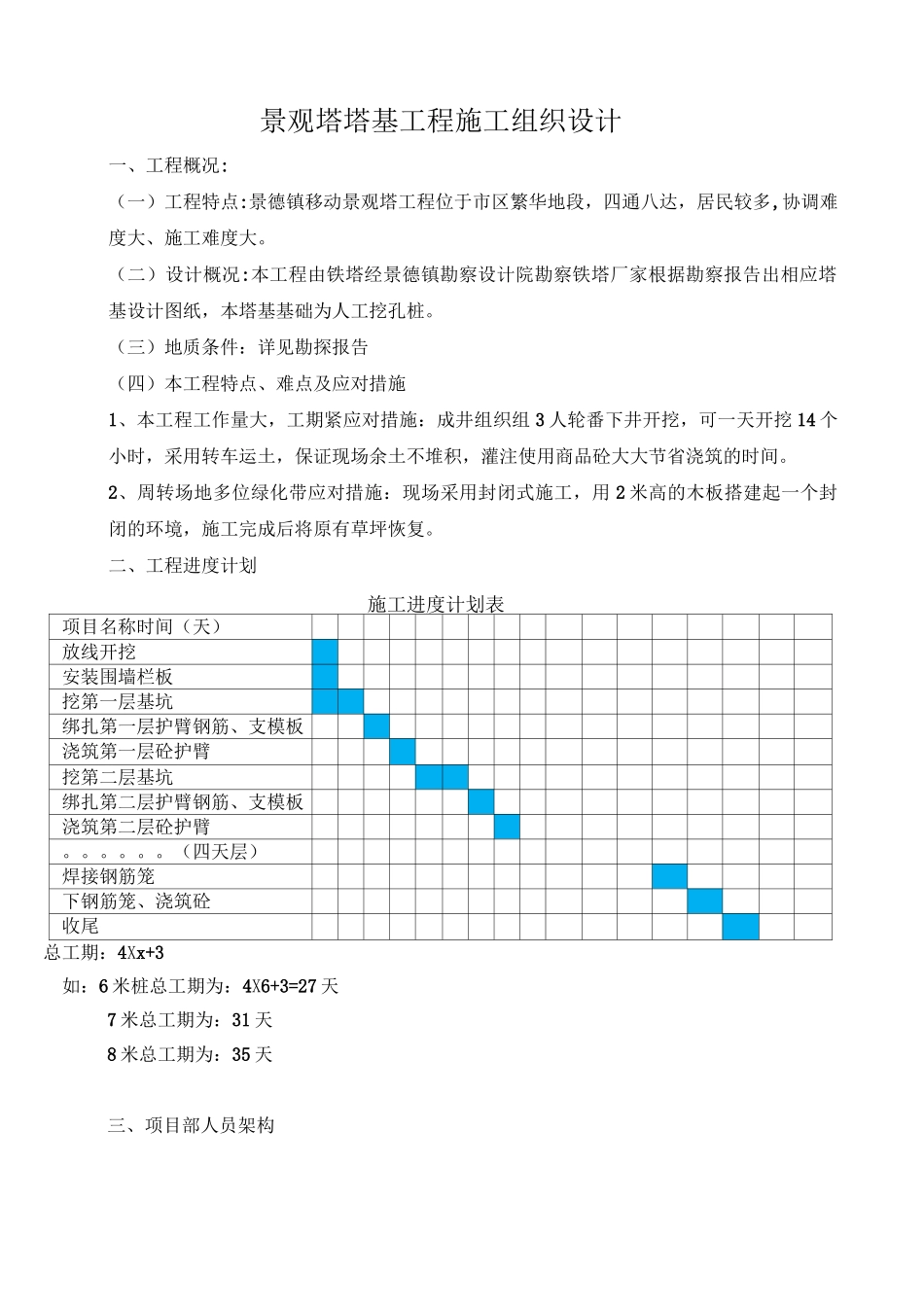

DDDDDDDDDDDDDDDDDDD2016DDDDDDDDDDDDD编制人：审核人：审批人：鹰潭丰华建设工程有限公司年月景观塔塔基工程施工组织设计一、工程概况:（一）工程特点:景德镇移动景观塔工程位于市区繁华地段，四通八达，居民较多,协调难度大、施工难度大。（二）设计概况:本工程由铁塔经景德镇勘察设计院勘察铁塔厂家根据勘察报告出相应塔基设计图纸，本塔基基础为人工挖孔桩。（三）地质条件：详见勘探报告（四）本工程特点、难点及应对措施1、本工程工作量大，工期紧应对措施：成井组织组3人轮番下井开挖，可一天开挖14个小时，采用转车运土，保证现场余土不堆积，灌注使用商品砼大大节省浇筑的时间。2、周转场地多位绿化带应对措施：现场采用封闭式施工，用2米高的木板搭建起一个封闭的环境，施工完成后将原有草坪恢复。二、工程进度计划施工进度计划表项目名称时间（天）放线开挖安装围墙栏板挖第一层基坑绑扎第一层护臂钢筋、支模板浇筑第一层砼护臂挖第二层基坑绑扎第二层护臂钢筋、支模板浇筑第二层砼护臂。。。。。。（四天层）焊接钢筋笼下钢筋笼、浇筑砼收尾总工期：4Xx+3如：6米桩总工期为：4X6+3=27天7米总工期为：31天8米总工期为：35天三、项目部人员架构四、施工准备（一）作业条件1、人工成孔桩孔，井壁支护要根据该地区的土质特点、地下水分布情况，编制切实可行的施工方案，进行井壁支护的计算和设计。2、熟悉施工图纸及场地的地下土质、水文地质资料，做到心中有数。检查地下是否有管道，是前3米施工是做到小心翼翼，绝不乱挖错挖。3、完全按照勘察时的位置开挖塔基。4、按设计要求焊接钢筋笼，用吊车吊钢筋笼。5、在地下水位比较高的区域，先降低地下水位再进行施工。6、人工挖孔操作的安全至关重要，开挖前对施工人员进行全面的安全技术交底；操作前对吊具进行安全可靠的检查和试验，确保施工安全。（二）材质要求1、钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告，表面无老锈和油污。2、混凝土：采用商品混凝土。3、施工器具：采用经检测合格的施工器具。（三）工器具序号器具名称数量是否合格备注1车辆3台合格2鼓风机2台合格3电焊机1台合格4照明灯2盏合格5水泵2台合格6葫芦2个合格7锹、铲、桶若干合格三、质量要求（一）人工成孔灌注桩（钢筋笼）质量要求1、主控项目⑴主筋间距：±IOmm。尺量检查。（2）长度：±100mm。尺量检查。2、一般项目（1）钢筋材质检验：符合设计要求。检查合格证及检验报告。（2）箍筋间距：±20mm。尺量检查。（3）直径：±IOmm。尺量检查。（二）灌注桩质量要求1、主控项目1）灌注桩的原材料和混凝土强度必须符合设计要求和施工规范的规定。2）实际浇筑的混凝土量，严禁小于计算体积。3）浇筑混凝土后的桩顶标高及浮浆的处理，必须符合设计要求的施工规范的规定。2、一般项目1）孔底虚土厚度不应超过规定。扩底形状、尺寸符合设计要求。桩底应落在持力土层上，持力层土体不应破坏。2）灌注桩的桩位偏差必须符合下表的规定：灌注桩的平面位置和垂直度的允许偏差四、工艺流程放线定桩位及高程-开挖第一节桩孔土方-支护壁模板放附加钢筋-浇筑第一节护壁砼f检查桩位（中心）轴线f架设垂直运输架f安装电动葫芦（卷扬机或木辘轳）-安装吊桶、照明、活动盖板、水泵、通风机等f开挖吊运第二节桩孔土方（修边）f先拆第一节模板、支第二节护壁模板（放附加钢筋）f浇筑第二节护壁砼f检查桩位（中心）轴线f逐层往下循环作业f开挖扩底部分f检查验收f吊放钢筋笼f放砼溜筒（导管）f浇筑桩身砼（随浇随振）f桩顶位置。五、操作工艺（一）放线定桩位及高程根据勘察设计的位置定位放线。（二）开挖第一节桩孔土方开挖桩孔要从上到下逐层进行，先挖中间部分的土方，然后扩及周边，有效地控制开挖桩孔的截面尺寸。然后每天将余土远出。（三）支护壁模板附加钢筋1、为防止桩孔壁坍方，确保安全施工，成孔要设置钢筋砼（或砼）井圈。当桩孔直径不大，深度较浅而土质又好，地下水位较低的情况下，也可以采用喷射砼护壁。护壁的厚度要根据井圈材料、性能、刚度、稳定性、操作方便、构造简单等要求，并按受力状况，以最下面一节所承受的土侧压力和地...
