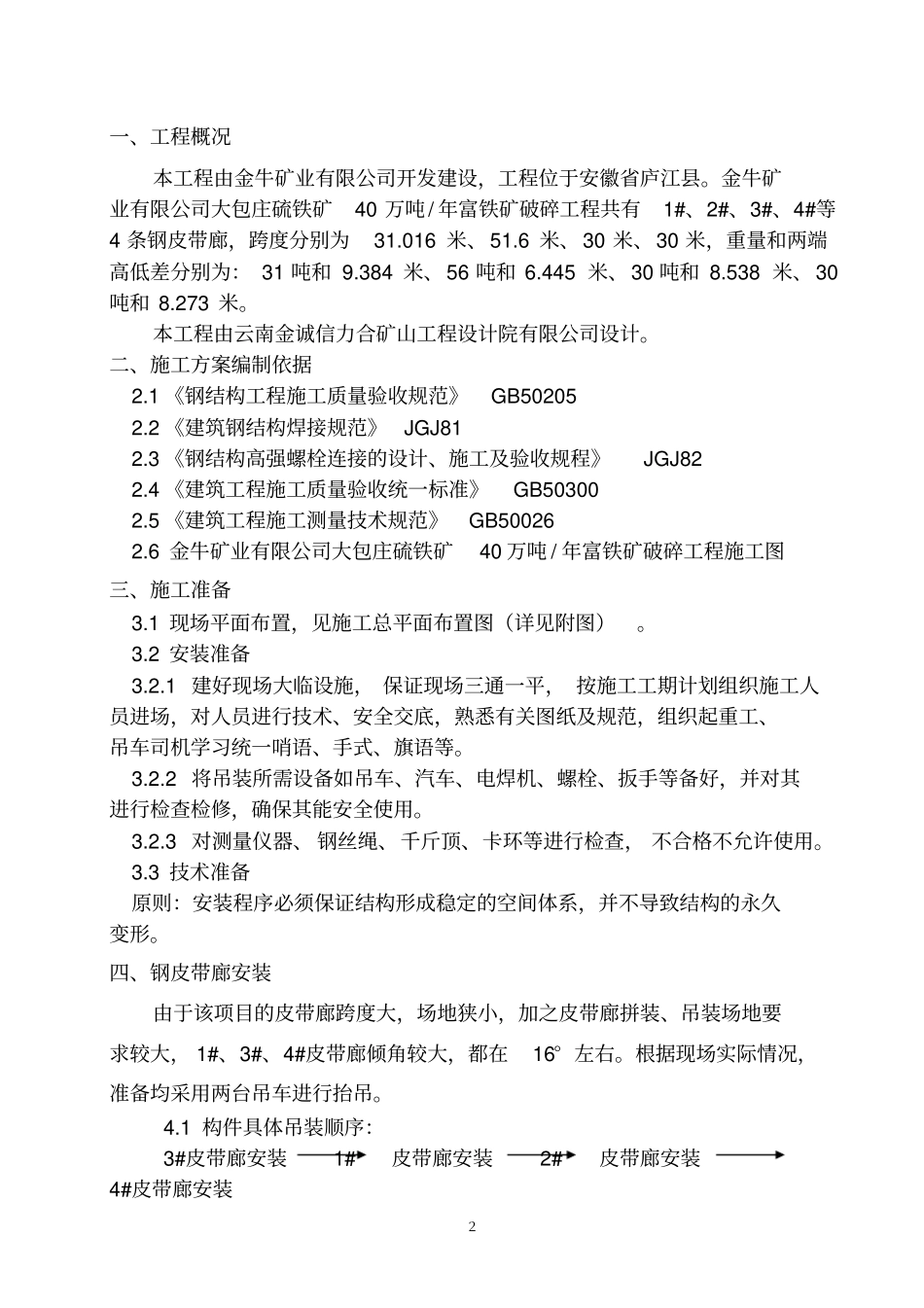

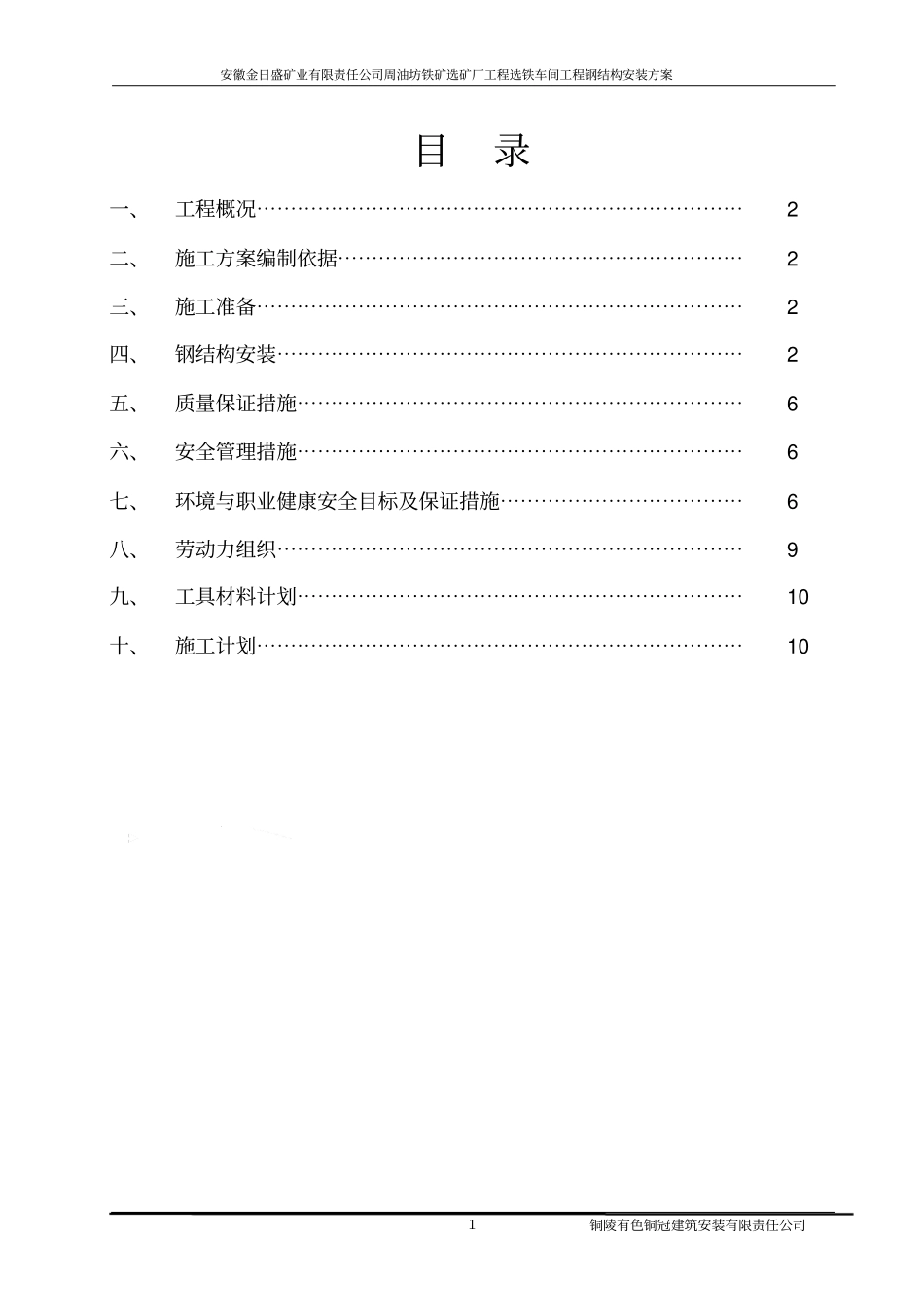

金牛矿业有限公司大包庄硫铁矿40万吨/年富铁矿破碎工程钢皮带廊安装工程皮带廊安装施工方案审批：审核：编制：铜陵有色金属集团铜冠建筑安装有限责任公司2013.08.22安徽金日盛矿业有限责任公司周油坊铁矿选矿厂工程选铁车间工程钢结构安装方案铜陵有色铜冠建筑安装有限责任公司１目录一、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二、施工方案编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2三、施工准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2四、钢结构安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2五、质量保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6六、安全管理措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6七、环境与职业健康安全目标及保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6八、劳动力组织⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9九、工具材料计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10十、施工计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10２一、工程概况本工程由金牛矿业有限公司开发建设，工程位于安徽省庐江县。金牛矿业有限公司大包庄硫铁矿40万吨/年富铁矿破碎工程共有1#、2#、3#、4#等4条钢皮带廊，跨度分别为31.016米、51.6米、30米、30米，重量和两端高低差分别为：31吨和9.384米、56吨和6.445米、30吨和8.538米、30吨和8.273米。本工程由云南金诚信力合矿山工程设计院有限公司设计。二、施工方案编制依据2.1《钢结构工程施工质量验收规范》GB502052.2《建筑钢结构焊接规范》JGJ812.3《钢结构高强螺栓连接的设计、施工及验收规程》JGJ822.4《建筑工程施工质量验收统一标准》GB503002.5《建筑工程施工测量技术规范》GB500262.6金牛矿业有限公司大包庄硫铁矿40万吨/年富铁矿破碎工程施工图三、施工准备3.1现场平面布置，见施工总平面布置图（详见附图）。3.2安装准备3.2.1建好现场大临设施，保证现场三通一平，按施工工期计划组织施工人员进场，对人员进行技术、安全交底，熟悉有关图纸及规范，组织起重工、吊车司机学习统一哨语、手式、旗语等。3.2.2将吊装所需设备如吊车、汽车、电焊机、螺栓、扳手等备好，并对其进行检查检修，确保其能安全使用。3.2.3对测量仪器、钢丝绳、千斤顶、卡环等进行检查，不合格不允许使用。3.3技术准备原则：安装程序必须保证结构形成稳定的空间体系，并不导致结构的永久变形。四、钢皮带廊安装由于该项目的皮带廊跨度大，场地狭小，加之皮带廊拼装、吊装场地要求较大，1#、3#、4#皮带廊倾角较大，都在16°左右。根据现场实际情况，准备均采用两台吊车进行抬吊。4.1构件具体吊装顺序：3#皮带廊安装1#皮带廊安装2#皮带廊安装4#皮带廊安装安徽金日盛矿业有限责任公司周油坊铁矿选矿厂工程选铁车间工程钢结构安装方案铜陵有色铜冠建筑安装有限责任公司３4.1.11#、3#、4#皮带廊钢廊架吊装a:本工程1#、3#、4#皮带廊的重量、跨度相近，因此吊装均采用25吨和70吨吊车两端抬吊。在这3条皮带廊中，1#钢廊架跨度最大，重量最大，两端高差也最大，因此只要吊装机械和工具满足该钢廊架吊装需要即可。本工程1#钢廊架跨度31米，重量30吨，最高点为13米，起吊高度为15米；最低点为4米，起吊高度为9米。钢廊架钢丝绳钢丝绳吊车2吊车1F2F1吊装示意图经查吊车性能参数表，30吨吊车工作半径6米时，起吊高度为10米时，可以吊起16吨货物；50吨吊车工作半径为8米时，起吊高度16米时，可以吊起15.75吨重物。只要满足构件吊起后货物不碰撞起重臂即可，即下图中的X>2米。在低端：X/7=4/10,则X=2.8>2米，故满足要求。在高端：X/8=4/15，则X=2.13>2米，故满足要求。４因此，选择30吨和50吨吊车抬吊1#、3#、4#钢皮带廊是可行的。b:吊装用钢丝绳1#钢廊架中31吨，因此F1=F2=0.5G=15.5t。则每根钢丝绳受到的拉力为：4Fsin60°＝F1,则F=15.5×9.8/4sin60°＝43.8kN经查φ24钢丝绳（6×37+IWR，公称抗拉强度1770N/mm2）的允许拉力为:[Fg]＝a×Fg/K＝0.82×325/5＝53.3kN>F（43.8kN），故选用φ24钢丝绳用于吊装满足要求。同样道理，吊装1#钢皮带廊可以选用100吨、130吨吊车共...
