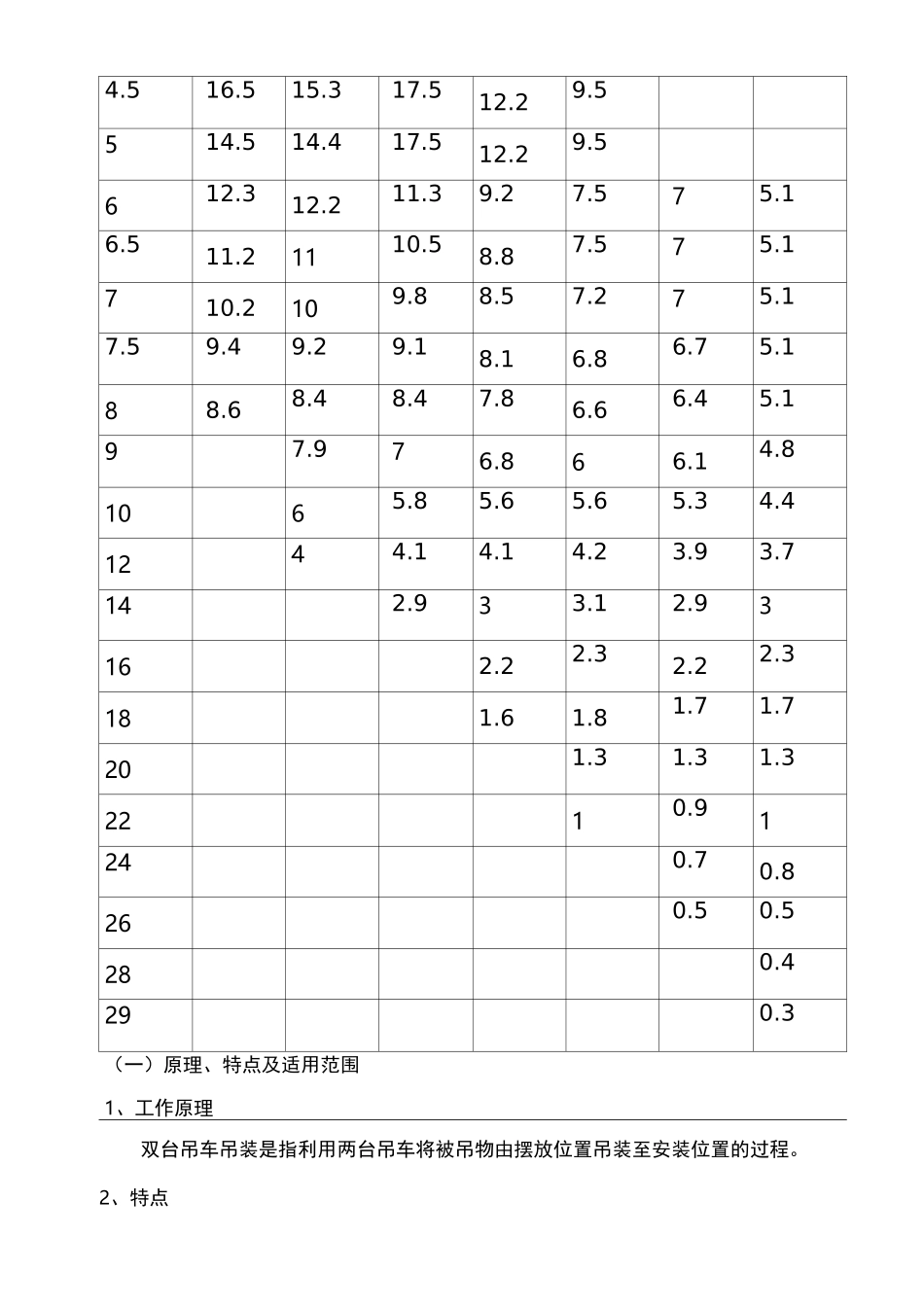

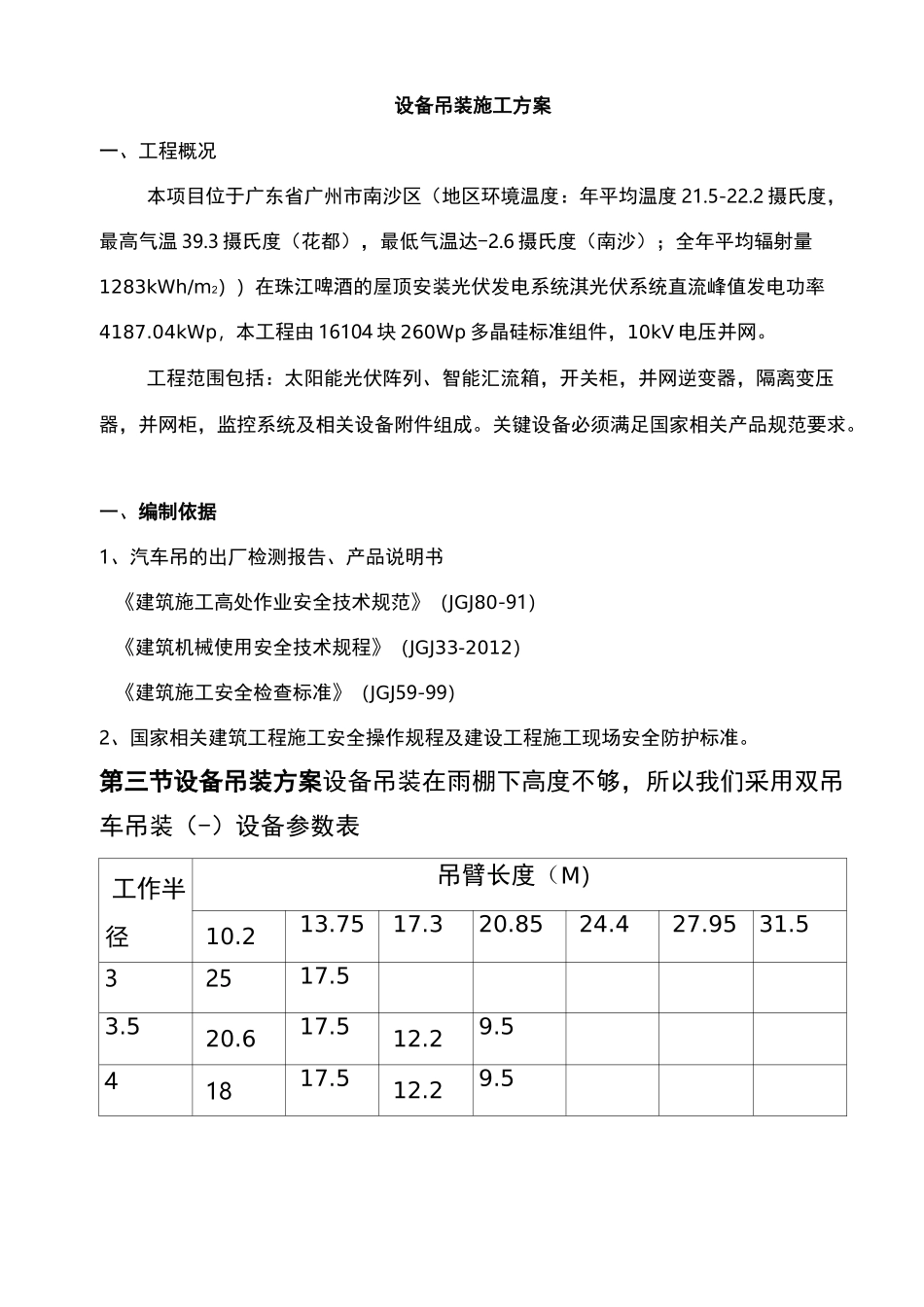

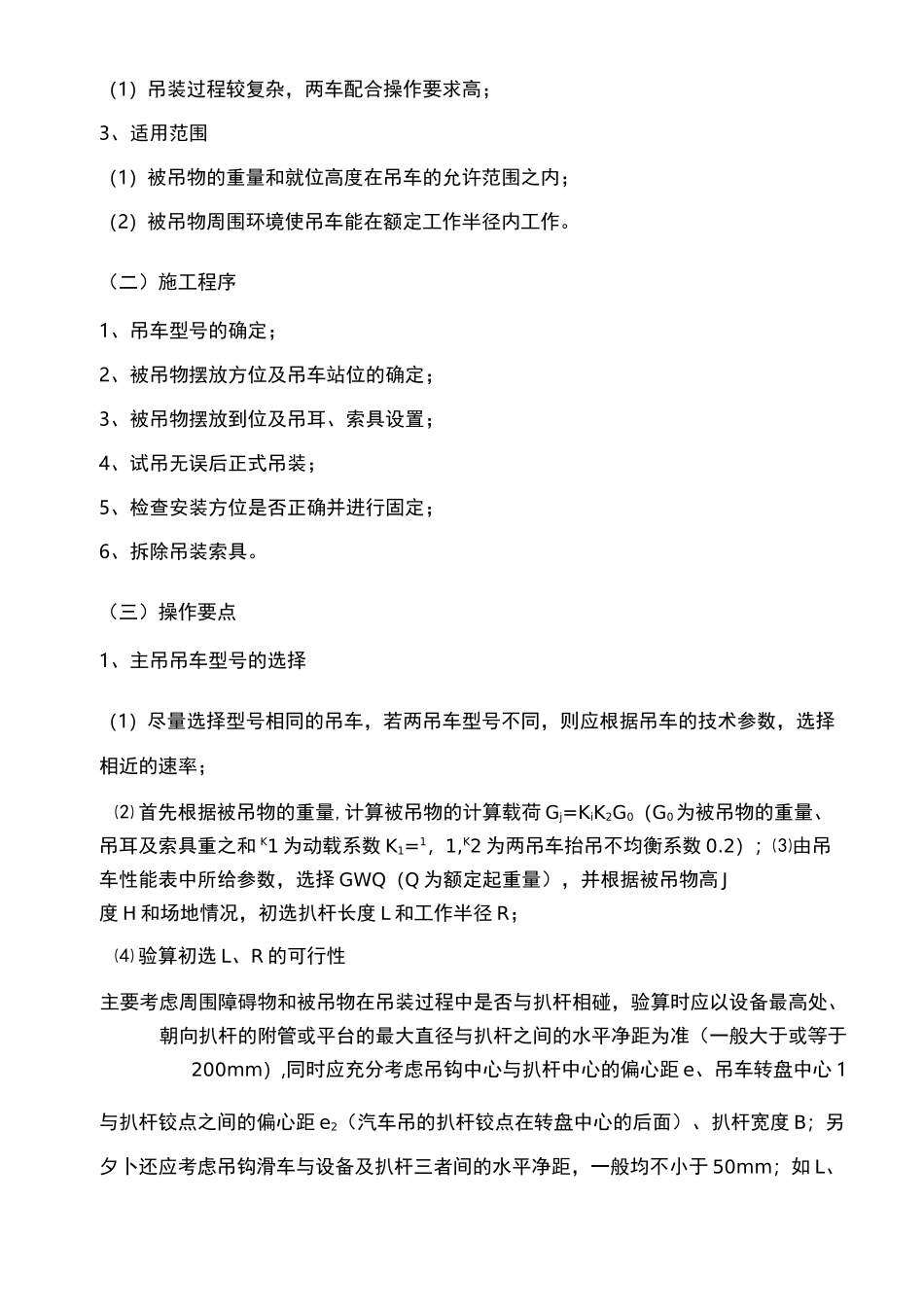

设备吊装施工方案一、工程概况本项目位于广东省广州市南沙区（地区环境温度：年平均温度21.5-22.2摄氏度，最高气温39.3摄氏度（花都），最低气温达-2.6摄氏度（南沙）；全年平均辐射量1283kWh/m2））在珠江啤酒的屋顶安装光伏发电系统淇光伏系统直流峰值发电功率4187.04kWp，本工程由16104块260Wp多晶硅标准组件，10kV电压并网。工程范围包括：太阳能光伏阵列、智能汇流箱，开关柜，并网逆变器，隔离变压器，并网柜，监控系统及相关设备附件组成。关键设备必须满足国家相关产品规范要求。一、编制依据1、汽车吊的出厂检测报告、产品说明书《建筑施工高处作业安全技术规范》（JGJ80-91）《建筑机械使用安全技术规程》（JGJ33-2012）《建筑施工安全检查标准》（JGJ59-99）2、国家相关建筑工程施工安全操作规程及建设工程施工现场安全防护标准。第三节设备吊装方案设备吊装在雨棚下高度不够，所以我们采用双吊车吊装（-）设备参数表工作半径（M）吊臂长度（M）10.213.7517.320.8524.427.9531.532517.53.520.617.512.29.541817.512.29.54.516.515.317.512.29.5514.514.417.512.29.5612.312.211.39.27.575.16.511.21110.58.87.575.1710.2109.88.57.275.17.59.49.29.18.16.86.75.188.68.48.47.86.66.45.197.976.866.14.81065.85.65.65.34.41244.14.14.23.93.7142.933.12.93162.22.32.22.3181.61.81.71.7201.31.31.32210.91240.70.8260.50.5280.4290.3（一）原理、特点及适用范围1、工作原理双台吊车吊装是指利用两台吊车将被吊物由摆放位置吊装至安装位置的过程。2、特点（1）吊装过程较复杂，两车配合操作要求高；3、适用范围（1）被吊物的重量和就位高度在吊车的允许范围之内；（2）被吊物周围环境使吊车能在额定工作半径内工作。（二）施工程序1、吊车型号的确定；2、被吊物摆放方位及吊车站位的确定；3、被吊物摆放到位及吊耳、索具设置；4、试吊无误后正式吊装；5、检查安装方位是否正确并进行固定；6、拆除吊装索具。（三）操作要点1、主吊吊车型号的选择（1）尽量选择型号相同的吊车，若两吊车型号不同，则应根据吊车的技术参数，选择相近的速率；⑵首先根据被吊物的重量,计算被吊物的计算载荷Gj=KiK2G0（G0为被吊物的重量、吊耳及索具重之和K1为动载系数K1=1，1,K2为两吊车抬吊不均衡系数0.2）；⑶由吊车性能表中所给参数，选择GWQ（Q为额定起重量），并根据被吊物高J度H和场地情况，初选扒杆长度L和工作半径R；⑷验算初选L、R的可行性主要考虑周围障碍物和被吊物在吊装过程中是否与扒杆相碰，验算时应以设备最高处、朝向扒杆的附管或平台的最大直径与扒杆之间的水平净距为准（一般大于或等于200mm）,同时应充分考虑吊钩中心与扒杆中心的偏心距e、吊车转盘中心1与扒杆铰点之间的偏心距e2（汽车吊的扒杆铰点在转盘中心的后面）、扒杆宽度B；另夕卜还应考虑吊钩滑车与设备及扒杆三者间的水平净距，一般均不小于50mm；如L、R不合适，重复上述过程，直至选择至恰适的L、R；2、吊车站位：根据现场周围情况及吊装参数确定吊车站位，一般有两种站位方法：（1）两吊车站位中心与基础中心在同一条直线上；（2）两吊车站位中心关于基础的某一轴线对称，与基础中心构成一等腰三角形；两吊车应站在设备的两侧，并保证吊车在整个吊装过程中均为后面或侧面吊装，且吊车作业时始终在额定工作半径以内。3、主吊吊点设置若水平吊装物体时，吊点应关于吊物重心对称；若被吊物是由卧态至立态，吊点应设在被吊物的重心以上，一般如下设置：（1）对于钢结构，若钢结构顶部具有对称的立柱节点，则可不设吊耳，直接用绳扣缠绕在立柱吊点上，再通过卡扣与吊装绳扣相连；若无立柱节点，可利用刚性较大的立柱或横梁，在其上设置吊耳及平衡装置；（2）对于设备，若吊车高度允许、设备封头有足够空间，可在封头边缘焊接两对板轴式或板孔式吊耳，在保证两吊车头部不相碰的原则下决定是否选用平衡梁；若封头空间较小、接管较多或筒体进行空中对口，则在筒体上设一对管轴式或板轴式吊耳；若设备为热处理设备，则在设备制造过程中应在吊点处先焊接好垫板，与设备一起进行热处理，设备至现场后，吊耳焊接在垫板上；...
