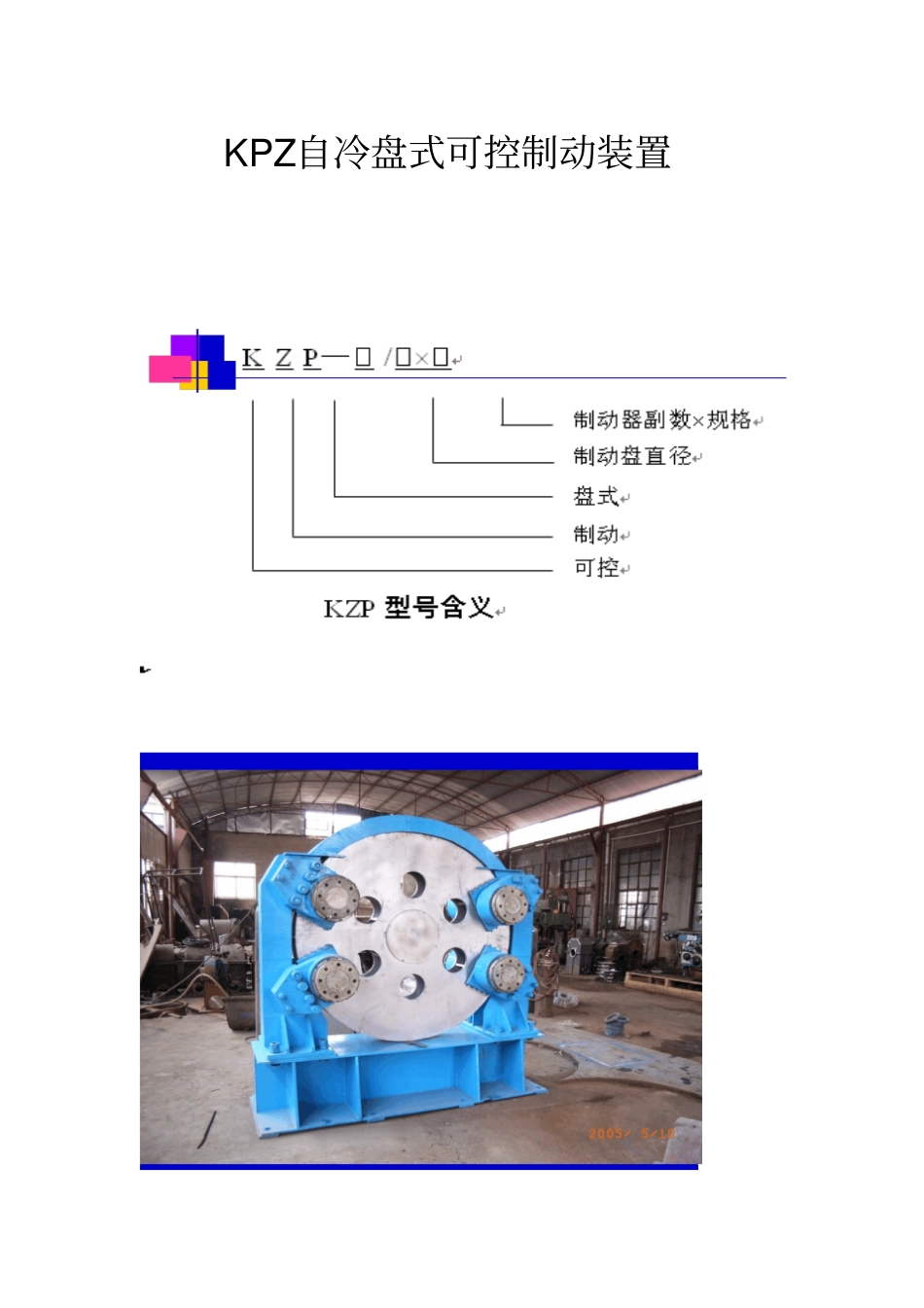

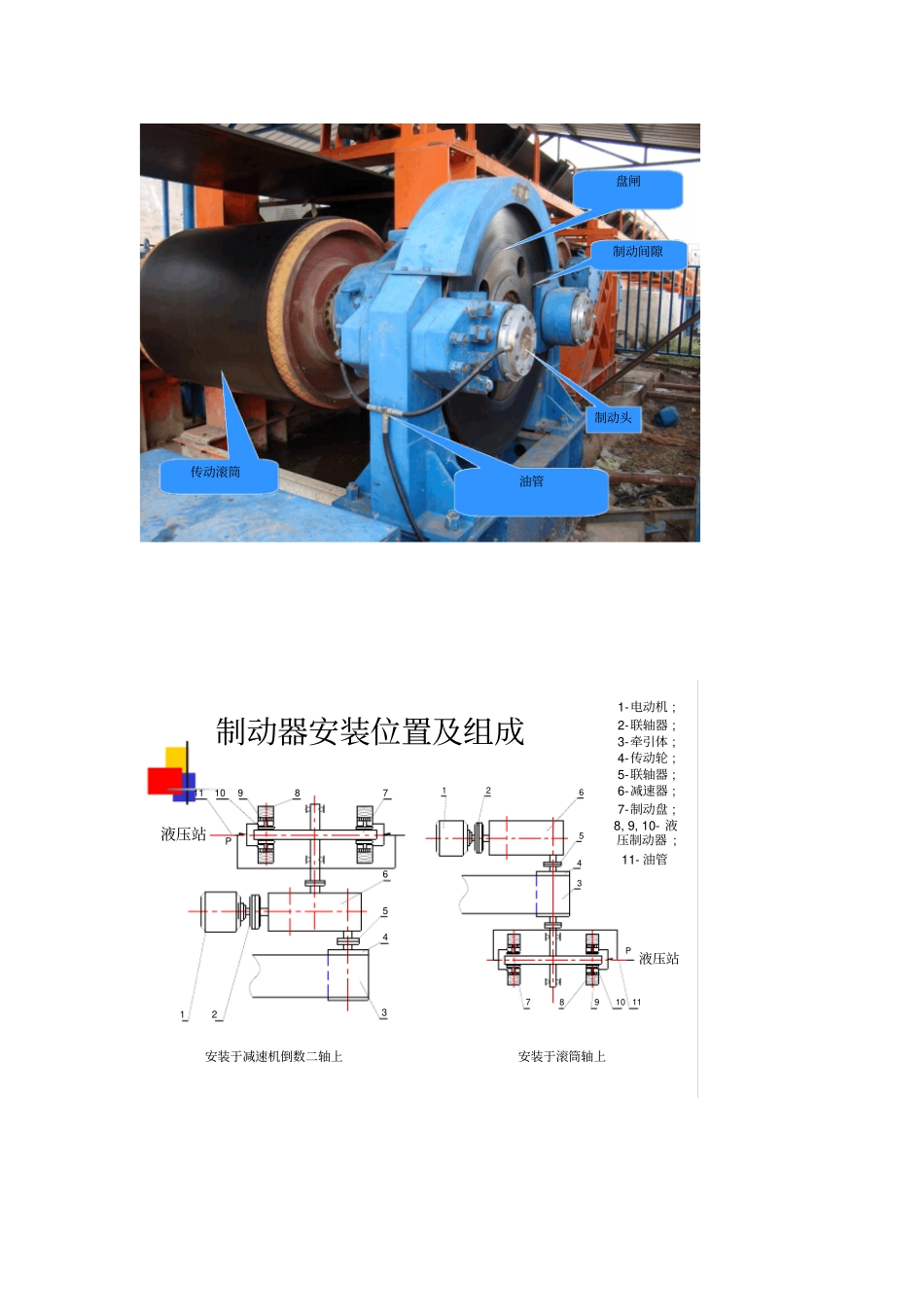

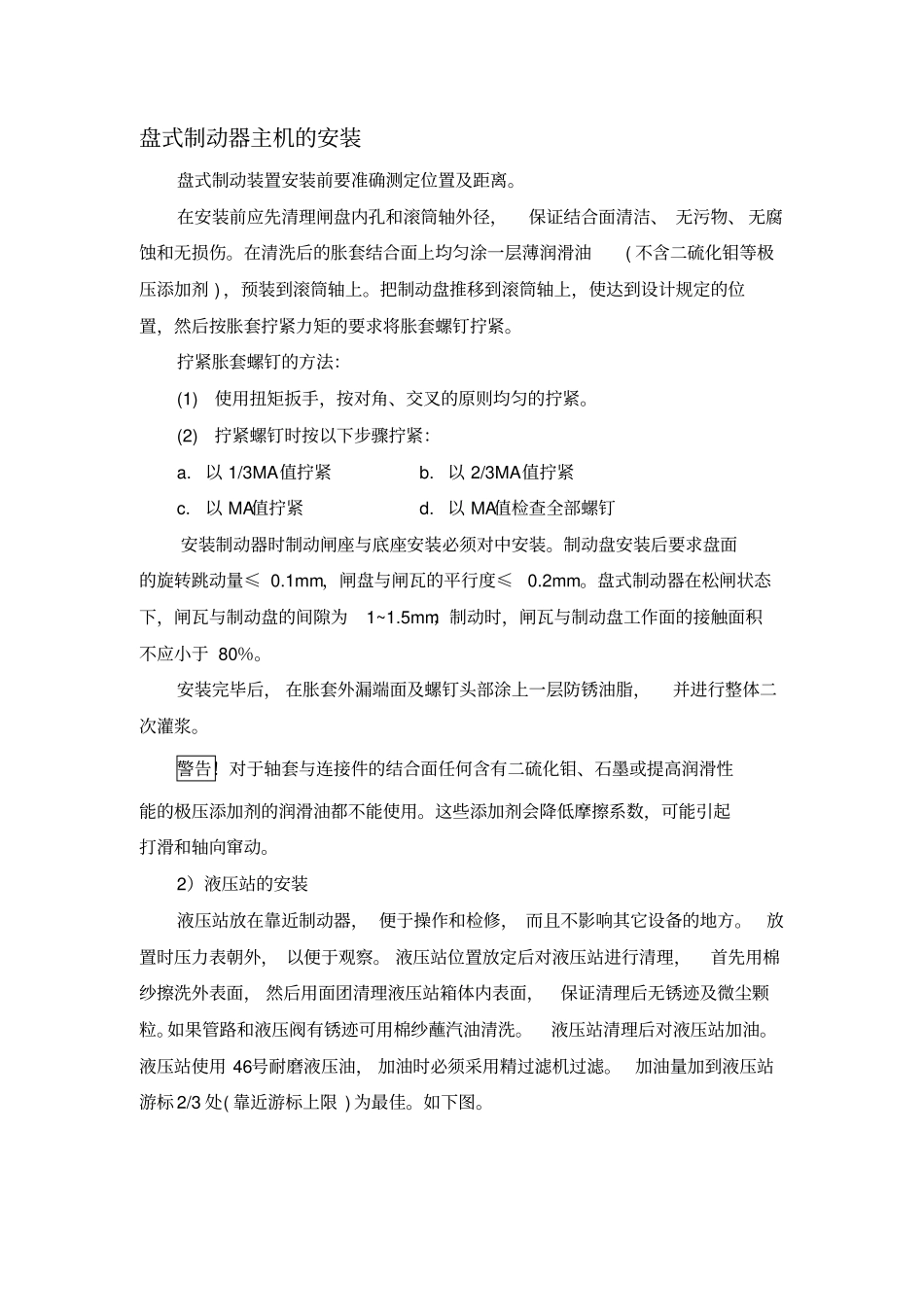

KPZ自冷盘式可控制动装置传动滚筒盘闸制动头制动间隙油管制动器安装位置及组成1234567891011P液压站1326547811910P液压站安装于减速机倒数二轴上安装于滚筒轴上1-电动机;2-联轴器;3-牵引体;4-传动轮;5-联轴器;6-减速器;7-制动盘;8,9,10-液压制动器;11-油管盘式制动器主机的安装盘式制动装置安装前要准确测定位置及距离。在安装前应先清理闸盘内孔和滚筒轴外径，保证结合面清洁、无污物、无腐蚀和无损伤。在清洗后的胀套结合面上均匀涂一层薄润滑油(不含二硫化钼等极压添加剂)，预装到滚筒轴上。把制动盘推移到滚筒轴上，使达到设计规定的位置，然后按胀套拧紧力矩的要求将胀套螺钉拧紧。拧紧胀套螺钉的方法：(1)使用扭矩扳手，按对角、交叉的原则均匀的拧紧。(2)拧紧螺钉时按以下步骤拧紧：a.以1/3MA值拧紧b.以2/3MA值拧紧c.以MA值拧紧d.以MA值检查全部螺钉安装制动器时制动闸座与底座安装必须对中安装。制动盘安装后要求盘面的旋转跳动量≤0.1mm，闸盘与闸瓦的平行度≤0.2mm。盘式制动器在松闸状态下，闸瓦与制动盘的间隙为1~1.5mm；制动时，闸瓦与制动盘工作面的接触面积不应小于80％。安装完毕后，在胀套外漏端面及螺钉头部涂上一层防锈油脂，并进行整体二次灌浆。警告！对于轴套与连接件的结合面任何含有二硫化钼、石墨或提高润滑性能的极压添加剂的润滑油都不能使用。这些添加剂会降低摩擦系数，可能引起打滑和轴向窜动。2）液压站的安装液压站放在靠近制动器，便于操作和检修，而且不影响其它设备的地方。放置时压力表朝外，以便于观察。液压站位置放定后对液压站进行清理，首先用棉纱擦洗外表面，然后用面团清理液压站箱体内表面，保证清理后无锈迹及微尘颗粒。如果管路和液压阀有锈迹可用棉纱蘸汽油清洗。液压站清理后对液压站加油。液压站使用46号耐磨液压油，加油时必须采用精过滤机过滤。加油量加到液压站游标2/3处(靠近游标上限)为最佳。如下图。[盘式制动器安装]1、胀套简介胀紧联接套简称胀套，是当今国际广泛用于实现机件和轴联结，靠拧紧12.9级高强度螺钉使包容面间产生的压力和摩擦力来实现负荷传递的一种新型无键联结装置。胀紧联结套作为一种先进的基础件，八十年代工业发达国家如德国、日本、美国等在重型载荷下的机械联结广泛地采用了这一新技术。在轮和轴的联结中，它是靠拧紧高强度螺栓使包容面间产生的压力和摩擦力实现负载传送的一种无键联结装置，以实现机件（如齿轮、飞轮、皮带轮等）与轴的联接，用以传递负荷。它使用时通过高强度螺栓的作用，使内环与轴之间，外环与轮毂之间产生巨大抱紧力；当承受负荷时，靠胀套与机件的结合压力及相伴产生的摩擦力传递扭矩，轴向力或二者的复合载荷。2、胀套安装步骤：1）要准确测量滚筒轴、盘孔尺寸，及盘在轴上位置距离；2）清理闸盘内孔和滚筒轴外径，保证结合面清洁、无污物、无腐蚀和无损伤；3）在清洗干净后的胀套结合面上均匀涂一层薄润滑油(不含二硫化钼等极压添加剂)；4）将胀套螺栓放松，利用拆卸螺栓使各环均匀分开；5）将胀套平滑装入符合设计的联络处，要防止倾斜，然后用手将螺栓拧紧；6）胀套拧紧要使用力矩扳手按对角和交叉均匀拧紧，拧紧力矩为MA值，并按下列步骤：a.以1/3MA值拧紧b.以2/3MA值拧紧c.以MA值拧紧d.以MA值检查全部螺钉3、安装注意事项1）对于大锥角胀套，只要将全部螺钉松开用铜棒轻轻震动便可脱开，有的胀套只要将全部螺栓松开，拧出几个螺栓拧入对称的拆卸孔将胀套顶松即可卸出。2）安装制动器时制动闸座与底座安装必须对中安装；3）安装完后要求盘面的旋转跳动量≤0.1mm，闸盘与闸瓦的平行度≤0.2mm；4）安装完毕后，应在胀套和螺钉的外漏表面涂上一层防锈油脂；5）胀套紧定螺栓必须用扭矩扳手紧固到设计要求扭矩。4、盘式制动装置胀套联接示意图5、不同型号胀紧联结套示意图Z1型Z2型Z3型Z4型Z5型Z6型Z7型Z8型Z9型Z10型Z11型Z12型Z13型Z14型Z15型Z16型Z17型Z18型盘式制动器液压系统单泵液控液压站实物滤芯调速阀溢流阀安全阀单泵液控液压站的调节1、将调速阀调到0刻度2、将溢流阀调节螺杆顶死3、将安全阀调节螺杆完全松开4、开制动泵电机(俯视电机扇叶，顺时针旋转为正转)5、顺...
