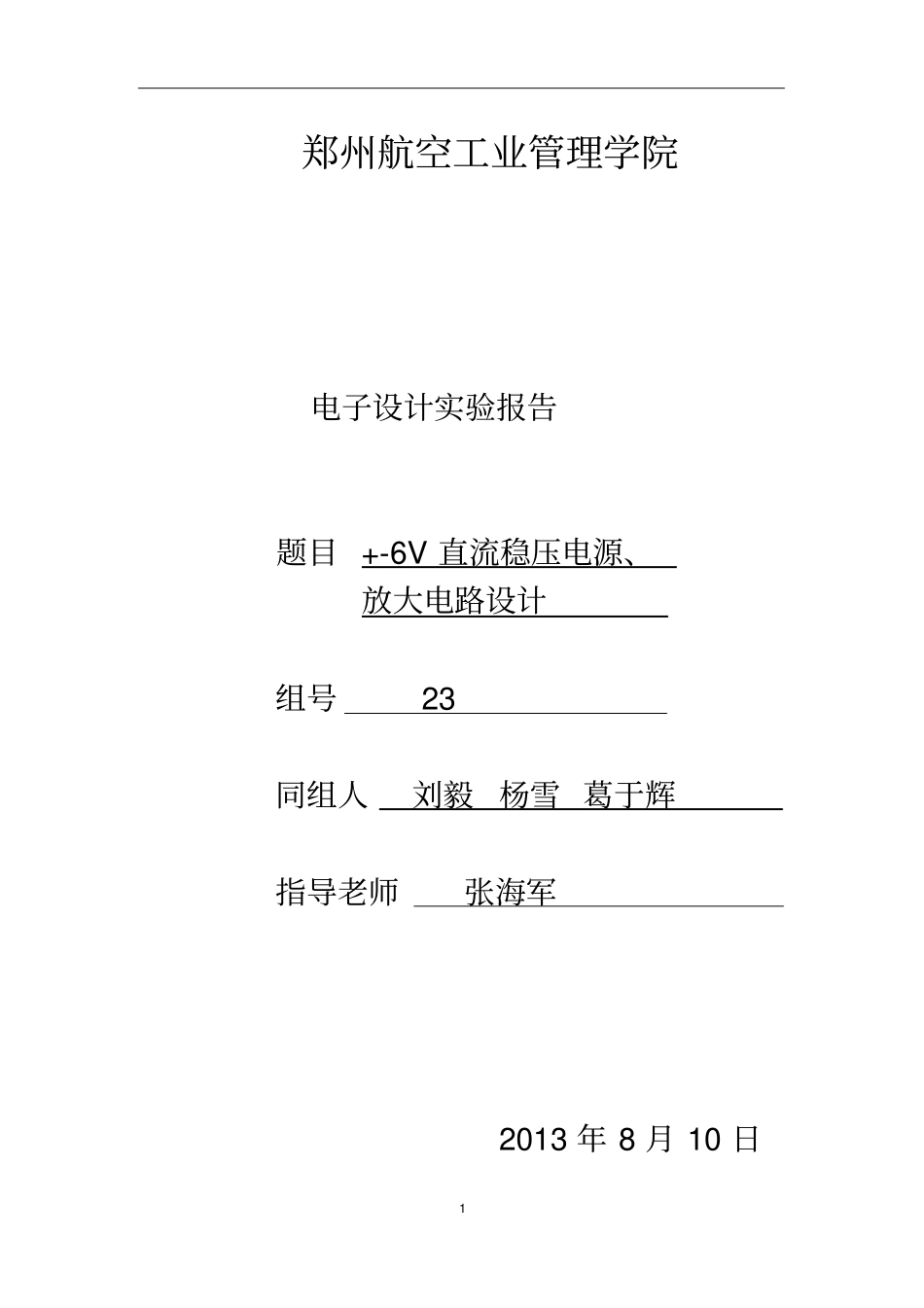

直流稳压电源设计报告1_第1页
1/23

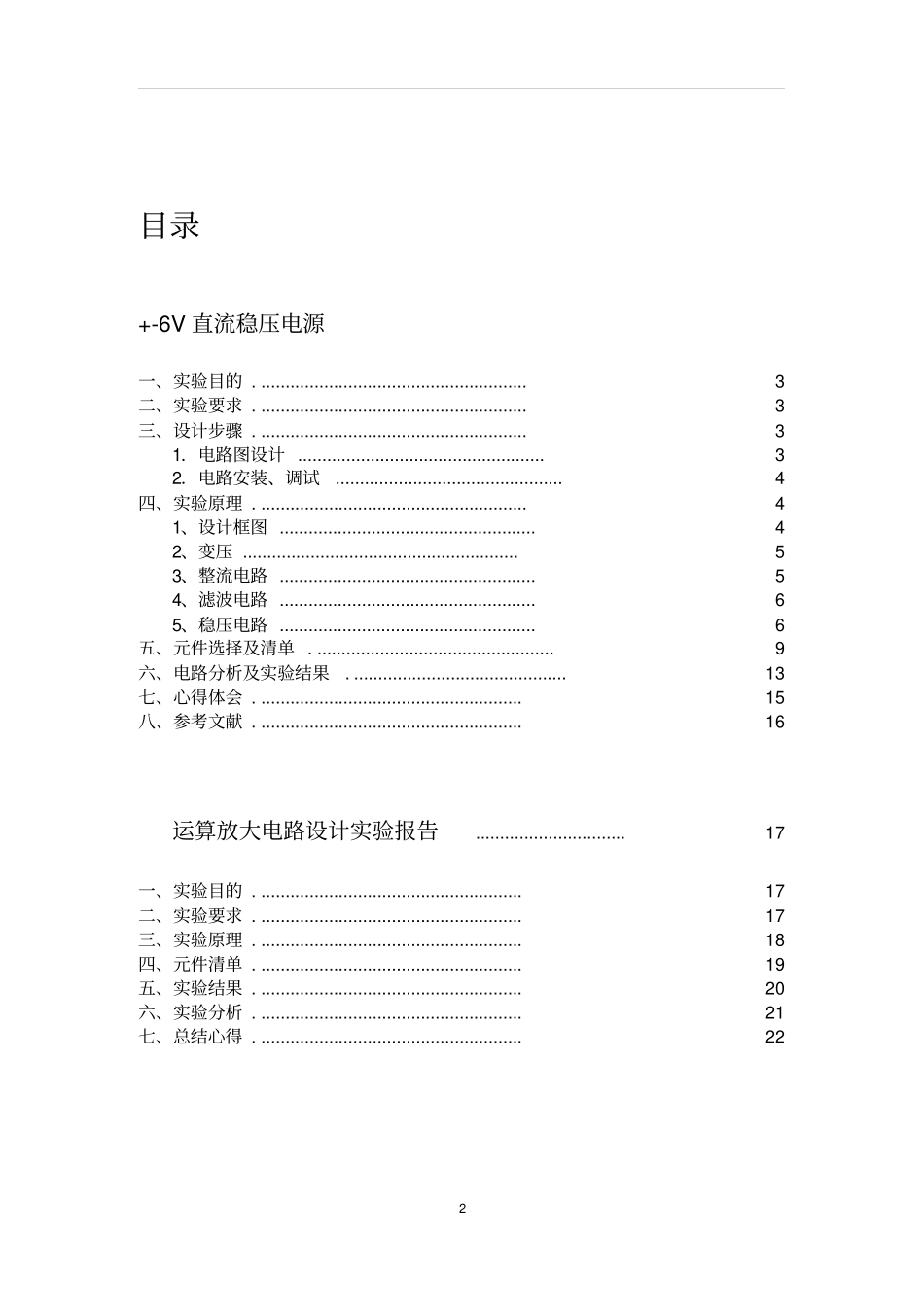

直流稳压电源设计报告1_第2页
2/23
直流稳压电源设计报告1_第3页
3/23
1郑州航空工业管理学院电子设计实验报告题目+-6V直流稳压电源、放大电路设计组号23同组人刘毅杨雪葛于辉指导老师张海军2013年8月10日2目录+-6V直流稳压电源一、实验目的........................................................3二、实验要求........................................................3三、设计步骤........................................................31.电路图设计...................................................32.电路安装、调试...............................................4四、实验原理........................................................41、设计框图.....................................................42、变压.........................................................53、整流电路.....................................................54、滤波电路.....................................................65、稳压电路.....................................................6五、元件选择及清单..................................................9六、电路分析及实验结果.............................................13七、心得体会.......................................................15八、参考文献.......................................................16运算放大电路设计实验报告...............................17一、实验目的.......................................................17二、实验要求.......................................................17三、实验原理.......................................................18四、元件清单.......................................................19五、实验结果.......................................................20六、实验分析.......................................................21七、总结心得.......................................................223+-6V直流稳压电源设计实验报告一、实验目的1、掌握模拟电路的基本设计方法、设计步骤,培养综合设计和调试能力;2、学会直流稳压电源的设计方法和性能指标的测试;3、掌握7806,7906,LM317,LM337等三端稳压器件的使用方法。4、熟悉运用Proteus电路仿真软件设计电路二、实验要求1.设计并制作一个+-6v可调直流稳压电源2.设计电路结构,选择电路元件,计算确定元件参数,画出实用原理电路图。三、设计步骤1.电路图设计4(1)确定目标:设计整个系统是由那些模块组成,各个模块之间的信号传输,并画出直流稳压电源方框图。(2)系统分析:根据系统功能,选择各模块所用电路形式。(3)参数选择:根据系统指标的要求,确定各模块电路中元件的参数。(4)总电路图:连接各模块电路。2.电路安装、调试(1)用万用表一检查线路的各个接口是否接通,是否有短路、断路或漏接的现象,如果有,因该及时改好电路连线。B、对照原理图,检查各元件是否接正确。(2)在每个模块电路的输入端加一信号,测试输出端信号,以验证每个模块能否达到所规定的指标。(3)重点测试稳压电路的稳压系数。(4)将各模块电路连起来,整机调试,并测量该系统的各项指标四、实验原理1、设计框图220V经电源变压器降为约+12V的交流电,先经过整流桥和电容C1和C2进行滤波后,经过稳压芯片LM317得到在1.26v-17.51v可调的一个相对稳定的直流电压,然后把整流后的电压接到7806稳压芯片,7906稳压芯片,分别得到+6v、-6v的电压。直流稳压电源一般由电源变压器T、整流滤波电路及稳压电路所5组成,基本框图如图所示:u1u2u3uI整流与稳压基本过程2、变压:电源变压器T的作用是将电网220V的交流电压变换成整流滤波电路所需要的交流电压12V。3、整流电路:整流电路将交流电压Ui变换成脉动的直流电压(在直流稳压电源中常采用桥式整流电路,这里我们采用6A的整流桥)。再经滤波电路滤除较大的纹波成分,输出纹波较小的直流电压U1。桥式整流过程负载稳压电路滤波电路整流电路变压器6桥式过...
