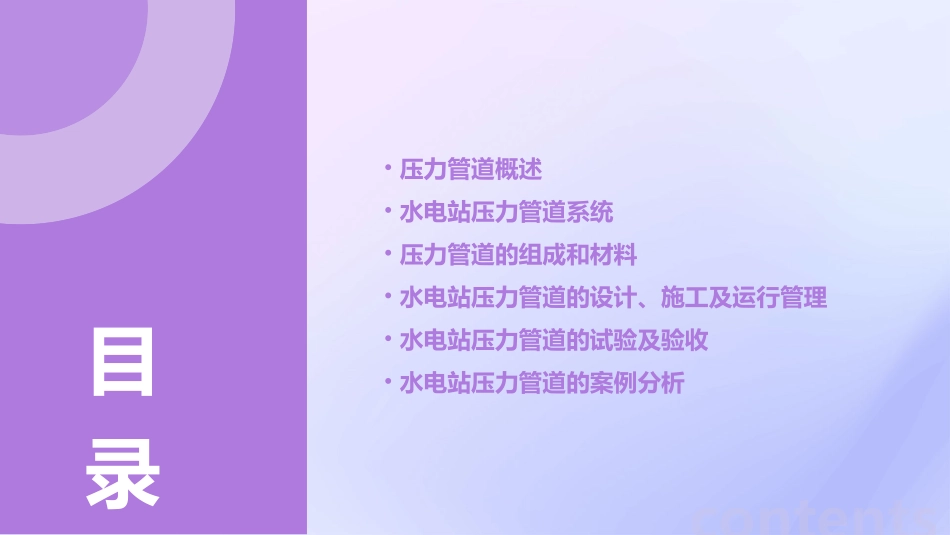

水电站压力管道课件•压力管道概述•水电站压力管道系统•压力管道的组成和材料•水电站压力管道的设计、施工及运行管理•水电站压力管道的试验及验收•水电站压力管道的案例分析contents目录01压力管道概述指在内部或外部承受压力的管道，其用途是输送流体、粉状固体或气体。输送流体、粉状固体或气体，以满足生产、生活和工程需要。压力管道的定义压力管道的主要功能压力管道压力管道在内部或外部承受一定压力，因此需要具备一定的抗压性能。承受压力输送介质安全要求高压力管道主要用于输送流体、粉状固体或气体，因此需要具备一定的输送介质性能。由于压力管道主要用于输送易燃、易爆、有毒等危险物质，因此对安全性能要求较高。030201压力管道的特点根据压力管道的用途，可分为工业管道、公用管道和长输管道。按用途分类根据压力管道输送的介质不同，可分为气体管道、液体管道和粉状固体管道。按输送介质分类根据压力管道承受的压力等级不同，可分为低压管道、中压管道和高压管道。按压力等级分类压力管道的分类02水电站压力管道系统通常位于水库或河流的水流较急、水质较好的位置，用于引导水流进入压力管道。进水口连接进水口和压力管道，通过一定的坡度和转弯半径，确保水流能够平稳地进入压力管道。引水道进水口及引水道通常采用钢材或混凝土材料制造，根据实际情况选择合适的材料和厚度。材质选择根据地形、地质和水流条件，合理布置压力管道的位置和走向，确保水流能够顺畅地流动。管道布置包括镇墩、伸缩节、支墩等，用于支撑管道、防止振动和吸收温度变化引起的位移。管道附属设施压力管道调压室用于调节水轮机运行时产生的压力波动，确保压力稳定，同时收集机组产生的尾水。尾水道将调压室内的尾水排出，汇入下游河道或水库。调压室及尾水道水泵站为了提高水位或抽水发电，需要设置水泵站，将低处的水抽送到高处或远距离输送到其他地方。闸门和阀门为了控制水流和机组运行，需要在管道和调压室内设置闸门和阀门，以便进行开启和关闭操作。其他附属设施03压力管道的组成和材料支撑结构如支架、吊架、固定架等，用于支撑和固定管道。管道系统包括输水管道、排气管道、排水管道等。阀门和附件如阀门、三通、弯头等，用于控制流量、改变流向及连接管道。压力管道的组成部件包括钢管、铸铁管、合金钢管等。金属材料具有耐压、耐腐蚀、导热性好等特性，但易受到氧气和水的作用而发生氧化反应。为防止腐蚀，金属管道需要采取防腐措施。金属材料包括混凝土管、塑料管、橡胶管等。非金属材料具有耐腐蚀、寿命长、重量轻等优点，但易受到温度和压力的影响。不同种类的非金属材料性能也有所不同。非金属材料压力管道的材料分类及特性采用涂料、衬里等内防腐材料，对管道内表面进行处理，以增强管道的耐腐蚀能力。常见的内防腐材料有环氧树脂、聚氨酯等。内防腐措施采用涂料、塑料薄膜等外防腐材料，对管道外表面进行处理，以防止外界因素对管道的腐蚀。常见的外防腐材料有环氧树脂涂料、聚氨酯涂料等。同时，在安装过程中也需要采取措施防止施工对防腐层造成破坏。外防腐措施压力管道的防腐措施04水电站压力管道的设计、施工及运行管理总结词遵循规范、考虑安全、注重性能、经济合理详细描述设计水电站压力管道应遵循国家和行业相关规范，考虑安全性、稳定性和耐久性，同时注重管道的性能参数如压力、流量等，以及结构形式、材料选择和施工工艺等。在满足使用需求的前提下，应尽量做到经济合理。设计原则及标准VS严格遵守施工规范、确保施工质量和安全、重视验收环节详细描述水电站压力管道的施工应严格遵守国家和行业相关施工规范，确保施工质量和安全。施工前应进行充分的技术准备和材料采购，重视验收环节，确保管道安装正确、牢固、无泄漏等。施工过程中应注意对环境的保护和安全措施的落实。总结词施工方法及注意事项建立完善的管理制度、定期进行检查和维护、及时处理异常情况水电站压力管道的运行管理应建立完善的管理制度，定期进行检查和维护，确保管道正常运行，及时发现和处理异常情况。日常巡检应包括管道的压力、温度、泄漏等情况，定期进行清理和保养，保证管道的...
