电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

盾构隧道管片材料检验方案VIP免费

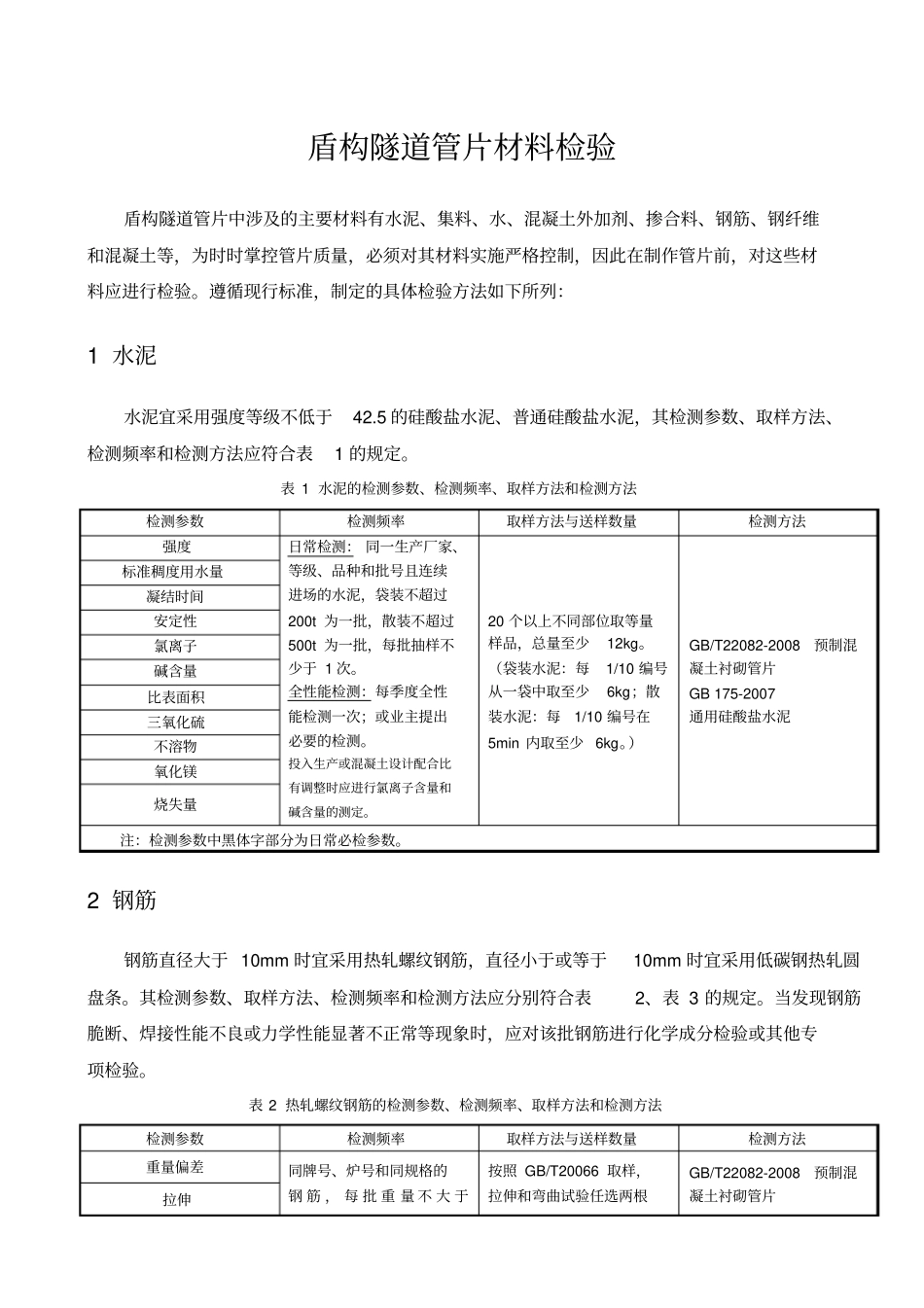

盾构隧道管片材料检验方案_第1页
1/7

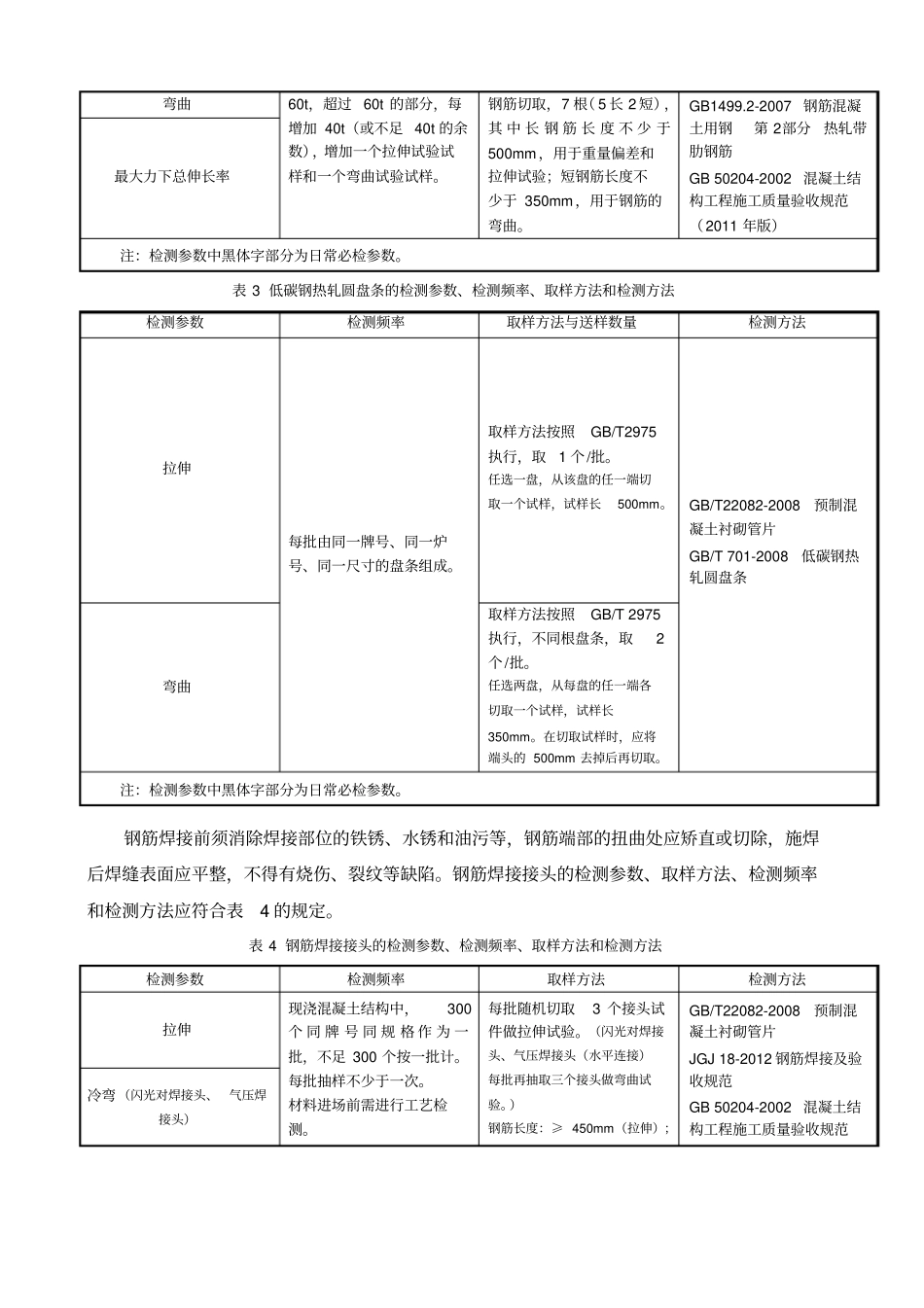

盾构隧道管片材料检验方案_第2页
2/7

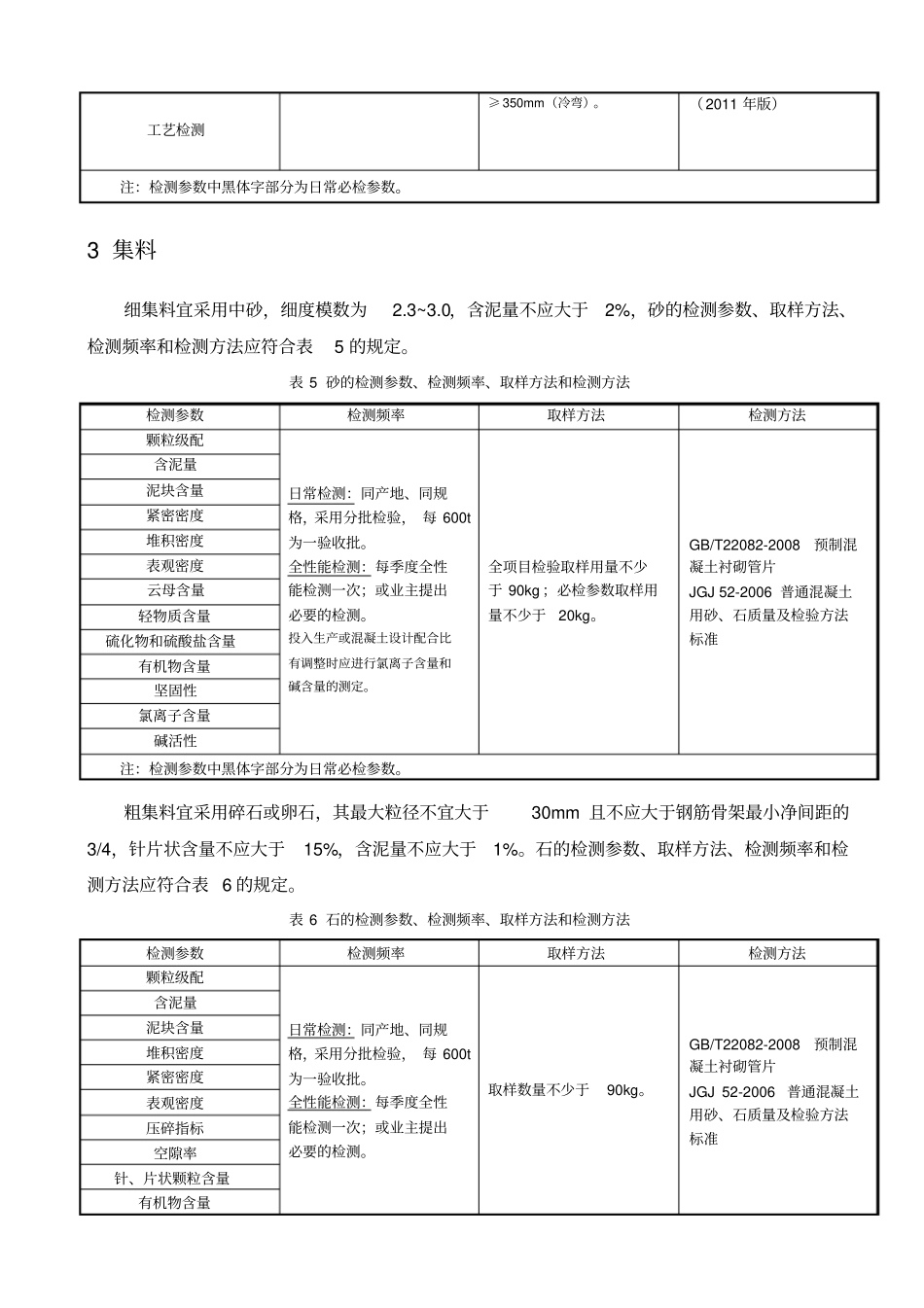

盾构隧道管片材料检验方案_第3页
3/7
盾构隧道管片材料检验盾构隧道管片中涉及的主要材料有水泥、集料、水、混凝土外加剂、掺合料、钢筋、钢纤维和混凝土等,为时时掌控管片质量,必须对其材料实施严格控制,因此在制作管片前,对这些材料应进行检验。遵循现行标准,制定的具体检验方法如下所列:1水泥水泥宜采用强度等级不低于42.5的硅酸盐水泥、普通硅酸盐水泥,其检测参数、取样方法、检测频率和检测方法应符合表1的规定。表1水泥的检测参数、检测频率、取样方法和检测方法检测参数检测频率取样方法与送样数量检测方法强度日常检测:同一生产厂家、等级、品种和批号且连续进场的水泥,袋装不超过200t为一批,散装不超过500t为一批,每批抽样不少于1次。全性能检测:每季度全性能检测一次;或业主提出必要的检测。投入生产或混凝土设计配合比有调整时应进行氯离子含量和碱含量的测定。20个以上不同部位取等量样品,总量至少12kg。(袋装水泥:每1/10编号从一袋中取至少6kg;散装水泥:每1/10编号在5min内取至少6kg。)GB/T22082-2008预制混凝土衬砌管片GB175-2007通用硅酸盐水泥标准稠度用水量凝结时间安定性氯离子碱含量比表面积三氧化硫不溶物氧化镁烧失量注:检测参数中黑体字部分为日常必检参数。2钢筋钢筋直径大于10mm时宜采用热轧螺纹钢筋,直径小于或等于10mm时宜采用低碳钢热轧圆盘条。其检测参数、取样方法、检测频率和检测方法应分别符合表2、表3的规定。当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时,应对该批钢筋进行化学成分检验或其他专项检验。表2热轧螺纹钢筋的检测参数、检测频率、取样方法和检测方法检测参数检测频率取样方法与送样数量检测方法重量偏差同牌号、炉号和同规格的钢筋,每批重量不大于按照GB/T20066取样,拉伸和弯曲试验任选两根GB/T22082-2008预制混凝土衬砌管片拉伸弯曲60t,超过60t的部分,每增加40t(或不足40t的余数),增加一个拉伸试验试样和一个弯曲试验试样。钢筋切取,7根(5长2短),其中长钢筋长度不少于500mm,用于重量偏差和拉伸试验;短钢筋长度不少于350mm,用于钢筋的弯曲。GB1499.2-2007钢筋混凝土用钢第2部分热轧带肋钢筋GB50204-2002混凝土结构工程施工质量验收规范(2011年版)最大力下总伸长率注:检测参数中黑体字部分为日常必检参数。表3低碳钢热轧圆盘条的检测参数、检测频率、取样方法和检测方法检测参数检测频率取样方法与送样数量检测方法拉伸每批由同一牌号、同一炉号、同一尺寸的盘条组成。取样方法按照GB/T2975执行,取1个/批。任选一盘,从该盘的任一端切取一个试样,试样长500mm。GB/T22082-2008预制混凝土衬砌管片GB/T701-2008低碳钢热轧圆盘条弯曲取样方法按照GB/T2975执行,不同根盘条,取2个/批。任选两盘,从每盘的任一端各切取一个试样,试样长350mm。在切取试样时,应将端头的500mm去掉后再切取。注:检测参数中黑体字部分为日常必检参数。钢筋焊接前须消除焊接部位的铁锈、水锈和油污等,钢筋端部的扭曲处应矫直或切除,施焊后焊缝表面应平整,不得有烧伤、裂纹等缺陷。钢筋焊接接头的检测参数、取样方法、检测频率和检测方法应符合表4的规定。表4钢筋焊接接头的检测参数、检测频率、取样方法和检测方法检测参数检测频率取样方法检测方法拉伸现浇混凝土结构中,300个同牌号同规格作为一批,不足300个按一批计。每批抽样不少于一次。材料进场前需进行工艺检测。每批随机切取3个接头试件做拉伸试验。(闪光对焊接头、气压焊接头(水平连接)每批再抽取三个接头做弯曲试验。)钢筋长度:≥450mm(拉伸);GB/T22082-2008预制混凝土衬砌管片JGJ18-2012钢筋焊接及验收规范GB50204-2002混凝土结构工程施工质量验收规范冷弯(闪光对焊接头、气压焊接头)工艺检测≥350mm(冷弯)。(2011年版)注:检测参数中黑体字部分为日常必检参数。3集料细集料宜采用中砂,细度模数为2.3~3.0,含泥量不应大于2%,砂的检测参数、取样方法、检测频率和检测方法应符合表5的规定。表5砂的检测参数、检测频率、取样方法和检测方法检测参数检测频率取样方法检测方法颗粒级配日常检测:同产地、同规格,采用分批检验,每600t为一验收批。全性能检测:...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

盾构隧道管片材料检验方案

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
