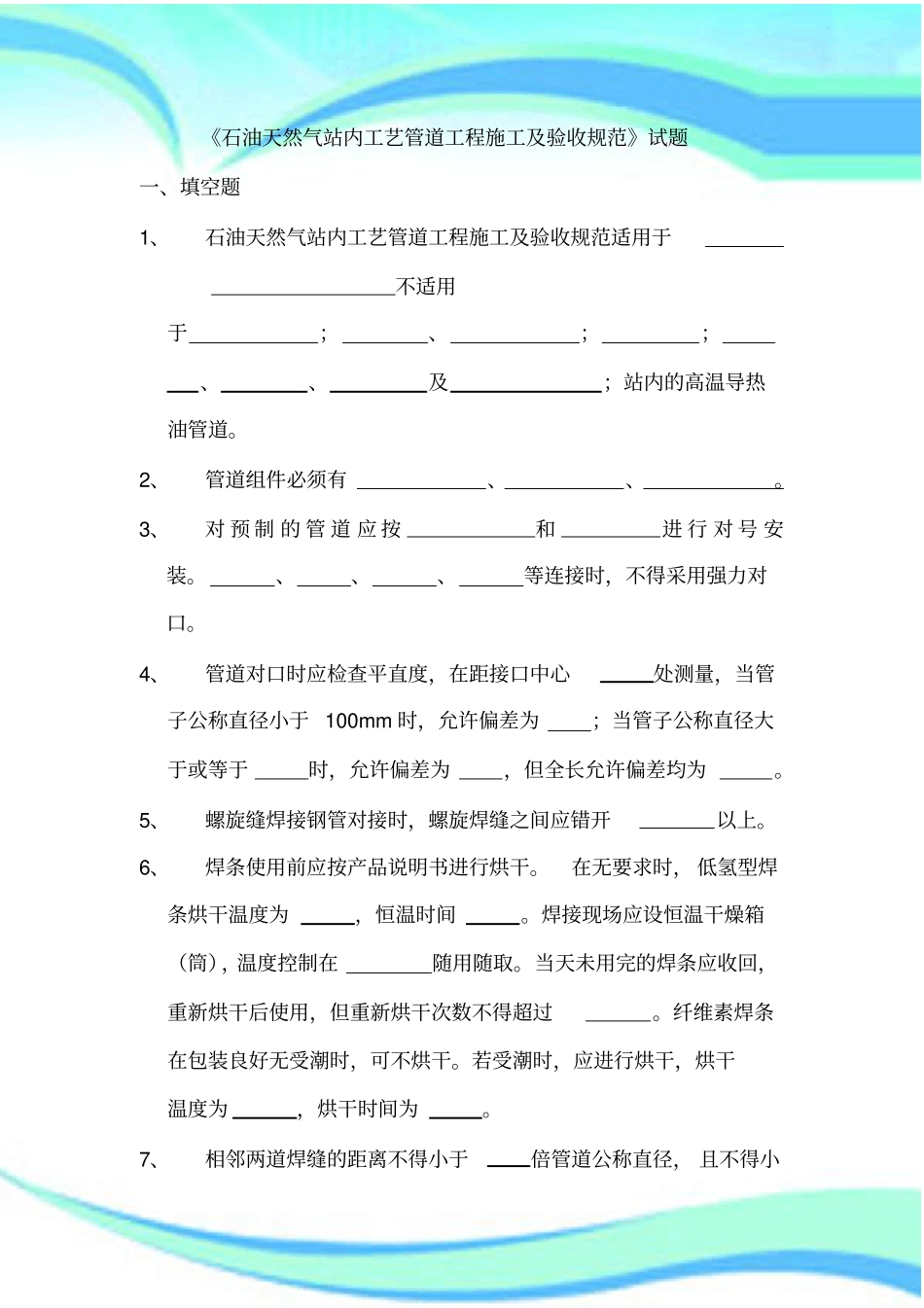

《石油天然气站内工艺管道工程施工及验收规范》试题答案2————————————————————————————————作者：————————————————————————————————日期：《石油天然气站内工艺管道工程施工及验收规范》试题一、填空题1、石油天然气站内工艺管道工程施工及验收规范适用于不适用于；、；；、、及；站内的高温导热油管道。2、管道组件必须有、、。3、对预制的管道应按和进行对号安装。、、、等连接时，不得采用强力对口。4、管道对口时应检查平直度，在距接口中心处测量，当管子公称直径小于100mm时，允许偏差为；当管子公称直径大于或等于时，允许偏差为，但全长允许偏差均为。5、螺旋缝焊接钢管对接时，螺旋焊缝之间应错开以上。6、焊条使用前应按产品说明书进行烘干。在无要求时，低氢型焊条烘干温度为，恒温时间。焊接现场应设恒温干燥箱（筒），温度控制在随用随取。当天未用完的焊条应收回，重新烘干后使用，但重新烘干次数不得超过。纤维素焊条在包装良好无受潮时，可不烘干。若受潮时，应进行烘干，烘干温度为，烘干时间为。7、相邻两道焊缝的距离不得小于倍管道公称直径，且不得小于。管道对接焊缝距离弯管起点不得小于，且不宜小于管子外径。8、焊缝允许错边量不宜超过壁厚的10%，且不大于，焊缝表面余高应为，局部不应大于且长度不大于。9、管道下沟前，应清理沟内，排除管沟内。如沟底被破坏，应超挖，并用砂或软土铺垫。10、站内工艺管道吹扫气体在管道中流速应大于。二、简答题1法兰质量检验应符合那些要求？2在什么环境下如无有效保护措施不得进行焊接作业？3管沟回填前，应完成那些工作及应符合什么规定？4站内工艺管道工程交工后施工单位必须提供那些技术资料有那些？一、填空题11、石油天然气站内工艺管道工程施工及验收规范适用于新建或改（扩）建石油天然气集输工艺相关的站内工艺管道工程，不适用于油气田内部脱水装置；炼油厂、天然气净化厂厂内管道；加油站工艺管道；站内泵、加热炉、流量计及其他类似设备本体所属管道；站内的高温导热油管道。12、管道组件必须具有产品质量证明书、出厂合格证、说明书。13、对预制的管道应按管道系统编号和顺序号进行对号安装。管道、管件、阀门、设备等连接时，不得采用强力对口。14、管道对口时应检查平直度，在距接口中心200mm处测量，当管子公称直径小于100mm时，允许偏差为1mm；当管子公称直径大于或等于100mm时，允许偏差为2mm，但全长允许偏差均为10mm。15、螺旋缝焊接钢管对接时，螺旋焊缝之间应错开100mm以上。16、焊条使用前应按产品说明书进行烘干。在无要求时，低氢型焊条烘干温度为350~400，恒温时间1~2h。焊接现场应设恒温干燥箱（筒），温度控制在100~150随用随取。当天未用完的焊条应收回，重新烘干后使用，但重新烘干次数不得超过俩次。纤维素焊条在包装良好无受潮时，可不烘干。若受潮时，应进行烘干，烘干温度为80~100，烘干时间为0.5~1h。17、相邻两道焊缝的距离不得小于1.5倍管道公称直径，且不得小于150mm。管道对接焊缝距离弯管起点不得小于100mm，且不宜小于管子外径。18、焊缝允许错边量不宜超过壁厚的10%，且不大于1.6mm，焊缝表面余高应为0~1.6mm，局部不应大于3mm且长度不大于50mm。19、管道下沟前，应清理沟内塌方和硬土（石）块，排除管沟内积水。如沟底被破坏（超挖、雨水浸泡等）或为岩石沟底，应超挖200mm，并用砂或软土铺垫。20、站内工艺管道吹扫气体在管道中流速应大于20m/s。二、简答题5法兰质量检验应符合那些要求？a.法兰密封面应光滑平整，不得有毛刺、划痕、径向沟槽、沙眼及气孔。b.对焊法兰的尾部坡口处不应有碰伤。c.螺纹法兰的螺纹应完好无断丝。d.法兰螺栓中心圆直径允许偏差为0.3mm；法兰厚度允许偏差为0.1mm；相邻两螺栓孔中心间距的允许偏差为0.3mm；任意两孔中心间距允许偏差为0.1mm。6在什么环境下如无有效保护措施不得进行焊接作业？a.雨天或雪天。b.大气相对湿度超过90%。c.风速超过2.2m/s(气体保护焊)，风速超过8m/s（药皮焊条手工电弧焊），风速超过11m/s（药芯焊丝自保护焊）。d.环境温度低于焊接规程中规定的...
