钢结构防腐常用油漆选用VIP免费

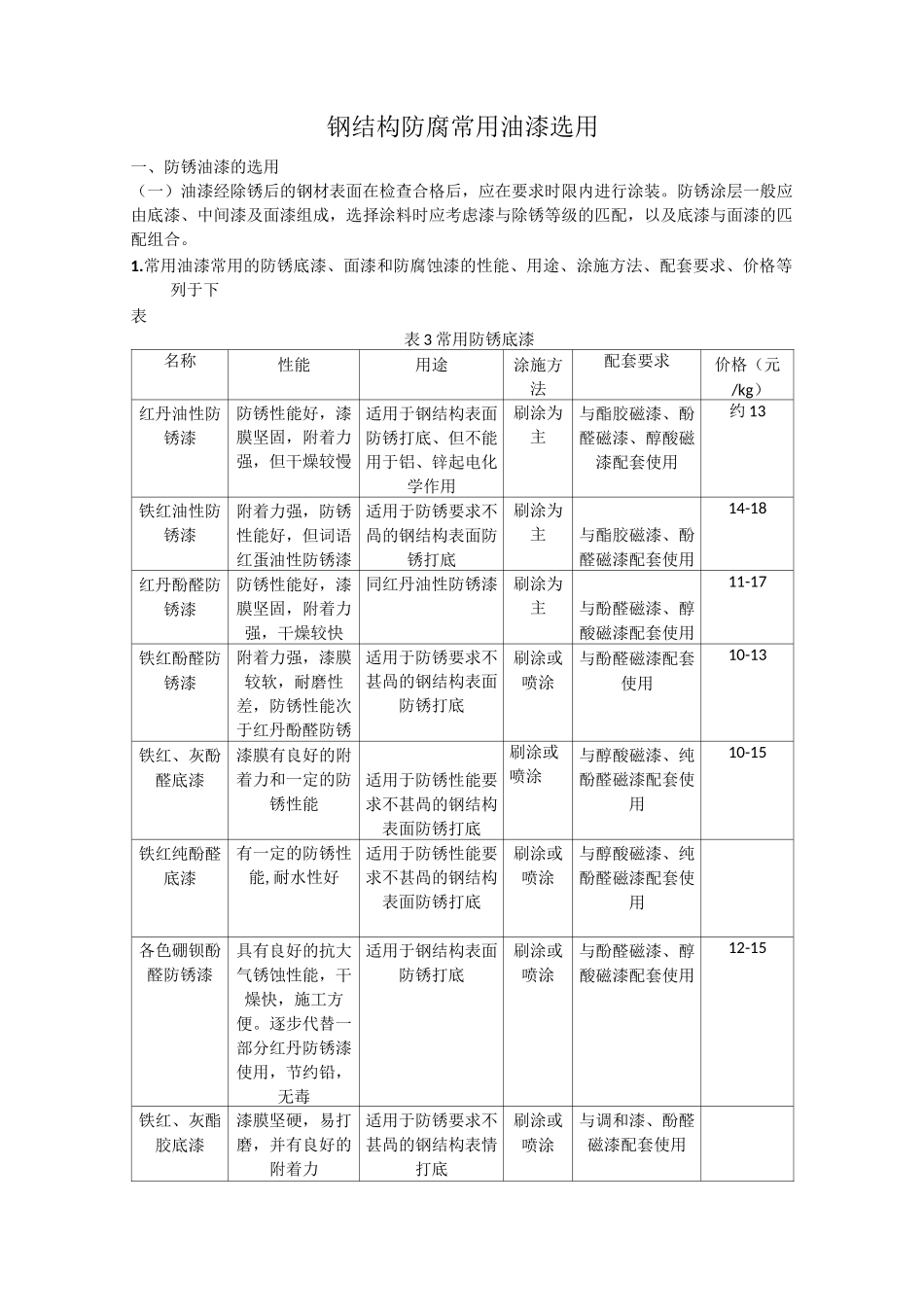

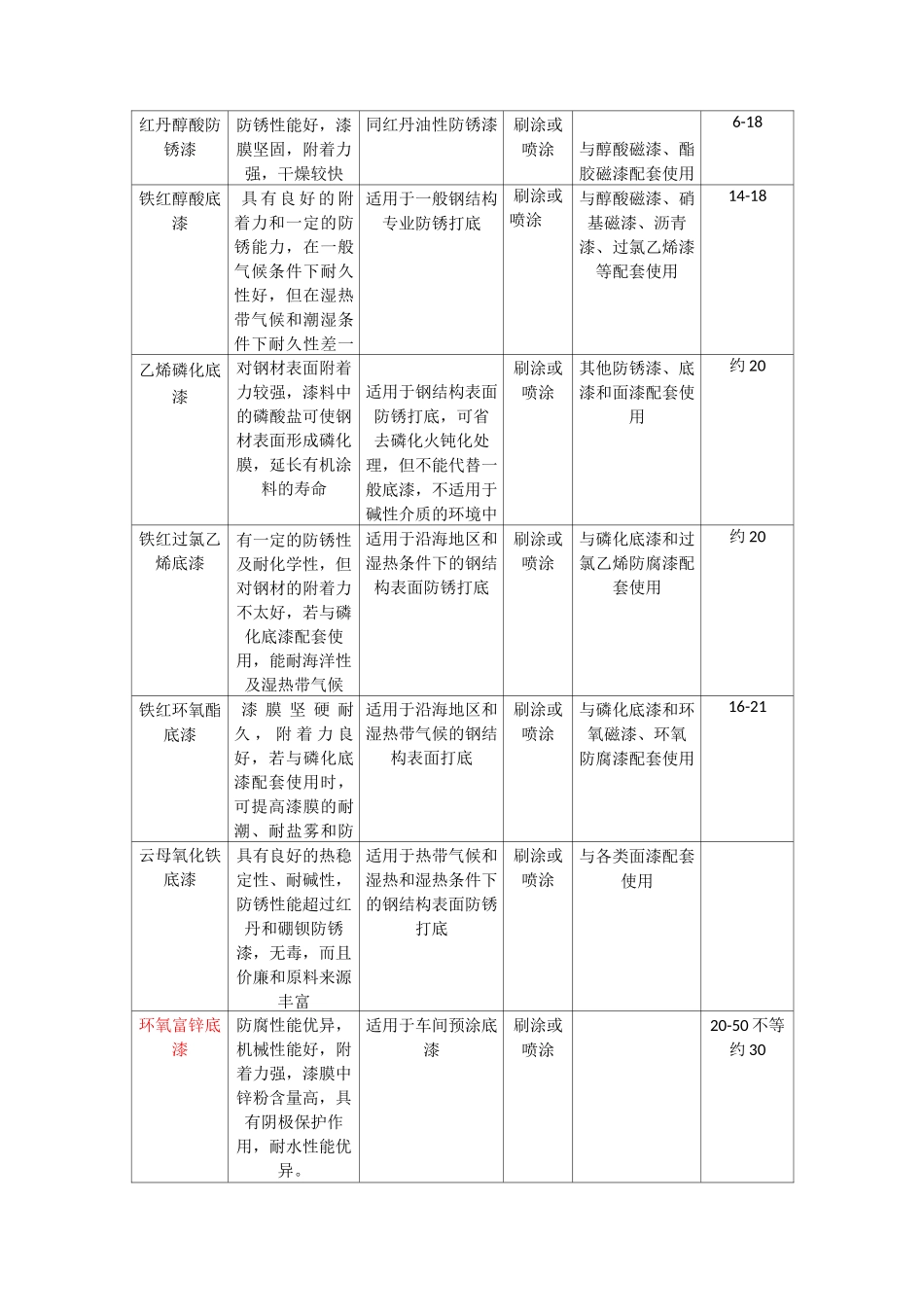

钢结构防腐常用油漆选用一、防锈油漆的选用（一）油漆经除锈后的钢材表面在检查合格后，应在要求时限内进行涂装。防锈涂层一般应由底漆、中间漆及面漆组成，选择涂料时应考虑漆与除锈等级的匹配，以及底漆与面漆的匹配组合。1.常用油漆常用的防锈底漆、面漆和防腐蚀漆的性能、用途、涂施方法、配套要求、价格等列于下表表3常用防锈底漆名称性能用途涂施方法配套要求价格（元/kg）红丹油性防锈漆防锈性能好，漆膜坚固，附着力强，但干燥较慢适用于钢结构表面防锈打底、但不能用于铝、锌起电化学作用刷涂为主与酯胶磁漆、酚醛磁漆、醇酸磁漆配套使用约13铁红油性防锈漆附着力强，防锈性能好，但词语红蛋油性防锈漆适用于防锈要求不咼的钢结构表面防锈打底刷涂为主与酯胶磁漆、酚醛磁漆配套使用14-18红丹酚醛防锈漆防锈性能好，漆膜坚固，附着力强，干燥较快同红丹油性防锈漆刷涂为主与酚醛磁漆、醇酸磁漆配套使用11-17铁红酚醛防锈漆附着力强，漆膜较软，耐磨性差，防锈性能次于红丹酚醛防锈漆适用于防锈要求不甚咼的钢结构表面防锈打底刷涂或喷涂与酚醛磁漆配套使用10-13铁红、灰酚醛底漆漆膜有良好的附着力和一定的防锈性能适用于防锈性能要求不甚咼的钢结构表面防锈打底刷涂或喷涂与醇酸磁漆、纯酚醛磁漆配套使用10-15铁红纯酚醛底漆有一定的防锈性能,耐水性好适用于防锈性能要求不甚咼的钢结构表面防锈打底刷涂或喷涂与醇酸磁漆、纯酚醛磁漆配套使用各色硼钡酚醛防锈漆具有良好的抗大气锈蚀性能，干燥快，施工方便。逐步代替一部分红丹防锈漆使用，节约铅，无毒适用于钢结构表面防锈打底刷涂或喷涂与酚醛磁漆、醇酸磁漆配套使用12-15铁红、灰酯胶底漆漆膜坚硬，易打磨，并有良好的附着力适用于防锈要求不甚咼的钢结构表情打底刷涂或喷涂与调和漆、酚醛磁漆配套使用红丹醇酸防锈漆防锈性能好，漆膜坚固，附着力强，干燥较快同红丹油性防锈漆刷涂或喷涂与醇酸磁漆、酯胶磁漆配套使用6-18铁红醇酸底漆具有良好的附着力和一定的防锈能力，在一般气候条件下耐久性好，但在湿热带气候和潮湿条件下耐久性差一适用于一般钢结构专业防锈打底刷涂或喷涂与醇酸磁漆、硝基磁漆、沥青漆、过氯乙烯漆等配套使用14-18乙烯磷化底漆对钢材表面附着力较强，漆料中的磷酸盐可使钢材表面形成磷化膜，延长有机涂料的寿命适用于钢结构表面防锈打底，可省去磷化火钝化处理，但不能代替一般底漆，不适用于碱性介质的环境中刷涂或喷涂其他防锈漆、底漆和面漆配套使用约20铁红过氯乙烯底漆有一定的防锈性及耐化学性，但对钢材的附着力不太好，若与磷化底漆配套使用，能耐海洋性及湿热带气候适用于沿海地区和湿热条件下的钢结构表面防锈打底刷涂或喷涂与磷化底漆和过氯乙烯防腐漆配套使用约20铁红环氧酯底漆漆膜坚硬耐久，附着力良好，若与磷化底漆配套使用时，可提高漆膜的耐潮、耐盐雾和防适用于沿海地区和湿热带气候的钢结构表面打底刷涂或喷涂与磷化底漆和环氧磁漆、环氧防腐漆配套使用16-21云母氧化铁底漆具有良好的热稳定性、耐碱性，防锈性能超过红丹和硼钡防锈漆，无毒，而且价廉和原料来源丰富适用于热带气候和湿热和湿热条件下的钢结构表面防锈打底刷涂或喷涂与各类面漆配套使用环氧富锌底漆防腐性能优异，机械性能好，附着力强，漆膜中锌粉含量高，具有阴极保护作用，耐水性能优异。适用于车间预涂底漆刷涂或喷涂20-50不等约30无机富锌底漆具有良好的耐水性、耐油性、耐溶剂性、耐热性及耐干湿交替的盐雾的性能，有阴极保护作用，长期曝晒不老化适用于水塔、水槽、油罐及海洋钢构筑物表面防锈打底刷涂或喷涂可兼作面漆，如与环氧磁漆、乙烯磁漆配套使用，效果更好20-50不等约30表4常用面漆名称性能用途涂施方法配套要求价格（元/kg）各色油性调和漆耐候性较酯胶调和漆好，但干燥时间较长，漆膜较软适用作室内一般钢结构的面漆刷涂为主10-13各色酯胶调和漆干燥性能比油性调和漆好，漆膜较硬，有一定的耐水性适用作一般钢结构的面漆刷涂或喷涂9-11各色酚醛磁漆漆膜坚硬、光泽、附着力较好，但耐候性差适用作室内一般钢结构的面漆刷涂或喷涂与酯胶底漆、红丹防锈漆、灰防锈漆和铁红防锈漆配套使用18-...
