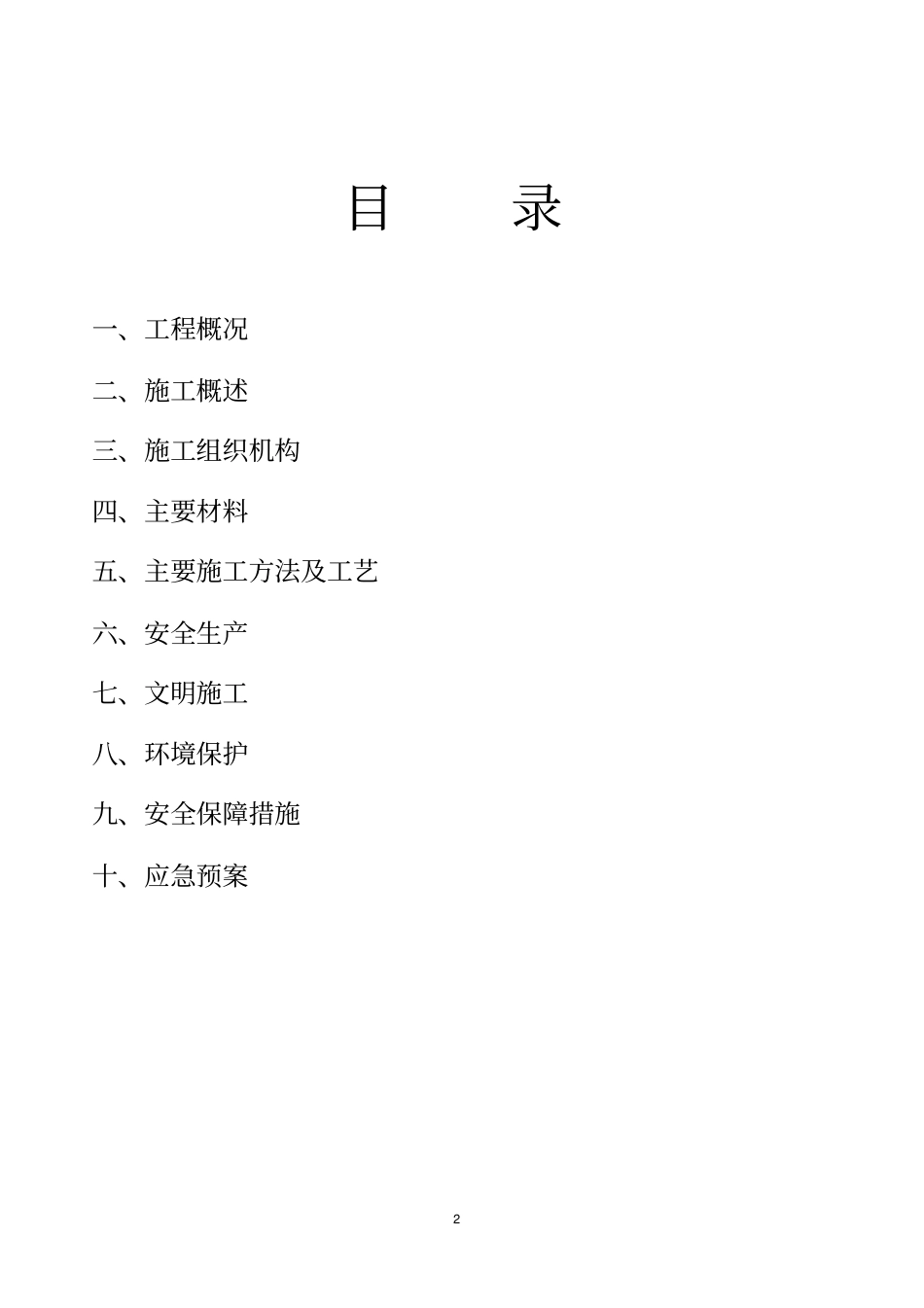

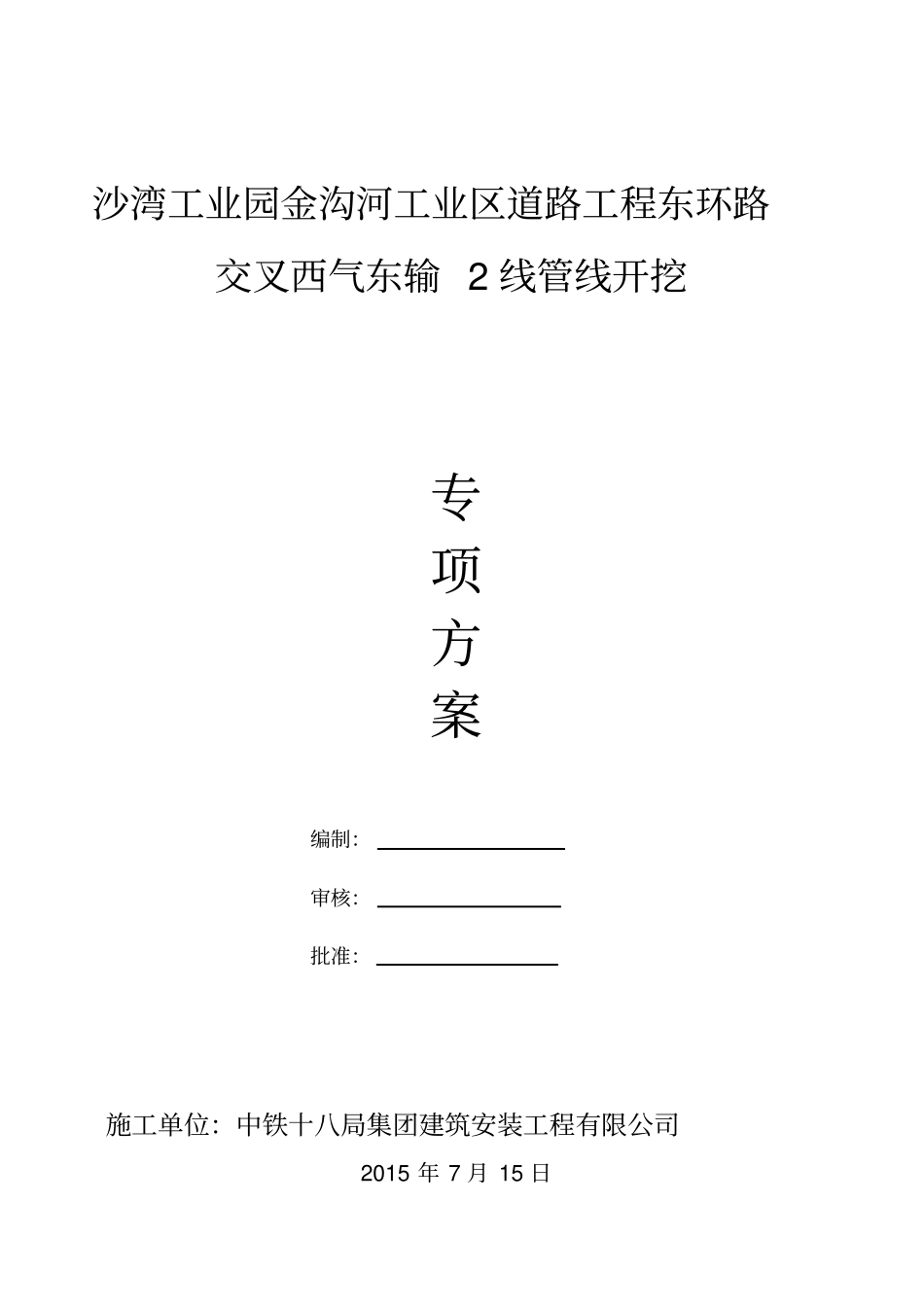

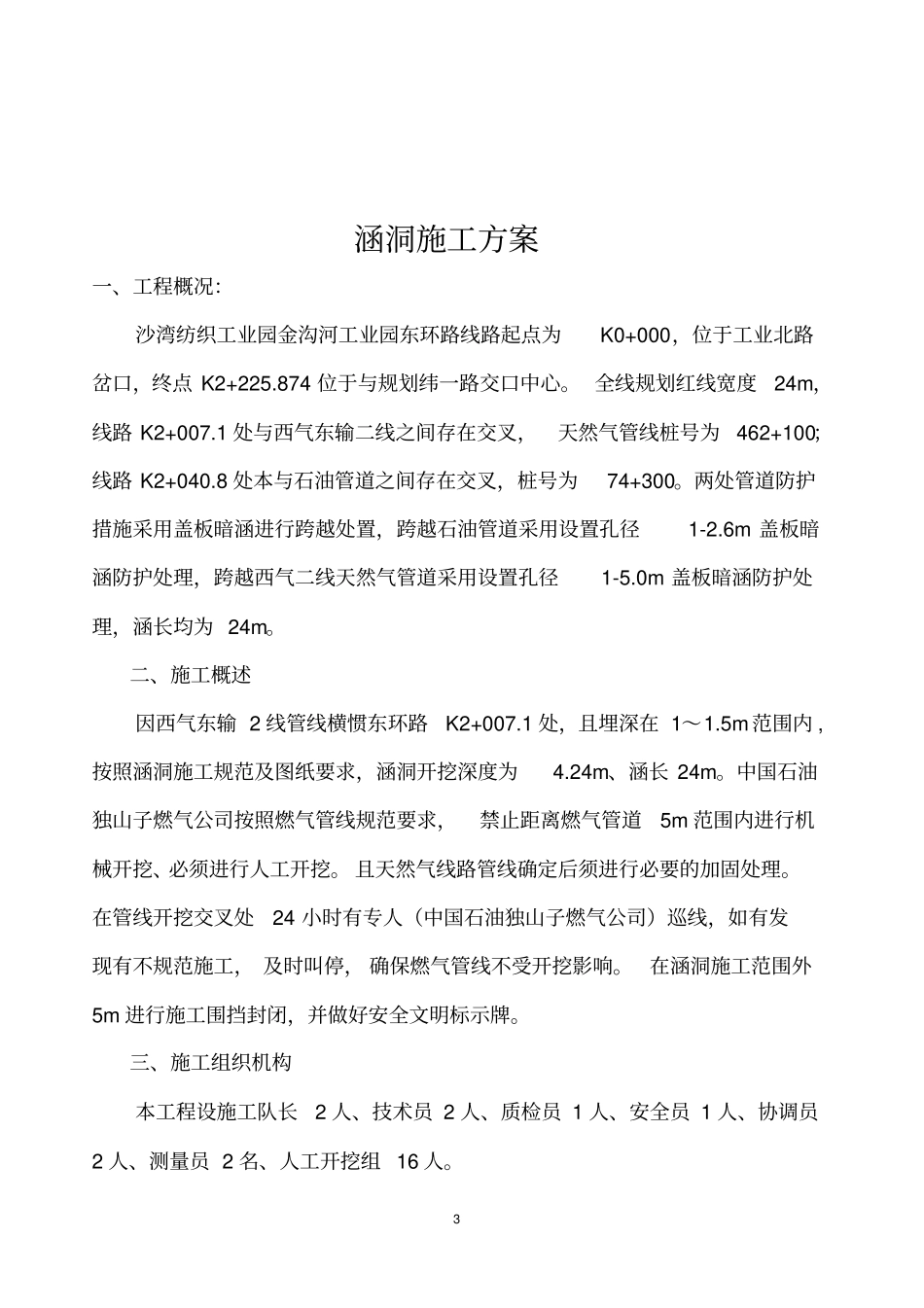

沙湾工业园金沟河工业区道路工程东环路交叉西气东输2线管线开挖专项方案编制：审核：批准：施工单位：中铁十八局集团建筑安装工程有限公司2015年7月15日2目录一、工程概况二、施工概述三、施工组织机构四、主要材料五、主要施工方法及工艺六、安全生产七、文明施工八、环境保护九、安全保障措施十、应急预案3涵洞施工方案一、工程概况：沙湾纺织工业园金沟河工业园东环路线路起点为K0+000，位于工业北路岔口，终点K2+225.874位于与规划纬一路交口中心。全线规划红线宽度24m，线路K2+007.1处与西气东输二线之间存在交叉，天然气管线桩号为462+100；线路K2+040.8处本与石油管道之间存在交叉，桩号为74+300。两处管道防护措施采用盖板暗涵进行跨越处置，跨越石油管道采用设置孔径1-2.6m盖板暗涵防护处理，跨越西气二线天然气管道采用设置孔径1-5.0m盖板暗涵防护处理，涵长均为24m。二、施工概述因西气东输2线管线横惯东环路K2+007.1处，且埋深在1～1.5m范围内,按照涵洞施工规范及图纸要求，涵洞开挖深度为4.24m、涵长24m。中国石油独山子燃气公司按照燃气管线规范要求，禁止距离燃气管道5m范围内进行机械开挖、必须进行人工开挖。且天然气线路管线确定后须进行必要的加固处理。在管线开挖交叉处24小时有专人（中国石油独山子燃气公司）巡线，如有发现有不规范施工，及时叫停，确保燃气管线不受开挖影响。在涵洞施工范围外5m进行施工围挡封闭，并做好安全文明标示牌。三、施工组织机构本工程设施工队长2人、技术员2人、质检员1人、安全员1人、协调员2人、测量员2名、人工开挖组16人。41、交叉工程施工人员配置见下图：工程名称工种投入本工程的人工施工队长技术员质量员安全员协调员测量员人工开挖组合计白城则线路交叉工程22112238482、交叉工程施工机械、设备配置序号设备名称型号单位数量备注1铁锹把20用于人工开挖2铁镐把20用于人工开挖2皮卡辆1运输8夯机台2分层夯实回填土11千斤顶16T个214导链5T个215导链3T个416草袋子条200交叉工程施工日期根据工程整体进度，暂定为7月20日至8月20日（提前3天通知贵方），施工工期将控制在30天以内。人工开挖控制在15天内，人工回填控制在5日内。如因自然或外部不可抗力等因素影响时，施工工期顺延。5交叉平面示意图K2+007.1西气东输二线管线交叉部位注：管线交叉点外侧5m范围内采用人工开挖，且5米范围外进行施工围挡封闭范围:28m*10m*2.1m，并做好安全文明标示牌；围挡采用2.1m高彩钢瓦。6四、主要材料采用商品砼现浇。五、主要施工方法及工艺(一)、施工准备施工前，根据业主提供的管网图注示及管道权属单位人员现场指定管线位置、深度、直径，采用人工开挖探明沟，直至管道完全暴露。在施工范围内的管线所在位置设立标示牌，标明管线名称，并按要求标出禁止开挖范围。管理人员要与现场直接操作人员交底到位，一定要将管线保护的重要性贯穿到每一位现场施工人员，严格执行管线相关部门对临近管线施工的要求，定期召开与管线相关部门的配合会，随时掌握管线的情况，在施工期间进行连续沉降观测，频率为每周两次，如发现特殊情况及时停止施工，在查明原因及采取措施后才能继续施工。施工中如发现管线有异常现象或管位有差异，可能对管线的安全和维修产生影响时应立即停止施工，同时与管线相关部门联系，落实保护管道措施后方可继续施工。(二)、放样施工前按设计图纸复核放线，结合现场实际情况，检查新建涵洞位置是否正确，地质情况是否与设计图纸所描述相符，避免因标高、位置和地质情况上的不符而对结构物的总体各项指标造成不必要的7影响。正式施工前清除基础上的植被及附着物，清除完成后根据设计盖板涵及通道的位置进行基础的定位放样。(三)、基坑开挖开挖前周边管线等情况进行了解，不清楚的情况下，可以向相关单位请求协助，进行现场管线情况确认，避免出现挖断或挖坏相关管线。开挖前要确定管道和光缆已经检测，并有明显的标志，管道安全距离外的沟必须提前挖好。根据测量人员放出的基坑开挖线进行开挖（根据土质及开挖深度确定放坡为1:1.5），一般情况每边应多挖0.5～1.0m。开挖采用人工使用圆头铁锹平铲开挖，如基坑开挖较深时分台阶...
