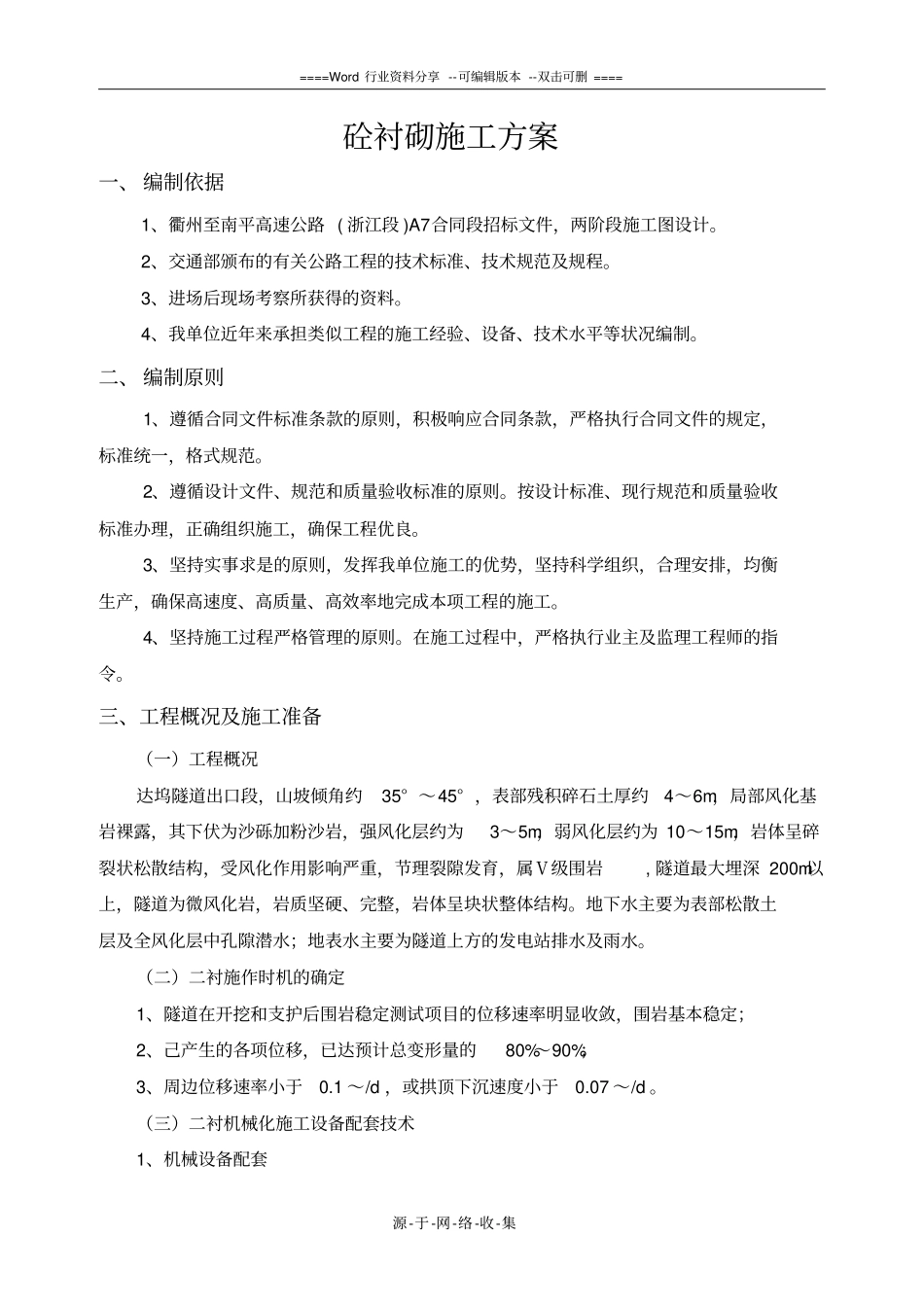

====Word行业资料分享--可编辑版本--双击可删====源-于-网-络-收-集砼衬砌施工方案一、编制依据1、衢州至南平高速公路(浙江段)A7合同段招标文件，两阶段施工图设计。2、交通部颁布的有关公路工程的技术标准、技术规范及规程。3、进场后现场考察所获得的资料。4、我单位近年来承担类似工程的施工经验、设备、技术水平等状况编制。二、编制原则1、遵循合同文件标准条款的原则，积极响应合同条款，严格执行合同文件的规定，标准统一，格式规范。2、遵循设计文件、规范和质量验收标准的原则。按设计标准、现行规范和质量验收标准办理，正确组织施工，确保工程优良。3、坚持实事求是的原则，发挥我单位施工的优势，坚持科学组织，合理安排，均衡生产，确保高速度、高质量、高效率地完成本项工程的施工。4、坚持施工过程严格管理的原则。在施工过程中，严格执行业主及监理工程师的指令。三、工程概况及施工准备（一）工程概况达坞隧道出口段，山坡倾角约35°～45°，表部残积碎石土厚约4～6m，局部风化基岩裸露，其下伏为沙砾加粉沙岩，强风化层约为3～5m，弱风化层约为10～15m，岩体呈碎裂状松散结构，受风化作用影响严重，节理裂隙发育，属Ⅴ级围岩,隧道最大埋深200m以上，隧道为微风化岩，岩质坚硬、完整，岩体呈块状整体结构。地下水主要为表部松散土层及全风化层中孔隙潜水；地表水主要为隧道上方的发电站排水及雨水。（二）二衬施作时机的确定1、隧道在开挖和支护后围岩稳定测试项目的位移速率明显收敛，围岩基本稳定；2、己产生的各项位移，已达预计总变形量的80%～90%；3、周边位移速率小于0.1～/d，或拱顶下沉速度小于0.07～/d。（三）二衬机械化施工设备配套技术1、机械设备配套====Word行业资料分享--可编辑版本--双击可删====源-于-网-络-收-集设备选型配套情况见“进场设备报验单”。2、保证衬砌作业连续性的措施1）合理配置机械设备，储备充足的机械设备易损件，做到设备有用有备；加强机械设备操作手现场培训和设备检修保养。2）建立衬砌前的设备检查制度，设备有故障或能力不匹配不开盘。3）对工程量较大的部位采用双系统作业，即采用两套衬砌台车、两台砼输送泵左右两侧同时进行工作，但宜适当放慢砼灌注速度，以避免台车上浮。四、施工工艺和方法（一）施工方法暗洞正常段采用大钢模板衬砌台车定位浇筑。（二）施工工艺流程正常段二次衬砌施工工艺流程见下图（三）施工工艺要点1、二次衬砌在围岩和初期支护变形满足下列条件后方进行：a、隧道周边变形速率有明显减缓趋势；b、水平收敛（拱脚附近）速度小于/d，拱顶下沉速度小于/d；d、施作二次衬砌前的总变形量，已达预计总变形量的80%以上；2、钢筋绑扎、焊接3、台车控制标准a、轨道中心距m，允许误差±1cm；b、轨面标高比隧道路面中心高35cm，允许误差±1cm。c、两侧电缆沟盖板以下部分，人工立模先行浇筑。d、台车就位时，先调顶模中心标高，然后由顶模支撑梁上横向丝杆调整顶模中线符合要求。最后由侧向丝杠电动调节边模张开度，调整到位后放下翻转模和底脚斜撑丝杠加防水板铺设测设中心线、标高衬砌台车就位钢筋绑扎预埋件固定检查评定拆模、台车转入下一循环砼灌注隐蔽部位检查养生====Word行业资料分享--可编辑版本--双击可删====源-于-网-络-收-集固。4、二次衬砌砼混合料由自动计量拌和站生产，砼坍落度控制在9～11cm，运输过程中要注意的坍落度损失，以确保砼质量。5、二次衬砌砼灌注前注意以下几点a、复查台车模板及中心高是否符合要求，仓内尺寸是否符合要求；b、台车及挡头模安装定位是否牢靠；c、止水带、止水条安装是否符合设计及规范要求；d、模板接缝是否填塞紧密；e、脱模剂是否涂刷均匀；f、基仓清理是否干净，底脚施工缝（如有）是否处理；g、输送泵接头是否密闭，机械运转是否正常。h、预埋件加工准备是否齐全，位置标定是否准确。6、二次衬砌砼灌注时注意以下几点a、砼采用分层、对称浇注，每层浇筑厚度不得大于1m。两侧高度差控制在50cm以内，输送软管管口至浇筑面垂距控制在以内，以防砼离析。浇注过程要连续，避免停歇造成“冷缝”，间歇时间一般不得超过1.5h，否则按施工缝处理。b、当砼浇至...
