硅锰合金的冶炼VIP免费

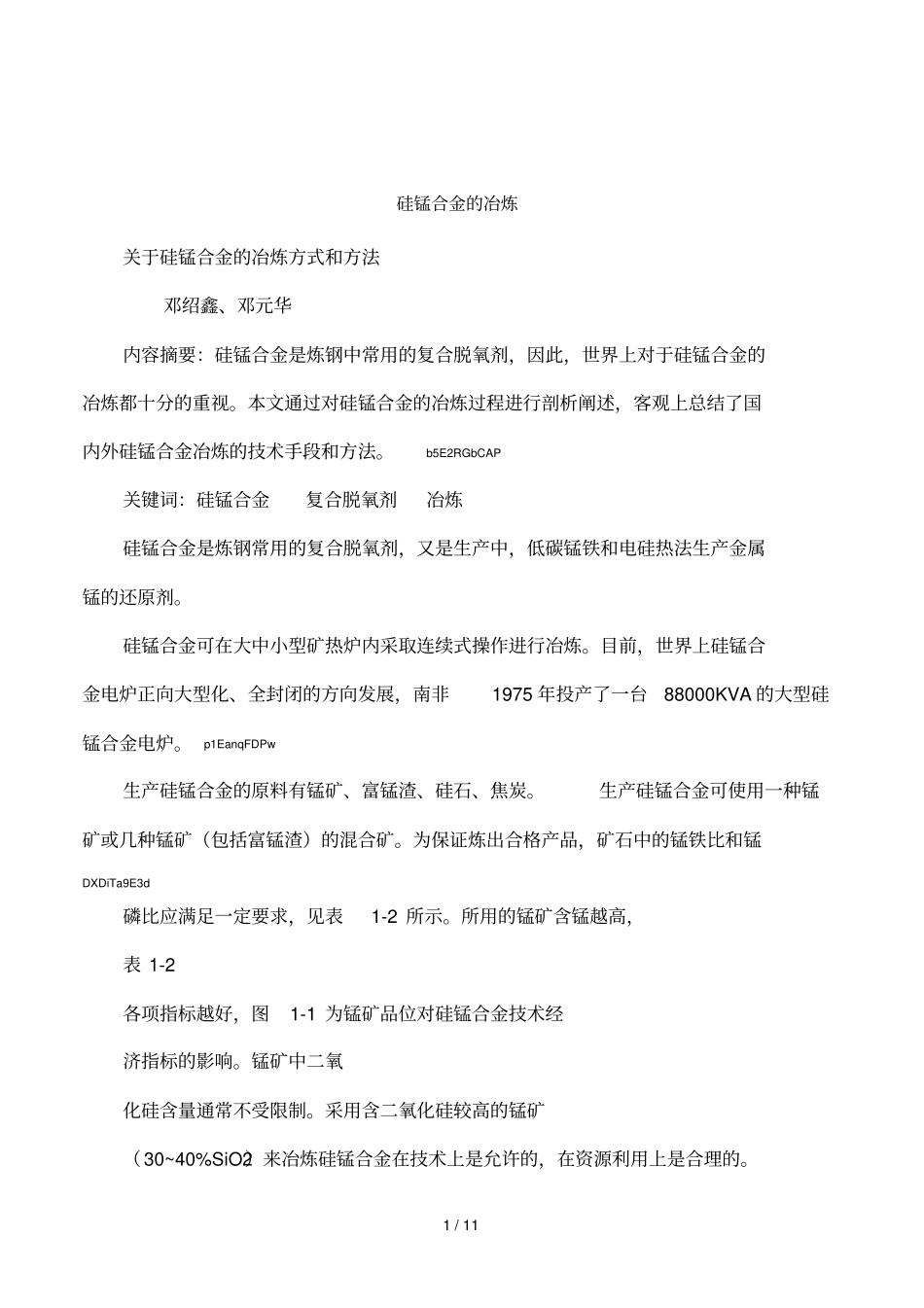

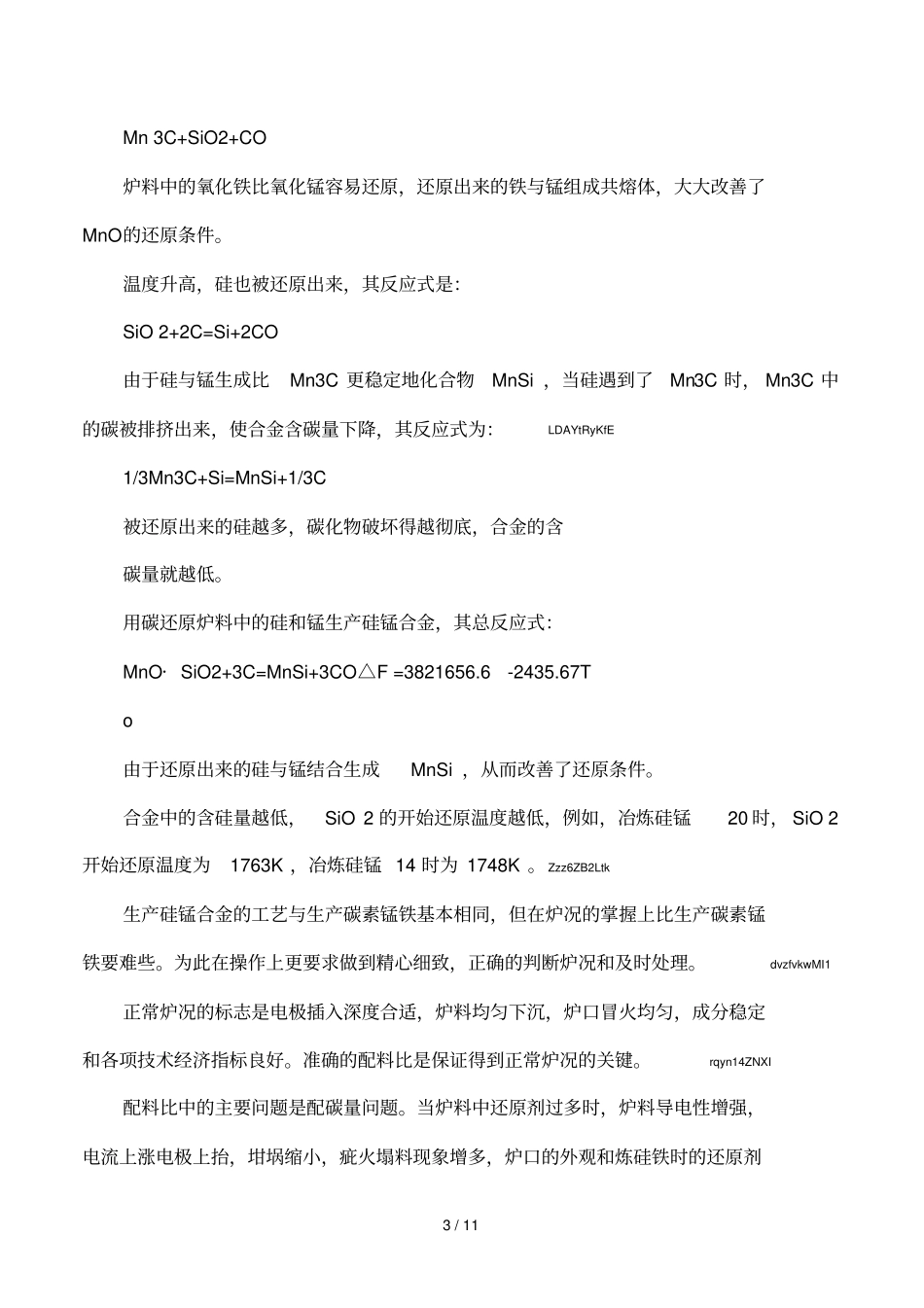

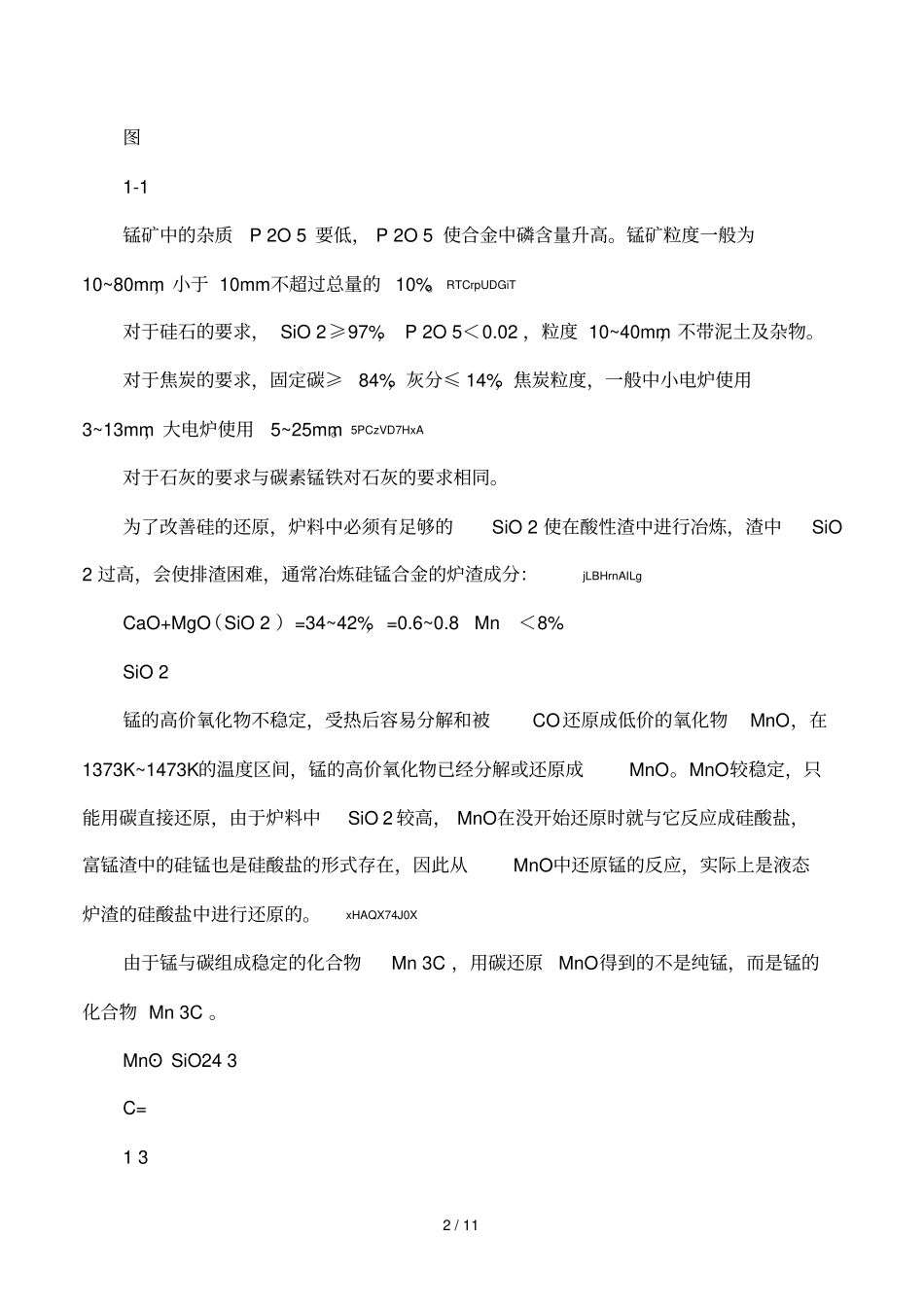

1/11硅锰合金的冶炼关于硅锰合金的冶炼方式和方法邓绍鑫、邓元华内容摘要：硅锰合金是炼钢中常用的复合脱氧剂，因此，世界上对于硅锰合金的冶炼都十分的重视。本文通过对硅锰合金的冶炼过程进行剖析阐述，客观上总结了国内外硅锰合金冶炼的技术手段和方法。b5E2RGbCAP关键词：硅锰合金复合脱氧剂冶炼硅锰合金是炼钢常用的复合脱氧剂，又是生产中，低碳锰铁和电硅热法生产金属锰的还原剂。硅锰合金可在大中小型矿热炉内采取连续式操作进行冶炼。目前，世界上硅锰合金电炉正向大型化、全封闭的方向发展，南非1975年投产了一台88000KVA的大型硅锰合金电炉。p1EanqFDPw生产硅锰合金的原料有锰矿、富锰渣、硅石、焦炭。生产硅锰合金可使用一种锰矿或几种锰矿（包括富锰渣）的混合矿。为保证炼出合格产品，矿石中的锰铁比和锰DXDiTa9E3d磷比应满足一定要求，见表1-2所示。所用的锰矿含锰越高，表1-2各项指标越好，图1-1为锰矿品位对硅锰合金技术经济指标的影响。锰矿中二氧化硅含量通常不受限制。采用含二氧化硅较高的锰矿（30~40%SiO2）来冶炼硅锰合金在技术上是允许的，在资源利用上是合理的。2/11图1-1锰矿中的杂质P2O5要低，P2O5使合金中磷含量升高。锰矿粒度一般为10~80mm，小于10mm不超过总量的10%。RTCrpUDGiT对于硅石的要求，SiO2≥97%，P2O5＜0.02，粒度10~40mm，不带泥土及杂物。对于焦炭的要求，固定碳≥84%，灰分≤14%，焦炭粒度，一般中小电炉使用3~13mm，大电炉使用5~25mm。5PCzVD7HxA对于石灰的要求与碳素锰铁对石灰的要求相同。为了改善硅的还原，炉料中必须有足够的SiO2使在酸性渣中进行冶炼，渣中SiO2过高，会使排渣困难，通常冶炼硅锰合金的炉渣成分：jLBHrnAILgCaO+MgO（SiO2）=34~42%，=0.6~0.8Mn＜8%SiO2锰的高价氧化物不稳定，受热后容易分解和被CO还原成低价的氧化物MnO，在1373K~1473K的温度区间，锰的高价氧化物已经分解或还原成MnO。MnO较稳定，只能用碳直接还原，由于炉料中SiO2较高，MnO在没开始还原时就与它反应成硅酸盐，富锰渣中的硅锰也是硅酸盐的形式存在，因此从MnO中还原锰的反应，实际上是液态炉渣的硅酸盐中进行还原的。xHAQX74J0X由于锰与碳组成稳定的化合物Mn3C，用碳还原MnO得到的不是纯锰，而是锰的化合物Mn3C。MnO·SiO243C=133/11Mn3C+SiO2+CO炉料中的氧化铁比氧化锰容易还原，还原出来的铁与锰组成共熔体，大大改善了MnO的还原条件。温度升高，硅也被还原出来，其反应式是：SiO2+2C=Si+2CO由于硅与锰生成比Mn3C更稳定地化合物MnSi，当硅遇到了Mn3C时，Mn3C中的碳被排挤出来，使合金含碳量下降，其反应式为：LDAYtRyKfE1/3Mn3C+Si=MnSi+1/3C被还原出来的硅越多，碳化物破坏得越彻底，合金的含碳量就越低。用碳还原炉料中的硅和锰生产硅锰合金，其总反应式：MnO·SiO2+3C=MnSi+3CO△F=3821656.6-2435.67To由于还原出来的硅与锰结合生成MnSi，从而改善了还原条件。合金中的含硅量越低，SiO2的开始还原温度越低，例如，冶炼硅锰20时，SiO2开始还原温度为1763K，冶炼硅锰14时为1748K。Zzz6ZB2Ltk生产硅锰合金的工艺与生产碳素锰铁基本相同，但在炉况的掌握上比生产碳素锰铁要难些。为此在操作上更要求做到精心细致，正确的判断炉况和及时处理。dvzfvkwMI1正常炉况的标志是电极插入深度合适，炉料均匀下沉，炉口冒火均匀，成分稳定和各项技术经济指标良好。准确的配料比是保证得到正常炉况的关键。rqyn14ZNXI配料比中的主要问题是配碳量问题。当炉料中还原剂过多时，炉料导电性增强，电流上涨电极上抬，坩埚缩小，疵火塌料现象增多，炉口的外观和炼硅铁时的还原剂4/11过多时有些相同，由于炉料中有过多的还原剂，二氧化硅还原较多因而合金中硅高。若还原剂过剩量太大，电极上抬很严重，炉底温度低，合金中硅含量反而下降。EmxvxOtOco当炉料中还原剂不足时，电极下插深，炉口火焰低，发暗，由于还原剂不足，渣中二氧化硅高，渣发粘，出铁时铁渣不分，合金中硅低碳高。SixE2yXPq5配碳量是根据公式计算出来的，但要把炉上的一些实际情况考虑进去。例如炉渣碱度大渣稀，出铁带走的生料多，配料量可以大些，又如旧的出铁口炉眼大，出铁时带走的焦炭多...
