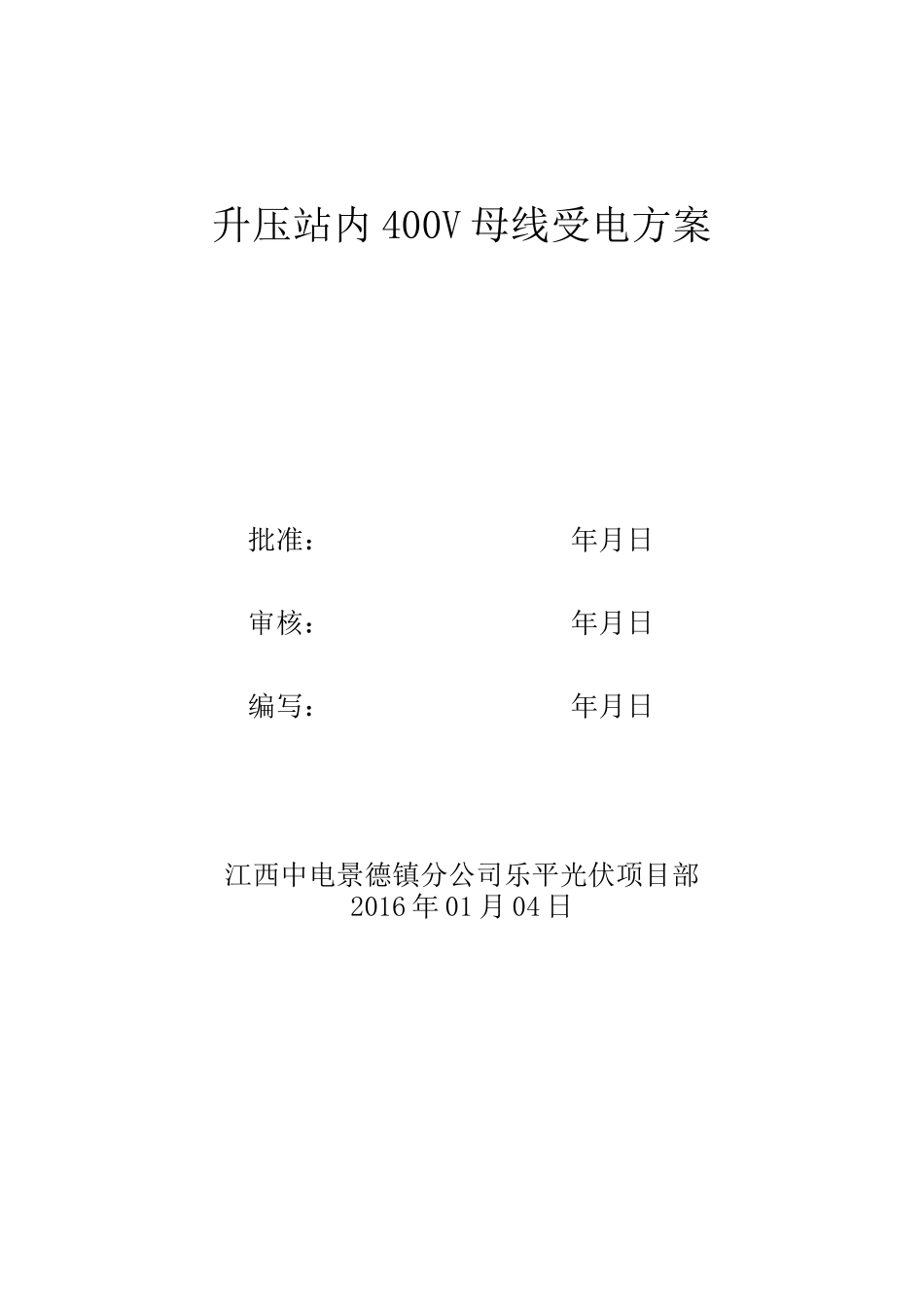

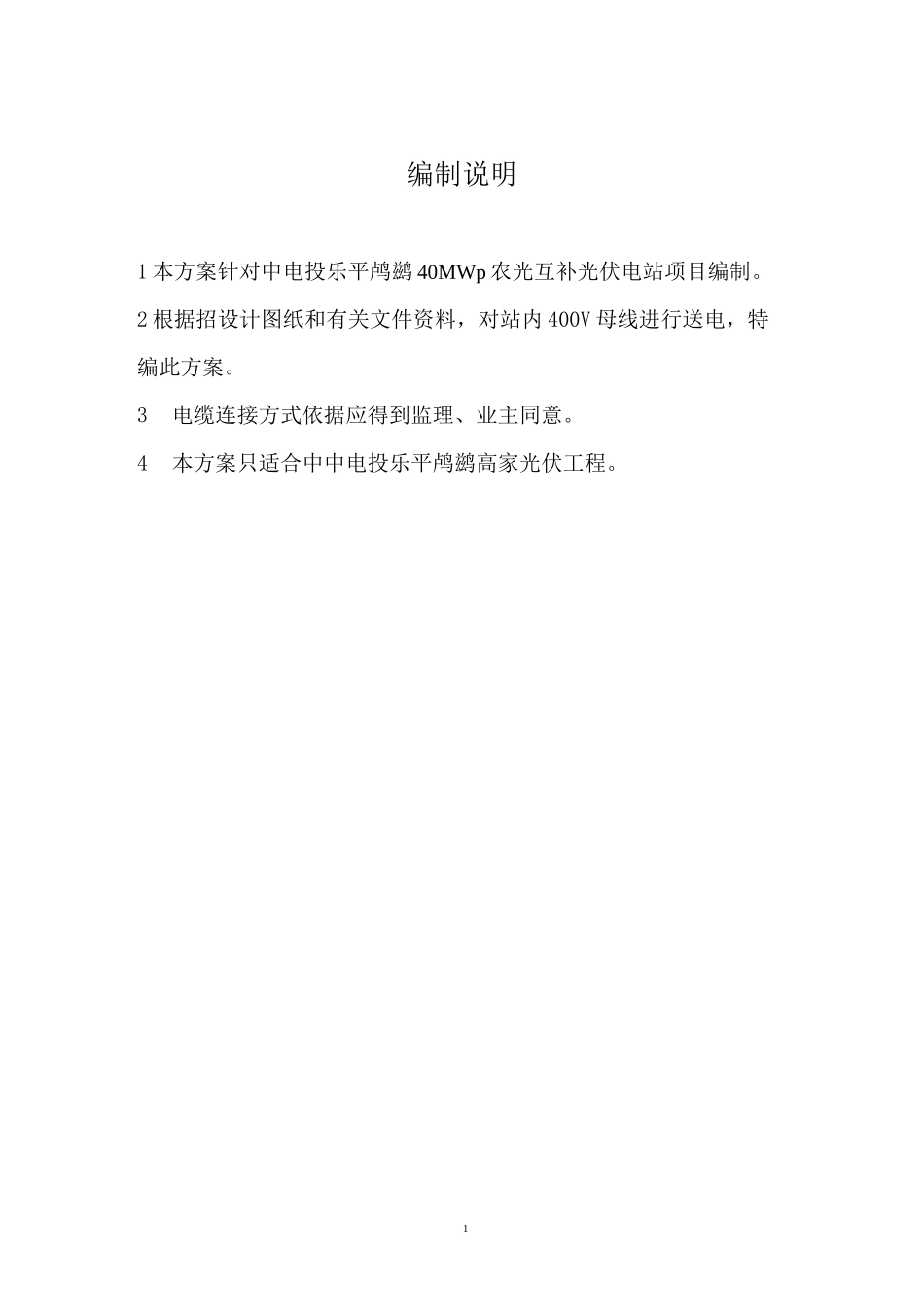

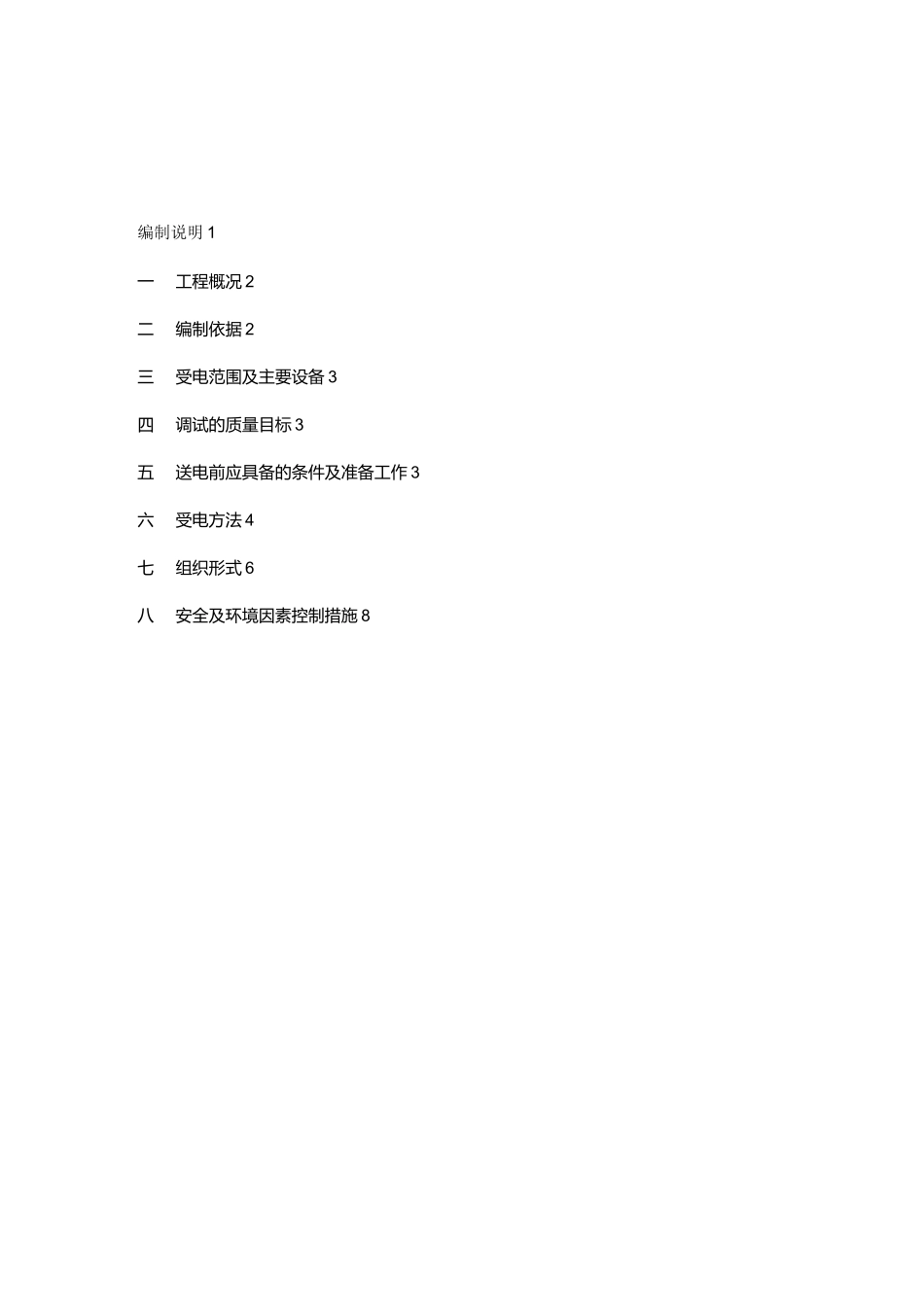

升压站内400V母线受电方案批准：年月日审核：年月日编写：年月日江西中电景德镇分公司乐平光伏项目部2016年01月04日编制说明1一工程概况2二编制依据2三受电范围及主要设备3四调试的质量目标3五送电前应具备的条件及准备工作3六受电方法4七组织形式6八安全及环境因素控制措施81编制说明1本方案针对中电投乐平鸬鹚40MWp农光互补光伏电站项目编制。2根据招设计图纸和有关文件资料，对站内400V母线进行送电，特编此方案。3电缆连接方式依据应得到监理、业主同意。4本方案只适合中中电投乐平鸬鹚高家光伏工程。2中电投乐平如•-6升压站内400V母线受电方案一工程概况中电投乐平鸬鹚高家光伏工程电站站址位于江西省景德镇乐平市鸬鹚乡龙口村。I期40MWp、II期30MWp共7条回路进升压站，其中I期40MWp有4条回路，每条回路由9台箱变并接在一起，再进升压站,。1期分南北两区，共有36阵列，其中南区有21阵列，北区有15阵列，共有36个箱变（浙江宁波天安制造），二编制依据2.1《电业安全工作规程》（发电厂和变电所电气部分）DL408-1991;2.2《继电保护和安全自动装置技术规程》GB/T14285—2006;2.3《防止电力生产重大事故的二十五项重点要求》；2.4《国家电网公司十八项电网重大反事故措施》（试行）；2.5《电力设备交接和预防试验规程》；2.6江西设计院电气一次、二次施工图；2.7电气一次、二次设备制造厂有关图纸及技术资料。2.8《电气装置安装工程接地装置施工及验收规范》GB50169—20062.9《电气装置安装工程电缆线路施工及验收规范》GB50168-20062.10《南方电网工程施工工艺控制规范》Q/CSG11105.2-20082.11《中国南方电网公司十项重点反事故措施》2.12集团公司《光伏发电站施工质量检查及验收规程》3三受电范围及主要设备3.1受电的系统运行方式、倒送电电源、倒送电操作、倒送电结束后的运行方式由业主部门统一调度，施工单位配合。3.2倒送电受电范围：3.2.1400V母线。3.2.2站备变至400V备用进线间隔开关及400V母线。3.2.3400V母线之间的联络开关及其相关设备。3.2.4上述范围内的所有CT、PT。3.2.5二次部分：与受电设备相关的所有二次回路及二次设备3.3主要设备3.3.1400V备用电源进线开关型号：MT10N23.3.2400V母线四调试的质量目标400V母线送电，400V系统的一次设备及其二次回路符合有关检验规程及设计要求，满足《国家电网公司十八项电网重大反事故措施》、《防止电力生产重大事故的二十五项重点要求》继电保护专业重点实施的要求，验评标准达到优良。五送电前应具备的条件及准备工作受电前应由新能源项目部、中电投工程公司景德镇项目部、湖南友源工程监理咨询科技有限公司乐平鸬鹚光电监理部等各方共同组织进行一次全面的检查，4检查内容应包括如下内容但应不限于此：5.1检查所有受电的一次设备目测相位正确。5.2测量所有受电的一次设备绝缘良好并作好记录。5.3与本次受电有关的一、二次设备、接地系统均应安装调试结束，符合设计要求，回路经试操作正确无误，经监理单位检验验收合格。5.4检查所有电流回路无开路现象，电压回路无短路现象，端子排无松动现象，试验前将所有端子排紧固一遍。5.6检查受电范围内的各保护装置经调试合格，整定值与整定通知书相符，上报监理和业主。5.7送电前，相关道路和受电部分及周围场地应平整，安全通道应畅通；消防、照明、通讯设备应齐全。5.8安装作业人员撤离工作现场，配电室等受电设备的区、段门锁齐全，投运设备悬挂标示牌、警示牌。带电部分的对地安全距离符合安规要求。5.9在受电现场，受电设备应有系统接线图并应按图标号清晰。受电时，现场应有专人监视被试设备，如有异常应立即汇报。5.10400V开关室接地系统应完成，接地电阻符合要求。5.11使用的仪器序号仪器、仪表名称型号制造厂家编号1数字万用表FLUKE-17B美国FLUKE/2兆欧表ZC25B-4型上海第六电表厂1-0130六受电方法56.1连接方式设计为两根3x185+1x70的低压电缆通过站备变进入400V备用电源进线开关，对母线供电，考虑目前站内负荷及母线送电后只对直流系统和操作电源送电，因此改用一根3x185+1x70的低压电缆与一根3x35+1x16的低压电缆对接，3x35+1x16的电缆接入施工电源柜，3x185+1x70的电...
