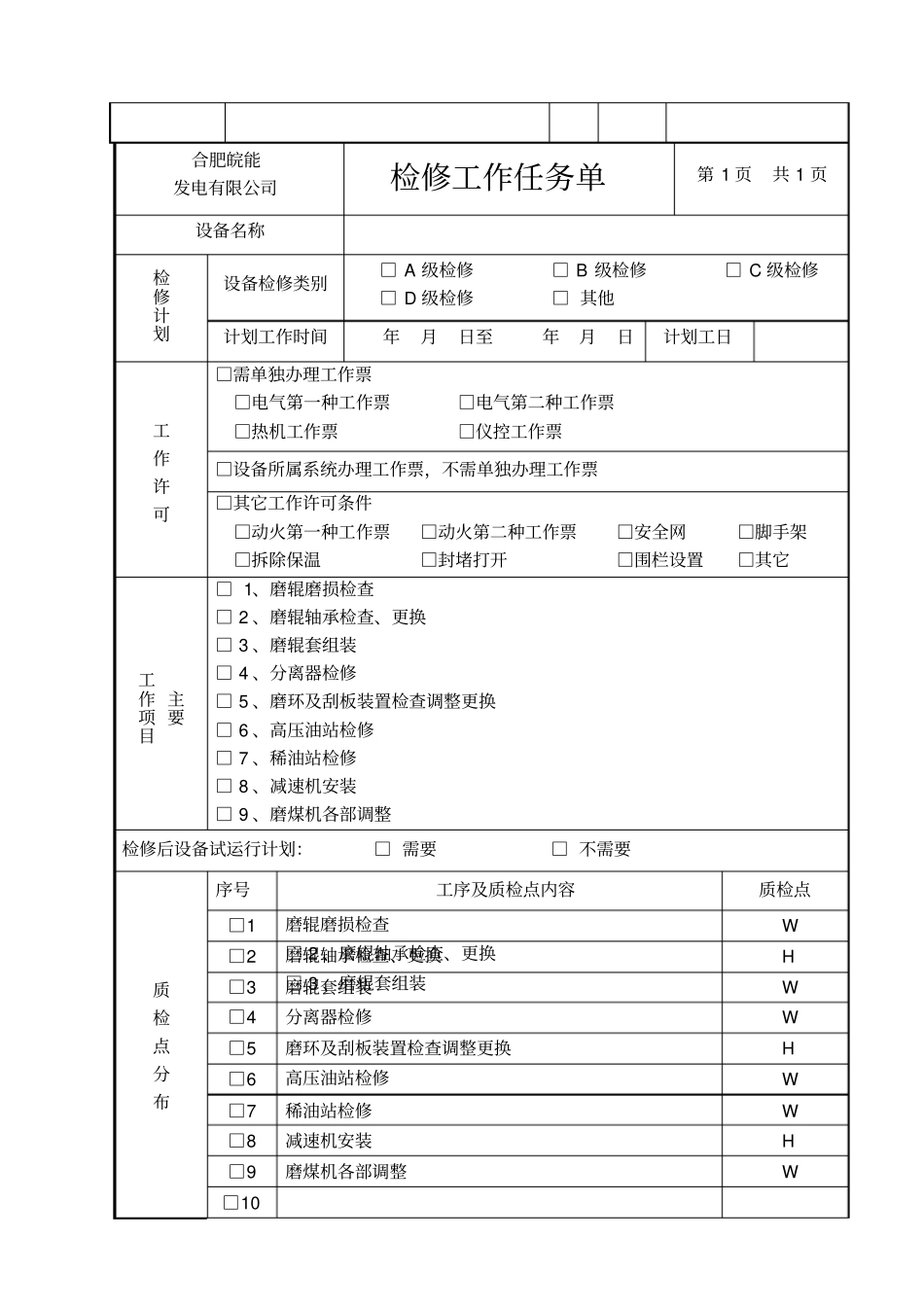

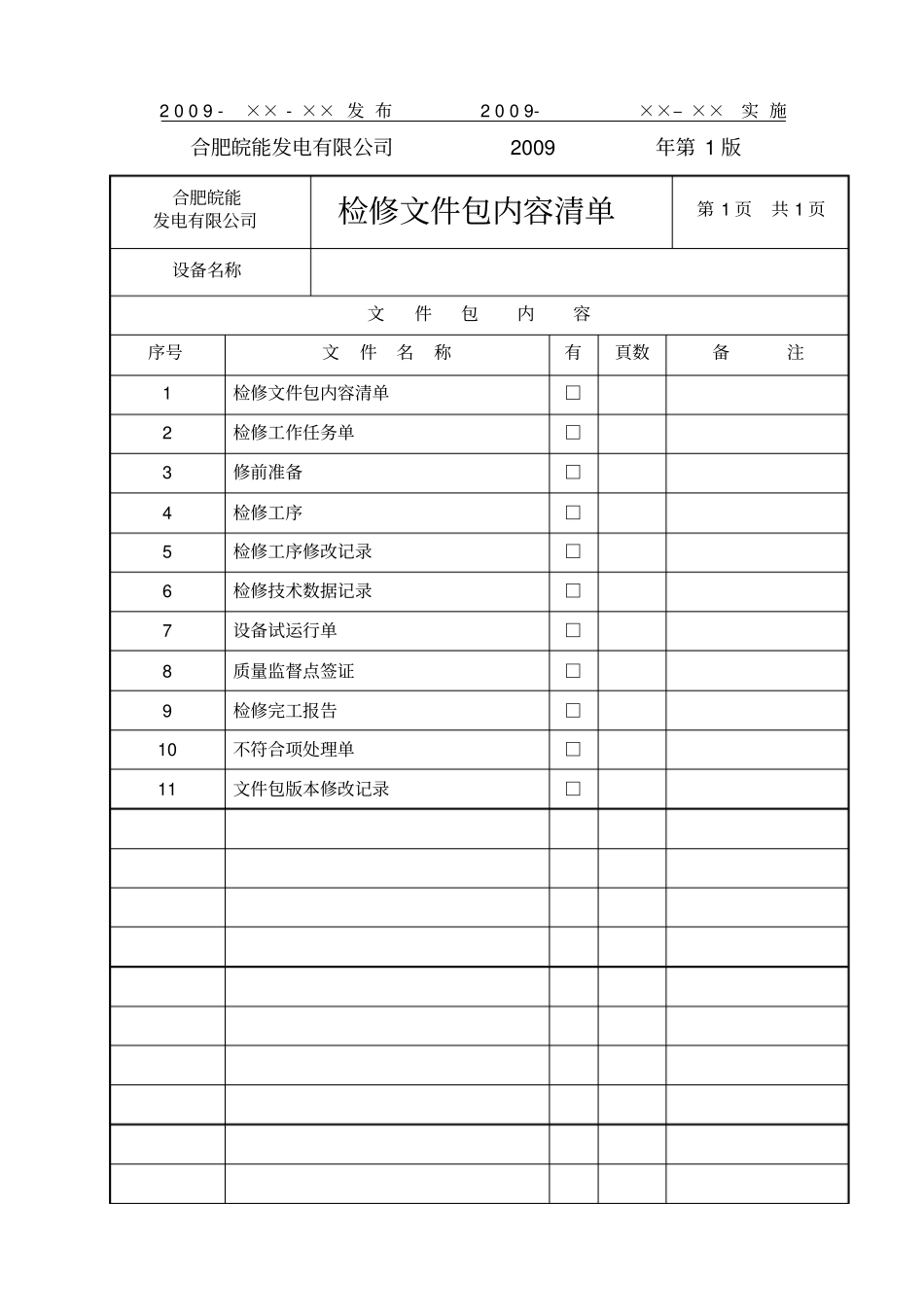

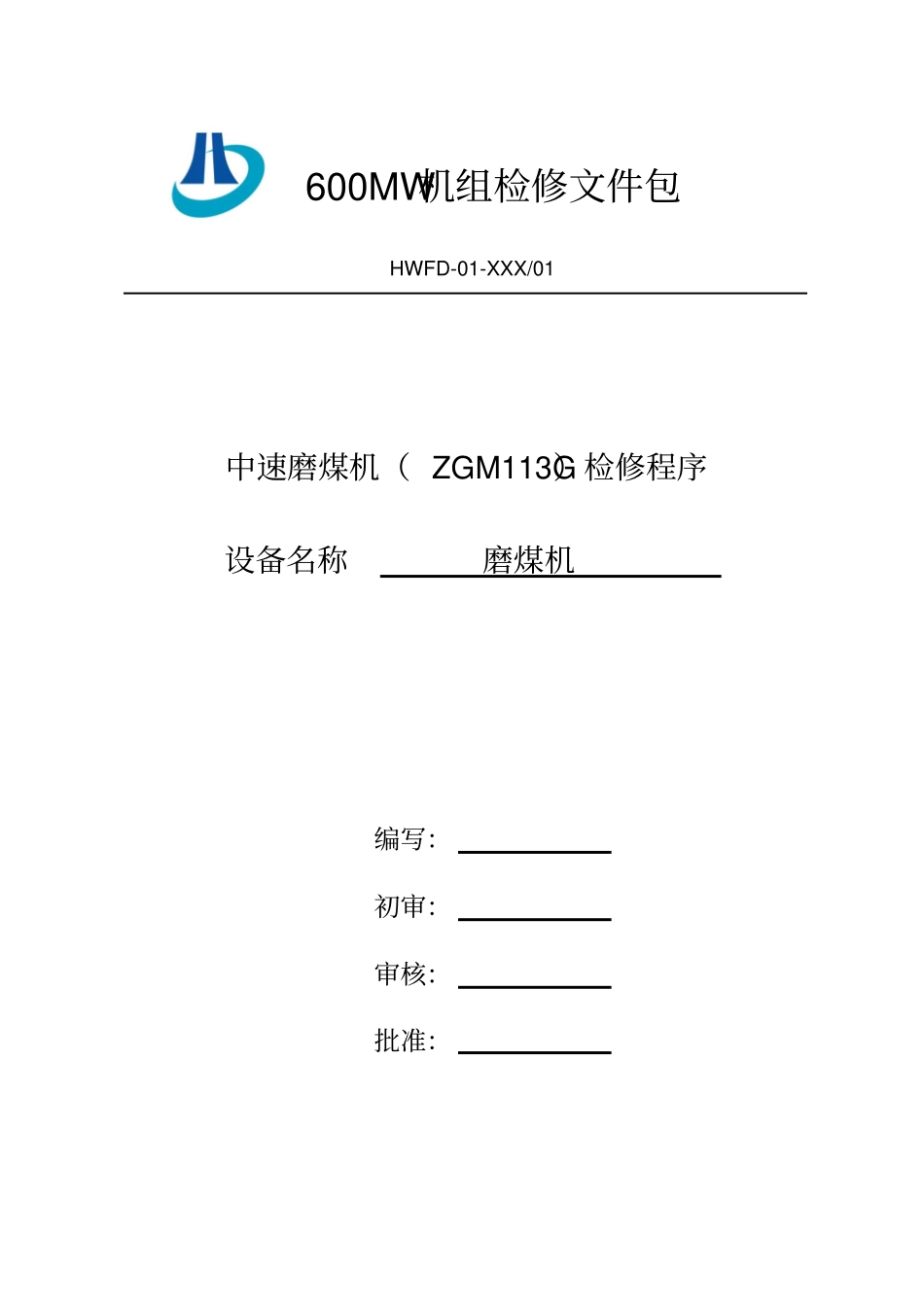

600MW机组检修文件包HWFD-01-XXX/01中速磨煤机(ZGM113G)检修程序设备名称磨煤机编写:初审:审核:批准:2009-××-××发布2009-××–××实施合肥皖能发电有限公司2009年第1版合肥皖能发电有限公司检修文件包内容清单第1页共1页设备名称文件包内容序号文件名称有頁数备注1检修文件包内容清单□2检修工作任务单□3修前准备□4检修工序□5检修工序修改记录□6检修技术数据记录□7设备试运行单□8质量监督点签证□9检修完工报告□10不符合项处理单□11文件包版本修改记录□合肥皖能发电有限公司检修工作任务单第1页共1页设备名称检修计划设备检修类别□A级检修□B级检修□C级检修□D级检修□其他计划工作时间年月日至年月日计划工日工作许可□需单独办理工作票□电气第一种工作票□电气第二种工作票□热机工作票□仪控工作票□设备所属系统办理工作票,不需单独办理工作票□其它工作许可条件□动火第一种工作票□动火第二种工作票□安全网□脚手架□拆除保温□封堵打开□围栏设置□其它主要工作项目□1、磨辊磨损检查□2、磨辊轴承检查、更换□3、磨辊套组装□4、分离器检修□5、磨环及刮板装置检查调整更换□6、高压油站检修□7、稀油站检修□8、减速机安装□9、磨煤机各部调整检修后设备试运行计划:□需要□不需要质检点分布序号工序及质检点内容质检点□1磨辊磨损检查□2、磨辊轴承检查、更换W□2磨辊轴承检查、更换□3、磨辊套组装H□3磨辊套组装W□4分离器检修W□5磨环及刮板装置检查调整更换H□6高压油站检修W□7稀油站检修W□8减速机安装H□9磨煤机各部调整W□10合肥皖能发电有限公司修前准备第1页共3页设备名称一设备基本参数厂家:北京电力设备总厂标准碾磨力:87.7(当R90=16%,HGI=80,WY=4%)额定功率:570KW电动机功率:630KW电动机电压:6000V电动机转速:990r/min电动机转向:逆时针(正对电机输入轴)磨煤机磨盘转速:24.2r/min磨煤机旋转方向:顺时针(俯视)通风阻力:≤6540Pa磨煤机磨煤电消耗率:6-10KW·h/t煤种范围:烟煤,部分贫煤和部分褐煤电动机:为高启动转矩异步电动机,型号YMKQ600-6,额定功率630kW,额定电压6000V,990转/分钟。减速机为立式伞齿轮行星减速机。加载油缸:磨煤机有3个加载油缸,按120度均布,每个缸体上安装一个蓄能器,油缸上部与拉杆相连,下部装有关节轴承,利用它将油缸固定在基础的拉杆座上。油缸直径为200mm,活塞杆直径为100mm,活塞行程为300mm,额定压力为20MPa。二设备修前状况三安全注意事项1、磨煤机检修前检修、运行人员同时确认检修设备安全隔离措施是否全部落实。2、设置设备检修安全防护围栏,清除设备积粉、积物。检修现场的地面应铺设橡胶板。3、起吊设备,工具已按规程进行检查试验和校验合格。4、施工现场布置施工电源必须有漏电保安器装置。现场必须有良好的照明。应该有36V以下的安全电源。5、检修工器具备件摆放整齐有序。6、对各零件配合加工表面必须擦洗干净,并涂上规定的油膜。合肥皖能发电有限公司修前准备第2页共3页设备名称四工作票准备1电气第一种工作票□2电气第二种工作票□3热机工作票□4仪控工作票□5动火第一种工作票□6动火第二种工作票□五材料准备序号材料名称检查结果序号材料名称检查结果1□4□2□5□3□6□六备件准备序号备件名称型号数量检查结果1.磨本体橡胶密封件/1□2.润滑系统密封件/1□3.液压系统密封件/1□4.滤网/1□5.螺杆泵/1□6.比例溢流阀/1□7.电机侧半联轴器/1□8.齿轮泵/1□9.YG2胀锚螺栓M16*1401□10.平垫圈161□11.刮板装置/1□12.喷嘴静环/1□13.磨环托盘/1□14.衬板/1□15.盖板/1□16.锥形罩/1□17.旋转喷嘴环/1□合肥皖能发电有限公司修前准备第3页共3页设备名称七检修工器具序号工具名称型号数量检查结果1.磨辊专用工具MG40.611□2.耐磨衬板专用工具MG40.621□3.传动盘专用工具MG40.631□4.减速机专用工具MG40.641□5.盘车装置MG40.651□6.拉杆专用工具MG40.661□7.基础安装专用工具MG40.671□8.检修小车MG40.681□9.液压千斤顶5吨3□10.千斤顶8吨4□11.千斤顶32吨4□12.超高压手动泵4□13.手拉葫芦2吨6□14.手拉葫芦5吨2□15.手拉葫芦10吨2□16.梅花扳手17-192□...
