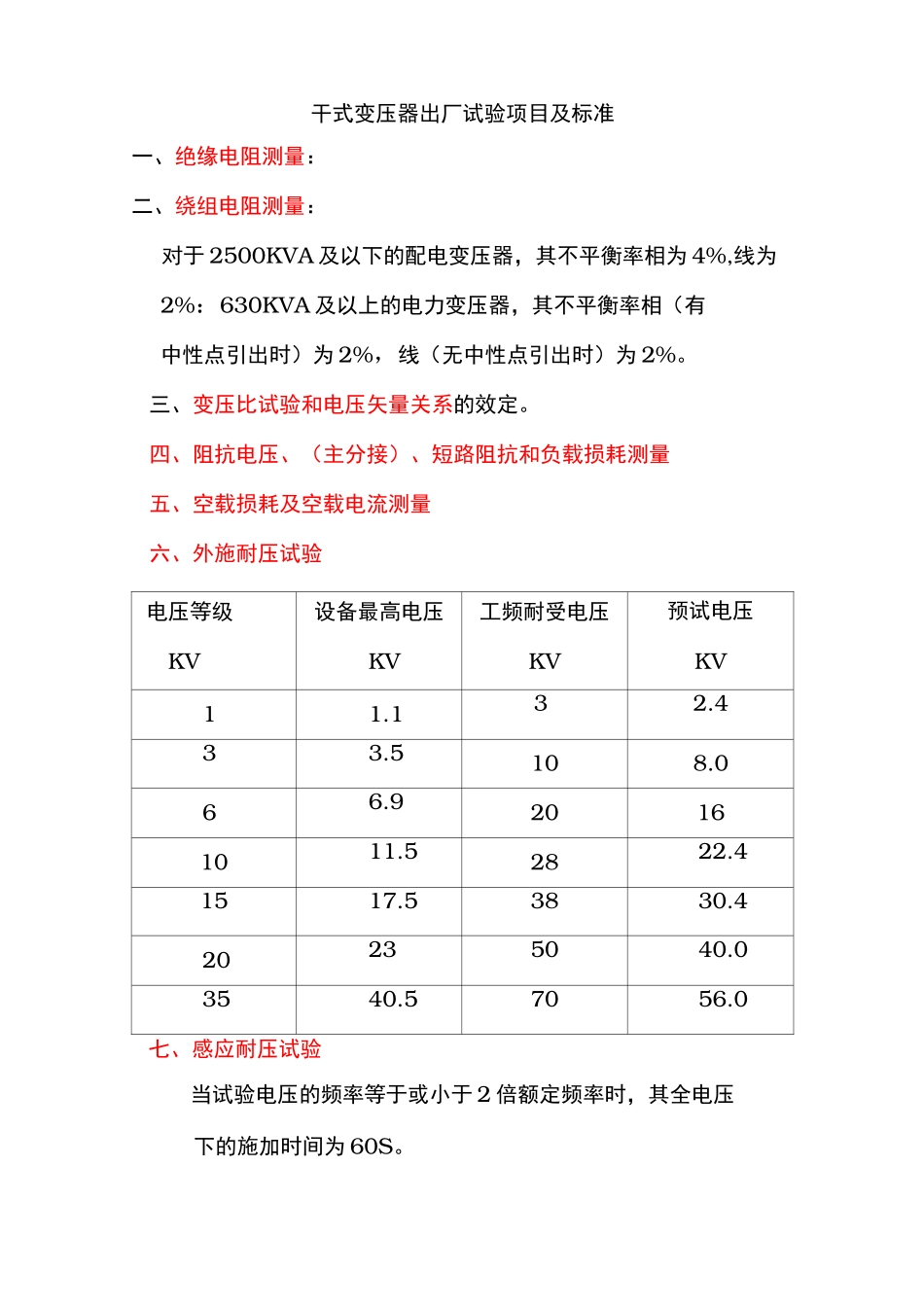

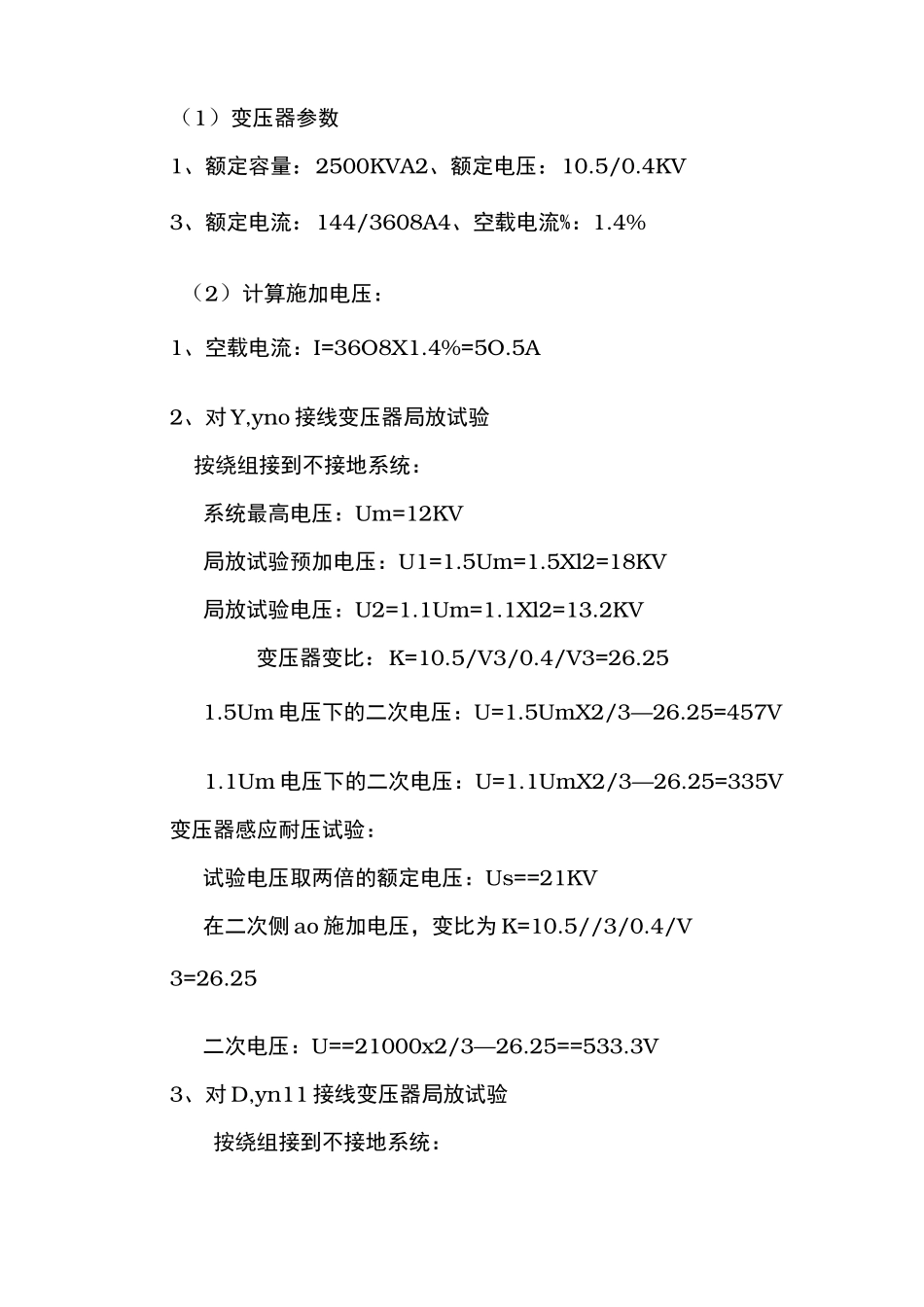

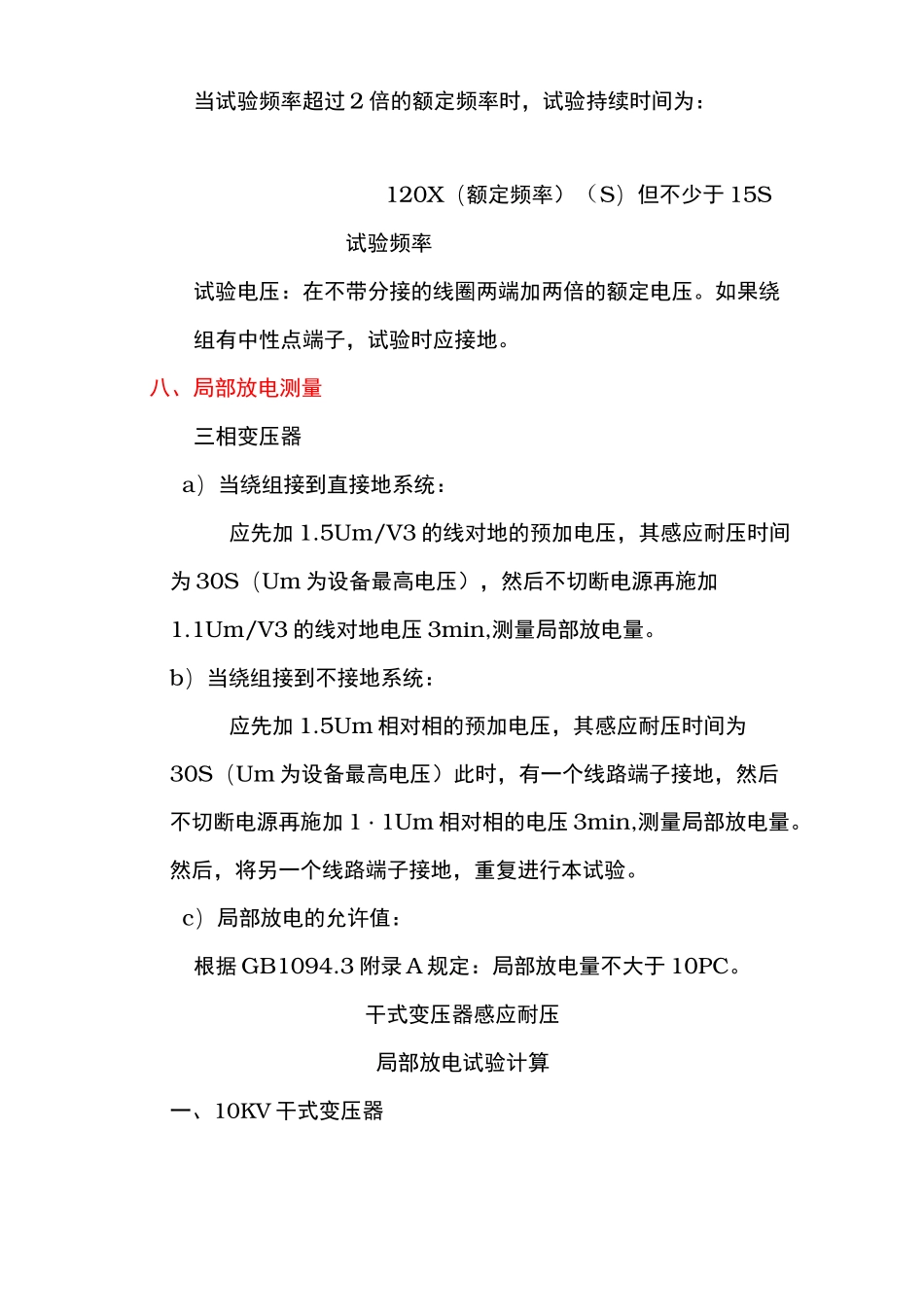

干式变压器出厂试验项目及标准一、绝缘电阻测量：二、绕组电阻测量：对于2500KVA及以下的配电变压器，其不平衡率相为4%,线为2%：630KVA及以上的电力变压器，其不平衡率相（有中性点引出时）为2%，线（无中性点引出时）为2%。三、变压比试验和电压矢量关系的效定。四、阻抗电压、（主分接）、短路阻抗和负载损耗测量五、空载损耗及空载电流测量六、外施耐压试验电压等级设备最高电压工频耐受电压预试电压KVKVKVKV11.132.433.5108.066.920161011.52822.41517.53830.420235040.03540.57056.0七、感应耐压试验当试验电压的频率等于或小于2倍额定频率时，其全电压下的施加时间为60S。当试验频率超过2倍的额定频率时，试验持续时间为：120X（额定频率）（S）但不少于15S试验频率试验电压：在不带分接的线圈两端加两倍的额定电压。如果绕组有中性点端子，试验时应接地。八、局部放电测量三相变压器a）当绕组接到直接地系统：应先加1.5Um/V3的线对地的预加电压，其感应耐压时间为30S（Um为设备最高电压），然后不切断电源再施加1.1Um/V3的线对地电压3min,测量局部放电量。b）当绕组接到不接地系统：应先加1.5Um相对相的预加电压，其感应耐压时间为30S（Um为设备最高电压）此时，有一个线路端子接地，然后不切断电源再施加1・1Um相对相的电压3min,测量局部放电量。然后，将另一个线路端子接地，重复进行本试验。c）局部放电的允许值：根据GB1094.3附录A规定：局部放电量不大于10PC。干式变压器感应耐压局部放电试验计算一、10KV干式变压器（1）变压器参数1、额定容量：2500KVA2、额定电压：10.5/0.4KV3、额定电流：144/3608A4、空载电流%：1.4%（2）计算施加电压：1、空载电流：I=36O8X1.4%=5O.5A2、对Y,yno接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=12KV局放试验预加电压：U1=1.5Um=1.5Xl2=18KV局放试验电压：U2=1.1Um=1.1Xl2=13.2KV变压器变比：K=10.5/V3/0.4/V3=26.251.5Um电压下的二次电压：U=1.5UmX2/3—26.25=457V1.1Um电压下的二次电压：U=1.1UmX2/3—26.25=335V变压器感应耐压试验：试验电压取两倍的额定电压：Us==21KV在二次侧ao施加电压，变比为K=10.5//3/0.4/V3=26.25二次电压：U==21000x2/3—26.25==533.3V3、对D,yn11接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=12KV局放试验预加电压：U1=1.5Um=1.5Xl2=18KV局放试验电压：U2=1.1Um=1.1Xl2=13.2KV变压器变比：K=10.5/0.231=45.5在二次侧ao施加电压1.5Um电压下的二次电压：U=1.5Um—45.5=395V1.1Um电压下的二次电压：U=1.1Um—45.5=290V变压器感应耐压试验：试验电压取两倍的额定电压：Us==21KV在二次侧ao施加电压，变比为K=10.5/0.4/V3=45.5二次电压：U==21000—45.5==461.5V4、励磁变容量：S=UXI=533.3X50.5=26.91KVA二、35KV(35/0.4KV)干式变压器(1)变压器参数1、额定容量：2500KVA2、额定电压：35/0.4KV3、额定电流：41.2/3608A4、空载电流%：1.4%(2)计算施加电压：1、空载电流：I=3608X1.4%=50.5A2、对Y,yno接线变压器局放试验系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5x40.5=61KV局放试验电压：U2=1.1Um=1.1X40.5=45KV变压器变比：K=35/V3/0.4/"3=87.5在二次侧ao施加电压1.5Um电压下的二次电压：U=1.5UmX2/3—87.5=464V1.1Um电压下的二次电压：U=1.1UmX2/3—87.5=342V变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KVX0.8=56KV二次电压：U==56x2/3—87.5==427V3、对D,yn11接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5x40.5=61KV局放试验电压：U2=1.1Um=1.1X40.5=45KV变压器变比：K=35/0.231=1521.5Um电压下的二次电压：U=1.5Um—152=400V1.1Um电压下的二次电压：U=1.1Um—152=290V变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KVX0.8=56KV二次电压：U==56一152==368.4V4、励磁变容量：按绕组接到不接地系统：S=UX1=464X50.5=23.4KVA三、35KV(35/11KV)干式变压器(1)变压器参数1、额定容量：10000KVA2、额定电压：35/11KV3、额定电流：165/525A4、空载电流%：1.0%(2)计算施加电压：1、空载电流：I=525X1...
