注塑机调机技术VIP专享VIP免费

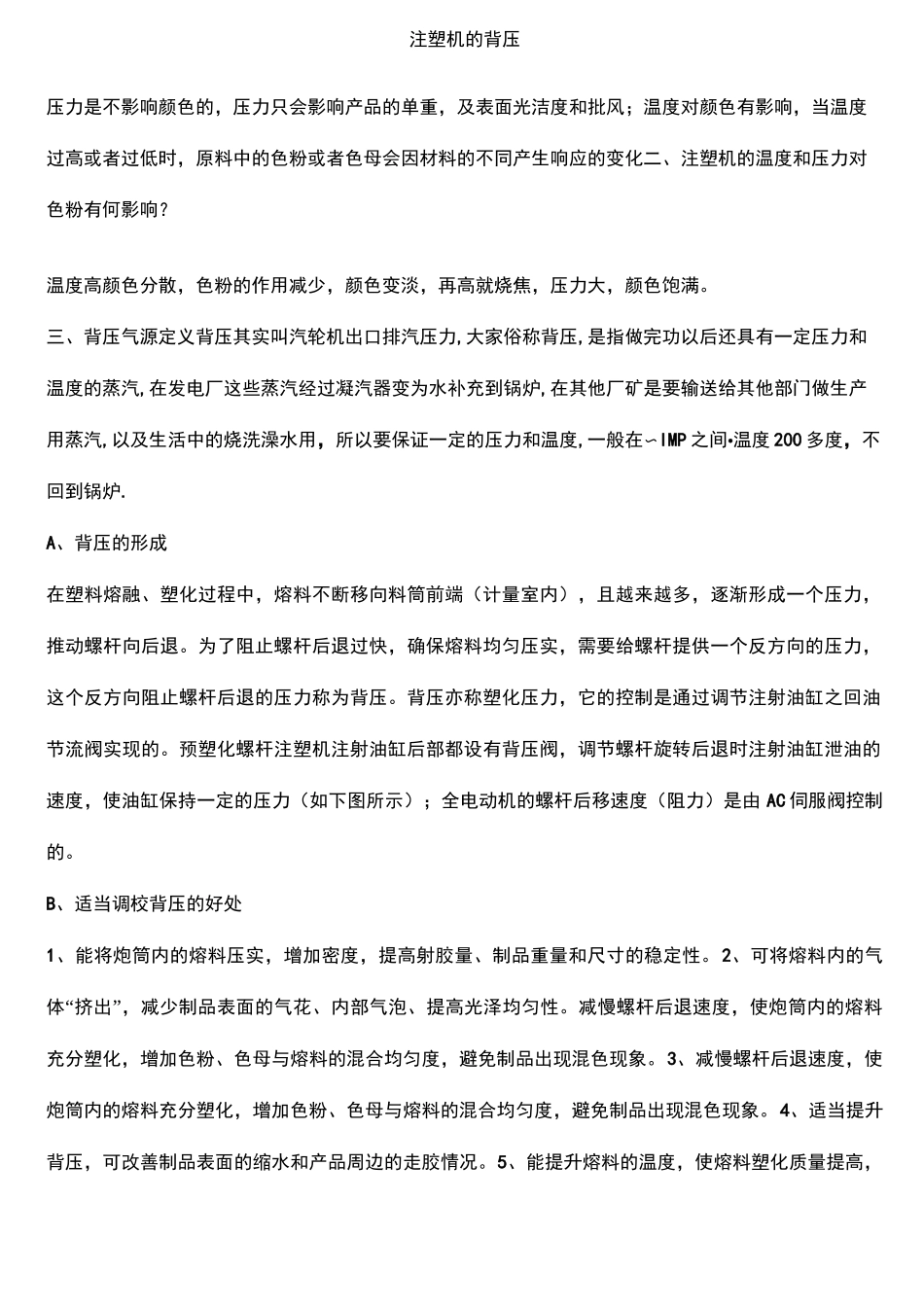

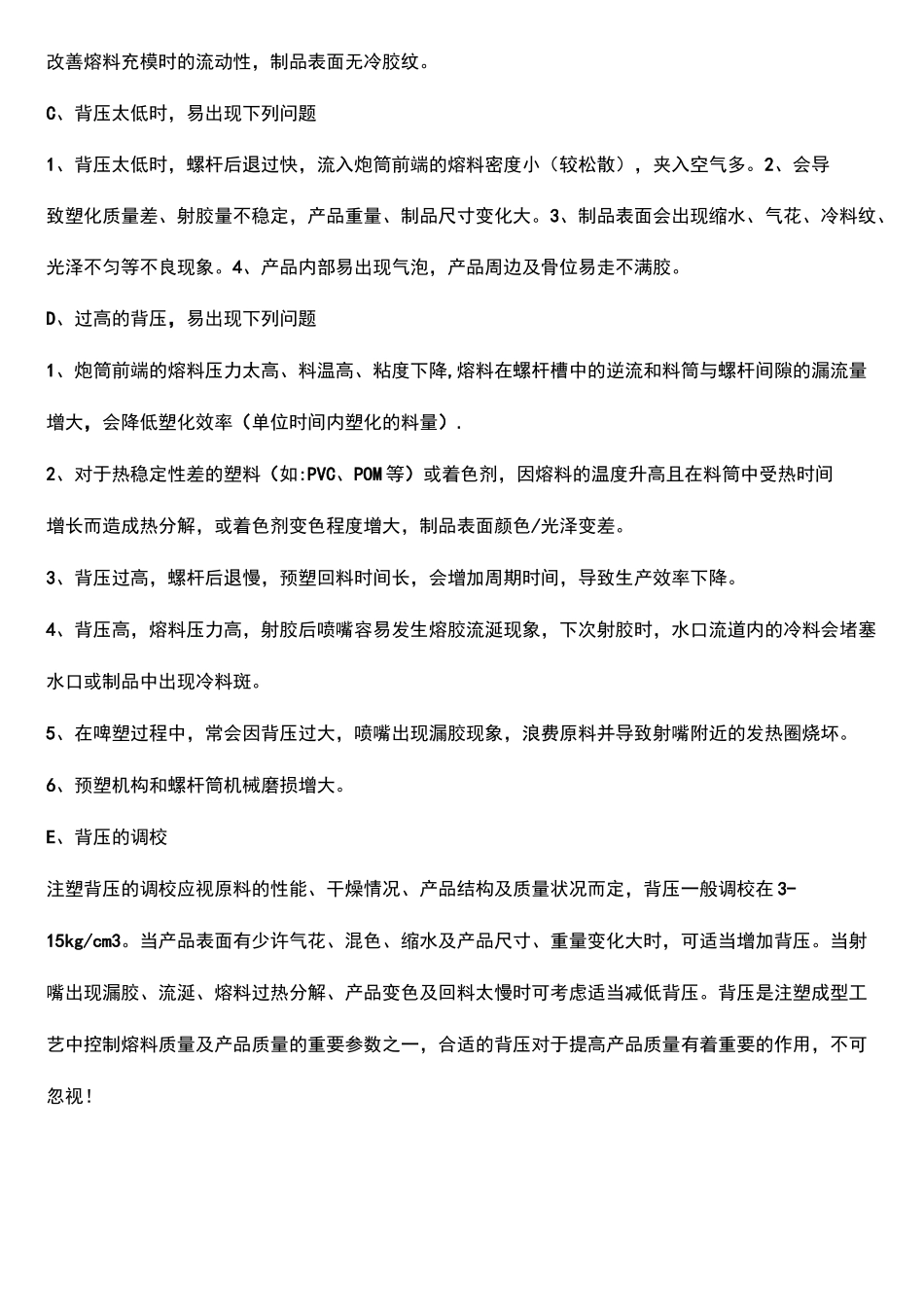

注塑机调机技术ModifiedbyJACKontheafternoonofDecember26,2020注塑机的背压压力是不影响颜色的，压力只会影响产品的单重，及表面光洁度和批风；温度对颜色有影响，当温度过高或者过低时，原料中的色粉或者色母会因材料的不同产生响应的变化二、注塑机的温度和压力对色粉有何影响？温度高颜色分散，色粉的作用减少，颜色变淡，再高就烧焦，压力大，颜色饱满。三、背压气源定义背压其实叫汽轮机出口排汽压力,大家俗称背压,是指做完功以后还具有一定压力和温度的蒸汽,在发电厂这些蒸汽经过凝汽器变为水补充到锅炉,在其他厂矿是要输送给其他部门做生产用蒸汽,以及生活中的烧洗澡水用，所以要保证一定的压力和温度,一般在〜IMP之间•温度200多度，不回到锅炉.A、背压的形成在塑料熔融、塑化过程中，熔料不断移向料筒前端（计量室内），且越来越多，逐渐形成一个压力，推动螺杆向后退。为了阻止螺杆后退过快，确保熔料均匀压实，需要给螺杆提供一个反方向的压力，这个反方向阻止螺杆后退的压力称为背压。背压亦称塑化压力，它的控制是通过调节注射油缸之回油节流阀实现的。预塑化螺杆注塑机注射油缸后部都设有背压阀，调节螺杆旋转后退时注射油缸泄油的速度，使油缸保持一定的压力（如下图所示）；全电动机的螺杆后移速度（阻力）是由AC伺服阀控制的。B、适当调校背压的好处1、能将炮筒内的熔料压实，增加密度，提高射胶量、制品重量和尺寸的稳定性。2、可将熔料内的气体“挤出”，减少制品表面的气花、内部气泡、提高光泽均匀性。减慢螺杆后退速度，使炮筒内的熔料充分塑化，增加色粉、色母与熔料的混合均匀度，避免制品出现混色现象。3、减慢螺杆后退速度，使炮筒内的熔料充分塑化，增加色粉、色母与熔料的混合均匀度，避免制品出现混色现象。4、适当提升背压，可改善制品表面的缩水和产品周边的走胶情况。5、能提升熔料的温度，使熔料塑化质量提高，改善熔料充模时的流动性，制品表面无冷胶纹。C、背压太低时，易出现下列问题1、背压太低时，螺杆后退过快，流入炮筒前端的熔料密度小（较松散），夹入空气多。2、会导致塑化质量差、射胶量不稳定，产品重量、制品尺寸变化大。3、制品表面会出现缩水、气花、冷料纹、光泽不匀等不良现象。4、产品内部易出现气泡，产品周边及骨位易走不满胶。D、过高的背压，易出现下列问题1、炮筒前端的熔料压力太高、料温高、粘度下降,熔料在螺杆槽中的逆流和料筒与螺杆间隙的漏流量增大，会降低塑化效率（单位时间内塑化的料量）.2、对于热稳定性差的塑料（如:PVC、POM等）或着色剂，因熔料的温度升高且在料筒中受热时间增长而造成热分解，或着色剂变色程度增大，制品表面颜色/光泽变差。3、背压过高，螺杆后退慢，预塑回料时间长，会增加周期时间，导致生产效率下降。4、背压高，熔料压力高，射胶后喷嘴容易发生熔胶流涎现象，下次射胶时，水口流道内的冷料会堵塞水口或制品中出现冷料斑。5、在啤塑过程中，常会因背压过大，喷嘴出现漏胶现象，浪费原料并导致射嘴附近的发热圈烧坏。6、预塑机构和螺杆筒机械磨损增大。E、背压的调校注塑背压的调校应视原料的性能、干燥情况、产品结构及质量状况而定，背压一般调校在3-15kg/cm3。当产品表面有少许气花、混色、缩水及产品尺寸、重量变化大时，可适当增加背压。当射嘴出现漏胶、流涎、熔料过热分解、产品变色及回料太慢时可考虑适当减低背压。背压是注塑成型工艺中控制熔料质量及产品质量的重要参数之一，合适的背压对于提高产品质量有着重要的作用，不可忽视！注塑速度注塑速度的比例控制已经被注塑机制造商广泛采用。虽然电脑控制注塑速度分段控制系统早已存在，但由于相关的资料有限，这种机器设置的优势很少得到发挥。本文将系统的说明应用多段速度注塑的优点，并概括地介绍其在消除短射、困气、缩水等制品缺陷上的用途。射胶速度与制品质量的密切关系使它成为注塑成型的关键参数。通过确定填充速度分段的开始、中间、终了,并实现一个设置点到另一个设置点的光滑过渡，可以保证稳定的熔体表面速度以制造出期望的分子取问及最小的内应力。我们建议采用以下这种速度分段原则：1）流体表面的速度应该是...
