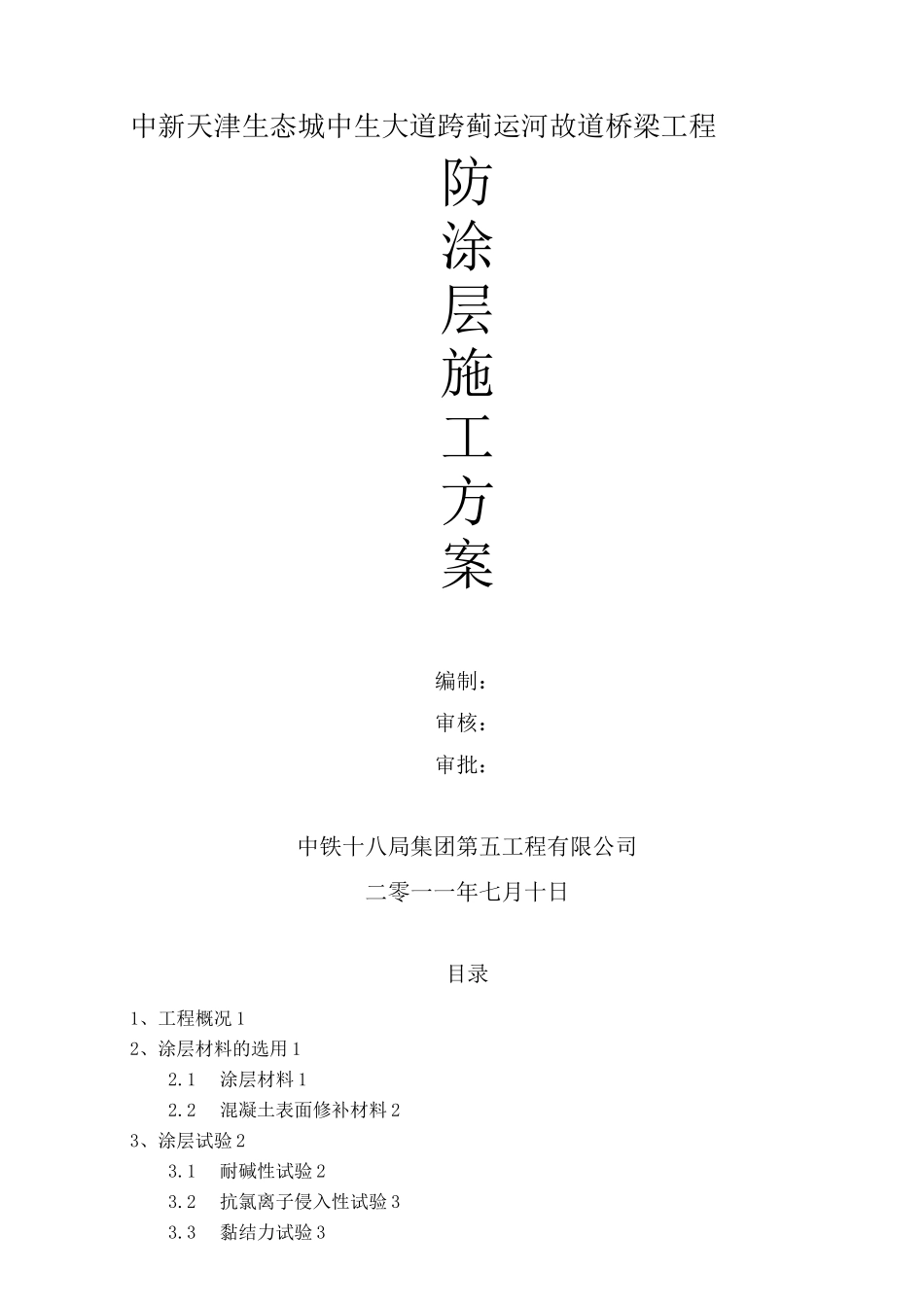

中新天津生态城中生大道跨蓟运河故道桥梁工程防涂层施工方案编制：审核：审批：中铁十八局集团第五工程有限公司二零一一年七月十日目录1、工程概况12、涂层材料的选用12.1涂层材料12.2混凝土表面修补材料23、涂层试验23.1耐碱性试验23.2抗氯离子侵入性试验33.3黏结力试验33.4现场试验区选择及施工44、施工工艺54.1施工对环境和混凝土表面的要求54.2施工步骤54.3施工要点64.4涂装基层处理64.5喷涂施工操作技巧65、涂装的常见弊病、原因分析和防治措施75.1缩孔85.2流挂85.3刷痕95.4咬底95.5皱纹95.6起泡95.7涂膜开裂105.8涂膜脱落106、安全保证措施106.1安全制度106.2喷涂安全注意事项117、质量保证措施127.1涂装施工质量控制措施127.2技术交底137.3质量检测验收138、环保措施139、竣工验收应提交的资料14"■1中新天津生态城中生大道跨蓟运河故道桥梁工程一防腐涂层施工方案中新天津生态城中生大道跨蓟运河故道桥梁工程防腐涂层施工方案1、工程概况主桥(4#〜10#墩)为跨径40.5m+54mX4+40.5m的鱼腹式变截面连续箱梁，跨蓟运河故道；北侧引桥(0#〜4#墩)跨径布置为25mX4,南侧引桥(10#〜13#墩)跨径布置为25mX3,桥梁总长472m。根据设计要求，本工程承台顶以上的混凝土表面(桥面除外)需涂刷含阻锈剂的混凝土保护涂层，以防止水通过毛细管向上或向内扩散，同时起到防水、防冻、防碳化作用。2、涂层材料的选用2.1涂层材料根据设计要求，经业主、设计、施工、监理及相关试验单位共同研究决定,选用HIS丙烯酸树脂混凝土专用涂料。该种涂料为新型混凝土涂料，专为混凝土构件的防护及维修而设计。在生产中采用了当今国外最先进的工艺和特种功能原材料，集硬度、韧度和防护功能于一身，大大提高了该类产品的使用功效，与其他外延涂料相比，涂层，涂层致密坚固，有更优异的抗冲击强度，更好的防冻融、耐碱、耐盐雾、耐水、耐大气污染等功能，有效地阻挡水和二氧化碳，防止混凝土的老化和内部钢筋的锈蚀；即使在暴晒和恶劣气候条件下涂层仍具有长期的耐久性。具体特性如下：(1)选用独特核一壳结构改性丙烯酸材料，涂层具有出众的硬度和优异的耐磨性，在广泛的环境温度条件下均保持优异的强韧性、弹性，从而有效防止基面的磨损及涂层的脆裂。(2)涂层的耐盐水性、耐盐雾性、抗水、抗化学品性能卓越。(3)优异的耐久性和耐候性能，抗紫外线功能强劲，施工后的设施在相当长的时间内可免除维护和再次涂刷的费用。(4)超强的附着力，适用基面广泛，在实际施工中，可对与混凝土构件相关的涂料同时进行防护，可减少使用者多种涂料采购造成的浪费。(5)执行最新的环保标准，尽量减少对大气的污染，施工时不避明火，使施工者及施工现场的安全得到了保证。中新天津生态城中生大道跨蓟运河故道桥梁工程一防腐涂层施工方案表1涂层性能指标表2涂层最小平均厚度中新天津生态城中生大道跨蓟运河故道桥梁工程一防腐涂层施工方案3.2.1试验仪器（1）内径40〜50mm的有机玻璃试验槽；（2）湿膜厚度规；（3）磁性测厚仪。3.2.2试验步骤（1）试验用的活动涂层片系采用150mmX150mm的涂料细度纸作增强材料，将其平铺于玻璃板上，将试验的配套涂料，依照使用说明书的要求，先涂底层涂料一道，再涂中间层涂料两道、面层涂料一道。每一道涂膜施涂后，立即将细纸掀离玻璃板并悬挂在绳子上，经24h再涂下一道。如此反复施涂，用湿膜厚度规控制涂料形成的干膜总厚度为250〜300口m。按此方法共制作三张活动涂层片。制成后，悬挂在室内自然养护28d，再用磁性测厚仪测量涂层片的厚度供试验。（2）将制得的活动涂层片剪成直径为60mm的圆片试件，进行抗氯离子侵入性试验。使试件涂漆的一面朝向3%盐水；细度纸的另一面朝向蒸馏水，共用三组装置，置于室内常温条件下进行试验，经30d试验终结后，测定蒸馏水中的氯离子含量。3.3黏结力试验3.3.1试验仪器（1）拉脱式涂层黏结力测试仪；（2）湿膜厚度规；（3）显微镜式测厚仪。3.3.2室内试验步骤(1)制作500mmX500mmX500mm的混凝土试件10个，标准条件下养护28d；(2)对每试件的非浇筑面进行表面处理；(3)需要进行湿固化涂料黏结力试验的5个表湿试件，表面处理后浸泡在清水中，其他5个表干试件则置于室内...
