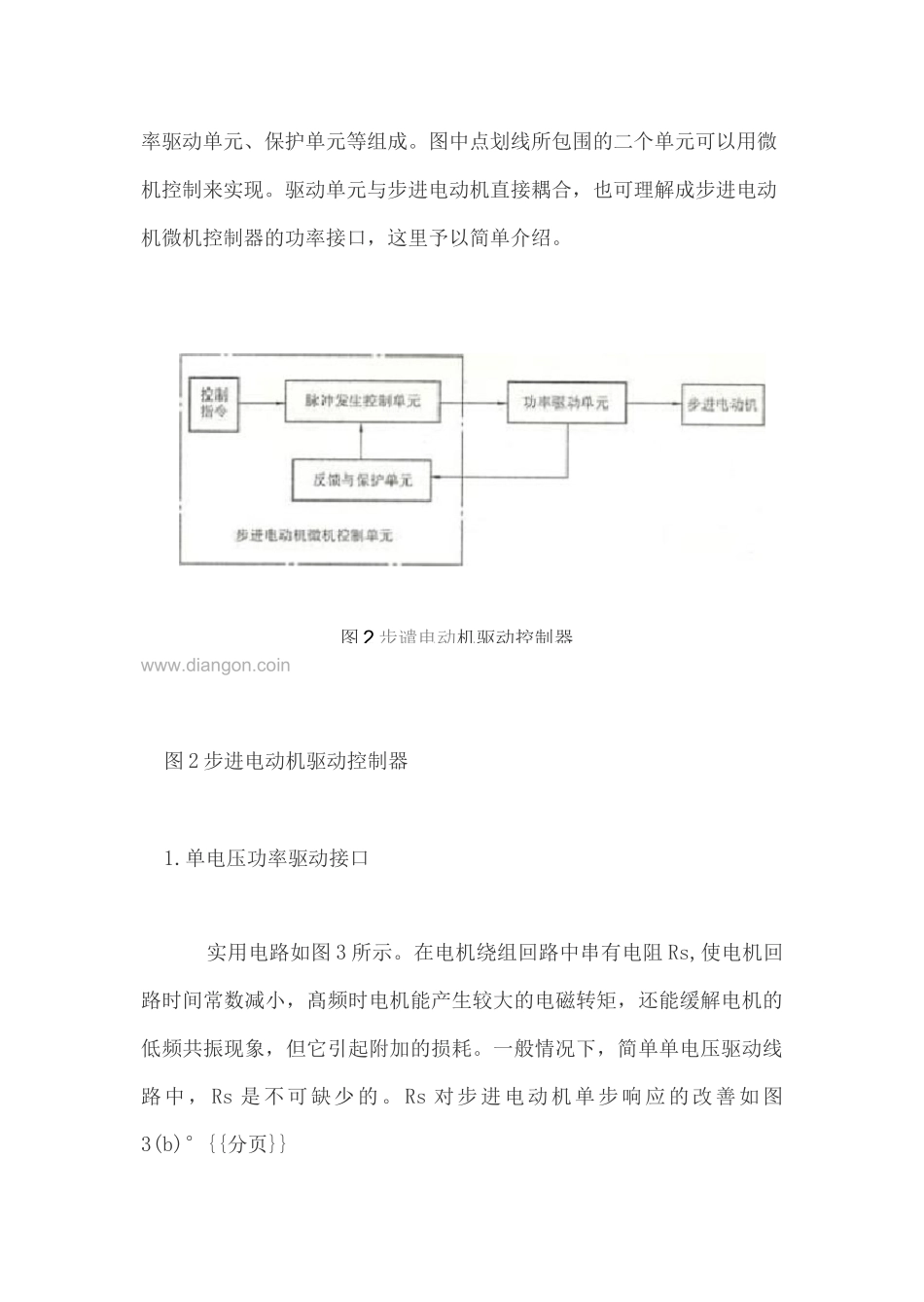

步进电机驱动电路原理图讲解双极性步进电机的驱动电路如图所示，它会使用八颗晶体管来驱动两组相位。双极性驱动电路可以同时驱动四线式或六线式步进电机，虽然四线式电机只能使用双极性驱动电路，它却能大幅降低量产型应用的成本。双极性步进电机驱动电路的晶体管数目是单极性驱动电路的两倍，其中四颗下端晶体管通常是由微控制器直接驱动，上端晶体管则需要成本较髙的上端驱动电路。双极性驱动电路的晶体管只需承受电机电压，所以它不像单极性驱动电路一样需要箝位电路。+72V4A+步进电动机不能直接接到工频交流或直流电源上工作，而必须使用专用的步进电动机驱动器，如图2所示，它由脉冲发生控制单元、功率驱动单元、保护单元等组成。图中点划线所包围的二个单元可以用微机控制来实现。驱动单元与步进电动机直接耦合，也可理解成步进电动机微机控制器的功率接口，这里予以简单介绍。www.diangon.coin图2步进电动机驱动控制器1.单电压功率驱动接口实用电路如图3所示。在电机绕组回路中串有电阻Rs,使电机回路时间常数减小，髙频时电机能产生较大的电磁转矩，还能缓解电机的低频共振现象，但它引起附加的损耗。一般情况下，简单单电压驱动线路中，Rs是不可缺少的。Rs对步进电动机单步响应的改善如图3(b)°{{分页}}图2步谴电动机驱动控制器图3单电压功率驱动接口及单步响应曲线图4双电压功率驱幼接口图4双电压功率驱动接口2•双电压功率驱动接口双电压驱动的功率接口如图4所示。双电压驱动的基本思路是在较低（低频段）用较低的电压UL驱动，而在髙速（髙频段）时用较髙的电压UH驱动。这种功率接口需要两个控制信号，Uh为髙压有效控制信号，U为脉冲调宽驱动控制信号。图中，功率管TH和二极管DL构成电源转换电路。当Uh低电平，TH关断，DL正偏置，低电压UL对绕组供电。反之Uh髙电平，TH导通，DL反偏，髙电压UH对绕组供电。这种电路可使电机在髙频段也有较大出力，而静止锁定时功耗减小。3.髙低压功率驱动接口S5高低压功率驱动按口图5髙低压功率驱动接口髙低压功率驱动接口如图5所示。髙低压驱动的设计思想是,不论电机工作频率如何，均利用髙电压UH供电来提髙导通相绕组的电流前沿，而在前沿过后，用低电压UL来维持绕组的电流。这一作用同样改善了驱动器的髙频性能，而且不必再串联电阻Rs，消除了附加损耗。髙低压驱动功率接口也有两个输入控制信号Uh和Ul，它们应保持同步，且前沿在同一时刻跳变，如图5所示。图中，髙压管VTH的导通时间tl不能太大，也不能太小，太大时，电机电流过载;太小时，动态性能改善不明显。一般可取l~3ms。（当这个数值与电机的电气时间常数相当时比较合适）。｛｛分页｝｝4.斩波恒流功率驱动接口恒流驱动的设计思想是，设法使导通相绕组的电流不论在锁定、低频、髙频工作时均保持固定数值。使电机具有恒转矩输出特性。这是目前使用较多、效果较好的一种功率接口。图6是斩波恒流功率接口原理图。图中R是一个用于电流采样的小阻值电阻，称为采样电阻。当电流不大时，VT1和VT2同时受控于走步脉冲，当电流超过恒流给定的数值，VT2被封锁，电源U被切除。由于电机绕组具有较大电感，此时靠二极管VD续流，维持绕组电流，电机靠消耗电感中的磁场能量产生出力。此时电流将按指数曲线衰减，同样电流采样值将减小。当电流小于恒流给定的数值，VT2导通，电源再次接通。如此反复，电机绕组电流就稳定在由给定电平所决定的数值上，形成小小的锯齿波，如图6所示。图6斩波恒流功率驱动接口斩波恒流功率驱动接口也有两个输入控制信号，其中ul是数字脉冲，u2是模拟信号。这种功率接口的特点是：髙频响应大大提髙，接近恒转矩输出特性，共振现象消除，但线路较复杂。目前已有相应的集成功率模块可供采用。5.升频升压功率驱动接口为了进一步提髙驱动系统的髙频响应，可采用升频升压功率驱动接口。这种接口对绕组提供的电压与电机的运行频率成线性关系。它的主回路实际上是一个开关稳压电源，利用频率-电压变换器，将驱动脉冲的频率转换成直流电平，并用此电平去控制开关稳压电源的输入，这就构成了具有频率反馈的功率驱动接口。6.集成功率驱动接口目前已有多种用于小功率步进电动机的...
