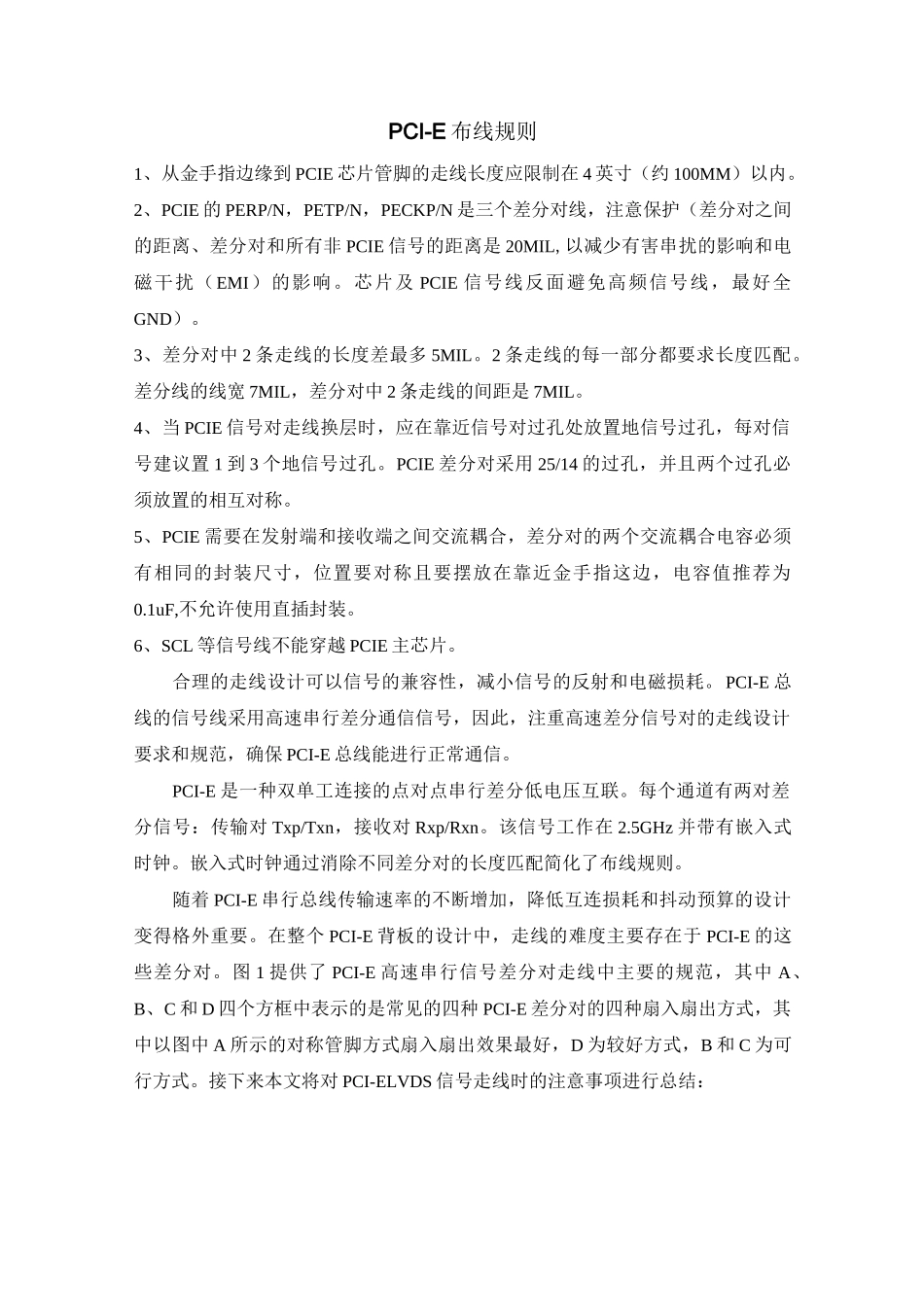

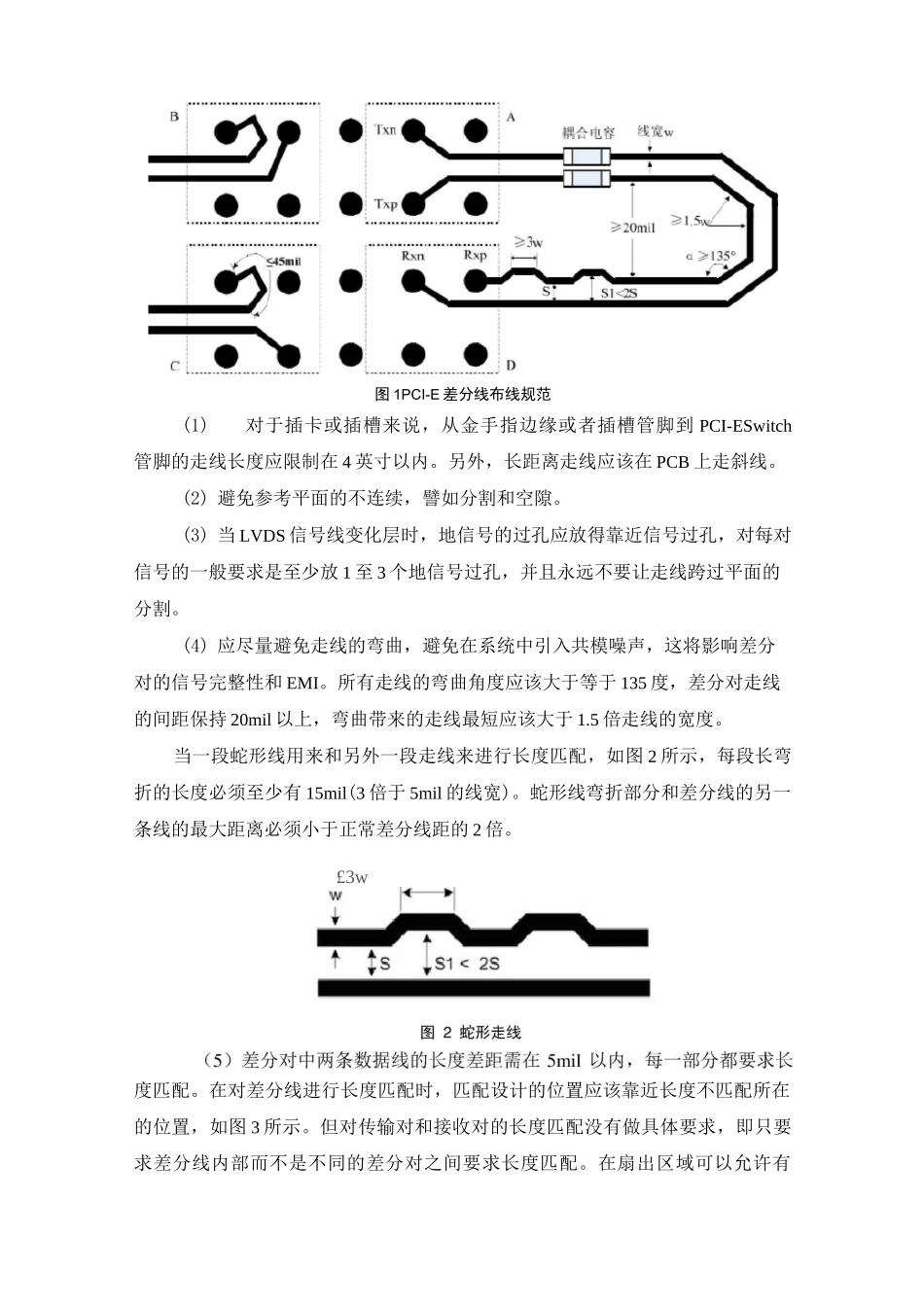

PCI-E布线规则1、从金手指边缘到PCIE芯片管脚的走线长度应限制在4英寸（约100MM）以内。2、PCIE的PERP/N，PETP/N，PECKP/N是三个差分对线，注意保护（差分对之间的距离、差分对和所有非PCIE信号的距离是20MIL,以减少有害串扰的影响和电磁干扰（EMI）的影响。芯片及PCIE信号线反面避免高频信号线，最好全GND）。3、差分对中2条走线的长度差最多5MIL。2条走线的每一部分都要求长度匹配。差分线的线宽7MIL，差分对中2条走线的间距是7MIL。4、当PCIE信号对走线换层时，应在靠近信号对过孔处放置地信号过孔，每对信号建议置1到3个地信号过孔。PCIE差分对采用25/14的过孔，并且两个过孔必须放置的相互对称。5、PCIE需要在发射端和接收端之间交流耦合，差分对的两个交流耦合电容必须有相同的封装尺寸，位置要对称且要摆放在靠近金手指这边，电容值推荐为0.1uF,不允许使用直插封装。6、SCL等信号线不能穿越PCIE主芯片。合理的走线设计可以信号的兼容性，减小信号的反射和电磁损耗。PCI-E总线的信号线采用高速串行差分通信信号，因此，注重高速差分信号对的走线设计要求和规范，确保PCI-E总线能进行正常通信。PCI-E是一种双单工连接的点对点串行差分低电压互联。每个通道有两对差分信号：传输对Txp/Txn，接收对Rxp/Rxn。该信号工作在2.5GHz并带有嵌入式时钟。嵌入式时钟通过消除不同差分对的长度匹配简化了布线规则。随着PCI-E串行总线传输速率的不断增加，降低互连损耗和抖动预算的设计变得格外重要。在整个PCI-E背板的设计中，走线的难度主要存在于PCI-E的这些差分对。图1提供了PCI-E高速串行信号差分对走线中主要的规范，其中A、B、C和D四个方框中表示的是常见的四种PCI-E差分对的四种扇入扇出方式，其中以图中A所示的对称管脚方式扇入扇出效果最好，D为较好方式，B和C为可行方式。接下来本文将对PCI-ELVDS信号走线时的注意事项进行总结：图1PCI-E差分线布线规范(1)对于插卡或插槽来说，从金手指边缘或者插槽管脚到PCI-ESwitch管脚的走线长度应限制在4英寸以内。另外，长距离走线应该在PCB上走斜线。(2)避免参考平面的不连续，譬如分割和空隙。(3)当LVDS信号线变化层时，地信号的过孔应放得靠近信号过孔，对每对信号的一般要求是至少放1至3个地信号过孔，并且永远不要让走线跨过平面的分割。(4)应尽量避免走线的弯曲，避免在系统中引入共模噪声，这将影响差分对的信号完整性和EMI。所有走线的弯曲角度应该大于等于135度，差分对走线的间距保持20mil以上，弯曲带来的走线最短应该大于1.5倍走线的宽度。当一段蛇形线用来和另外一段走线来进行长度匹配，如图2所示，每段长弯折的长度必须至少有15mil(3倍于5mil的线宽)。蛇形线弯折部分和差分线的另一条线的最大距离必须小于正常差分线距的2倍。£3w度匹配。在对差分线进行长度匹配时，匹配设计的位置应该靠近长度不匹配所在的位置，如图3所示。但对传输对和接收对的长度匹配没有做具体要求，即只要求差分线内部而不是不同的差分对之间要求长度匹配。在扇出区域可以允许有5mil和lOmil的线距。50mil内的走线可以不需要参考平面。长度匹配应靠近信号管脚，并且长度匹配将能通过小角度弯曲设计。图3PCI-E差分对长度匹配设计为了最小化长度的不匹配，左弯曲的数量应该尽可能的和右弯曲的数量相等。当一段蛇形线用来和另外一段走线来进行长度匹配，每段长弯折的长度必须大于三倍线宽。蛇形线弯折部分和差分线的另一条线的最大距离必须小于正常差分线距的两倍。并且，当采用多重弯曲布线到一个管脚进行长度匹配时非匹配部分的长度应该小于等于45mil。（6）PCI-E需要在发射端和接收端之间交流耦合，并且耦合电容一般是紧靠发射端。差分对两个信号的交流耦合电容必须有相同的电容值，相同的封装尺寸，并且位置对称。如果可能的话，传输对差分线应该在顶层走线。电容值必须介于75nF到200nF之间，最好是lOOnF。推荐使用0402的贴片封装，0603的封装也是可接受的，但是不允许使用插件封装。差分对的两个信号线的电容器输入输出走线应当对称的。尽量减少追踪分离匹配，差分对走线分离到管脚的的长度也应尽量短。但所有这些规则都不是用来生搬硬套的，不少工...
