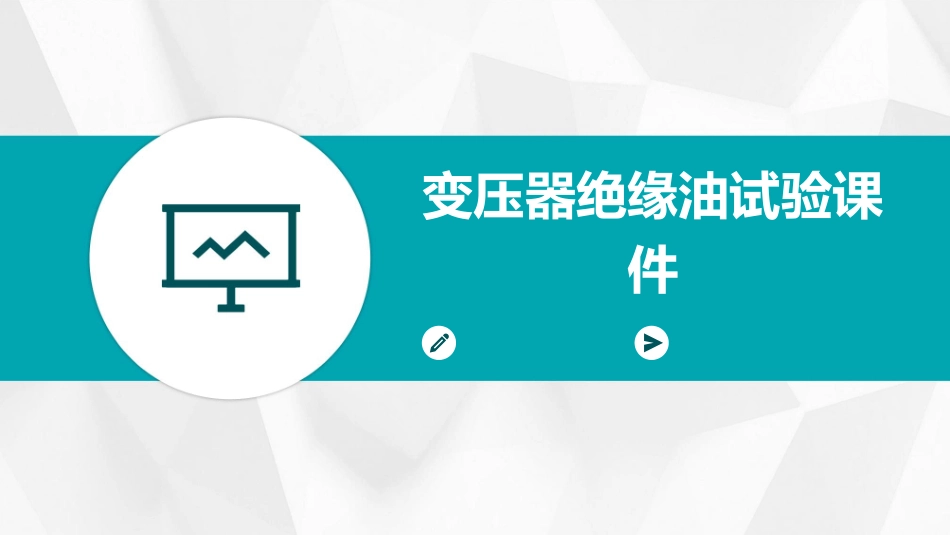

变压器绝缘油试验课件VIP专享VIP免费

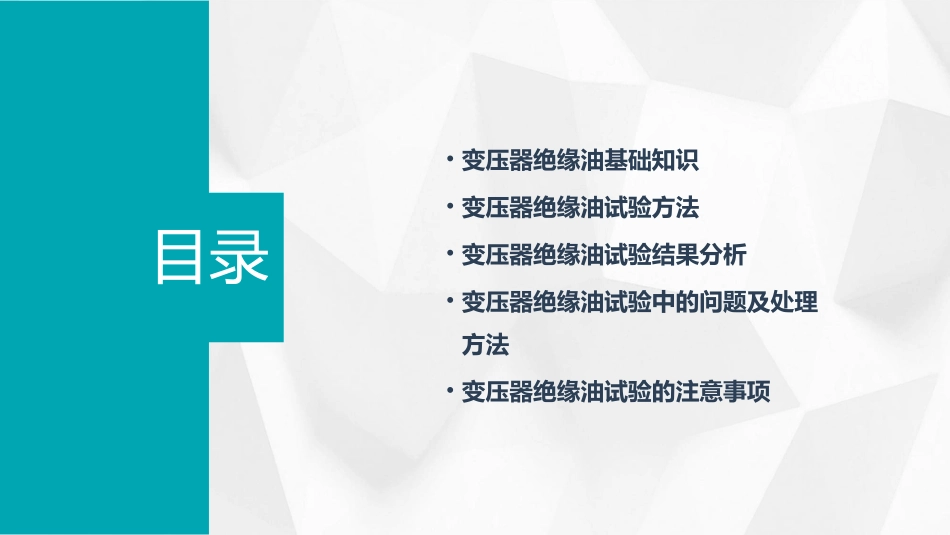

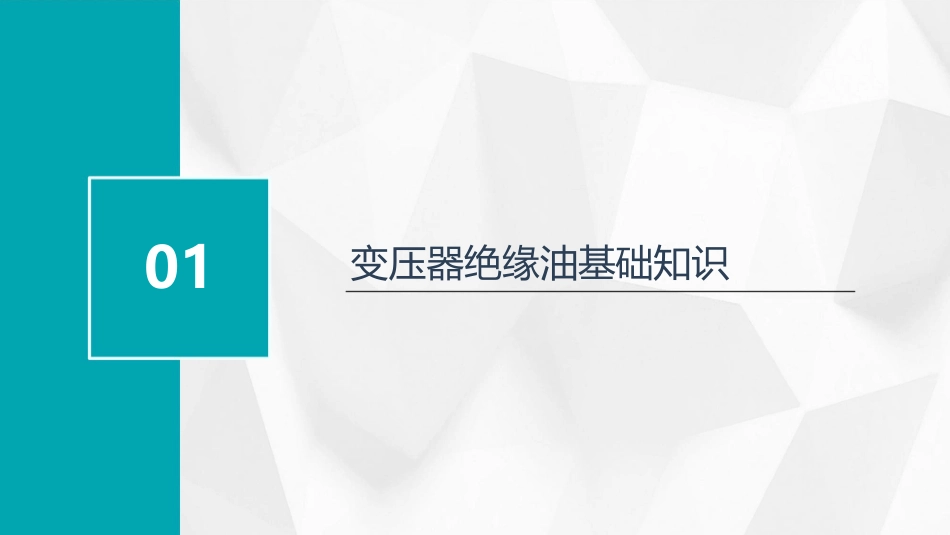

变压器绝缘油试验课件目录•变压器绝缘油基础知识•变压器绝缘油试验方法•变压器绝缘油试验结果分析•变压器绝缘油试验中的问题及处理方法•变压器绝缘油试验的注意事项变压器绝缘油基础知识01粘度密度表示油的轻重，与油中分子量大小有关。闪点表示油在加热到一定温度时，部分油蒸汽与空气混合物遇火能发生闪燃的温度。表示绝缘油的流动性，对油的循环和散热有重要影响。凝固点表示油在低温下的流动性和结晶程度。变压器绝缘油的物理性质酸值表示油中游离酸和酸性硫化物的含量。苯胺点表示油中烃类组成特性。抗氧化剂含量表示油中抗氧化剂的含量，影响油的氧化稳定性。硫含量表示油中硫化物的含量，影响油的电气性能和氧化稳定性。变压器绝缘油的化学性质01020304介质损失角正切值表示油在电场作用下的导电性能。击穿电压表示油在一定电场强度下的绝缘性能。体积电阻率表示油在电场作用下的导电性能。介质常数表示油电介质在电场中的极化程度。变压器绝缘油的电气性能变压器绝缘油试验方法02详细描述检查绝缘油是否清澈透明，无悬浮颗粒和杂质。油的颜色应为浅黄色或浅红色，不应有深色或杂色。油面应无明显气泡和水分。总结词通过观察绝缘油的颜色、透明度等外观特征，初步判断油质的好坏。外观检查通过化学分析方法测定绝缘油的酸值，以评估油的劣化程度。酸值是衡量绝缘油在高温下氧化变质的重要指标。酸值过高的绝缘油会加速设备的腐蚀，降低设备的绝缘性能。酸值测定通常采用中和滴定法，以确定油中酸性物质的含量。总结词详细描述酸值测定总结词通过测定绝缘油的闪点，评估油品的燃点及安全性。详细描述闪点是油品加热到一定温度时，其蒸汽与空气混合物在接触到火焰时发生闪火的最低温度。测定绝缘油的闪点可以评估其在高温下的稳定性及安全性。闪点测定通常采用闭杯法进行。闪点测定总结词通过测量绝缘油的介质损耗因数，评估油的电气性能。详细描述介质损耗因数是指绝缘材料在交流电场作用下的能量损耗与电压有效值之比。介质损耗因数越小，说明油的电气性能越好。测定绝缘油的介质损耗因数可以评估其绝缘性能和老化程度。介质损耗因数测定通过测量绝缘油的击穿电压，评估油的电气强度。总结词击穿电压是绝缘油在一定条件下能够承受的最高电场强度，是衡量绝缘油电气性能的重要指标。击穿电压越高，说明油的电气强度越好，能够承受更高的电压而不发生击穿。测定绝缘油的击穿电压通常采用电极间距离固定的试验方法进行。详细描述击穿电压测定变压器绝缘油试验结果分析0301绝缘油颜色正常变压器绝缘油颜色应为浅黄色，清澈透明。02粘度与闪点绝缘油粘度适中，闪点符合标准要求，表明油质良好。03水分与酸值绝缘油中水分和酸值均在正常范围内，说明油质未受污染。试验结果正常情况下的分析油色异常01如油色变深或出现浑浊、沉淀物，可能是变压器内部有故障或油质老化。02粘度与闪点异常如粘度过大或闪点下降，可能表明油中混入了杂质或水分超标。03水分与酸值异常如水分、酸值超出正常范围，说明油质劣化，可能影响变压器的绝缘性能。试验结果异常情况下的分析试验结果与变压器运行状态的关系油色变化变压器运行过程中，如油色逐渐变深，可能表明变压器内部存在过热或电弧现象。粘度与闪点变化随着变压器运行时间的延长，如粘度增大或闪点下降，可能预示着变压器内部绝缘材料的老化或油质的劣化。水分与酸值变化如水分、酸值持续升高，将影响变压器的绝缘性能，可能导致设备故障。变压器绝缘油试验中的问题及处理方法04油样采集是变压器绝缘油试验的基础步骤，常见问题包括采集方法不当、油样不具代表性等。总结词应按照相关标准规范进行油样采集，确保采集工具清洁、干燥，采集的油样应具有代表性，如需多次采集，应尽量保持每次采集的位置、深度等条件一致。处理方法油样采集问题及处理方法试验操作是变压器绝缘油试验的关键环节，常见问题包括操作不规范、仪器使用不当等。试验人员应熟悉相关操作规程，严格按照操作步骤进行试验，确保仪器使用正确、规范，如出现问题应及时停止试验，检查并排除问题。总结词处理方法试验操作问题及处理方法结果解读问题及处理方法总结词...
