串联可调稳压电源课件VIP免费

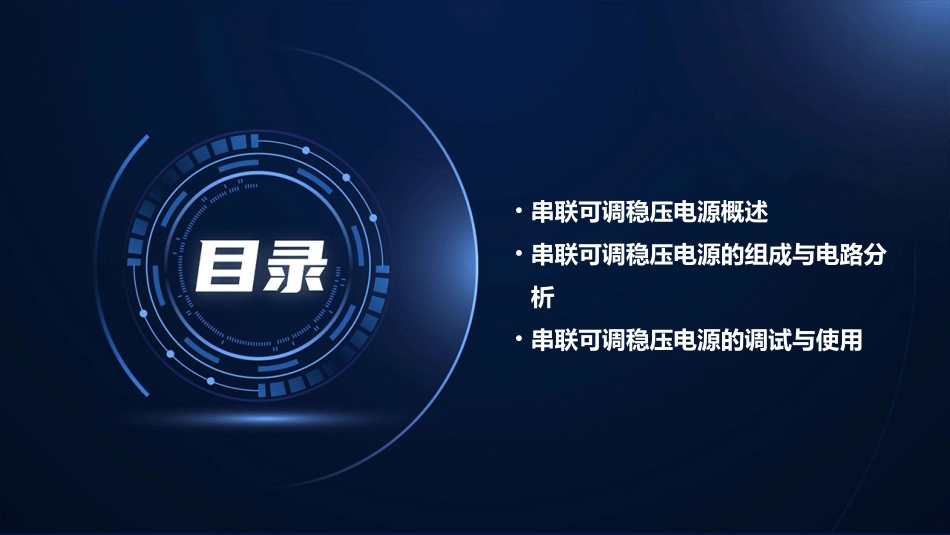

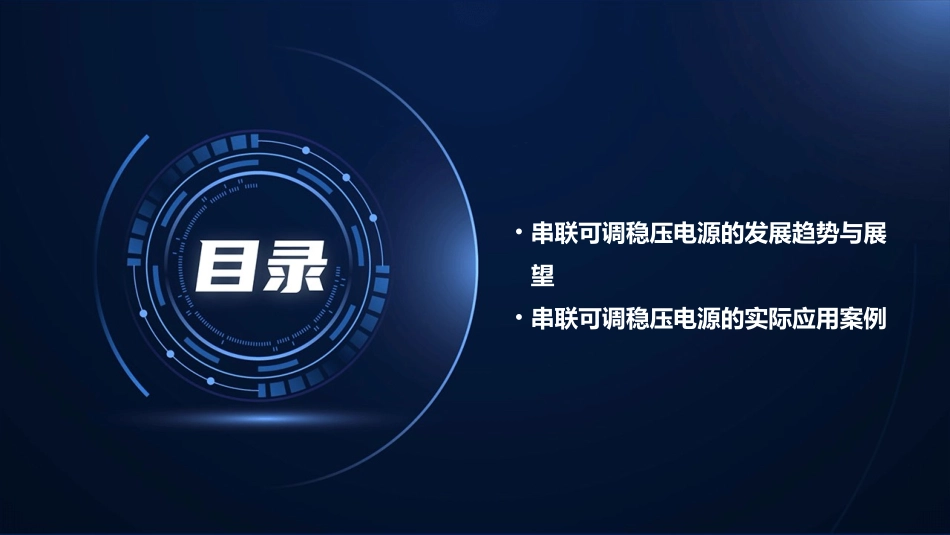

串联可调稳压电源课件•串联可调稳压电源概述•串联可调稳压电源的组成与电路分析•串联可调稳压电源的调试与使用•串联可调稳压电源的发展趋势与展望•串联可调稳压电源的实际应用案例串联可调稳压电源概述01串联可调稳压电源是一种能够根据需要调节输出电压的电源设备。定义通过改变串联在电路中的可调电阻的阻值，来改变输出电压的大小，从而实现电压的稳定输出。工作原理定义与工作原理在各种实验室中，需要使用各种不同电压的设备，串联可调稳压电源能够提供稳定的电压输出，保证实验结果的准确性。对于一些需要特定电压的电子设备，如音响、电视等，串联可调稳压电源可以提供稳定的电压，保证设备的正常运行。串联可调稳压电源的应用电子制作实验室设备优点结构简单、价格便宜、调节方便、稳定性较好。缺点效率较低、有较大的热量产生、对电网有较大的谐波干扰。串联可调稳压电源的优缺点串联可调稳压电源的组成与电路分析02将电网电压转换为所需电压等级，为整个稳压电源提供输入电压。电源变压器变压器变比变压器绕组根据输入电压和输出电压的要求，选择合适的变压器变比，以满足电路需求。分为初级绕组和次级绕组，初级绕组接输入电压，次级绕组接输出电压。030201电源变压器将交流电转换为直流电，为后续电路提供直流电源。整流电路利用二极管的单向导电性实现整流功能。整流二极管半波整流、全波整流、桥式整流等。整流电路类型整流电路滤波电路滤波电路将整流后的脉动直流电转换为平滑的直流电。电容滤波利用电容的储能作用，减小脉动直流电的脉动成分。电感滤波利用电感的储能作用，减小脉动直流电的脉动成分。保持输出电压稳定，不受输入电压和负载变化的影响。稳压电路通过调整管和取样电路实现输出电压的稳定。串联型稳压电路通过调整并联电阻和参考电压实现输出电压的稳定。并联型稳压电路稳压电路串联可调稳压电源的调试与使用03调试步骤1.检查电源线是否连接正确，确保无短路或断路。2.开启电源，观察电源指示灯是否亮起。调试步骤与注意事项0102调试步骤与注意事项4.测试各档位输出电压是否符合要求。3.调整电位器，观察输出电压是否变化，确认稳压效果。注意事项1.调试过程中应佩戴绝缘手套，避免触电。2.避免在潮湿环境下使用，以免造成电路故障。3.确保负载与电源容量匹配，避免过载。01020304调试步骤与注意事项使用方法1.将电源插入220V交流电源。2.根据需要调整输出电压。使用方法与技巧3.将负载接入输出端。使用技巧1.根据实际需求选择合适的档位，避免过高或过低的电压对设备造成损害。使用方法与技巧使用方法与技巧2.在长时间不使用时，应关闭电源以节省能源。3.注意保持设备清洁，定期除尘，确保散热良好。常见故障1.无输出电压。2.输出电压不稳定。常见故障与排除方法排除方法2.检查电位器是否正常，如有故障需更换。1.检查电源线是否完好，如有损坏需更换。3.检查内部电路是否正常，如有故障需维修或更换。常见故障与排除方法串联可调稳压电源的发展趋势与展望04开关电源技术以其高效率、高可靠性成为新型稳压电源的重要发展方向，能够满足高功率密度和节能减排的需求。开关电源技术分布式电源系统通过多模块并联实现大功率输出，具有高可靠性、灵活性和可扩展性，是未来稳压电源的重要应用方向。分布式电源系统新型稳压技术的出现高效能与高可靠性随着电子设备对电源性能要求的提高，串联可调稳压电源的高效能和高可靠性成为未来发展的重要趋势。智能化控制通过引入智能化控制技术，实现对稳压电源的远程监控、故障诊断和自动调节，提高电源的运行效率和稳定性。未来发展方向与趋势新型材料的应用新型材料的出现为串联可调稳压电源的创新提供了新的可能，如宽禁带半导体材料、磁性材料等。绿色能源的整合串联可调稳压电源应积极整合绿色能源，如太阳能、风能等，以实现能源的可持续发展和环境保护。技术创新与挑战串联可调稳压电源的实际应用案例05串联可调稳压电源在电子设备中主要用于提供稳定的直流电压，以确保电子设备正常工作。例如，在电脑、手机、电视等电子产品中，串联可调稳压电源能够确保主板、显示屏等部件得到稳定的电压供应，从而...
