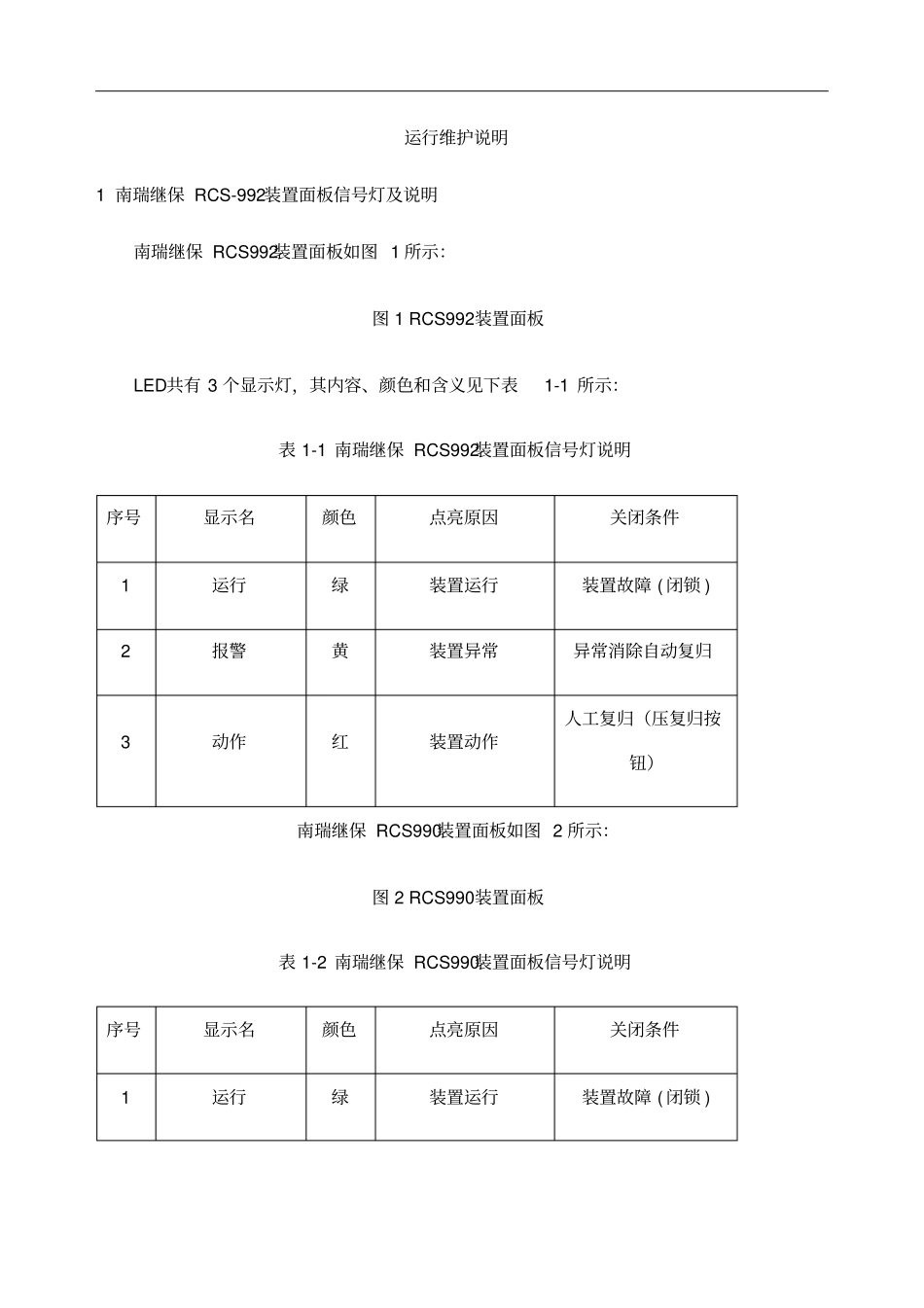

目录1南瑞继保RCS-992装置面板信号灯及说明...........................32RCS-992装置液晶说明............................................42.1正常运行时液晶显示说明....................................42.2装置动作时液晶显示说明....................................42.3装置自检报告..............................................43命令菜单使用说明...............................................53.1保护状态..................................................53.2显示报告..................................................53.3打印报告..................................................53.4整定定值..................................................63.5修改时钟..................................................63.6程序版本..................................................64运行注意事项...................................................65装置异常信息含义及处理建议.....................................7从机定值整定说明...............................................9装置定值内容及整定说明........................................17运行维护说明1南瑞继保RCS-992装置面板信号灯及说明南瑞继保RCS992装置面板如图1所示：图1RCS992装置面板LED共有3个显示灯，其内容、颜色和含义见下表1-1所示：表1-1南瑞继保RCS992装置面板信号灯说明序号显示名颜色点亮原因关闭条件1运行绿装置运行装置故障(闭锁)2报警黄装置异常异常消除自动复归3动作红装置动作人工复归（压复归按钮）南瑞继保RCS990装置面板如图2所示：图2RCS990装置面板表1-2南瑞继保RCS990装置面板信号灯说明序号显示名颜色点亮原因关闭条件1运行绿装置运行装置故障(闭锁)2报警黄装置异常异常消除自动复归3跳闸红装置动作出口人工复归（压复归按钮）注：１）RCS-992、RCS-990调试通讯口为232通讯口，用于调试和程序更新；２）RCS-990调试模拟量出口，用于本公司HELP90模拟量加入口，每口可以加入两回线路的三相电压和电流，从右上到左下依次模拟第1单元至第6单元的电压电流量；2RCS-992装置液晶说明2.1正常运行时液晶显示说明装置上电后，正常运行时液晶屏幕将显示主画面，格式如下：2.2装置动作时液晶显示说明本装置能存储64次动作报告，12次故障录波报告，当保护动作时，液晶屏幕自动显示最新一次保护动作报告，当一次动作报告中有多个动作元件时，所有动作元件及测距结果将滚屏显示，格式如下：2.3装置自检报告本装置能存储128次装置自检报告，保护装置运行中，硬件自检出错或系统运行异常将立即显示自检报告，当一次自检报告中有多个出错信息时，所有自检信息将滚屏显示，格式如下：按装置或屏上复归按钮可切换显示跳闸报告、自检报告和装置正常运行状态，除了以上几种自动切换显示方式外，保护还提供了若干命令菜单，供继电保护工程师调试保护和修改定值用。3命令菜单使用说明在主画面状态下，按‘▲’键可进入主菜单，通过‘▲’、‘▼’、‘确认’和‘取消’键选择子菜单。命令菜单采用如下的树形目录结构：3.1保护状态本菜单的设置主要用来显示保护装置电流电压实时采样值和开入量状态，它全面地反映了该保护运行的环境，只要这些量的显示值与实际运行情况一致，则保护能正常运行，本菜单的设置为现场人员的调试与维护提供了极大的方便。对于开入状态，‘1’表示投入或收到接点动作信号，‘0’表示未投入或没收到接点动作信号。‘通道状态’显示RCS－992的通道的误码和误帧情况。RCS－992共有8个光纤接口，分别在从左至右的4块MSO（EO）插件上（如RCS-992A背面布置图），接口编号对应为1－8。频率状态显示系统频率情况。3.2显示报告本菜单显示保护动作报告、自检报告、开入变位及故障状态报告。由于本保护自带掉电保持，不管断电与否，它能记忆上述报告各128次。显示格式同上“液晶显示说明”，首先显示的是最新一次报告，按键‘▲’显示前一个报告，按键‘▼’显示后一个报告，按键‘取消’退出至上一级菜单。3.3打印报告本菜单选择打印定值清单、动作报告、...
