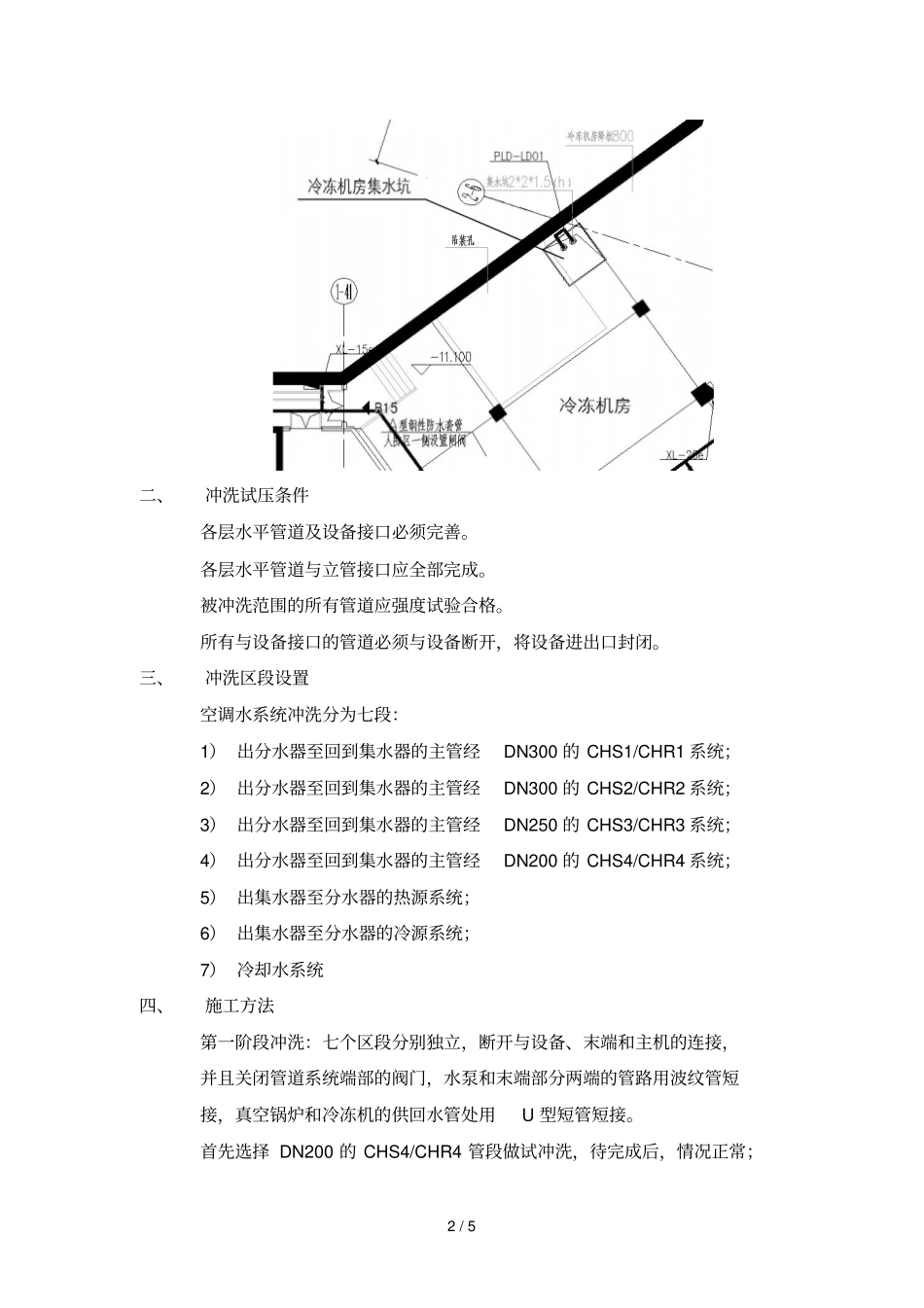

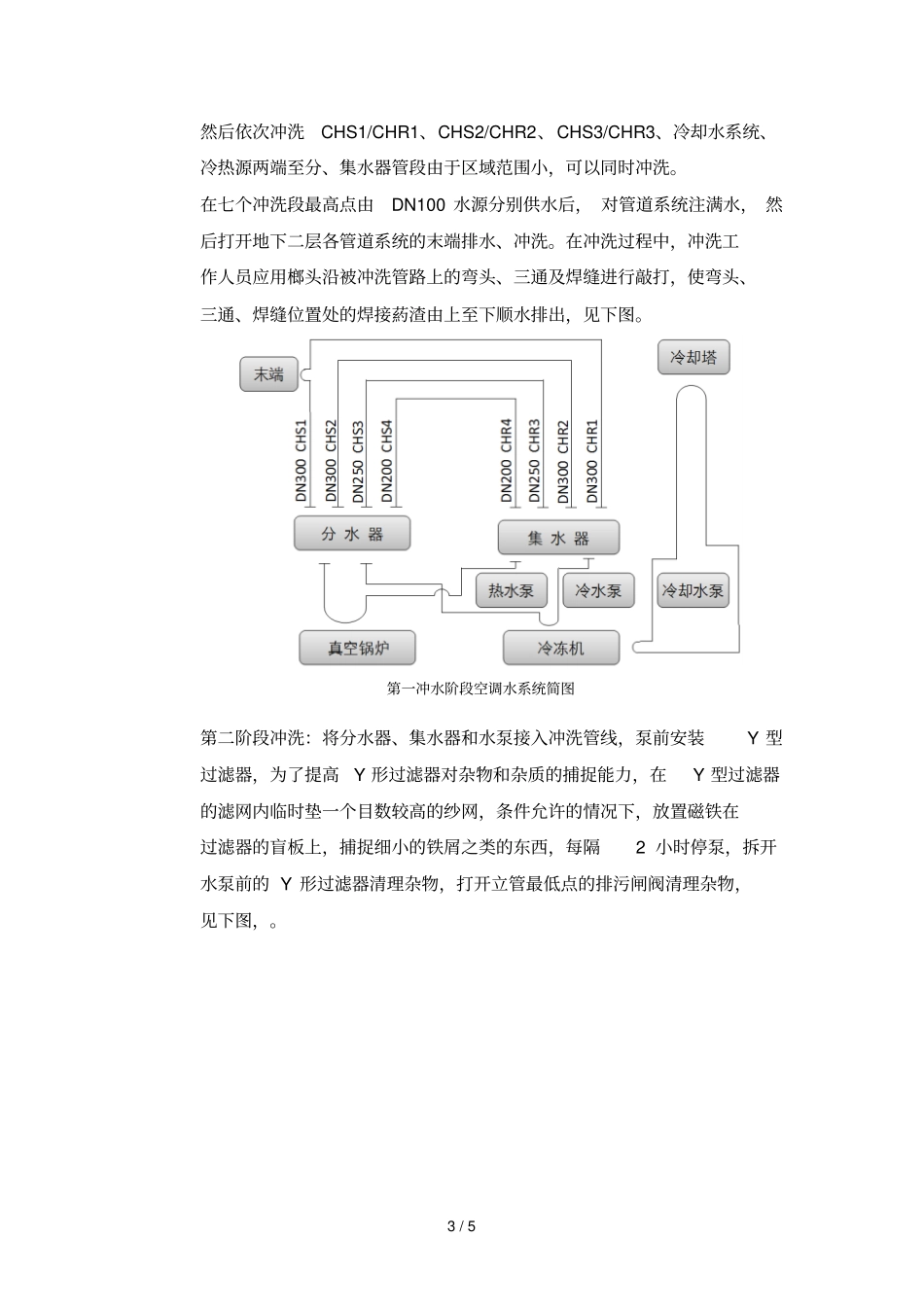

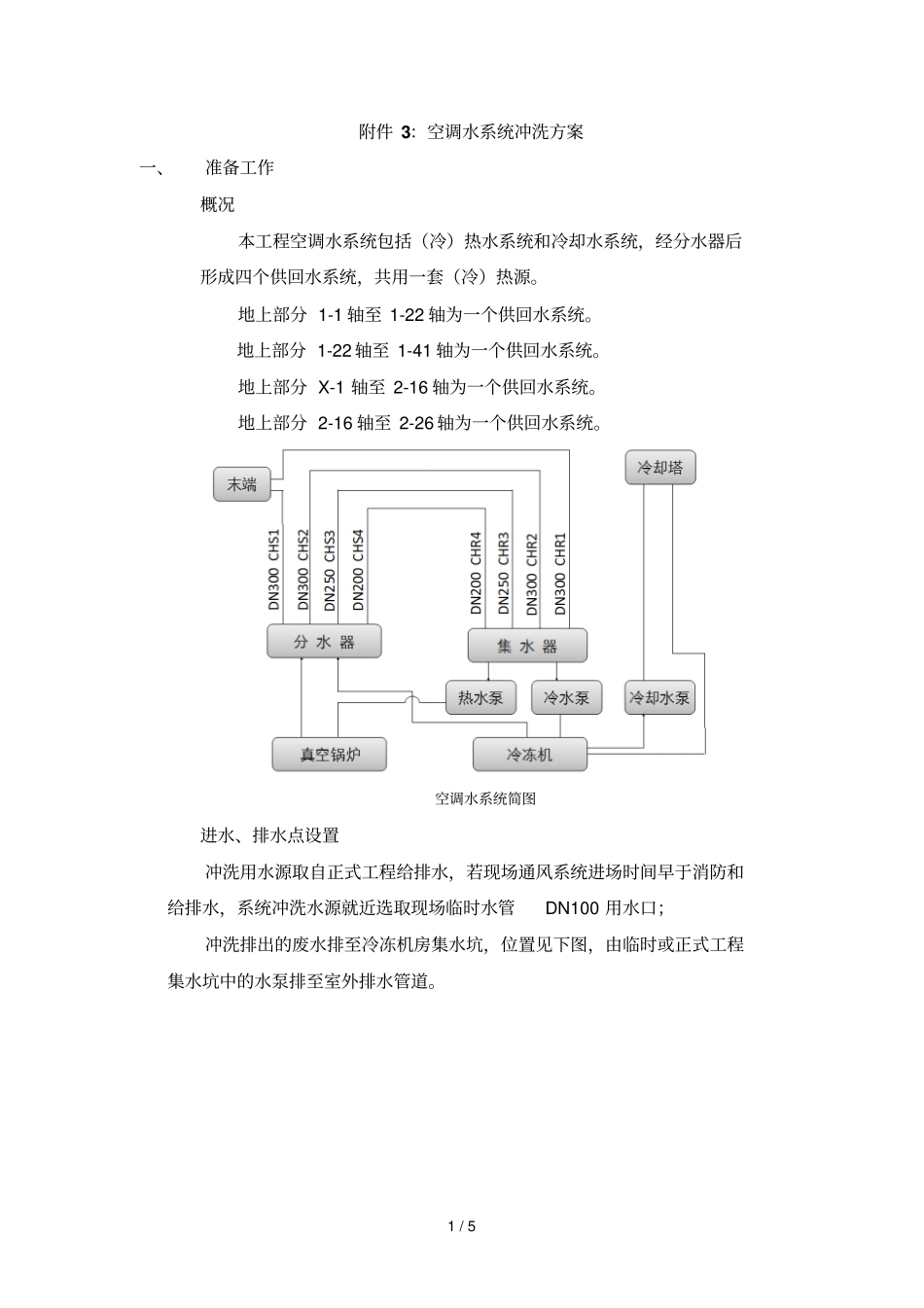

1/5附件3：空调水系统冲洗方案一、准备工作概况本工程空调水系统包括（冷）热水系统和冷却水系统，经分水器后形成四个供回水系统，共用一套（冷）热源。地上部分1-1轴至1-22轴为一个供回水系统。地上部分1-22轴至1-41轴为一个供回水系统。地上部分X-1轴至2-16轴为一个供回水系统。地上部分2-16轴至2-26轴为一个供回水系统。空调水系统简图进水、排水点设置冲洗用水源取自正式工程给排水，若现场通风系统进场时间早于消防和给排水，系统冲洗水源就近选取现场临时水管DN100用水口；冲洗排出的废水排至冷冻机房集水坑，位置见下图，由临时或正式工程集水坑中的水泵排至室外排水管道。2/5二、冲洗试压条件各层水平管道及设备接口必须完善。各层水平管道与立管接口应全部完成。被冲洗范围的所有管道应强度试验合格。所有与设备接口的管道必须与设备断开，将设备进出口封闭。三、冲洗区段设置空调水系统冲洗分为七段：1）出分水器至回到集水器的主管经DN300的CHS1/CHR1系统；2）出分水器至回到集水器的主管经DN300的CHS2/CHR2系统；3）出分水器至回到集水器的主管经DN250的CHS3/CHR3系统；4）出分水器至回到集水器的主管经DN200的CHS4/CHR4系统；5）出集水器至分水器的热源系统；6）出集水器至分水器的冷源系统；7）冷却水系统四、施工方法第一阶段冲洗：七个区段分别独立，断开与设备、末端和主机的连接，并且关闭管道系统端部的阀门，水泵和末端部分两端的管路用波纹管短接，真空锅炉和冷冻机的供回水管处用U型短管短接。首先选择DN200的CHS4/CHR4管段做试冲洗，待完成后，情况正常；3/5然后依次冲洗CHS1/CHR1、CHS2/CHR2、CHS3/CHR3、冷却水系统、冷热源两端至分、集水器管段由于区域范围小，可以同时冲洗。在七个冲洗段最高点由DN100水源分别供水后，对管道系统注满水，然后打开地下二层各管道系统的末端排水、冲洗。在冲洗过程中，冲洗工作人员应用榔头沿被冲洗管路上的弯头、三通及焊缝进行敲打，使弯头、三通、焊缝位置处的焊接葯渣由上至下顺水排出，见下图。第一冲水阶段空调水系统简图第二阶段冲洗：将分水器、集水器和水泵接入冲洗管线，泵前安装Y型过滤器，为了提高Y形过滤器对杂物和杂质的捕捉能力，在Y型过滤器的滤网内临时垫一个目数较高的纱网，条件允许的情况下，放置磁铁在过滤器的盲板上，捕捉细小的铁屑之类的东西，每隔2小时停泵，拆开水泵前的Y形过滤器清理杂物，打开立管最低点的排污闸阀清理杂物，见下图，。4/5第二冲水阶段空调水系统简图第三阶段冲洗：直至目测排出口的水色和透明度与入水口对比相近，无可见杂物，再循环试运行2小时以上，且水质正常后才与真空锅炉、空调设备相贯通。五、人员配置序号工种人数备注1管工6人2焊工2人3辅助工4人六、冲洗时间日期（天）项目12345678910111213141516第一阶段CHS4/CHR4第一阶段CHS1/CHR1第一阶段CHS2/CHR2第一阶段5/5CHS3/CHR3第一阶段（冷）热源第一阶段冷却水第二阶段第三阶段
