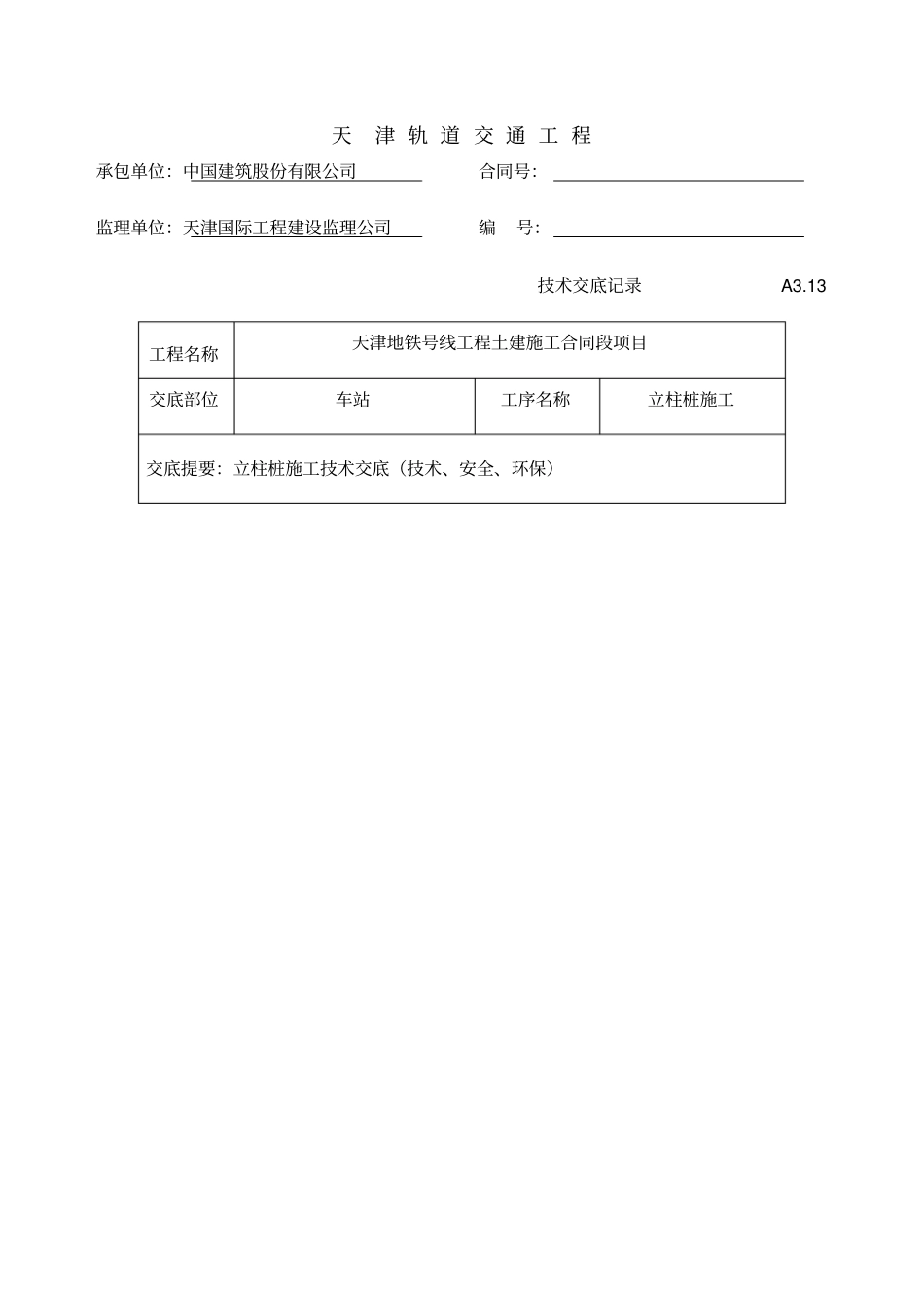

天津轨道交通工程承包单位：中国建筑股份有限公司合同号：监理单位：天津国际工程建设监理公司编号：技术交底记录A3

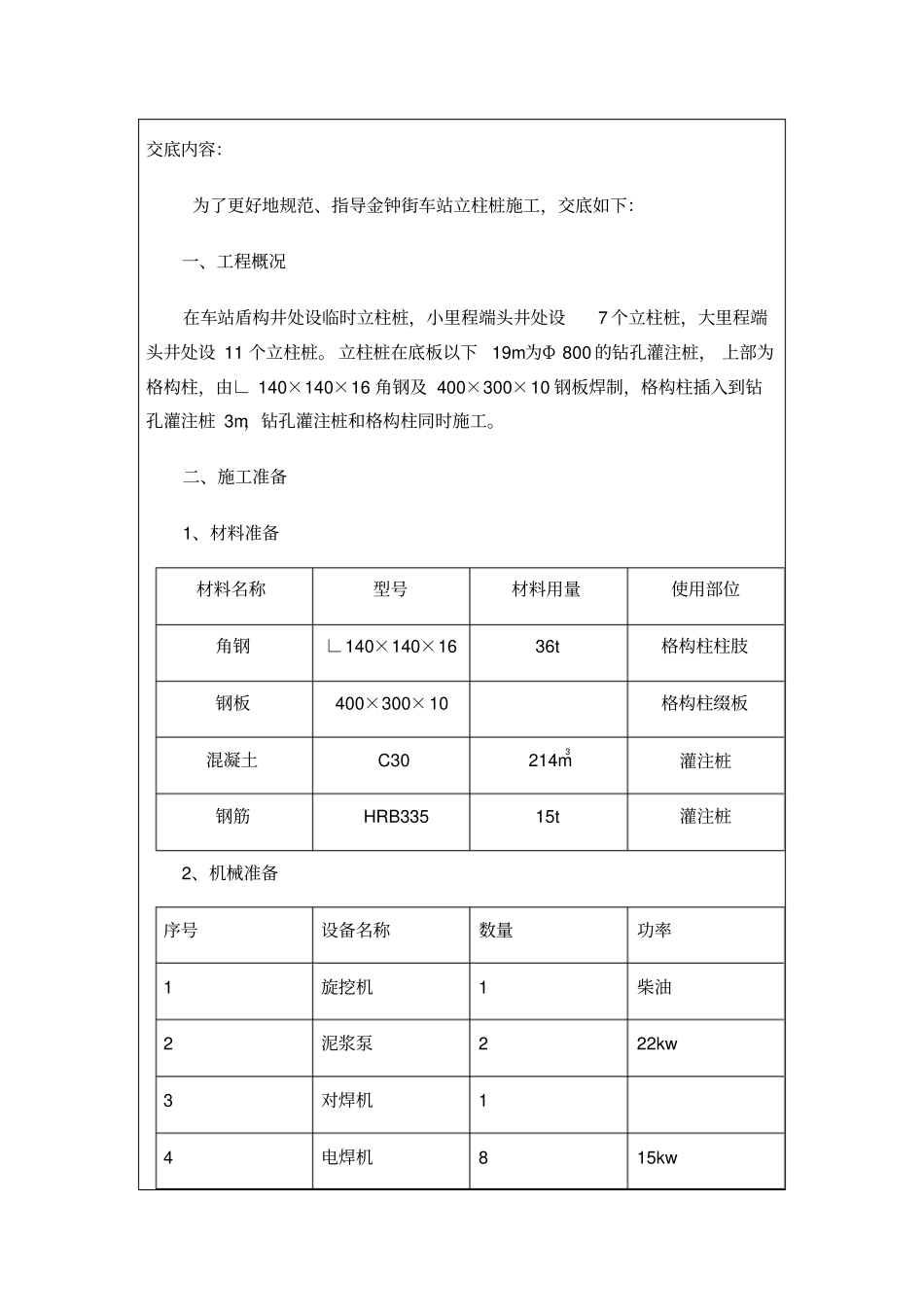

13工程名称天津地铁号线工程土建施工合同段项目交底部位车站工序名称立柱桩施工交底提要：立柱桩施工技术交底（技术、安全、环保）交底内容：为了更好地规范、指导金钟街车站立柱桩施工，交底如下：一、工程概况在车站盾构井处设临时立柱桩，小里程端头井处设7个立柱桩，大里程端头井处设11个立柱桩
立柱桩在底板以下19m为Φ800的钻孔灌注桩，上部为格构柱，由∟140×140×16角钢及400×300×10钢板焊制，格构柱插入到钻孔灌注桩3m，钻孔灌注桩和格构柱同时施工

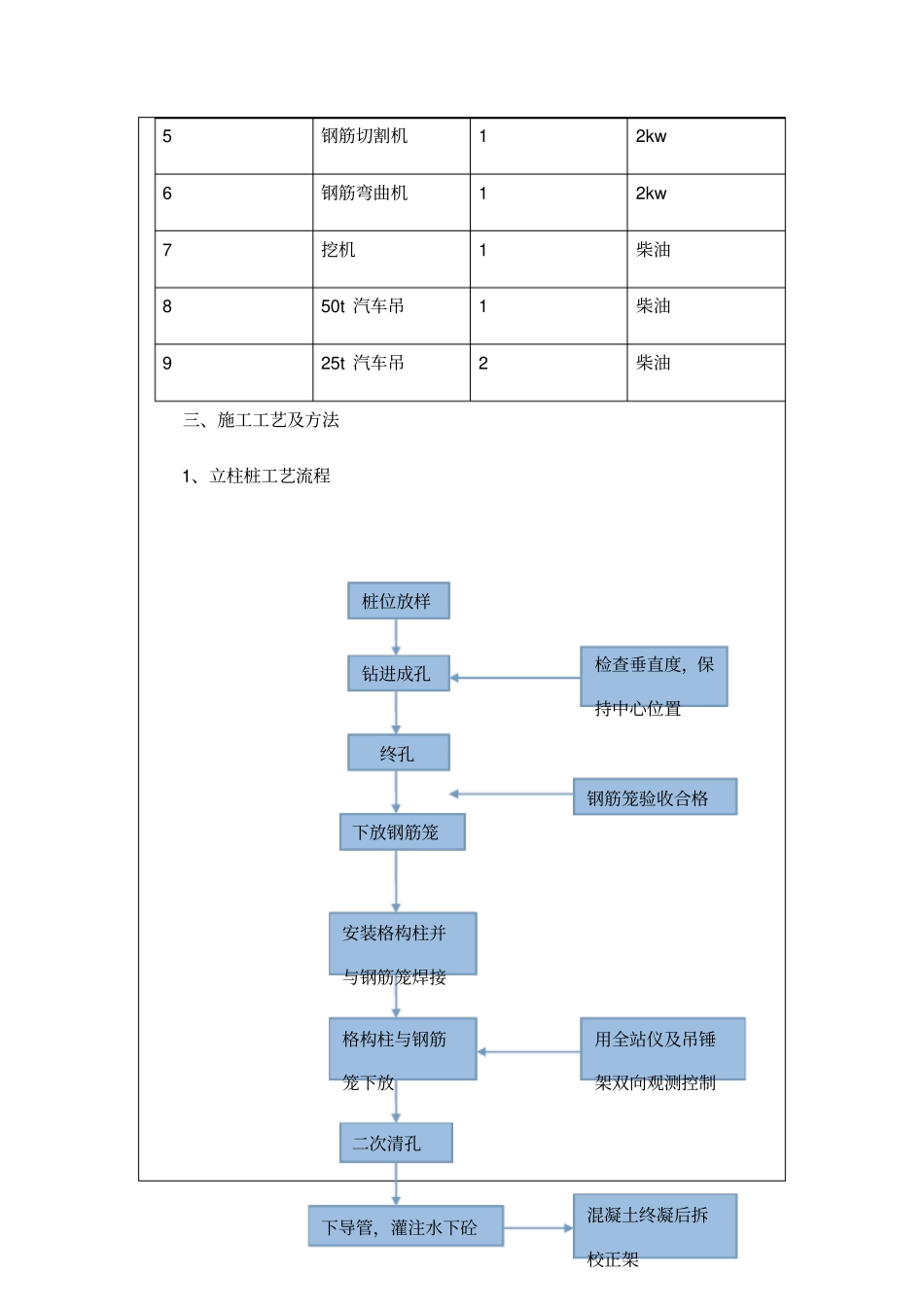

二、施工准备1、材料准备材料名称型号材料用量使用部位角钢∟140×140×1636t格构柱柱肢钢板400×300×10格构柱缀板混凝土C30214m3灌注桩钢筋HRB33515t灌注桩2、机械准备序号设备名称数量功率1旋挖机1柴油2泥浆泵222kw3对焊机14电焊机815kw5钢筋切割机12kw6钢筋弯曲机12kw7挖机1柴油850t汽车吊1柴油925t汽车吊2柴油三、施工工艺及方法1、立柱桩工艺流程桩位放样钻进成孔终孔检查垂直度，保持中心位置下放钢筋笼钢筋笼验收合格安装格构柱并与钢筋笼焊接用全站仪及吊锤架双向观测控制格构柱与钢筋笼下放二次清孔下导管，灌注水下砼混凝土终凝后拆校正架2、施工程序及保证措施（1）桩位放样依据设计图纸的桩位进行测量放线，使用全站仪测定桩位
在桩位点打300mm深的木桩或钢筋，桩上标定桩位中心，并采用“十字栓桩法”作好标记，并加以保护
测量结果经自检、复检后，报请监理复核后，方可施工
（2）埋设护筒采用钢护筒，护筒直径大于钻头直径，护筒顶标高应高于施工面200～300mm，并确保筒壁与水平面垂直，隔离地面水，稳定孔口土壤和保护孔壁不塌，以保证其垂直度并防止泥浆流失，以利钻孔工作进行
