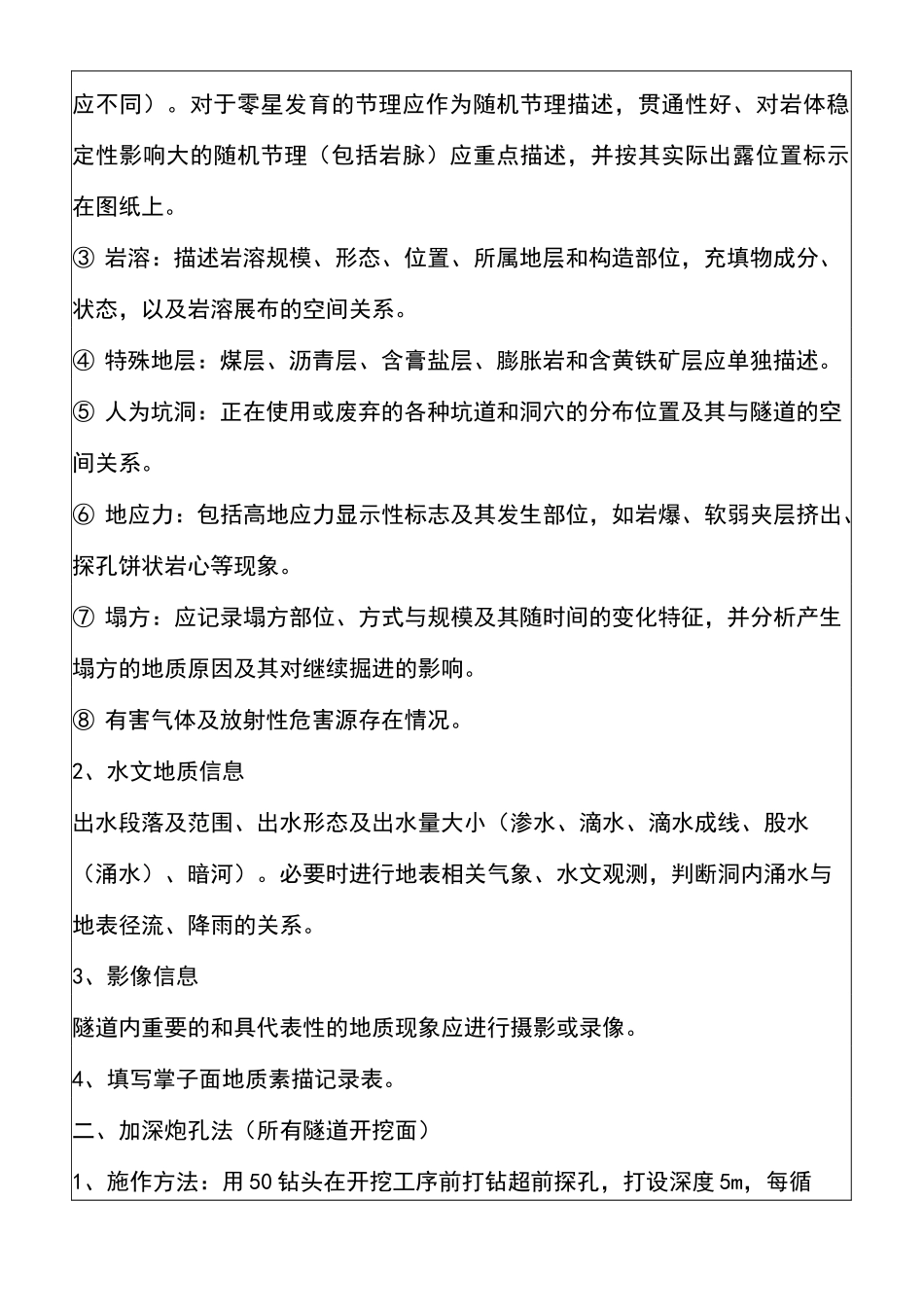

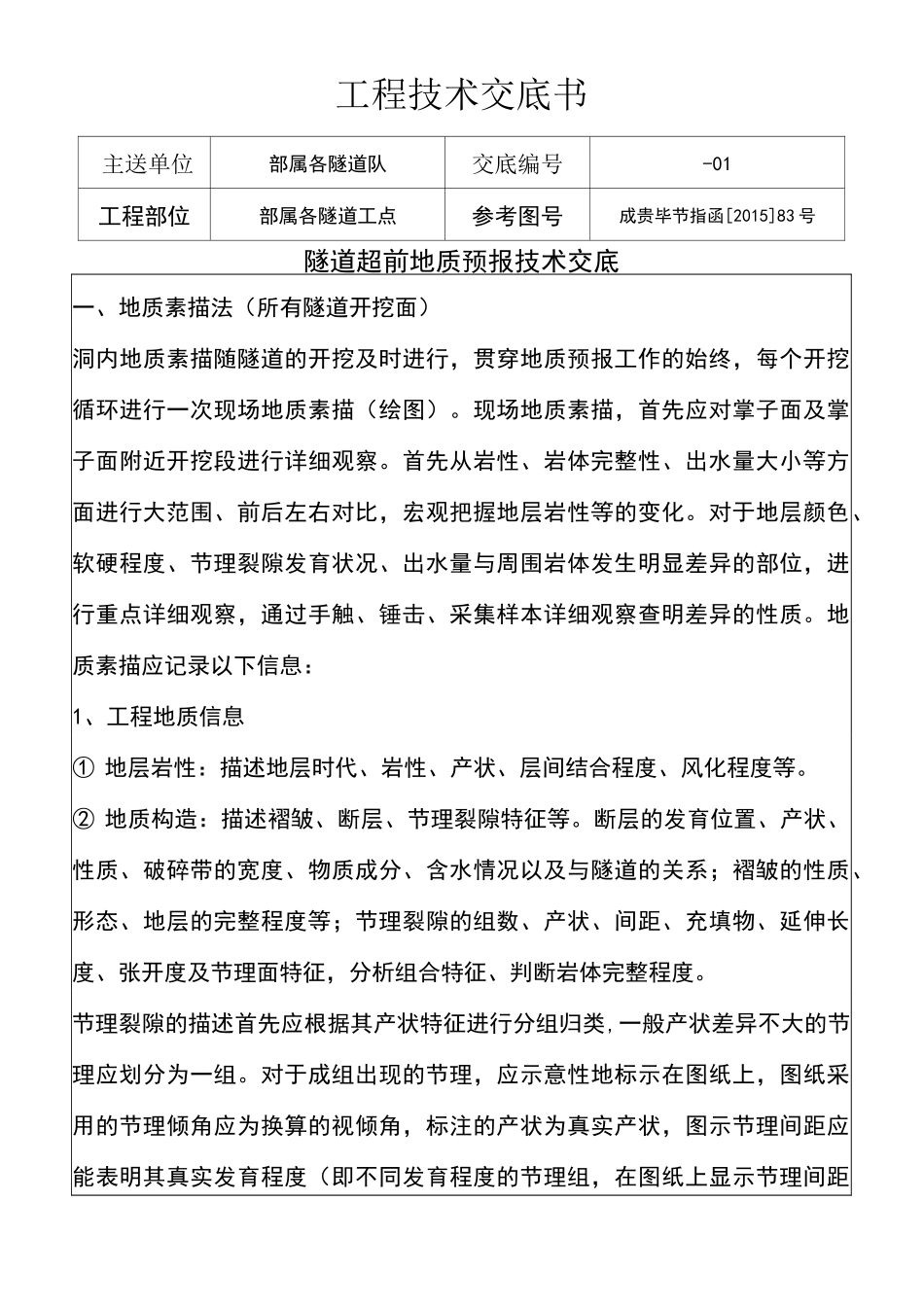

工程技术交底书主送单位部属各隧道队交底编号-01工程部位部属各隧道工点参考图号成贵毕节指函[2015]83号隧道超前地质预报技术交底一、地质素描法（所有隧道开挖面）洞内地质素描随隧道的开挖及时进行，贯穿地质预报工作的始终，每个开挖循环进行一次现场地质素描（绘图）。现场地质素描，首先应对掌子面及掌子面附近开挖段进行详细观察。首先从岩性、岩体完整性、出水量大小等方面进行大范围、前后左右对比，宏观把握地层岩性等的变化。对于地层颜色、软硬程度、节理裂隙发育状况、出水量与周围岩体发生明显差异的部位，进行重点详细观察，通过手触、锤击、采集样本详细观察查明差异的性质。地质素描应记录以下信息：1、工程地质信息①地层岩性：描述地层时代、岩性、产状、层间结合程度、风化程度等。②地质构造：描述褶皱、断层、节理裂隙特征等。断层的发育位置、产状、性质、破碎带的宽度、物质成分、含水情况以及与隧道的关系；褶皱的性质、形态、地层的完整程度等；节理裂隙的组数、产状、间距、充填物、延伸长度、张开度及节理面特征，分析组合特征、判断岩体完整程度。节理裂隙的描述首先应根据其产状特征进行分组归类,一般产状差异不大的节理应划分为一组。对于成组出现的节理，应示意性地标示在图纸上，图纸采用的节理倾角应为换算的视倾角，标注的产状为真实产状，图示节理间距应能表明其真实发育程度（即不同发育程度的节理组，在图纸上显示节理间距应不同）。对于零星发育的节理应作为随机节理描述，贯通性好、对岩体稳定性影响大的随机节理（包括岩脉）应重点描述，并按其实际出露位置标示在图纸上。③岩溶：描述岩溶规模、形态、位置、所属地层和构造部位，充填物成分、状态，以及岩溶展布的空间关系。④特殊地层：煤层、沥青层、含膏盐层、膨胀岩和含黄铁矿层应单独描述。⑤人为坑洞：正在使用或废弃的各种坑道和洞穴的分布位置及其与隧道的空间关系。⑥地应力：包括高地应力显示性标志及其发生部位，如岩爆、软弱夹层挤出、探孔饼状岩心等现象。⑦塌方：应记录塌方部位、方式与规模及其随时间的变化特征，并分析产生塌方的地质原因及其对继续掘进的影响。⑧有害气体及放射性危害源存在情况。2、水文地质信息出水段落及范围、出水形态及出水量大小（渗水、滴水、滴水成线、股水（涌水）、暗河）。必要时进行地表相关气象、水文观测，判断洞内涌水与地表径流、降雨的关系。3、影像信息隧道内重要的和具代表性的地质现象应进行摄影或录像。4、填写掌子面地质素描记录表。二、加深炮孔法（所有隧道开挖面）1、施作方法：用50钻头在开挖工序前打钻超前探孔，打设深度5m，每循环搭接不小于1m。2、钻孔数量、部位及角度钻孔数量：5个钻孔部位：拱顶中心线下一个,上台阶中心处一个，拱腰及起拱线左右两侧距离轮廓各一个。钻孔角度：拱顶钻孔外插角为20°~30°；3、填写加深炮孔现场记录表。加深炮孔示意图如下：正洞断面辅助坑道断面说明：隧道拱墙周边加深炮孔距离隧道开挖轮廓线原则上不大于40cm，拱墙外插角按20〜30度控制。根据设计需要，在隧底增加加深炮孔时，炮孔位置距离隧道轨顶不超过40cm，俯角不小于30°。三、TSP法（所有隧道开挖面）1、TSP探测程序钻孔布置-施工钻孔-安装炸药-布置设备-引爆炸药-数据采集-数据分析-报告提交。2、TSP探测具体方法TSP超前地质预报是利用振动波的反射来进行探测的。振动波由在特定位置人为制造的小型爆破产生，沿隧道一侧洞壁布置24个爆破点，爆破点平行于隧道底面呈直线排列，孔距，孔深，炮孔垂直于边墙向下倾斜10°-20°，以利于灌水堵孔。距最后的爆破点15-20m处设接收器点（双侧对称布置），接收器安装孔的孔深2m，炮孔垂直于边墙向上倾斜5。-10°内置接收传感器。1）测试前的准备工作保证满足TSP操作的隧道空间，即至少有55m无障碍（台阶等）、没有事做二次衬砌的隧道空间，且确保施测时隧道中无其它震源。应准备瞬发电雷管30支，防水乳化炸药4kg（①32药卷），采集数据时作震源之用。提供接收器孔附近的隧道半径、拱顶至地面（隧底）的铅直高度、两接收器孔之间的距离等数据。④?提供接收器孔和掌子面的里程，以及两者...
