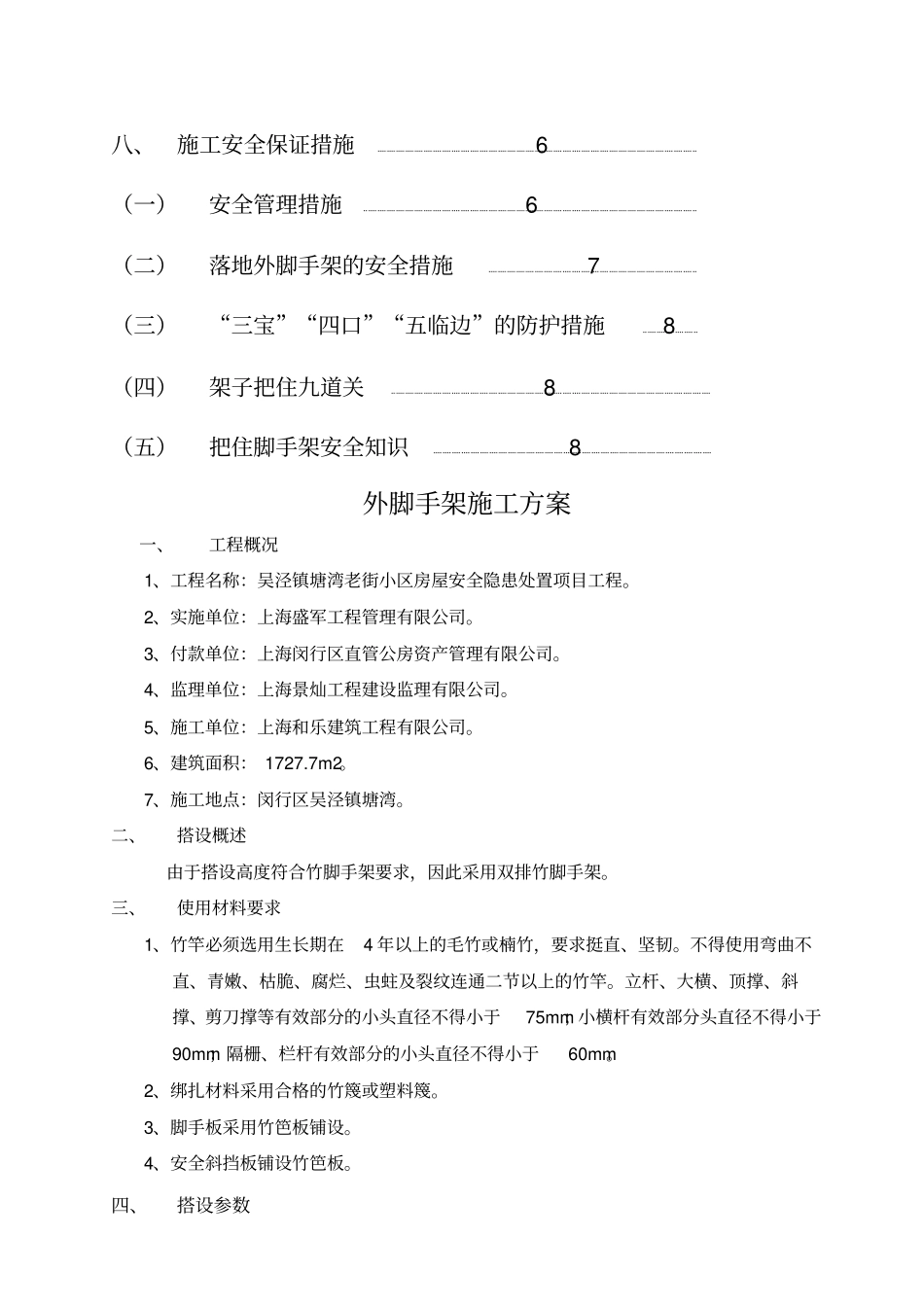

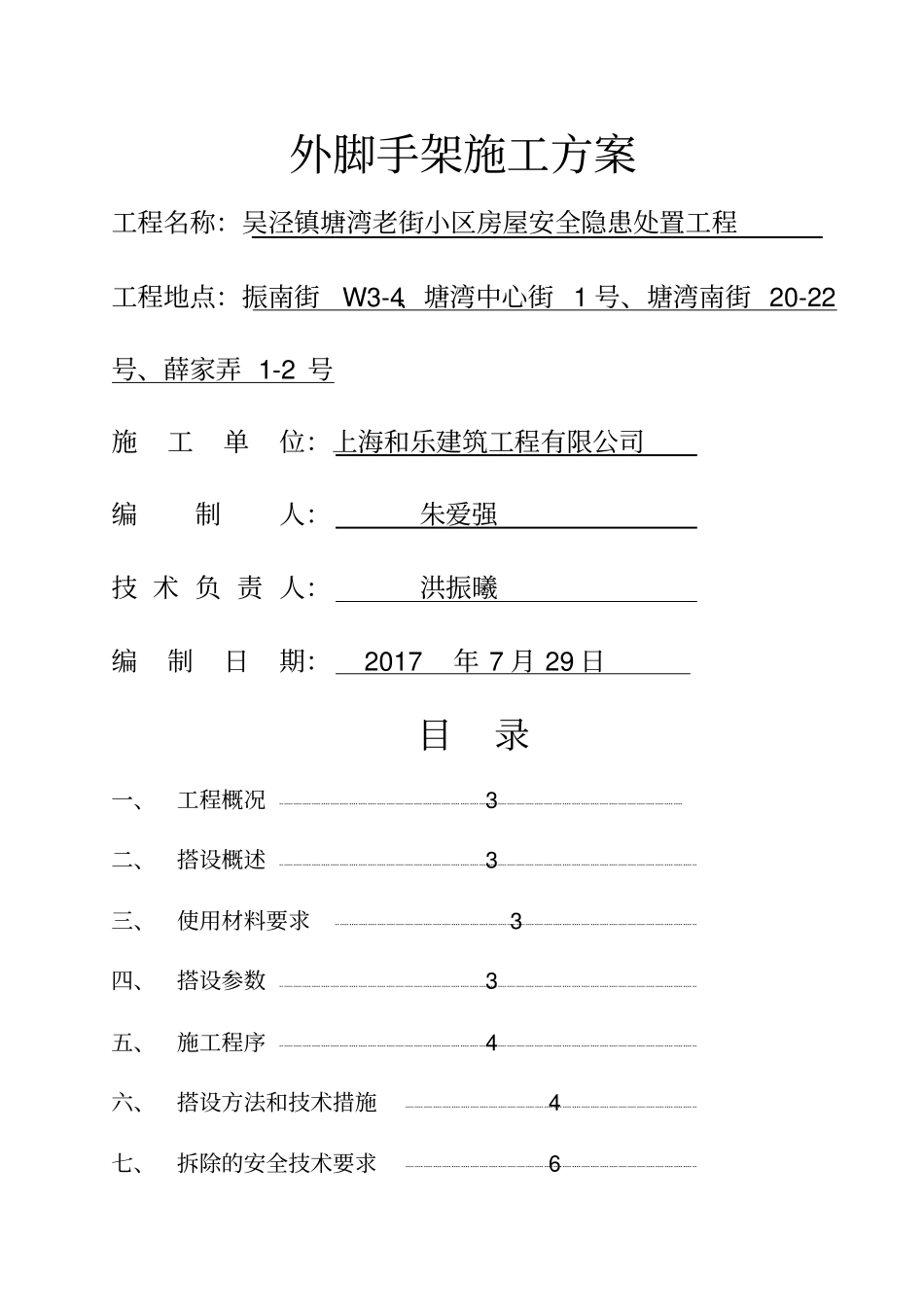

外脚手架施工方案工程名称：吴泾镇塘湾老街小区房屋安全隐患处置工程工程地点：振南街W3-4、塘湾中心街1号、塘湾南街20-22号、薛家弄1-2号施工单位：上海和乐建筑工程有限公司编制人：朱爱强技术负责人：洪振曦编制日期：2017年7月29日目录一、工程概况3二、搭设概述3三、使用材料要求3四、搭设参数3五、施工程序4六、搭设方法和技术措施4七、拆除的安全技术要求6八、施工安全保证措施6（一）安全管理措施6（二）落地外脚手架的安全措施7（三）“三宝”“四口”“五临边”的防护措施8（四）架子把住九道关8（五）把住脚手架安全知识8外脚手架施工方案一、工程概况1、工程名称：吴泾镇塘湾老街小区房屋安全隐患处置项目工程。2、实施单位：上海盛军工程管理有限公司。3、付款单位：上海闵行区直管公房资产管理有限公司。4、监理单位：上海景灿工程建设监理有限公司。5、施工单位：上海和乐建筑工程有限公司。6、建筑面积：1727.7m2。7、施工地点：闵行区吴泾镇塘湾。二、搭设概述由于搭设高度符合竹脚手架要求，因此采用双排竹脚手架。三、使用材料要求1、竹竿必须选用生长期在4年以上的毛竹或楠竹，要求挺直、坚韧。不得使用弯曲不直、青嫩、枯脆、腐烂、虫蛀及裂纹连通二节以上的竹竿。立杆、大横、顶撑、斜撑、剪刀撑等有效部分的小头直径不得小于75mm；小横杆有效部分头直径不得小于90mm；隔栅、栏杆有效部分的小头直径不得小于60mm。2、绑扎材料采用合格的竹篾或塑料篾。3、脚手板采用竹笆板铺设。4、安全斜挡板铺设竹笆板。四、搭设参数项目数值立杆至墙面距离（m）0.3立杆间距（m）横向1.2纵向0.8大横杆步距（m）1.8小横杆挑向墙面的悬臂(m)0.3栏杆间距（m）0.6剪刀撑沿脚手架纵向两端和转角处起，每隔7~9根立杆设一组，斜杆与地面夹角为45°~60°，并沿全高度布置与结构拉结每层设置，垂直距离不大于3.6m，水平距离不大于3.6m，且在高度段的分界面上必须设置平桥隔栅间距（m）0.13操作层小横杆间距（m）1.2五、施工程序确定立杆位置挖立杆坑竖立杆绑大横杆绑顶撑绑小横杆铺脚手板绑栏杆绑斜撑、剪刀撑等设置连墙点挂安全网六、搭设方法和技术措施1、立杆：立杆小头朝上，上下垂直。搭设到建筑物顶端时，里排立杆要求低栏河0.5m，外排立杆要求高出栏河1.2m。最后一根立杆应小头朝下，为使立杆稳齐平，可将高出立杆向下错动。2、立杆必须按规定进行接长，搭接长度大于1.5m，相邻两立杆的接头应上下一个步距。3、为使接长后的立杆位于同一平面内，上下立杆的接头应沿纵向左右错开。立杆存在弯曲时，应将弯曲部分弯向脚手架纵向。4、立杆的垂直偏差：脚手架顶端向内水平倾斜不得大于架高1/250、且≤200mm，不得向外倾斜。5、大横杆：大横杆绑扎在立杆的内侧，沿纵向平放。大横杆必须按规定进行接长，接头置于立杆处，接头位置应上下、里外错开一倍的立杆纵距。同一排大横杆的水平偏差不得大于脚手架总长度的1/300，且不大于200mm。6、小横杆：小横杆垂直于墙面，绑扎在立杆上。采用竹笆或木、钢筋网预制的手板，小横杆应置于大横杆下；采用纵向支承的脚手板，小横杆位于大横杆之上，操作层的小横杆应加密间距。间距不大于0.5m。7、顶撑：顶撑应并立在立杆边顶住小横杆，与立杆必须绑扎三道。8、斜撑：斜撑设置在脚手架外侧转角处，与地面成45°角倾斜。斜撑底端埋入土中深度不小于0.3m，底脚距立杆纵距为700mm。9、剪刀撑：剪刀撑设置在脚手架外侧，是与地面成45°～60°角的交叉杆件，下至上与脚手架其它杆件同步搭设。杆件的交叉点要互相绑扎，与立杆相交处扎点间距不得大于4.5m，脚手架端头、转角和中间每隔10m净距设置一道剪刀撑，宽度为4倍立杆纵距。可以根据需要设置间断式剪刀撑或纵向连续式剪刀撑，剪刀撑的最大跨度不得超过4倍的立杆纵距。剪刀撑的斜杆底脚埋入土中深度不得小于0.3m。10、连墙点：连墙点设置在立杆与横杆交点附近，呈梅花形交错布置，两排点的垂直距离为2步架高，两排连墙点的水平距离为4倍立杆纵距。转角两立杆和顶排架必须设置连墙点。11、混凝土结构墙、梁、柱部位，预埋Ф6钢筋环，利用小横杆顶住墙面，承受力。12、搁栅：搁栅应设在小横杆上，间...
