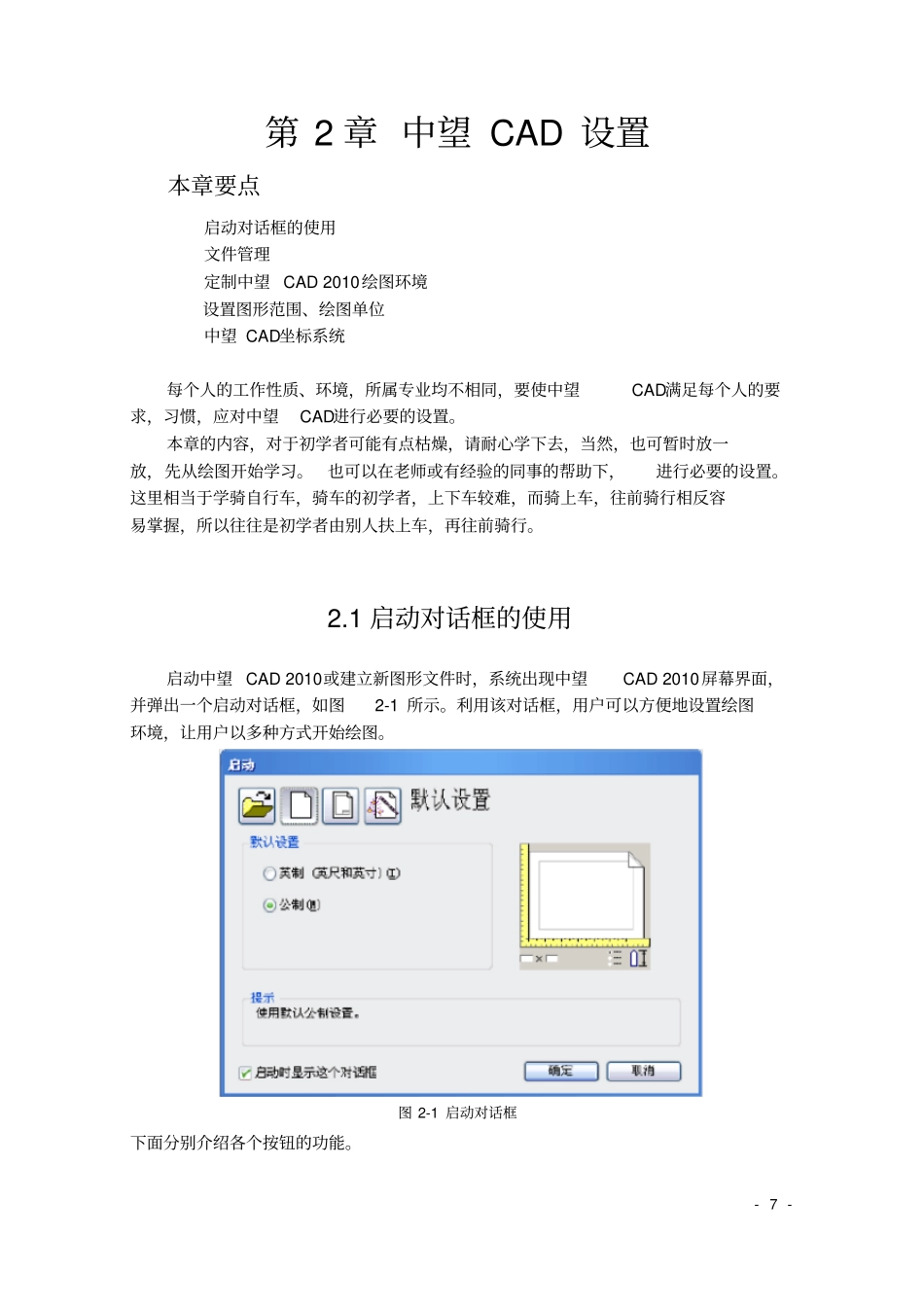

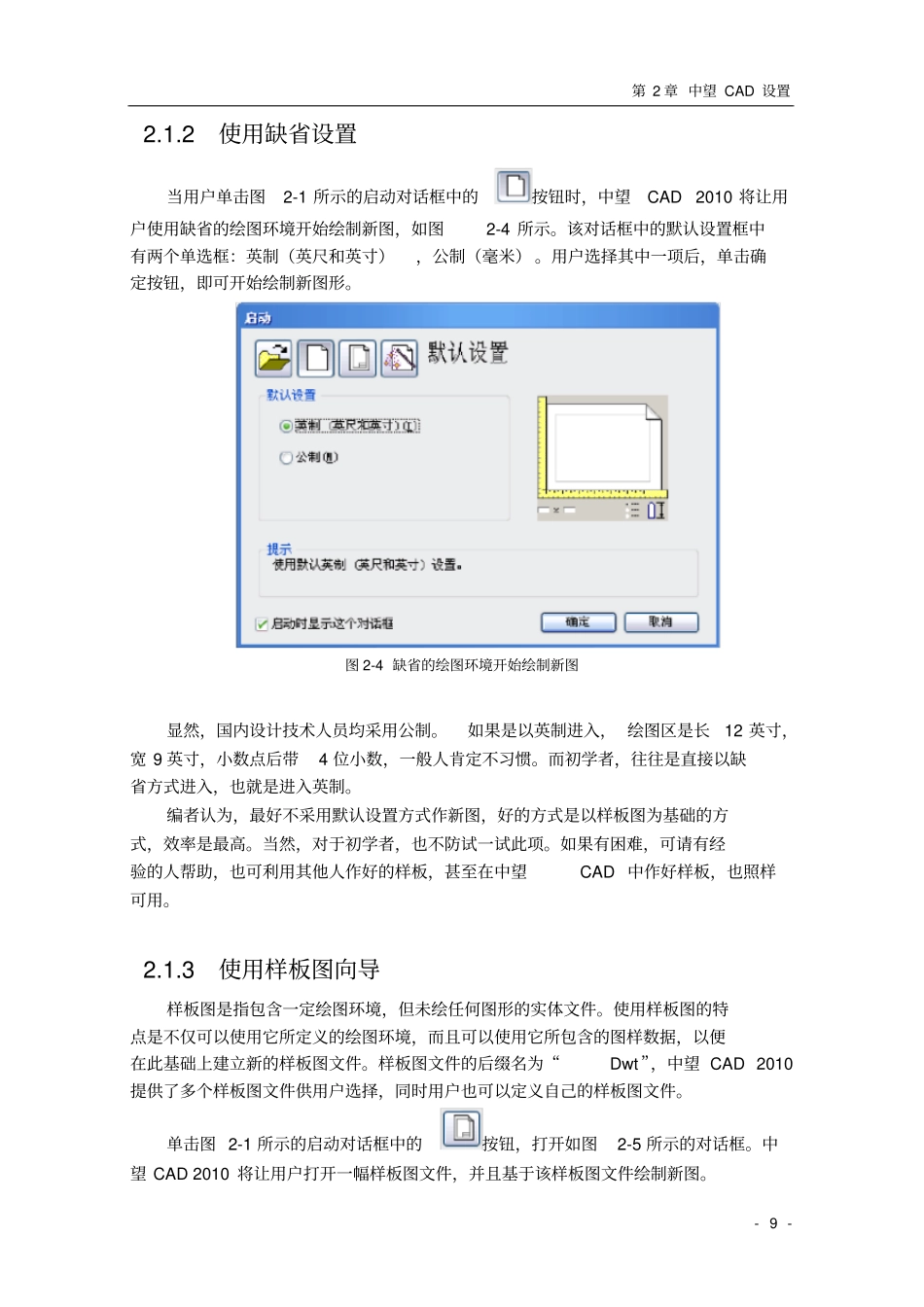

-7-第2章中望CAD设置本章要点启动对话框的使用文件管理定制中望CAD2010绘图环境设置图形范围、绘图单位中望CAD坐标系统每个人的工作性质、环境，所属专业均不相同，要使中望CAD满足每个人的要求，习惯，应对中望CAD进行必要的设置。本章的内容，对于初学者可能有点枯燥，请耐心学下去，当然，也可暂时放一放，先从绘图开始学习。也可以在老师或有经验的同事的帮助下，进行必要的设置。这里相当于学骑自行车，骑车的初学者，上下车较难，而骑上车，往前骑行相反容易掌握，所以往往是初学者由别人扶上车，再往前骑行。2.1启动对话框的使用启动中望CAD2010或建立新图形文件时，系统出现中望CAD2010屏幕界面，并弹出一个启动对话框，如图2-1所示。利用该对话框，用户可以方便地设置绘图环境，让用户以多种方式开始绘图。图2-1启动对话框下面分别介绍各个按钮的功能。中望CAD2010标准教程-8-2.1.1打开一幅图当用户单击图2-1所示的启动对话框中的按钮时，系统弹出一个如图2-2所示的对话框。如果在对话框右边预览中没有图形，要勾选对话框中的“使用预览”。用户可以直接点取选择文件列表框下的文件名，单击确定按钮，打开已经存在的图样；或点取浏览按钮，系统将弹出如图2-3所示的选择文件对话框，在该对话框中可选取已有图样，并在其上开始绘图。例如：在图2-3中，选中中望CAD下面的Sample子目录中名为Cube.dwg的图形，在对话框右边预览中将可以浏览该图形，然后点取打开按钮，以后就可以在此图样上继续绘图和编辑。图2-2打开图形图2-3通过浏览选择文件第2章中望CAD设置-9-2.1.2使用缺省设置当用户单击图2-1所示的启动对话框中的按钮时，中望CAD2010将让用户使用缺省的绘图环境开始绘制新图，如图2-4所示。该对话框中的默认设置框中有两个单选框：英制（英尺和英寸），公制（毫米）。用户选择其中一项后，单击确定按钮，即可开始绘制新图形。图2-4缺省的绘图环境开始绘制新图显然，国内设计技术人员均采用公制。如果是以英制进入，绘图区是长12英寸，宽9英寸，小数点后带4位小数，一般人肯定不习惯。而初学者，往往是直接以缺省方式进入，也就是进入英制。编者认为，最好不采用默认设置方式作新图，好的方式是以样板图为基础的方式，效率是最高。当然，对于初学者，也不防试一试此项。如果有困难，可请有经验的人帮助，也可利用其他人作好的样板，甚至在中望CAD中作好样板，也照样可用。2.1.3使用样板图向导样板图是指包含一定绘图环境，但未绘任何图形的实体文件。使用样板图的特点是不仅可以使用它所定义的绘图环境，而且可以使用它所包含的图样数据，以便在此基础上建立新的样板图文件。样板图文件的后缀名为“Dwt”，中望CAD2010提供了多个样板图文件供用户选择，同时用户也可以定义自己的样板图文件。单击图2-1所示的启动对话框中的按钮，打开如图2-5所示的对话框。中望CAD2010将让用户打开一幅样板图文件，并且基于该样板图文件绘制新图。中望CAD2010标准教程-10-1.选择DWT格式样板图在图2-5所示的对话框中，用户可以在选择样板列表框中选择DWT格式的样板图文件，然后单击确定按钮结束操作。此后，中望CAD2010将自动打开该样板图文件并且让用户基于它开始绘制新的图样。图2-5基于样板图开始绘制新的图样2.选择DWG格式样板图如果用户在图2-5列表框中没有找到合适的样板图，可以选择【浏览】按钮并点【确定】按钮，则屏幕上将弹出选择样板文件对话框，如图2-6所示，通过该对话框可以查找磁盘目录中DWG格式的图形文件并打开它。图2-6基于DWG图形文件绘制新的图样如果采用此方法，有一点要提醒，作图时间将按照原来图形的作图时间，如果是在考试等场合要求有时间限制时，不能使用。另外一点是容易把原图充掉，而采第2章中望CAD设置-11-用样板图，即*.dwt文件，就不会有这方面的担心了。如果要用一个图形文件作样板图，最好先将其的属性改为只读，可保证一直存在。2.1.4使用设置向导图2-7使用设置向导选项使用向导中包含用户绘图所需的绘图环境。绘图环境是指在中望CAD2010中绘制图样所需的基本设置与约定。能够使绘图实现专业化、用户化和流水线作业，同时它可大大提高绘图效率，使所...
