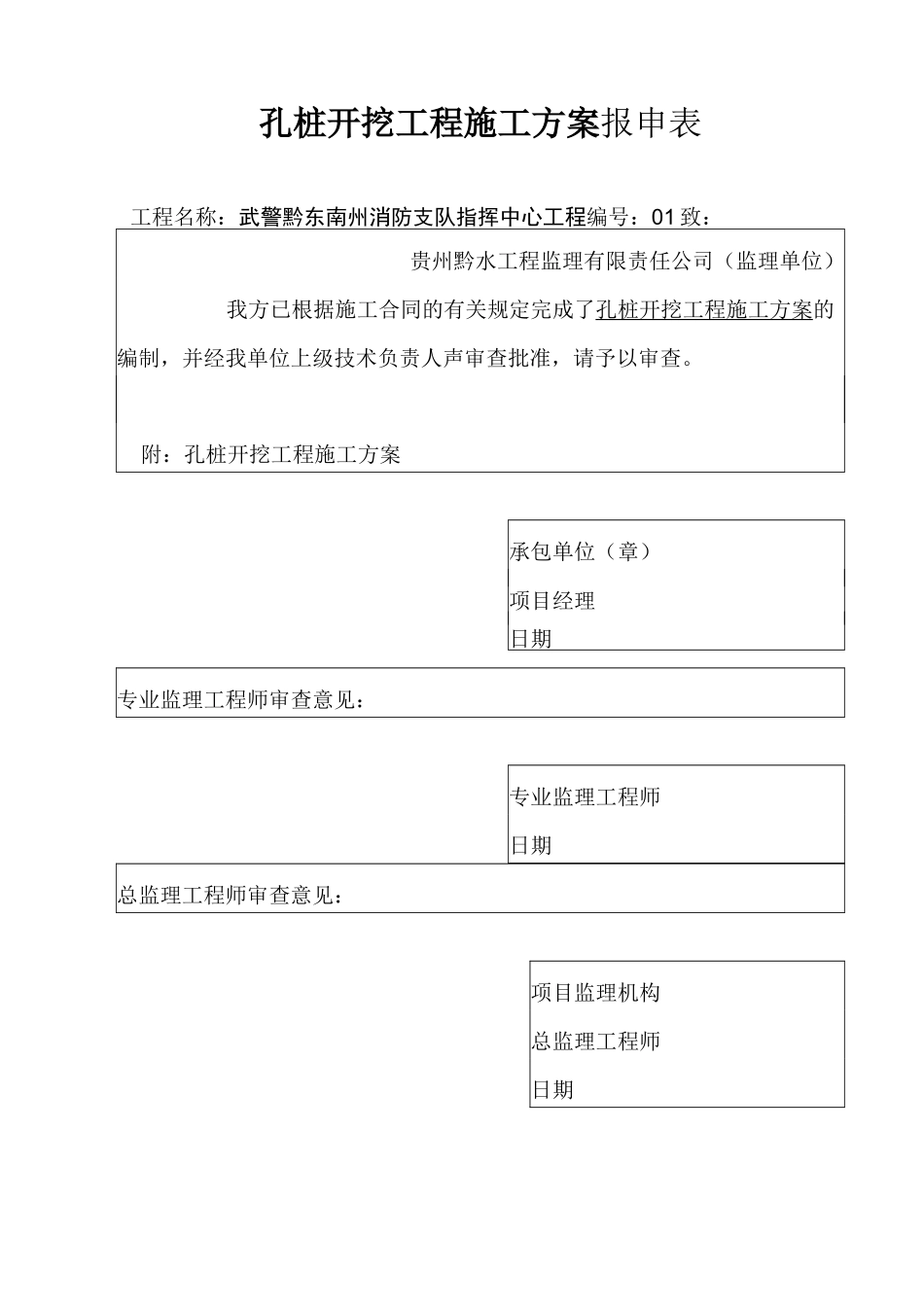

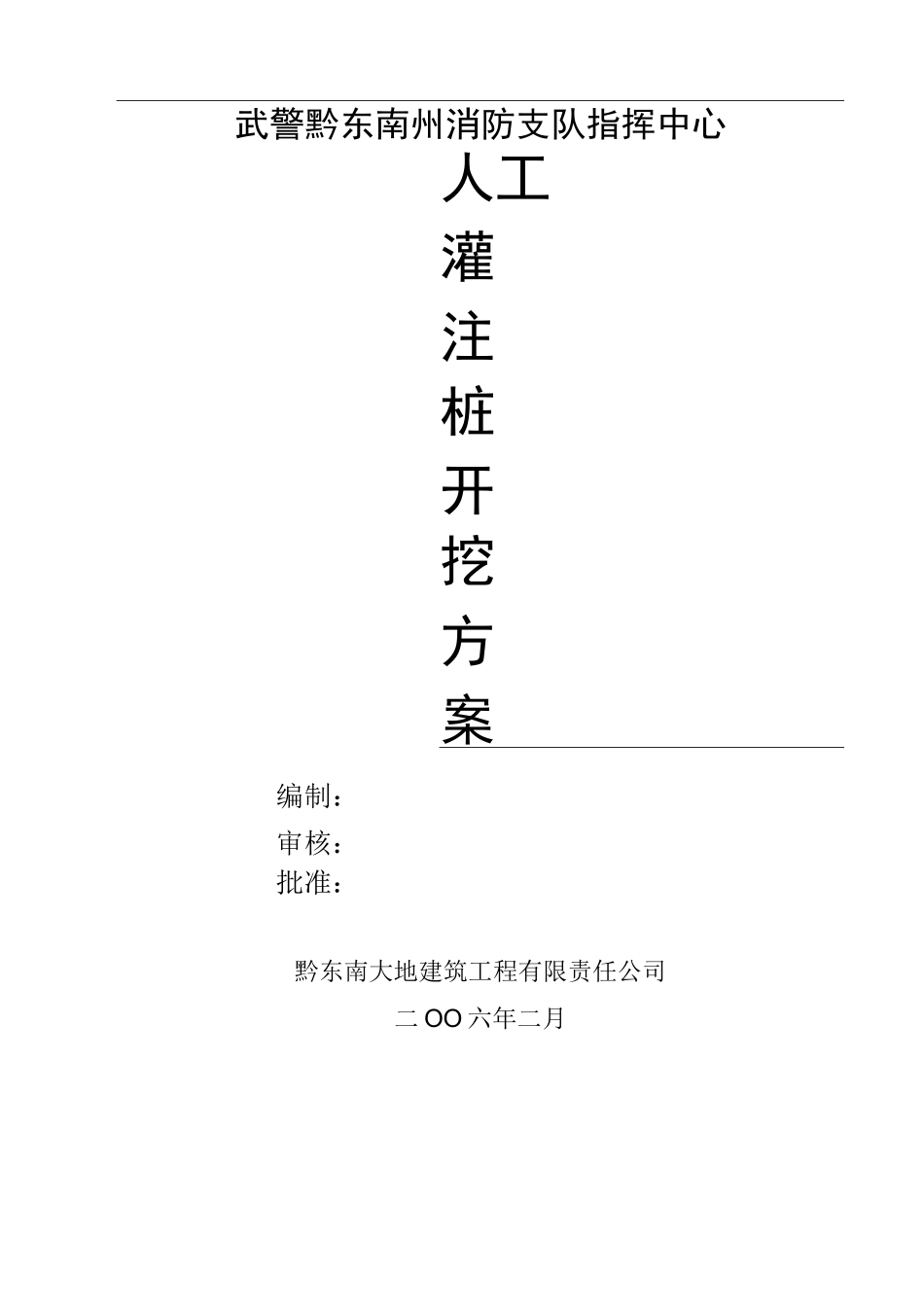

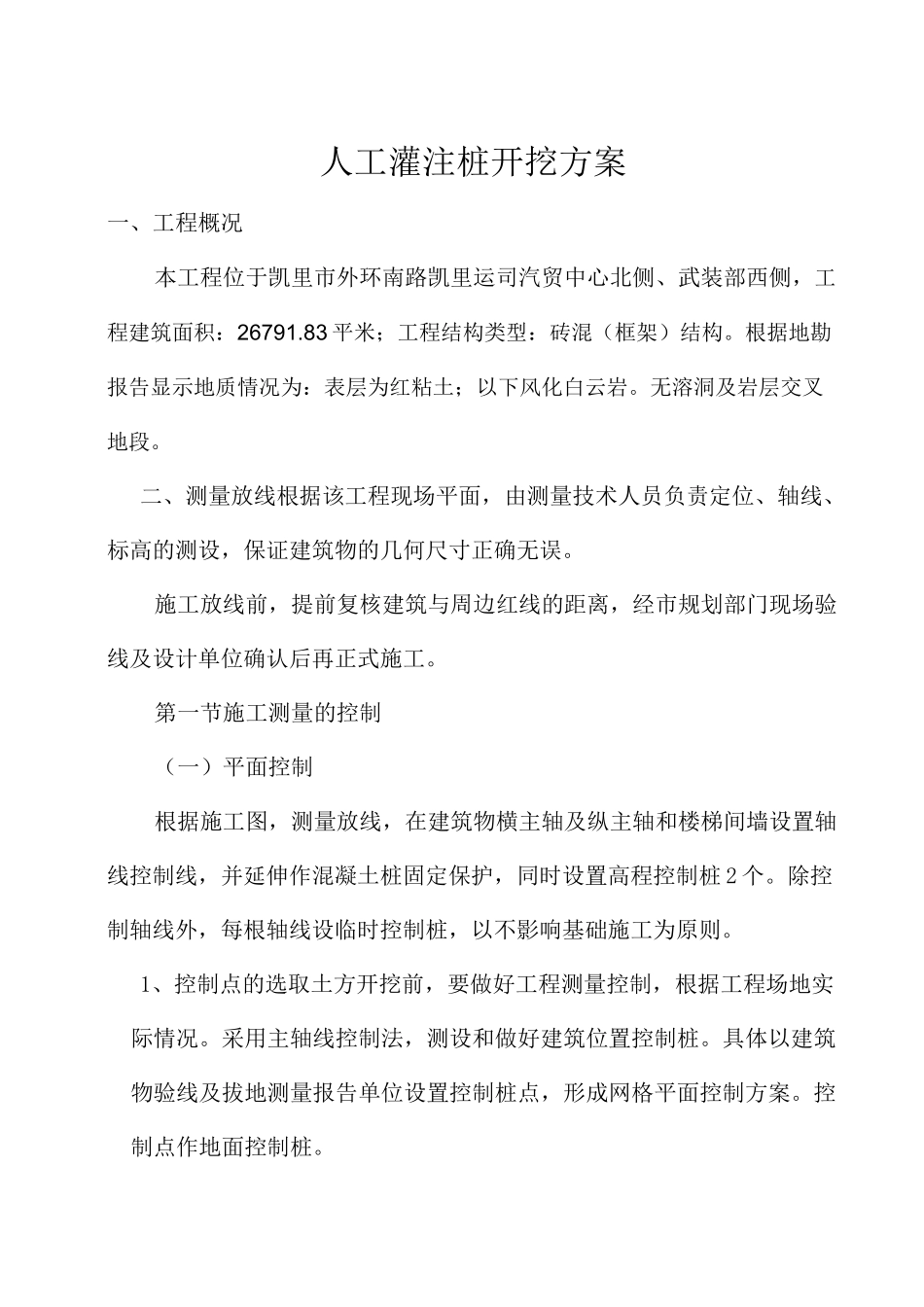

孔桩开挖工程施工方案报申表工程名称：武警黔东南州消防支队指挥中心工程编号：01致：贵州黔水工程监理有限责任公司（监理单位）我方已根据施工合同的有关规定完成了孔桩开挖工程施工方案的编制，并经我单位上级技术负责人声审查批准，请予以审查。附：孔桩开挖工程施工方案承包单位（章）项目经理日期专业监理工程师审查意见：专业监理工程师日期总监理工程师审查意见：项目监理机构总监理工程师日期武警黔东南州消防支队指挥中心人工灌注桩开挖方案编制：审核：批准：黔东南大地建筑工程有限责任公司二OO六年二月人工灌注桩开挖方案一、工程概况本工程位于凯里市外环南路凯里运司汽贸中心北侧、武装部西侧，工程建筑面积：26791.83平米；工程结构类型：砖混（框架）结构。根据地勘报告显示地质情况为：表层为红粘土；以下风化白云岩。无溶洞及岩层交叉地段。二、测量放线根据该工程现场平面，由测量技术人员负责定位、轴线、标高的测设，保证建筑物的几何尺寸正确无误。施工放线前，提前复核建筑与周边红线的距离，经市规划部门现场验线及设计单位确认后再正式施工。第一节施工测量的控制（一）平面控制根据施工图，测量放线，在建筑物横主轴及纵主轴和楼梯间墙设置轴线控制线，并延伸作混凝土桩固定保护，同时设置高程控制桩2个。除控制轴线外，每根轴线设临时控制桩，以不影响基础施工为原则。1、控制点的选取土方开挖前，要做好工程测量控制，根据工程场地实际情况。采用主轴线控制法，测设和做好建筑位置控制桩。具体以建筑物验线及拔地测量报告单位设置控制桩点，形成网格平面控制方案。控制点作地面控制桩。2、控制点的定位以建设单位指定的一个红线桩和一条红线边为准用直接测法，进行测设平面控制桩。经过闭合后达到要求精度，并据此测量出建筑各轴线控制测定后，地面上的控制用混凝土浇筑300X300X1000mm桩，顶面复以200X200X4mm钢板，板面上刻十字作为桩点标志，并砌筑窨井加以保护。（二）工程标高控制施工时，设四个现场水准点，以控制和引则建筑物标高，并构成闭合图形，以便闭合校核。根据现场情况设四个水准点桩（利用平面控制桩）。实际测设时，应用精度不低于S3级水准仪。后向+0.000以上标高引测，主要是沿结构外墙，边柱或楼梯间等向上竖直进行。水准标高应由四处向上引测，以便相互校核。三处用钢尺向上引测投入点，把水准仪架设到施工层上，核测三点误差为3mm以内，再以引测点在施工层上抄测标高。（三）建筑竖向控制1、方法该工程垂直度（竖向）的控制采用经纬仪外控法中的延长轴线法进行，方法是将经纬仪安置在延长轴线的控制桩上，后视首层轴线后，抬起望远镜将轴线直接投测在施工层上。2、投测中的要点（1）测前要对经纬仪的轴线关系进行严格的检校，观测时要精密定平水平度盘水准管，以减少竖轴不垂直的误差。（2）轴线的延长桩点必须准确，标志必须准确、明显，并妥善保护好。必须以首层轴线位置为准，直接向施工层投测，避免逐层上投造成误差积累。（3）取正倒镜向上投测的平均位置，以抵消经纬仪的视准轴不垂直横轴和横轴不垂直视轴的误差影响。（4）投测主要误差必须控制在标准以内，即向上投测时的投点标志误差控制在+3mm以内，照准目标的误差控制在M照60〃/V°D，/P〃2以内，经纬仪竖轴不垂直的影响误差控制在：M竖二H/PnXt/5以内。以上公式中H为建筑物全高，D'为向上投测时的斜视线长，t为经纬仪水平度盘水准管的分划值。V为经纬仪望远镜的放大倍数，Pn为常数。第2节施工测量中应注意的问题1、时应做到前后视线等长，测水平线时，最好是用直接调整水平仪的仪器高度，使后视时的视线正对准水平线，前视时则可直接用铅笔标出视线标高的水平线。2、由+0.000水平线向下或向上量高差时，所用钢尺应经过检定，测量高差时尺身应垂直和用规定的拉力，并要进行尺长和温度改正。三、基础人工灌注桩开挖方案第1节基础工程（一）人工挖孔桩施工方案人工挖孔桩的施工要点如下：1、人工挖孔桩施工工艺流程。2、成孔：a、本工程采用的径D（桩心直径）按设计要求。b、桩端扩大头须作处理，扩大头尺寸详设计图，扩大部分一般不设护壁，如土质有特殊情况应另作处理...
