室内排水管道安装工艺VIP免费

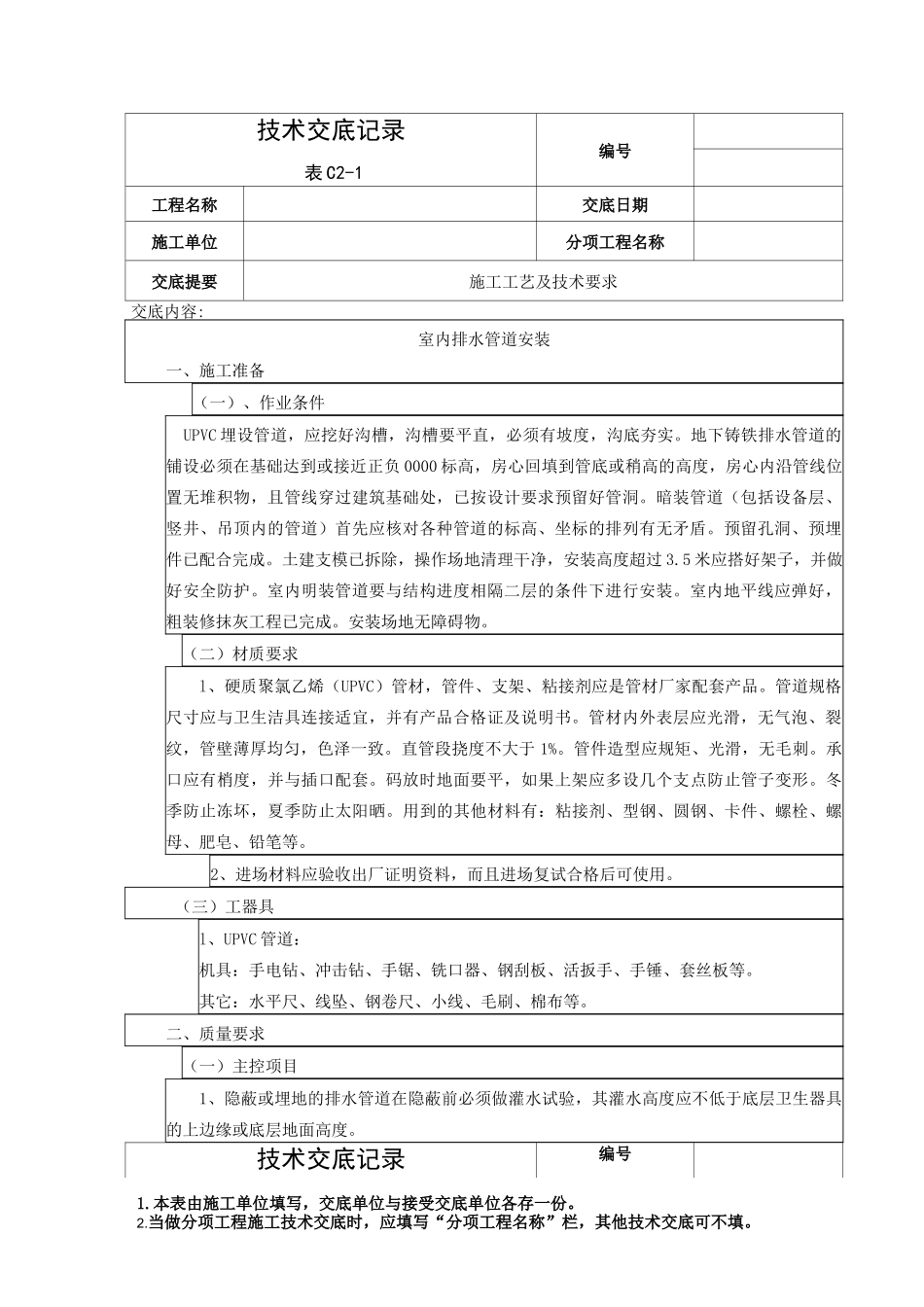

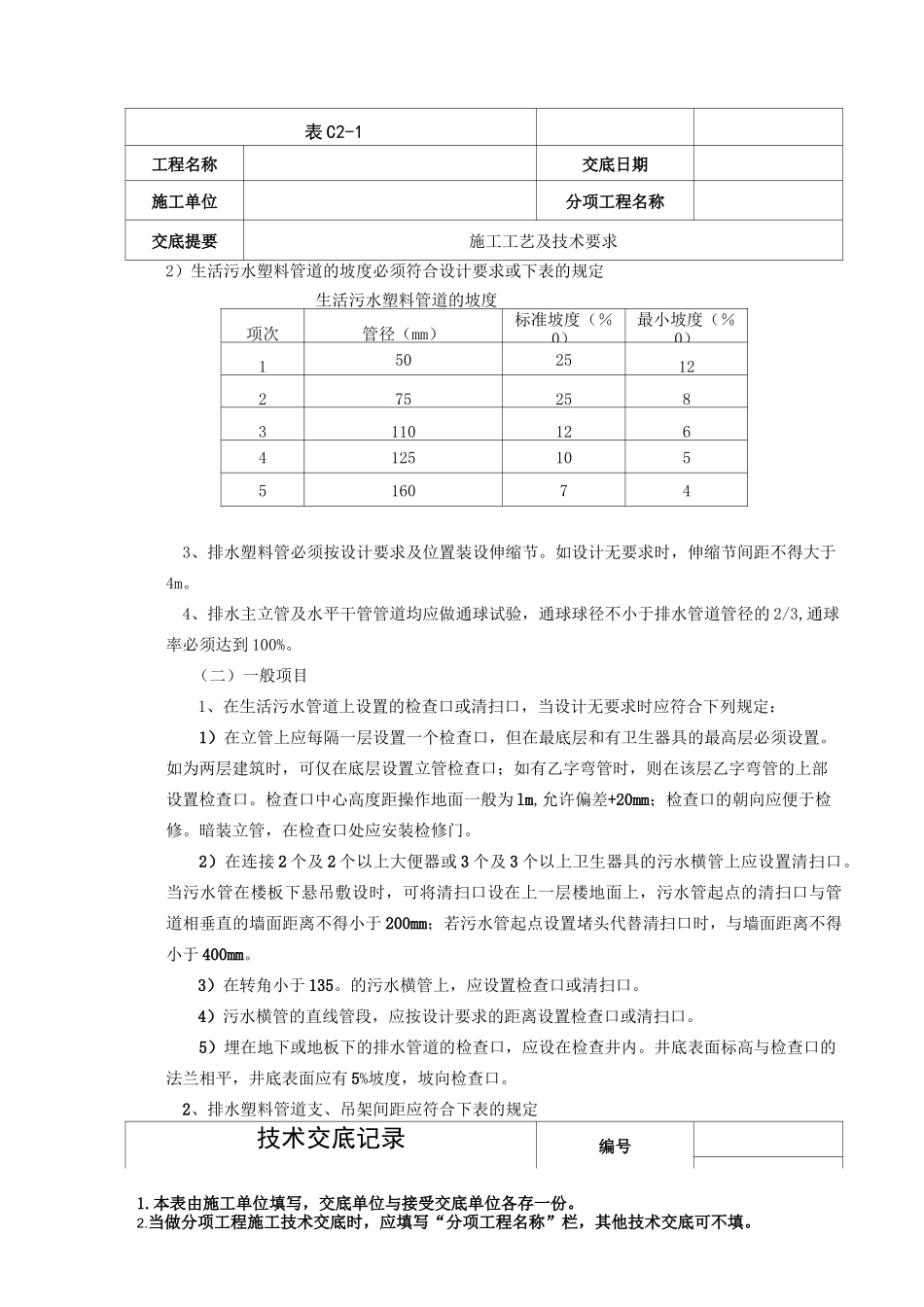

1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。技术交底记录编号表C2-1工程名称交底日期施工单位分项工程名称交底提要施工工艺及技术要求交底内容:室内排水管道安装一、施工准备（一）、作业条件UPVC埋设管道，应挖好沟槽，沟槽要平直，必须有坡度，沟底夯实。地下铸铁排水管道的铺设必须在基础达到或接近正负0000标高，房心回填到管底或稍高的高度，房心内沿管线位置无堆积物，且管线穿过建筑基础处，已按设计要求预留好管洞。暗装管道（包括设备层、竖井、吊顶内的管道）首先应核对各种管道的标高、坐标的排列有无矛盾。预留孔洞、预埋件已配合完成。土建支模已拆除，操作场地清理干净，安装高度超过3.5米应搭好架子，并做好安全防护。室内明装管道要与结构进度相隔二层的条件下进行安装。室内地平线应弹好，粗装修抹灰工程已完成。安装场地无障碍物。（二）材质要求l、硬质聚氯乙烯（UPVC）管材，管件、支架、粘接剂应是管材厂家配套产品。管道规格尺寸应与卫生洁具连接适宜，并有产品合格证及说明书。管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。直管段挠度不大于1%。管件造型应规矩、光滑，无毛刺。承口应有梢度，并与插口配套。码放时地面要平，如果上架应多设几个支点防止管子变形。冬季防止冻坏，夏季防止太阳晒。用到的其他材料有：粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂、铅笔等。2、进场材料应验收出厂证明资料，而且进场复试合格后可使用。（三）工器具l、UPVC管道：机具：手电钻、冲击钻、手锯、铣口器、钢刮板、活扳手、手锤、套丝板等。其它：水平尺、线坠、钢卷尺、小线、毛刷、棉布等。二、质量要求（一）主控项目1、隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。技术交底记录编号1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。表C2-1工程名称交底日期施工单位分项工程名称交底提要施工工艺及技术要求2）生活污水塑料管道的坡度必须符合设计要求或下表的规定生活污水塑料管道的坡度项次管径（mm）标准坡度（％0）最小坡度（％0）1502512275258311012641251055160743、排水塑料管必须按设计要求及位置装设伸缩节。如设计无要求时，伸缩节间距不得大于4m。4、排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3,通球率必须达到100%。（二）一般项目1、在生活污水管道上设置的检查口或清扫口，当设计无要求时应符合下列规定：1）在立管上应每隔一层设置一个检查口，但在最底层和有卫生器具的最高层必须设置。如为两层建筑时，可仅在底层设置立管检查口；如有乙字弯管时，则在该层乙字弯管的上部设置检查口。检查口中心高度距操作地面一般为lm,允许偏差+20mm；检查口的朝向应便于检修。暗装立管，在检查口处应安装检修门。2）在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管上应设置清扫口。当污水管在楼板下悬吊敷设时，可将清扫口设在上一层楼地面上，污水管起点的清扫口与管道相垂直的墙面距离不得小于200mm；若污水管起点设置堵头代替清扫口时，与墙面距离不得小于400mm。3）在转角小于135。的污水横管上，应设置检查口或清扫口。4）污水横管的直线管段，应按设计要求的距离设置检查口或清扫口。5）埋在地下或地板下的排水管道的检查口，应设在检查井内。井底表面标高与检查口的法兰相平，井底表面应有5%坡度，坡向检查口。2、排水塑料管道支、吊架间距应符合下表的规定技术交底记录编号1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。表C2-1工程名称交底日期施工单位分项工程名称交底提要施工工艺及技术要求排水塑料管道支吊架最大间距（单位：m）管径（mm）5075110125160立管1.21.52.02.02.0横管0.50.751.101.301.63、排水通气管不得与风道或烟道连接，且应符合下列...
