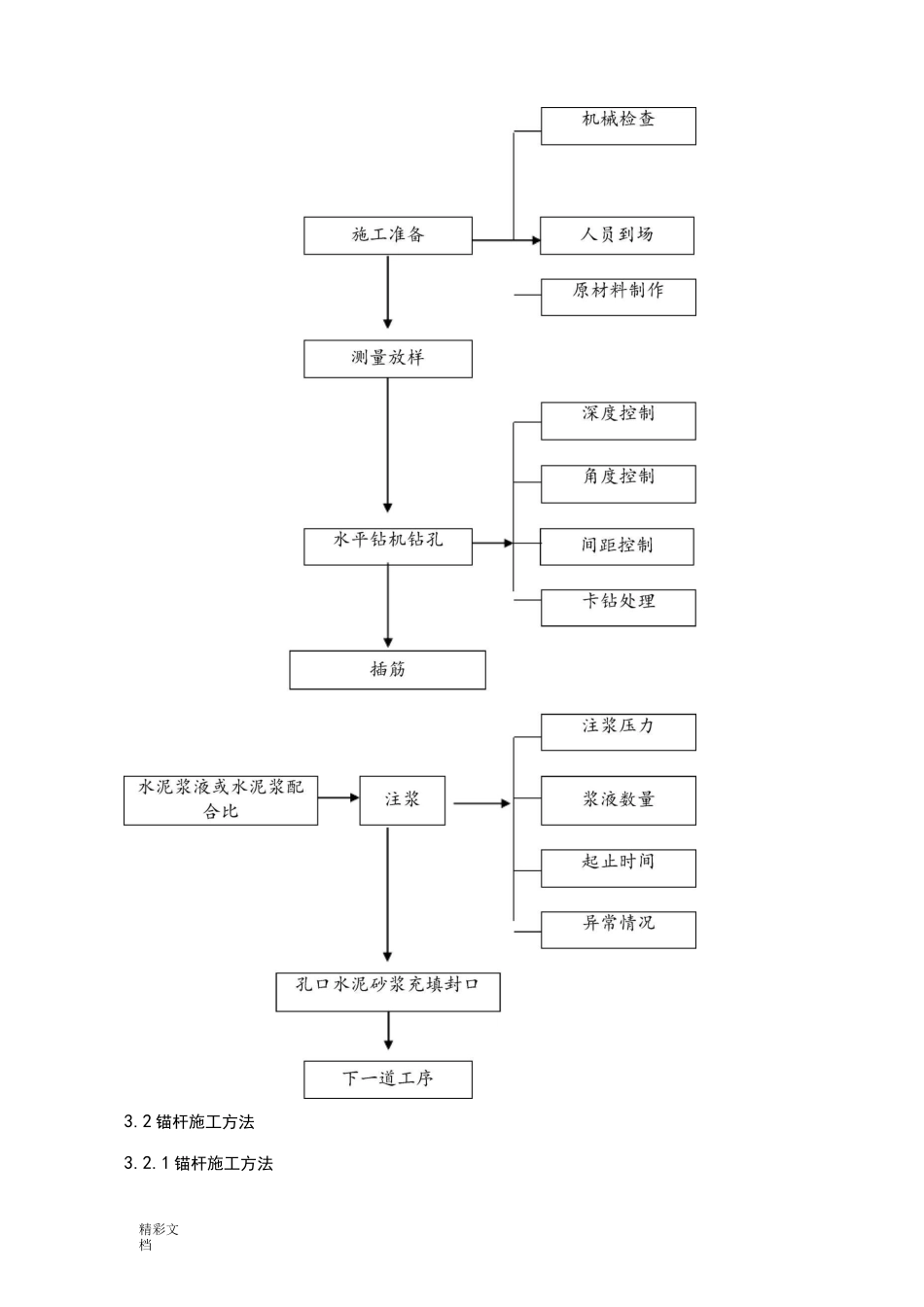

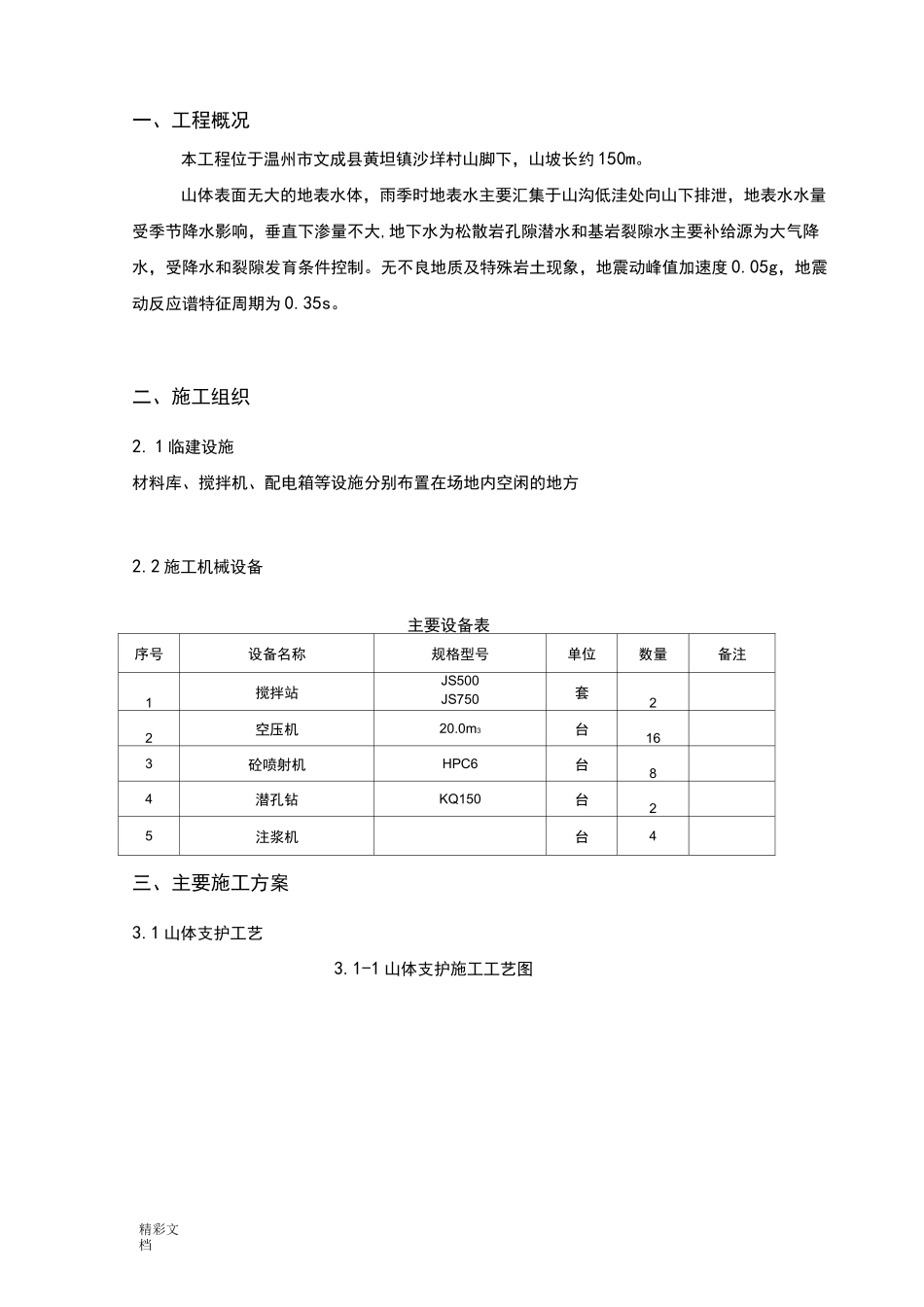

一、工程概况1二、施工组织12.1临建设施12.2施工机械设备1三、主要施工方案13.1山体支护工艺13.2锚杆施工方法3四、喷浆技术施工3五、质量保证措施45.1组织体系45.2控制程序45.3施工过程质量控制措施65.4质量检验评定控制措施65.5测量双检制度65.6钻孔控制65.7注浆施工6六、脚手架搭设7七、安全保证措施77.1安全生产措施77.2安全应急救援预案8八、环境保护9精彩文档一、工程概况本工程位于温州市文成县黄坦镇沙垟村山脚下，山坡长约150m。山体表面无大的地表水体，雨季时地表水主要汇集于山沟低洼处向山下排泄，地表水水量受季节降水影响，垂直下渗量不大,地下水为松散岩孔隙潜水和基岩裂隙水主要补给源为大气降水，受降水和裂隙发育条件控制。无不良地质及特殊岩土现象，地震动峰值加速度0.05g，地震动反应谱特征周期为0.35s。二、施工组织2.1临建设施材料库、搅拌机、配电箱等设施分别布置在场地内空闲的地方2.2施工机械设备主要设备表序号设备名称规格型号单位数量备注1搅拌站JS500JS750套22空压机20.0m3台163砼喷射机HPC6台84潜孔钻KQ150台25注浆机台4三、主要施工方案3.1山体支护工艺3.1-1山体支护施工工艺图精彩文档3.2锚杆施工方法3.2.1锚杆施工方法精彩文档本工程根据现场地质情况的不同，锚杆环向间距、纵向间距按浅埋偏压地段及地质条件而视情况而定，深埋地段6m,如遇岩要满足4m,打至6m未遇岩则要打至岩石。锚杆外插角5°〜10°，根据实际施工情况调整,采用机人工成孔后安装，锚杆尾部外露足够长度。3.2.2锚杆施工技术措施锚杆间距根据围岩状况确定，地质变化时，锚杆参数也随之变化。锚杆的水平夹角根据地质条件确定，并严格控制。钻锚杆孔前，根据设计要求和围岩情况，定出孔位，做好标记。孔位、孔深、孔径符合设计要求。锚杆原材料型号、规格、品种、各部件质量及技术性能符合设计要求，注浆及锚固剂材料质量确保合格。灌浆锚杆安装前除去油污锈蚀，安装时孔内灌注浆饱满，灌注后锚杆各剩余长度不大于喷射混凝土的厚度。四、喷浆技术施工4.1、施工工艺边坡修坡T插筋及安装钢筋骨架T面挂镀锌钢丝网T喷细石砼（养护）T边坡周边设置排水沟。4.2、施工要求及技术措施1、先检查边坡的稳定性，再清除边坡中的松石、危石，独立石围护采用钢丝绳与周边树拉结固定。2、在机械开挖后应辅以修整坡面使坡面平整，清除坡面上的尘土。3、施工插筋时（钢筋骨架），应尽量垂直于坡面锤击插筋。4、挂钢丝网时要确保有保护层。5、喷砼面层①采用PM3空压机1台，HPE-6砼喷射机一台套及砼搅拌机250一台。②为防止土体和崩解，钢筋骨架施工完毕后必须立即挂网喷砼。精彩文档③为控制砼的厚度，喷射砼前在边坡中钉长200mm①8@3000*3000mm钢筋作为控制砼保护厚度标志。④钢筋保护层标志安装完后，用自来水将坡面冲刷干净，湿润岩层表面，使砼与土层（岩层）良好的粘结在一起。⑤喷射砼最大骨料不大于10mm。⑥砼喷射机喷射口离坡面60〜100cm，应不断调角度以确保喷射砼面层与土体密实。⑦喷射砼终凝2h后，应浇水养护。6、为了不使雨季雨水过大冲刷坡面及顺坡流下，故在边坡顶部和底部各设置一个排水沟。五、质量保证措施质量目标：一次验收优良率大于90%、合格率100%。5.1组织体系项目部成立质量管理领导小组，项目经理为组长，以及厂区工程项目部成员组成。质检员负责日常质检具体事务，在项目经理的领导下，协调、管理各部门质检工作和现场的直接专检。5.2控制程序精彩文档质量检查流程图精彩文档5.3施工过程质量控制措施⑴编制作业指导书及技术交底制度；⑵坚持“三检”“三不交接”和“五不施工”制度；⑶坚持隐蔽工程检查签证制度；⑷坚持测量资料换手复核制度；⑸施工过程的质量检测制度；⑹仪器设备的检定制度；⑺坚持效益与质量挂钩的奖惩制度；（8）坚持持证上岗制度；⑼质量事故报告制度；⑽成品、半成品保护制度。5.4质量检验评定控制措施⑴及时检查制度；⑵施工资料管理制度；⑶坚持质量一票否决制；⑷接受监理的检查措施。5.5测量双检制度为加强工程施工测量工作，防止因测量失误造成质量事故，严格按测量“复核”及“换手测量”制度。测量双检制工程所有控制坐标点和水准点测量由...
