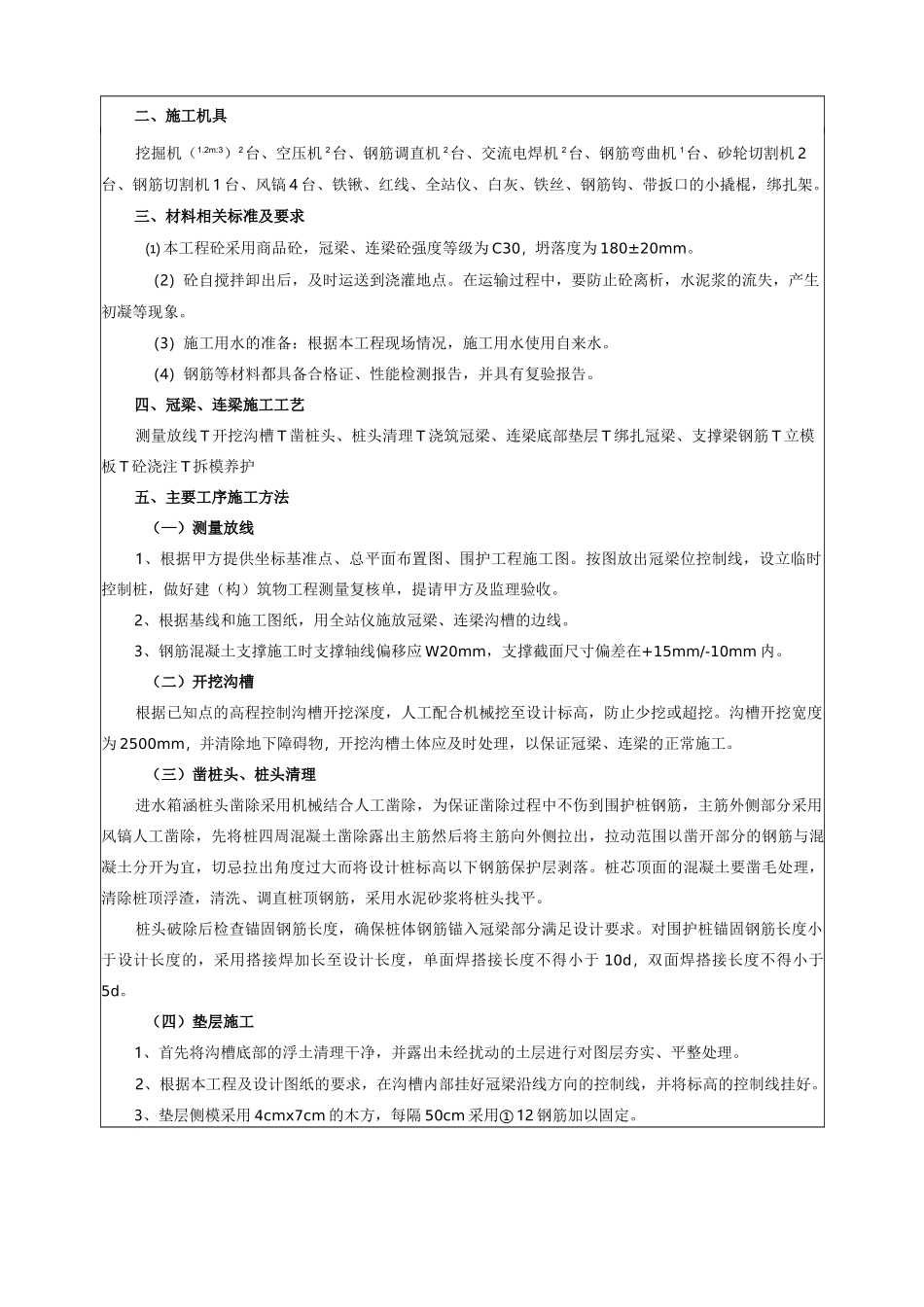

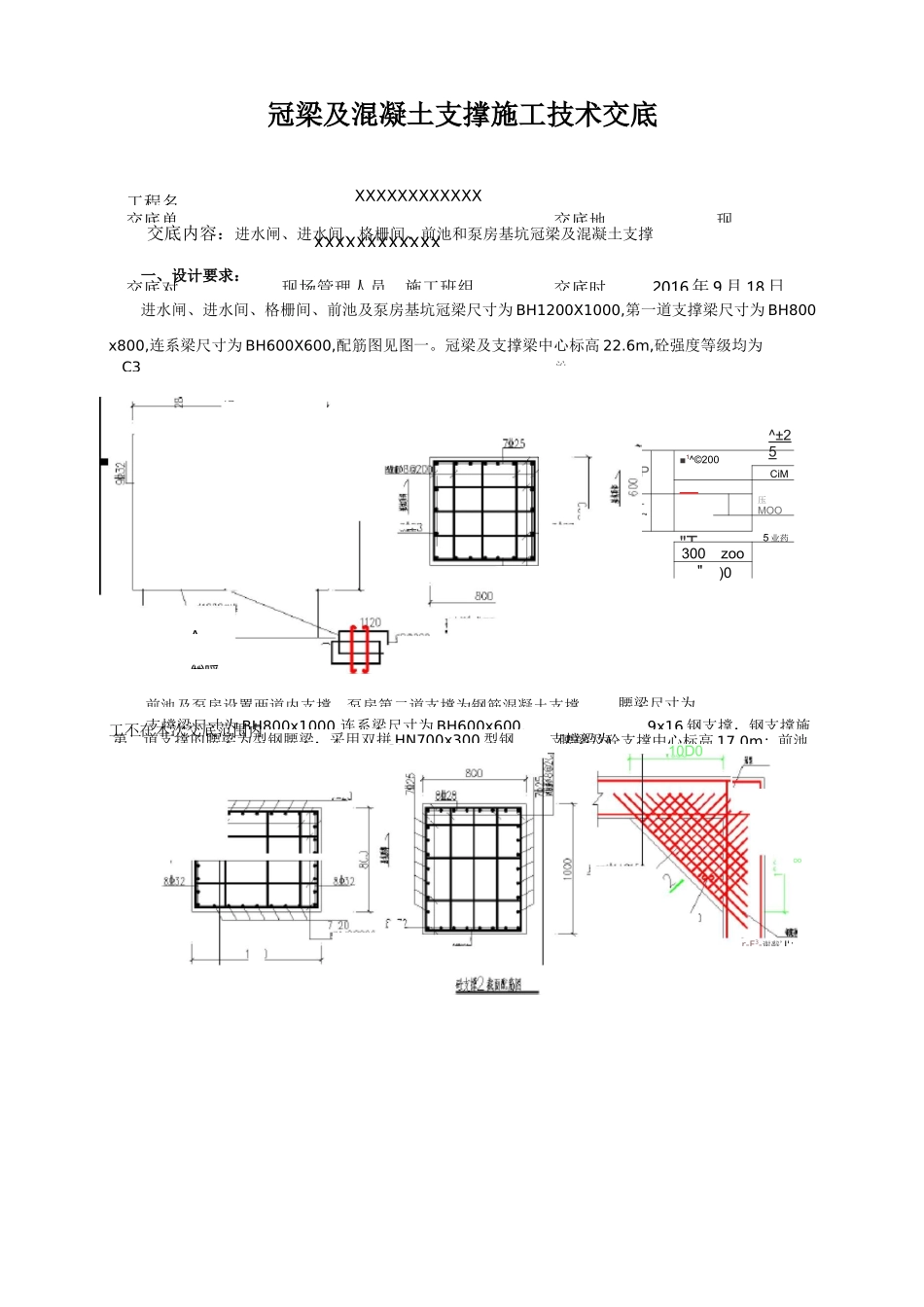

工程名交底单XXXXXXXXXXXX交底地现交底对现场管理人员、施工班组交底时2016年9月18日1§—■1/i/4d4丄二二P■1^©200CiM—-g压MOO"T5业药300zoo")0腰梁尺寸为支撑梁尺寸为BH800x1000,连系梁尺寸为BH600x600,腰梁及砼支撑中心标高17.0m；前池第二道支撑的腰梁为型钢腰梁，采用双拼HN700x300型钢,支撑梁为9x16钢支撑，钢支撑施冠梁及混凝土支撑施工技术交底XXXXXXXXXXXX交底内容：进水闸、进水间、格栅间、前池和泵房基坑冠梁及混凝土支撑一、设计要求：进水闸、进水间、格栅间、前池及泵房基坑冠梁尺寸为BH1200X1000,第一道支撑梁尺寸为BH800x800,连系梁尺寸为BH600X600,配筋图见图一。冠梁及支撑梁中心标高22.6m,砼强度等级均为工不在本次交底范围内C3前池及泵房设置两道内支撑，泵房第二道支撑为钢筋混凝土支撑,沁A㈱瞬1Z玄.r^±2510D0二BJr-F3-谢辭'I'；.oo二、施工机具挖掘机（1.2m:3）2台、空压机2台、钢筋调直机2台、交流电焊机2台、钢筋弯曲机1台、砂轮切割机2台、钢筋切割机1台、风镐4台、铁锹、红线、全站仪、白灰、铁丝、钢筋钩、带扳口的小撬棍，绑扎架。三、材料相关标准及要求⑴本工程砼采用商品砼，冠梁、连梁砼强度等级为C30，坍落度为180±20mm。（2）砼自搅拌卸出后，及时运送到浇灌地点。在运输过程中，要防止砼离析，水泥浆的流失，产生初凝等现象。（3）施工用水的准备：根据本工程现场情况，施工用水使用自来水。（4）钢筋等材料都具备合格证、性能检测报告，并具有复验报告。四、冠梁、连梁施工工艺测量放线T开挖沟槽T凿桩头、桩头清理T浇筑冠梁、连梁底部垫层T绑扎冠梁、支撑梁钢筋T立模板T砼浇注T拆模养护五、主要工序施工方法（—）测量放线1、根据甲方提供坐标基准点、总平面布置图、围护工程施工图。按图放出冠梁位控制线，设立临时控制桩，做好建（构）筑物工程测量复核单，提请甲方及监理验收。2、根据基线和施工图纸，用全站仪施放冠梁、连梁沟槽的边线。3、钢筋混凝土支撑施工时支撑轴线偏移应W20mm，支撑截面尺寸偏差在+15mm/-10mm内。（二）开挖沟槽根据已知点的高程控制沟槽开挖深度，人工配合机械挖至设计标高，防止少挖或超挖。沟槽开挖宽度为2500mm，并清除地下障碍物，开挖沟槽土体应及时处理，以保证冠梁、连梁的正常施工。（三）凿桩头、桩头清理进水箱涵桩头凿除采用机械结合人工凿除，为保证凿除过程中不伤到围护桩钢筋，主筋外侧部分采用风镐人工凿除，先将桩四周混凝土凿除露出主筋然后将主筋向外侧拉出，拉动范围以凿开部分的钢筋与混凝土分开为宜，切忌拉出角度过大而将设计桩标高以下钢筋保护层剥落。桩芯顶面的混凝土要凿毛处理，清除桩顶浮渣，清洗、调直桩顶钢筋，采用水泥砂浆将桩头找平。桩头破除后检查锚固钢筋长度，确保桩体钢筋锚入冠梁部分满足设计要求。对围护桩锚固钢筋长度小于设计长度的，采用搭接焊加长至设计长度，单面焊搭接长度不得小于10d，双面焊搭接长度不得小于5d。（四）垫层施工1、首先将沟槽底部的浮土清理干净，并露出未经扰动的土层进行对图层夯实、平整处理。2、根据本工程及设计图纸的要求，在沟槽内部挂好冠梁沿线方向的控制线，并将标高的控制线挂好。3、垫层侧模采用4cmx7cm的木方，每隔50cm采用①12钢筋加以固定。4、垫层砼一边浇筑一边用抹子抹平。5、垫层砼达到强度后在垫层上测放出冠梁的中线、边线，作为冠梁支模依据。(五)冠梁、连梁钢筋的绑扎1、钢筋除锈(1)钢筋表面应洁净，油渍、漆污和用锤敲击时能剥落的浮皮、铁锈等应在使用前清除干净。在焊接前，焊点处的水锈应清除干净。(2)钢筋除锈圆钢除锈采用在调直过程中除锈，螺纹钢除锈采用钢丝刷、砂盘等方法进行人工除锈。2、钢筋的调直钢筋调直采用GT6/12型钢筋调直机，调直机断料长度误差均W3mm。3、钢筋切断(1)将同规格钢筋根据不同长度长短搭配，统筹排料；一般应先断长料，后断短料，减少短头，减少损耗。(2)断料时应避免用短尺量长料，防止在量料中产生累计误差。为此，宜在工作台上标出尺寸刻度线并设置控制断料尺寸用的挡板。(3)在切断过程中，如发现钢筋有劈裂、缩头或严重的弯头等必须切除；如发现钢筋的硬度与该钢种有较大的出入...
