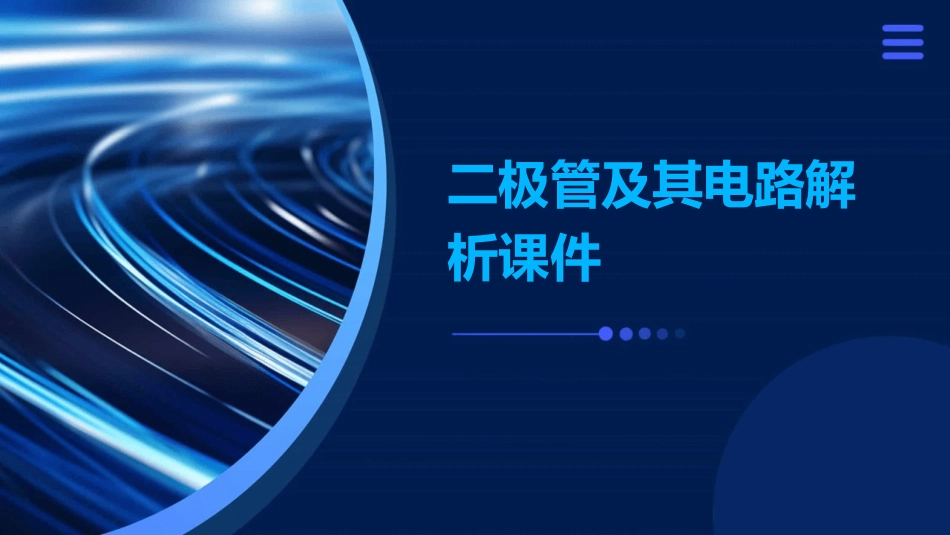

二极管及其电路解析课件VIP免费

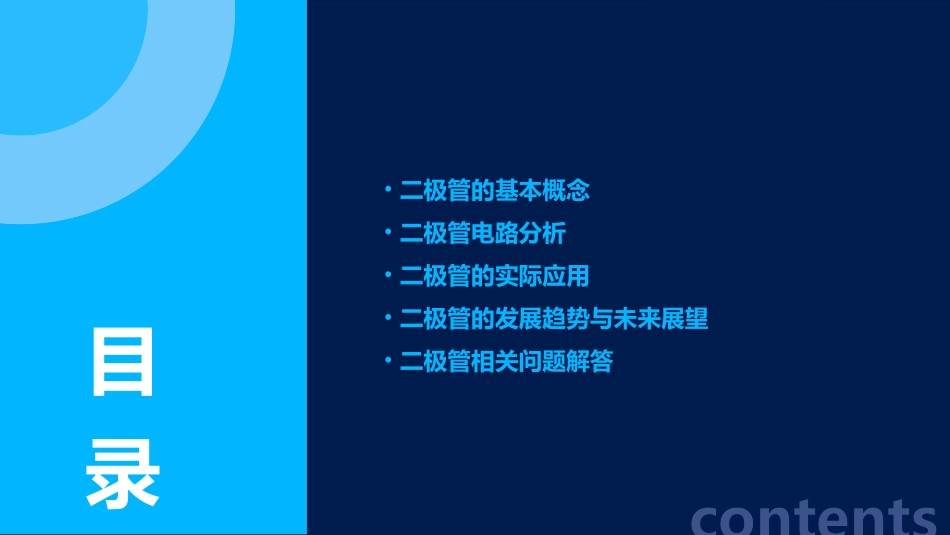

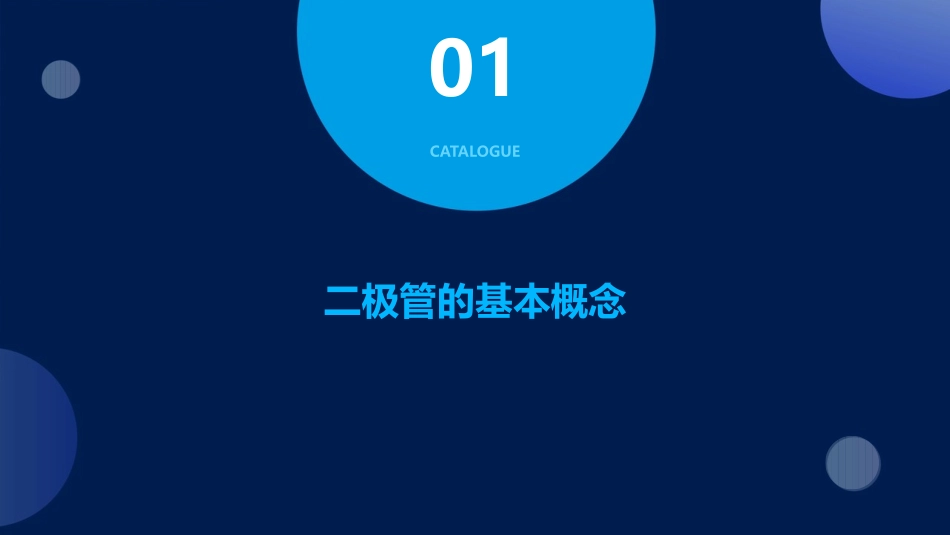

二极管及其电路解析课件•二极管的基本概念•二极管电路分析•二极管的实际应用•二极管的发展趋势与未来展望•二极管相关问题解答contents目录二极管的基本概念CATALOGUE01二极管是一种电子器件，其工作原理基于半导体材料PN结的单向导电性。总结词二极管由一个P型半导体和一个N型半导体结合而成，形成一个PN结。在正向偏置条件下，电流可以顺利通过PN结；而在反向偏置条件下，电流则被强烈抑制。这种单向导电性使得二极管在电路中起到开关或整流的作用。详细描述二极管的工作原理二极管有多种类型，如硅二极管、锗二极管、肖特基二极管等，每种类型的特性有所不同。总结词硅二极管和锗二极管是最常见的两种类型，它们的主要区别在于材料和特性。硅二极管的击穿电压较高，而锗二极管的导通电压较小。此外，还有肖特基二极管、PIN二极管等特殊类型的二极管，它们在特定场合具有独特的性能优势。详细描述二极管的种类与特性总结词二极管在电子设备和系统中有着广泛的应用，如整流、检波、稳压、开关等。要点一要点二详细描述在整流电路中，二极管可以将交流电转换为直流电；在检波电路中，二极管可以将调制信号从载波中分离出来；在稳压电路中，二极管可以起到稳压作用，保持电路中电压的稳定；在开关电路中，二极管可以作为电子开关，控制电路的通断。此外，二极管还在放大器、振荡器、光电器件等领域有所应用。二极管的应用领域二极管电路分析CATALOGUE02总结词利用二极管的单向导电性，将交流电转换为直流电。详细描述整流电路利用二极管的单向导电性，将交流电的正半周和负半周分别通过负载，从而实现整流效果，输出直流电。常见的整流电路有半波整流和全波整流。整流电路总结词利用二极管的开关特性，实现电路的通断控制。详细描述在开关电路中，二极管起到开关的作用，当正向偏置时二极管导通，相当于开关闭合；当反向偏置时二极管截止，相当于开关断开。利用二极管的开关特性，可以实现电路的通断控制。开关电路利用二极管和相关元件，稳定电路中的电压值。稳压电路通过调节二极管的导通程度，以及与相关元件的配合，实现电路中电压的稳定。常见的稳压电路有简单稳压电路和集成稳压器。稳压电路详细描述总结词限幅电路总结词利用二极管将信号幅度限制在一定范围内。详细描述限幅电路通过二极管的导通和截止，将信号幅度限制在一定范围内，防止信号过大或过小对电路造成损害。常见的限幅电路有双向限幅电路和单向限幅电路。二极管的实际应用CATALOGUE03将交流电转换为直流电，用于电源供应、充电器等设备。整流器检波器开关管从高频信号中检出低频信号，用于收音机、电视机等设备。控制电流的通断，用于继电器、电磁阀等设备。030201电子设备中的二极管将直流电转换为交流电，用于电动车、太阳能逆变器等设备。逆变器在开关管断开时，为电感线圈提供续流通路，用于电机控制、电源供应等设备。续流二极管用于高压直流电源的整流，如电池充电器等设备。高压二极管电力电子中的二极管通信系统中的二极管调制解调器将数字信号转换为模拟信号，或模拟信号转换为数字信号，用于数据传输、电话通信等。限幅器限制信号的幅度，用于防止信号过载、提高信号质量等。混频器将不同频率的信号进行混合，用于频谱搬移、信号转换等。二极管的发展趋势与未来展望CATALOGUE04硅基二极管仍然是主流，但新型材料如锗、镓等在特定领域展现出优异性能。新材料纳米技术、薄膜技术等在二极管制造中的应用，提高了器件性能和集成度。新工艺新材料与新工艺的二极管高性能低功耗、高频率、高温稳定性等成为高性能二极管的发展方向。多功能具有光敏、热敏、磁敏等多功能的二极管在传感器领域应用广泛。高性能与多功能二极管VS二极管与其他电子器件的集成，形成功能强大的集成电路，提高系统性能。兼容性二极管与其他器件的兼容性成为集成化发展的关键问题，需要解决材料、工艺和版图设计等方面的难题。集成化二极管与其他器件的集成化二极管相关问题解答CATALOGUE05总结词详细描述总结词详细描述总结词详细描述了解二极管类型和规格在选择二极管时，需要了解二极管的类型（如整流二极管、稳压二极管、开关...
