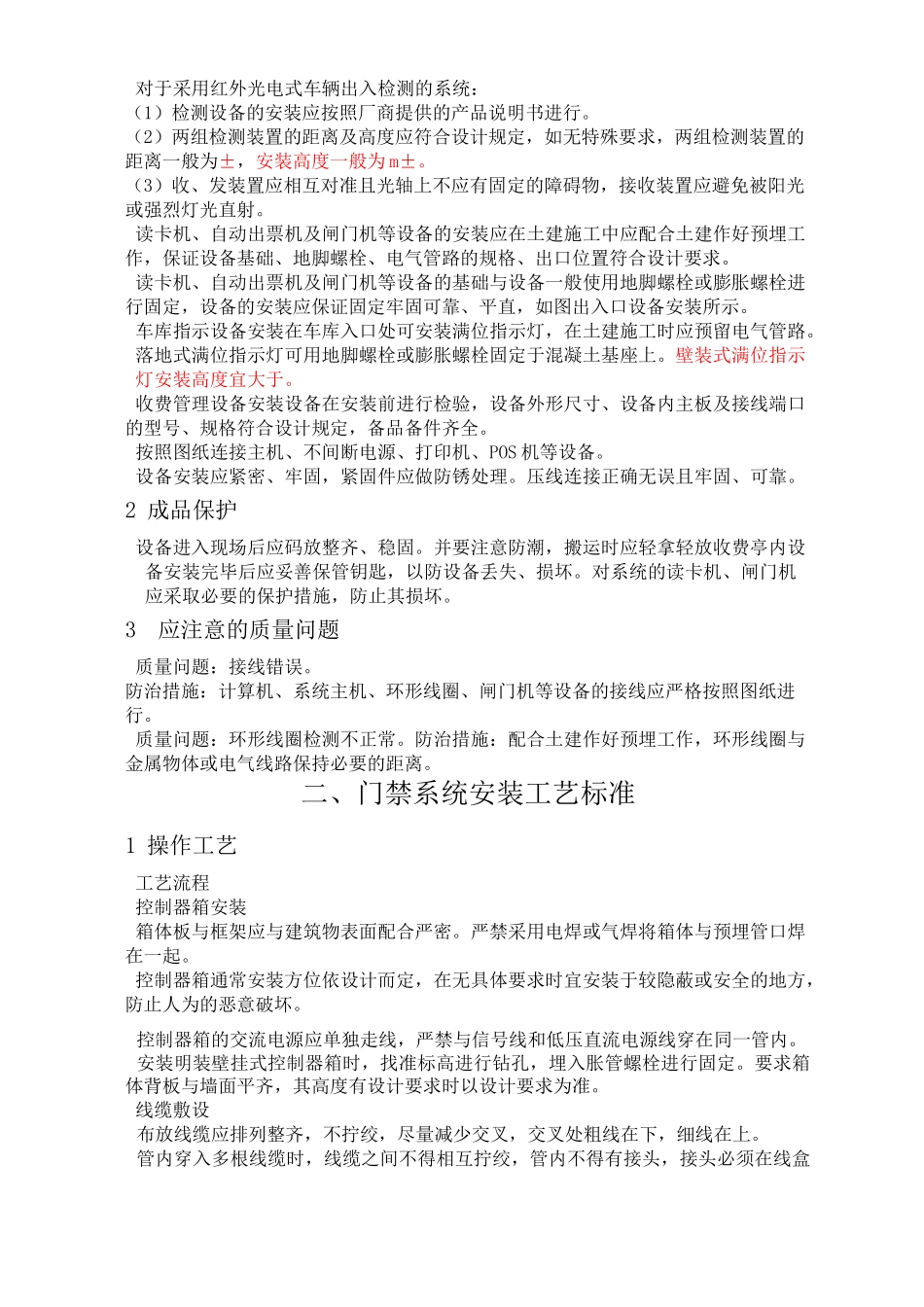

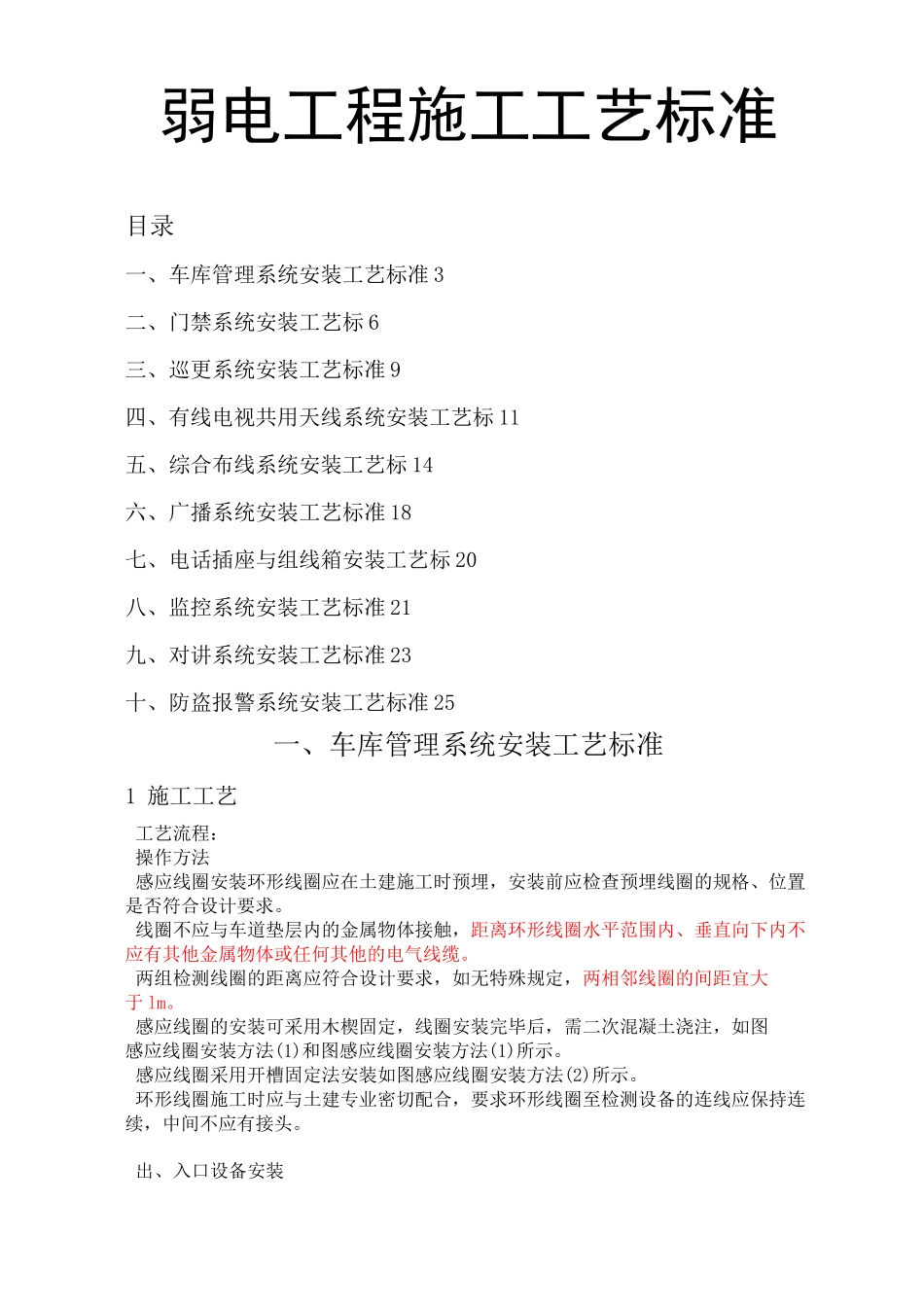

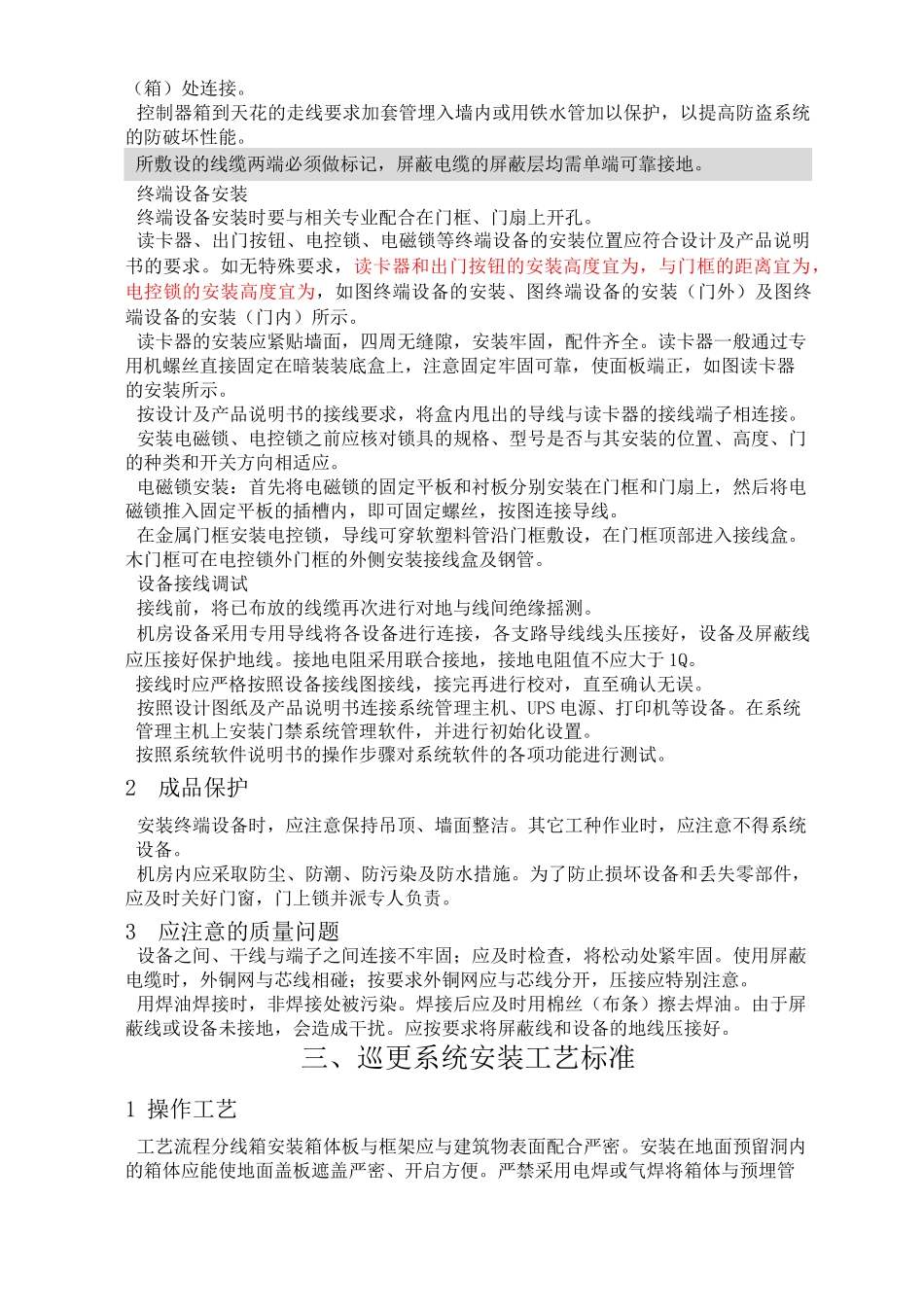

弱电工程施工工艺标准目录一、车库管理系统安装工艺标准3二、门禁系统安装工艺标6三、巡更系统安装工艺标准9四、有线电视共用天线系统安装工艺标11五、综合布线系统安装工艺标14六、广播系统安装工艺标准18七、电话插座与组线箱安装工艺标20八、监控系统安装工艺标准21九、对讲系统安装工艺标准23十、防盗报警系统安装工艺标准25一、车库管理系统安装工艺标准1施工工艺工艺流程：操作方法感应线圈安装环形线圈应在土建施工时预埋，安装前应检查预埋线圈的规格、位置是否符合设计要求。线圈不应与车道垫层内的金属物体接触，距离环形线圈水平范围内、垂直向下内不应有其他金属物体或任何其他的电气线缆。两组检测线圈的距离应符合设计要求，如无特殊规定，两相邻线圈的间距宜大于lm。感应线圈的安装可采用木楔固定，线圈安装完毕后，需二次混凝土浇注，如图感应线圈安装方法(1)和图感应线圈安装方法(1)所示。感应线圈采用开槽固定法安装如图感应线圈安装方法(2)所示。环形线圈施工时应与土建专业密切配合，要求环形线圈至检测设备的连线应保持连续，中间不应有接头。出、入口设备安装对于采用红外光电式车辆出入检测的系统：（1）检测设备的安装应按照厂商提供的产品说明书进行。（2）两组检测装置的距离及高度应符合设计规定，如无特殊要求，两组检测装置的距离一般为±，安装高度一般为m±。（3）收、发装置应相互对准且光轴上不应有固定的障碍物，接收装置应避免被阳光或强烈灯光直射。读卡机、自动出票机及闸门机等设备的安装应在土建施工中应配合土建作好预埋工作，保证设备基础、地脚螺栓、电气管路的规格、出口位置符合设计要求。读卡机、自动出票机及闸门机等设备的基础与设备一般使用地脚螺栓或膨胀螺栓进行固定，设备的安装应保证固定牢固可靠、平直，如图出入口设备安装所示。车库指示设备安装在车库入口处可安装满位指示灯，在土建施工时应预留电气管路。落地式满位指示灯可用地脚螺栓或膨胀螺栓固定于混凝土基座上。壁装式满位指示灯安装高度宜大于。收费管理设备安装设备在安装前进行检验，设备外形尺寸、设备内主板及接线端口的型号、规格符合设计规定，备品备件齐全。按照图纸连接主机、不间断电源、打印机、POS机等设备。设备安装应紧密、牢固，紧固件应做防锈处理。压线连接正确无误且牢固、可靠。2成品保护设备进入现场后应码放整齐、稳固。并要注意防潮，搬运时应轻拿轻放收费亭内设备安装完毕后应妥善保管钥匙，以防设备丢失、损坏。对系统的读卡机、闸门机应采取必要的保护措施，防止其损坏。3应注意的质量问题质量问题：接线错误。防治措施：计算机、系统主机、环形线圈、闸门机等设备的接线应严格按照图纸进行。质量问题：环形线圈检测不正常。防治措施：配合土建作好预埋工作，环形线圈与金属物体或电气线路保持必要的距离。二、门禁系统安装工艺标准1操作工艺工艺流程控制器箱安装箱体板与框架应与建筑物表面配合严密。严禁采用电焊或气焊将箱体与预埋管口焊在一起。控制器箱通常安装方位依设计而定，在无具体要求时宜安装于较隐蔽或安全的地方，防止人为的恶意破坏。控制器箱的交流电源应单独走线，严禁与信号线和低压直流电源线穿在同一管内。安装明装壁挂式控制器箱时，找准标高进行钻孔，埋入胀管螺栓进行固定。要求箱体背板与墙面平齐，其高度有设计要求时以设计要求为准。线缆敷设布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下，细线在上。管内穿入多根线缆时，线缆之间不得相互拧绞，管内不得有接头，接头必须在线盒（箱）处连接。控制器箱到天花的走线要求加套管埋入墙内或用铁水管加以保护，以提高防盗系统的防破坏性能。所敷设的线缆两端必须做标记，屏蔽电缆的屏蔽层均需单端可靠接地。终端设备安装终端设备安装时要与相关专业配合在门框、门扇上开孔。读卡器、出门按钮、电控锁、电磁锁等终端设备的安装位置应符合设计及产品说明书的要求。如无特殊要求，读卡器和出门按钮的安装高度宜为，与门框的距离宜为，电控锁的安装高度宜为，如图终端设备的安装、图终端设备的安装（门外）及图终端设备的安装（门内）所示。读卡器的安装...
