水电镀工艺流程分析课件VIP免费

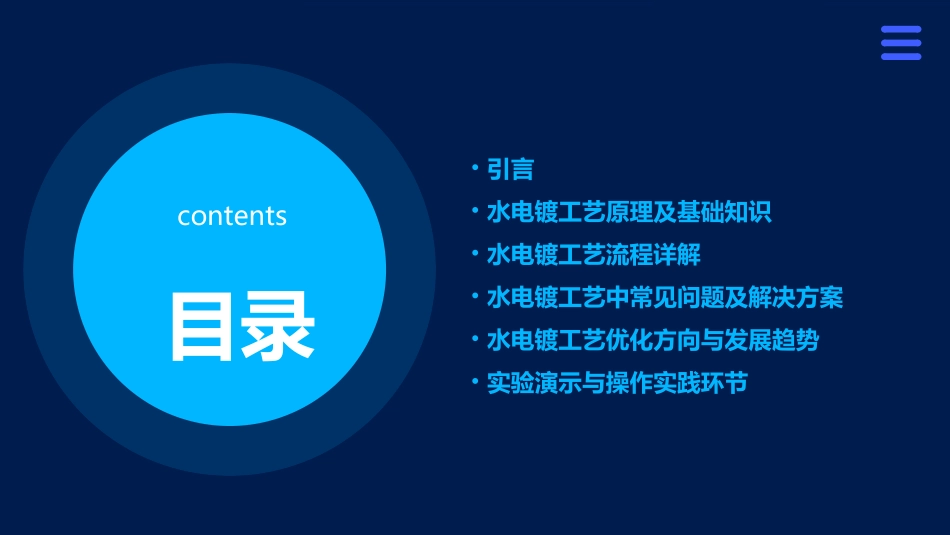

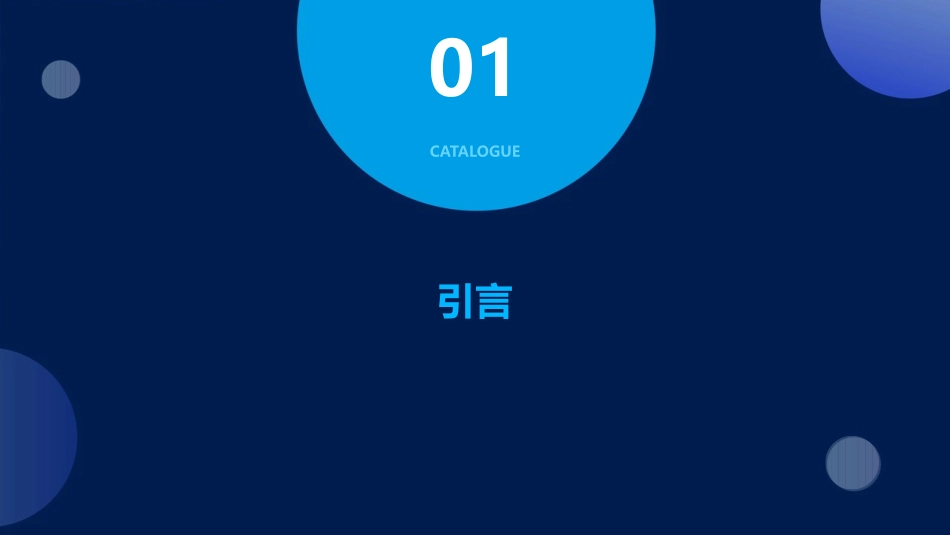

水电镀工艺流程分析课件目录contents•引言•水电镀工艺原理及基础知识•水电镀工艺流程详解•水电镀工艺中常见问题及解决方案•水电镀工艺优化方向与发展趋势•实验演示与操作实践环节引言CATALOGUE01水电镀工艺是一种利用电解作用，在金属或非金属表面沉积金属层的表面处理技术。定义通过电解液中的金属离子在外加电场作用下，在阴极表面还原成金属原子并沉积在基材表面形成镀层。原理水电镀工艺概述水电镀工艺可以获得厚度均匀的镀层，提高产品的质量和性能。镀层厚度均匀镀层与基材之间的结合力强，不易脱落或剥离。结合力强可以通过调整电镀参数，如电流密度、电解液成分和温度等，来控制镀层的厚度和成分，从而满足不同产品的需求。可控性好水电镀工艺特点用于汽车零部件的镀铬、镀锌等，提高耐腐蚀性和美观性。汽车工业电子工业机械工业用于电子产品的金属外壳、连接器等，提高导电性和耐腐蚀性。用于机械设备的轴承、齿轮等，提高耐磨性和使用寿命。030201水电镀工艺应用水电镀工艺原理及基础知识CATALOGUE02通过电解作用，在工件表面沉积一层金属或合金层，以改变其外观和性能。通过控制电流密度、电镀时间和电镀液浓度等因素，实现镀层厚度的精确控制。水电镀工艺原理镀层厚度控制电化学反应阳极上的金属原子失去电子成为离子，进入电镀液中。阳极溶解阴极上的离子获得电子还原成金属原子，沉积在工件表面。阴极沉积实际沉积的金属质量与理论计算值的比值，反映电镀过程的效率。电流效率水电镀反应机制主盐导电盐缓冲剂添加剂水电镀溶液组成及作用01020304提供金属离子来源，如硫酸铜、硫酸镍等。提高溶液的导电性能，如硫酸、盐酸等。稳定溶液pH值，如硼酸、醋酸等。细化晶粒、改善镀层性能，如光亮剂、润湿剂等。水电镀工艺流程详解CATALOGUE03化学除锈通过化学方法去除工件表面的氧化物和锈蚀物，露出基材表面。清洗处理去除工件表面的油脂、污渍等杂质，确保表面干净。活化处理增加工件表面的活性，提高镀层与基材的结合力。前处理阶段根据工艺要求，配制合适的电镀液，包括主盐、导电盐、缓冲剂、表面活性剂等成分。镀液配制将工件浸入镀液中，施加电流进行电镀。根据工艺要求，控制电流密度、温度、时间等参数，以获得所需的镀层厚度和性能。电镀操作采用厚度计、显微镜等检测手段，对镀层的厚度、外观、结合力等性能进行检测，确保产品质量。镀层检测电镀阶段去除工件表面残留的镀液和杂质，防止镀层受到污染和腐蚀。清洗处理通过钝化液处理，使镀层表面形成一层致密的钝化膜，提高镀层的耐腐蚀性和耐磨性。钝化处理对工件进行干燥处理，防止水分残留在工件表面，影响镀层性能。干燥处理后处理阶段水电镀工艺中常见问题及解决方案CATALOGUE04镀层粗糙降低电流密度、改善镀液过滤、提高温度，检查镀液中杂质并进行处理。镀层结合力差优化前处理工艺、提高基材表面质量，调整电镀工艺参数。镀层厚度不均检查电流分布、阳极位置和镀液成分，调整电镀参数和阳极布局。镀层质量问题及解决方案03阳极故障检查阳极袋、阳极杆和连接件，更换破损阳极，确保阳极导电性能良好。01电源故障定期检查电源线路、整流器和控制系统，及时更换损坏部件。02循环系统故障检查循环泵、过滤器和管道，清理堵塞物，修复或更换损坏设备。设备故障问题及解决方案废水处理采用化学沉淀、离子交换和膜分离等技术处理废水，确保排放达标。废气处理收集电镀过程中产生的废气，采用活性炭吸附、催化燃烧等方法进行处理。安全防护配备完善的消防设施、安全警示标识和应急处理预案，提高员工安全意识。环保与安全问题及解决方案水电镀工艺优化方向与发展趋势CATALOGUE05选择合适镀层材料01根据产品需求，选用具有高耐蚀性、高导电性和高热稳定性的镀层材料，如镍、铬、金等。优化镀液配方02调整镀液成分和浓度，以获得更好的镀层质量和性能。例如，添加合金元素、表面活性剂、缓冲剂等，以改善镀层的外观、厚度和附着力。严格控制工艺参数03确保电镀过程中的温度、电流密度、pH值等参数处于最佳范围，以获得理想的镀层质量和性能。提高镀层质量与性能优化生产流程合理安排生产计划，减少设备空载...
