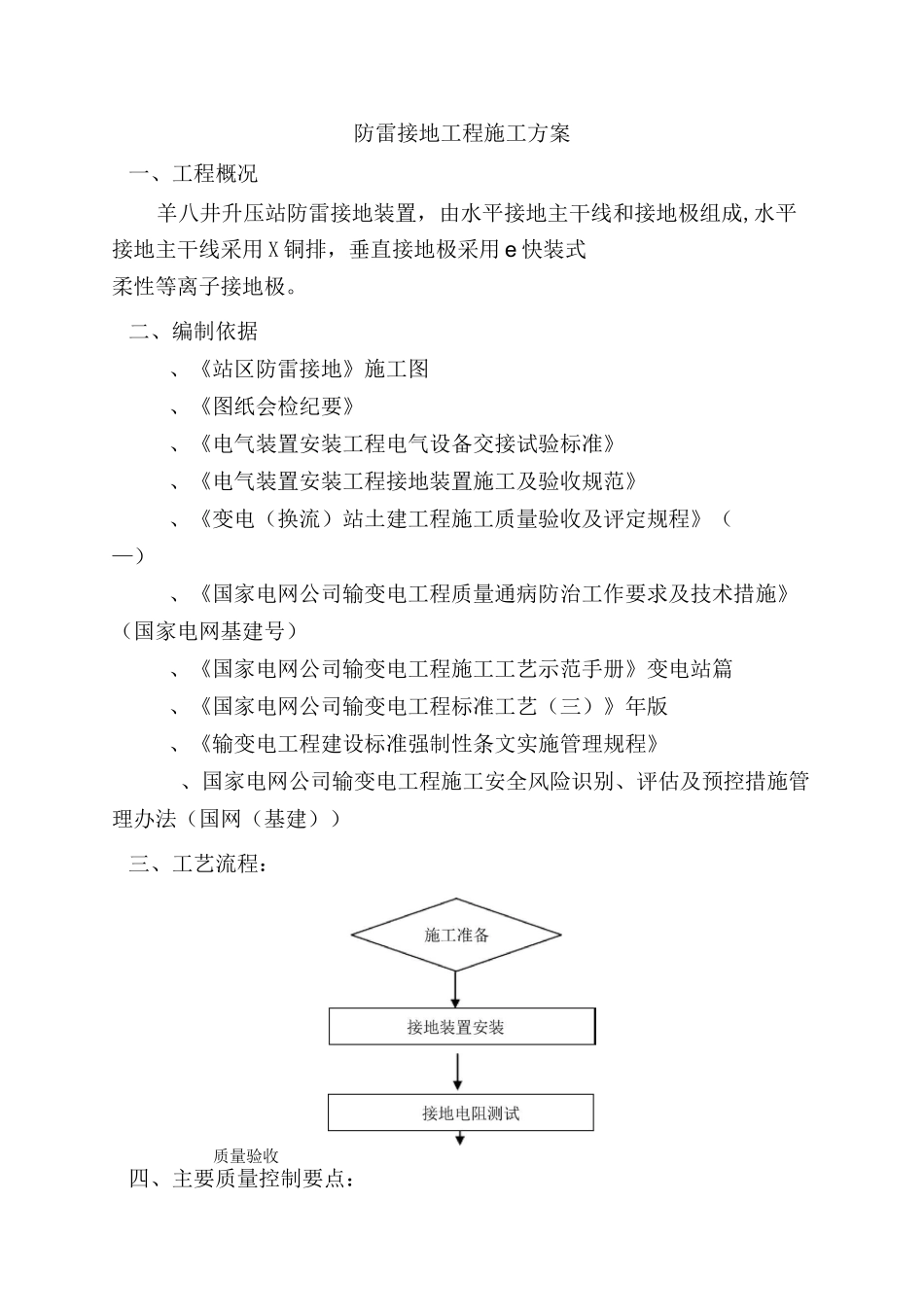

防雷接地工程施工方案一、工程概况羊八井升压站防雷接地装置，由水平接地主干线和接地极组成,水平接地主干线采用X铜排，垂直接地极采用e快装式柔性等离子接地极。二、编制依据、《站区防雷接地》施工图、《图纸会检纪要》、《电气装置安装工程电气设备交接试验标准》、《电气装置安装工程接地装置施工及验收规范》、《变电（换流）站土建工程施工质量验收及评定规程》（—）、《国家电网公司输变电工程质量通病防治工作要求及技术措施》（国家电网基建号）、《国家电网公司输变电工程施工工艺示范手册》变电站篇、《国家电网公司输变电工程标准工艺（三）》年版、《输变电工程建设标准强制性条文实施管理规程》、国家电网公司输变电工程施工安全风险识别、评估及预控措施管理办法（国网（基建））三、工艺流程：质量验收四、主要质量控制要点：2）施工准备：、技术准备：熟悉施工图纸和设计对接地网施工技术要求，熟悉接地网施工规范。、材料准备：根据设计规格和型号，结合工程用量进行接地网用铜排、接地极等材料准备；对到达现场材料的规格、质量、外观等进行必要的检查，同时必须具有出厂质保资料等；焊接用的焊条、焊粉、助焊剂等辅助材料必须具有出厂合格证。、机械准备：电焊机、切割机、气焊、电夯、接地沟开挖用机械设备或工具等。）作业条件：、学习、审查施工图纸编制焊接工艺规程，并进行技术交底。、准备好机械设备和工具，经维护、试用处于良好状态。、焊工必须持证上岗。）防雷接地的基本要求、本所接地应符合《电气装置安装工程接地装置施工及验收规范》的规定。、所有水平接地体应按图中所示尺寸敷设，地下接地网一般埋深;接地极与附近建筑物的距离不小于，垂直接地极间距不小于。、高压系统接地网的边缘经常有人出入的走道处，就铺设砾石，沥青等高电阻率路面或“帽檐式”均压带。五、防雷接地重要施工方法、垂直接地极施工。垂直接地极：直径,长度为。。垂直接地地极间距大于（必须按图纸要求施工）。深度顶端与水平接地线同一深度（）。3o接地极与铜排使用非金属夹具连接。、接地极（线）连接o水平接地敷设，埋深，从土为准向下挖上，连接处进行放热焊接，焊完后将焊渣清除干净，涂以沥青漆防腐。o照图纸设计位置，引出设备接地端子。o接地干线回填时，应分层回填，每层厚度25〜30cm,用蛙式夯机夯实。回填土采用符合规范要求的土质，回填土从堆土区取土。、引出接地线的安装O接地连接线需热镀锌，引入地面之墙上应有“标志”O当室内外标高相差小于时，不加装接地线固定卡。°穿墙套管的内外管口用沥青麻丝或建筑密封膏堵死。、接地线穿墙穿楼板安装设在配电装置接地线及穿过外墙或楼板的接地线，其套管管口应用沥青麻丝或建筑密封膏堵死，内墙套管管口可根据实际情况处理，穿楼板的纵向缝隙应焊接。、金属管道接地安装°接前应将扁钢端头外表面的铁锈及污垢等清除，焊接必须牢固无虚焊。°焊接完毕后应将焊渣清除干净，并涂沥青以防腐蚀。、室内接地线敷设°接地线引出建筑物后与室外主接地网可靠连接。o地面的接地线抹入地层面内，靠墙处沿墙粉刷层敷设，且距地面米，过门处理入抹面层内。o明敷的接地线及其固定零件一般均应涂以一宽度相等的4黄绿相间的条纹，在每个导体的全部长度上或只在每个可接触到的部位上作出标志，当使用胶带时应使用双色胶带，中性线宜涂淡蓝色标志。埋设于地中的接地线不应涂漆，在接地线引向建筑物的入口处和在检修用临时接地端子处，均应刷白色漆并标以黑色标号。o接地线在砖木结构上安装如图所示。O临时接地端子采用少—X—的蝶型螺丝焊牢、清渣并涂银粉漆防腐。六、质量控制与检验标准：、焊接材料与母材的匹配应符合设计要求及国家现行行业规定。、接地网敷设尽可能减少留甩头，留甩头处做平整处理。设备与地网处不可留甩头，要在地面下连接，室内变电站所有接地钢筋处理，主要过道施工通道的接地甩头设警示或围栏。、焊缝表面不得有裂缝、焊瘤、焊陷、不饱满等缺陷。平仰、垂直焊缝观感应达到：外形均匀、成型转好、焊渣和飞溅物基本清楚干净。、回填土符合要求，不使用腐蚀性土回填，不能用掺有渣石，垃圾的土回填。回填土应...
