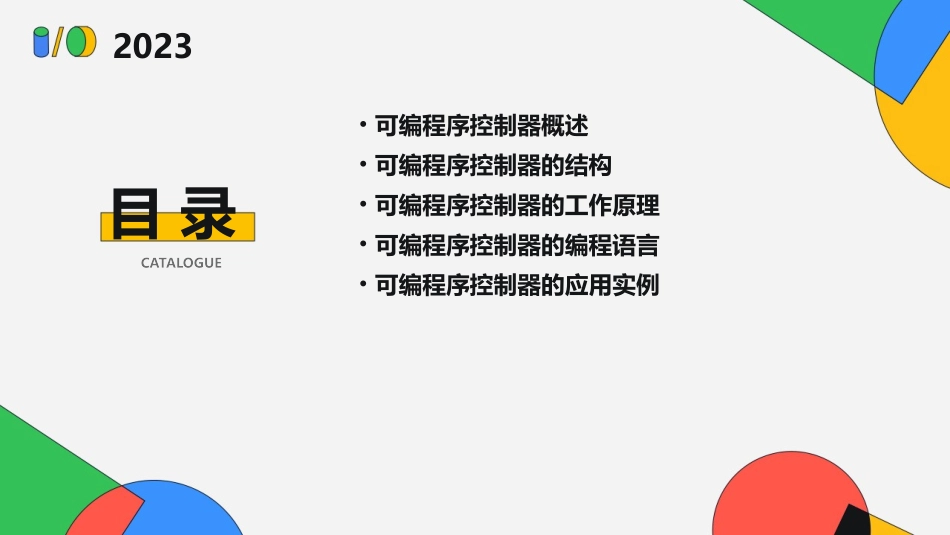

可编程序控制器的结构和工作原理教学课件2023REPORTING•可编程序控制器概述•可编程序控制器的结构•可编程序控制器的工作原理•可编程序控制器的编程语言•可编程序控制器的应用实例目录CATALOGUE2023PART01可编程序控制器概述2023REPORTING可编程序控制器是一种工业控制装置，具有编程和执行控制逻辑的功能。总结词可编程序控制器（PLC）是一种专门为工业环境设计的电子设备，它通过编程实现各种控制逻辑，如顺序控制、过程控制和运动控制等。PLC具有可靠性高、抗干扰能力强、编程简单和易于扩展等优点，广泛应用于自动化生产线、机械制造、化工等领域。详细描述定义与特点总结词可编程序控制器的发展经历了初创期、发展期和成熟期三个阶段。详细描述初创期：20世纪60年代，美国通用汽车公司为了解决生产线上的控制问题，开发出了世界上第一台可编程序控制器。这台PLC采用继电器逻辑电路，只能进行简单的顺序控制。发展期：到了20世纪70年代，PLC开始采用微处理器技术，功能得到大幅提升，可以执行更复杂的控制逻辑，并且具备了数据运算和处理能力。成熟期：进入20世纪80年代后，随着计算机技术的飞速发展，PLC逐渐采用计算机架构，实现了高速、高效的控制，并且具备了网络通信功能。可编程序控制器的发展历程总结词可编程序控制器在工业自动化领域应用广泛，涉及多个行业和领域。要点一要点二详细描述可编程序控制器广泛应用于制造业、电力、化工、交通、矿业等领域。在制造业中，PLC用于自动化生产线的控制，实现生产过程的自动化和智能化；在电力系统中，PLC用于变电站、发电厂的控制和监测；在化工领域，PLC用于生产过程的自动化控制和安全监测；在交通领域，PLC用于交通信号灯、收费站等控制；在矿业领域，PLC用于矿井提升机、通风机等设备的控制。可编程序控制器的应用领域PART02可编程序控制器的结构2023REPORTING中央处理器（CPU）是可编程序控制器的核心，负责执行用户编写的程序，控制I/O接口，处理数据等任务。核心部分CPU由运算器和控制器组成，运算器负责进行算术和逻辑运算，控制器负责控制指令的执行顺序。功能中央处理器存储器是可编程序控制器中用于存储程序、数据和系统软件的介质。根据存储介质的不同，存储器可以分为随机存取存储器（RAM）、只读存储器（ROM）和闪存（FlashMemory）等。存储器功能存储介质信号处理输入/输出接口是可编程序控制器与外部设备进行信息交换的桥梁。功能输入接口用于接收外部设备的信号，输出接口用于向外部设备发送信号。常见的输入/输出接口有数字量输入/输出接口和模拟量输入/输出接口。输入/输出接口能源供给电源是可编程序控制器的能源供给部分。功能电源将外部电源转换成适合可编程序控制器内部各部分使用的电压，为整个控制器提供稳定的能源。电源外设接口扩展能力外设接口用于连接可编程序控制器和其他外部设备。功能通过外设接口，可编程序控制器可以与打印机、显示器、编程器等外部设备进行连接和通信。PART03可编程序控制器的工作原理2023REPORTING扫描工作方式是指可编程序控制器（PLC）按照一定的顺序和时间间隔对输入信号进行扫描，并执行相应的控制程序，然后输出控制信号的过程。在扫描工作方式中，PLC依次读取输入模块的输入信号，按照用户程序中的指令进行逻辑运算和控制，然后更新输出模块的状态，实现控制功能。扫描工作方式的优点是可靠性高、抗干扰能力强、实时性较好，适用于工业控制领域。扫描工作方式输入采样输入采样是指PLC在执行用户程序之前，对输入模块的输入信号进行读取和采样，并将采样值存储在输入映像寄存器中。在输入采样阶段，PLC会扫描所有输入端子，并将输入信号的状态读入输入映像寄存器中。这个阶段是PLC工作周期的第一个阶段。输入采样的作用是获取现场设备的状态信息，为后续的程序执行提供依据。程序执行是指PLC在完成输入采样后，按照用户程序中的指令进行逻辑运算和控制。在程序执行阶段，PLC会按照用户程序的顺序依次执行指令，并根据指令的要求读取输入映像寄存器中的数据，进行相应的逻辑运算和控制。程序执行的作用是根据用户程序的要求对输入信号进行处理，并生成相应的控...
