开关型稳压电源的种类课件VIP免费

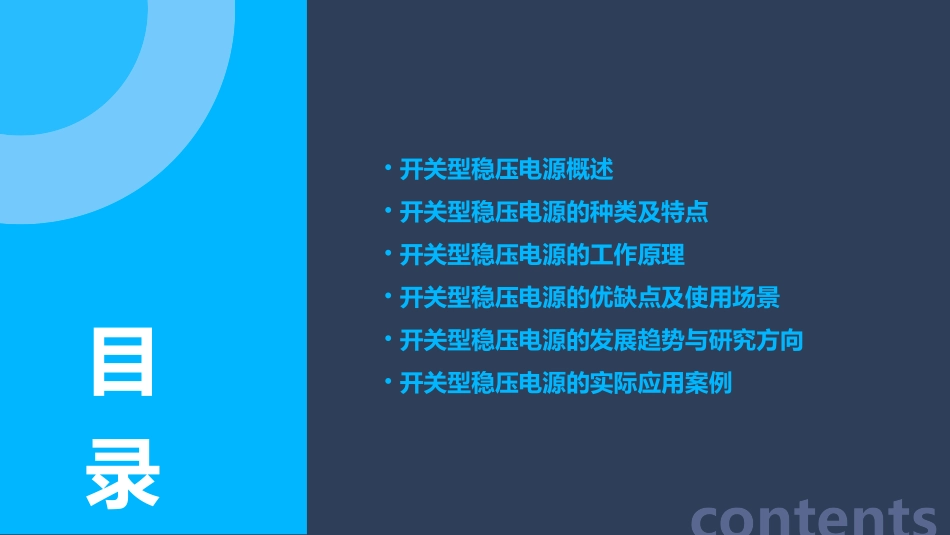

开关型稳压电源的种类课件•开关型稳压电源概述•开关型稳压电源的种类及特点•开关型稳压电源的工作原理•开关型稳压电源的优缺点及使用场景•开关型稳压电源的发展趋势与研究方向•开关型稳压电源的实际应用案例contents目录01开关型稳压电源概述开关型稳压电源的定义开关型稳压电源是一种将交流电转换为直流电的电源设备，通过控制开关的开通和关断，以及调节开关的导通时间，实现输出电压的稳定。它是一种主动式稳压电源，与传统的被动式稳压电源相比，具有更高的效率、更小的体积和更低的成本。开关型稳压电源的转换效率通常在80%以上，有些产品甚至可以达到90%以上，相比传统被动式稳压电源，能够显著降低能源损耗。高效率由于采用了高频开关技术，开关型稳压电源的体积和重量相对较小，可以方便地集成到各种系统中。小体积开关型稳压电源的制造成本相对较低，因此价格也较为实惠，适合大规模生产和应用。低成本开关型稳压电源的特点航空航天和军事设备航空航天和军事设备需要高可靠性的直流电源，开关型稳压电源具有高性能、高效率和可靠性高的特点，能够满足这些要求。计算机和服务器开关型稳压电源能够为计算机和服务器提供稳定可靠的直流电源，保障设备的正常运行。通信和网络设备通信和网络设备需要高度稳定的直流电源来保证其性能和可靠性，开关型稳压电源能够满足这一需求。工业控制和自动化设备工业控制和自动化设备需要高性能、高效率、小体积的电源，开关型稳压电源能够满足这些要求。开关型稳压电源的应用范围02开关型稳压电源的种类及特点电路结构简单，成本低适用于中小功率电源输出电压高于输入电压，需要使用变压器进行电压变换正激式开关电源变压器有两种工作状态：磁复位和电复位适用于中小功率电源输出电压与输入电压极性相同，不需要使用变压器进行电压变换反激式开关电源由两个正激式或反激式开关电源组合而成适用于中大功率电源输出电压与输入电压极性相同，需要使用变压器进行电压变换半桥式开关电源由四个开关管和一对桥臂组成适用于大功率电源输出电压与输入电压极性相同，需要使用变压器进行电压变换以上是开关型稳压电源的四种主要类型及其特点，不同类型适用于不同的应用场景和需求。01020304全桥式开关电源03开关型稳压电源的工作原理稳压控制通过反馈电路和控制器，对输出电压进行稳压控制，确保输出电压稳定。输出整流滤波通过输出整流二极管和滤波电容，将高频矩形波电压转换为稳定的直流电压。功率变换通过开关管和磁性元件，将脉动直流电转换为高频矩形波电压。交流电输入开关型稳压电源的输入为交流电。整流滤波通过整流二极管和滤波电容，将交流电转换为脉动直流电。开关型稳压电源的工作流程用于将交流电转换为脉动直流电。开关型稳压电源的关键元件及作用整流二极管用于将脉动直流电滤波为平滑的直流电。滤波电容用于将脉动直流电转换为高频矩形波电压。开关管用于储存能量，并在开关管导通时提供电流通路。磁性元件用于将高频矩形波电压转换为稳定的直流电压。输出整流二极管用于控制开关管的开关时间和频率，以实现稳压控制。控制器开关型稳压电源的电路组成及作用滤波电路输出整流滤波电路将脉动直流电滤波为平滑的直流电。将高频矩形波电压转换为稳定的直流电压。整流电路功率变换电路稳压控制电路将交流电转换为脉动直流电。将平滑的直流电转换为高频矩形波电压。对输出电压进行稳压控制，确保输出电压稳定。04开关型稳压电源的优缺点及使用场景开关型稳压电源的转换效率通常在80%~90%之间，相比传统的线性稳压电源，具有更高的能效。效率高由于开关型稳压电源采用了高频开关技术，其内部电路结构更为紧凑，因此体积相对较小。体积小由于体积小、结构紧凑，开关型稳压电源的重量也相对较轻。重量轻开关型稳压电源具有较低的输出纹波，这有助于提高电子设备的性能和稳定性。输出纹波小开关型稳压电源的优点开关型稳压电源由于采用了高频开关技术，因此会产生较大的电磁干扰和噪声。噪声大调试复杂成本高与线性稳压电源相比，开关型稳压电源的调试过程相对复杂，需要更多的技术和经验。由于开关型稳压电源采用了先进的电子技术和复...
