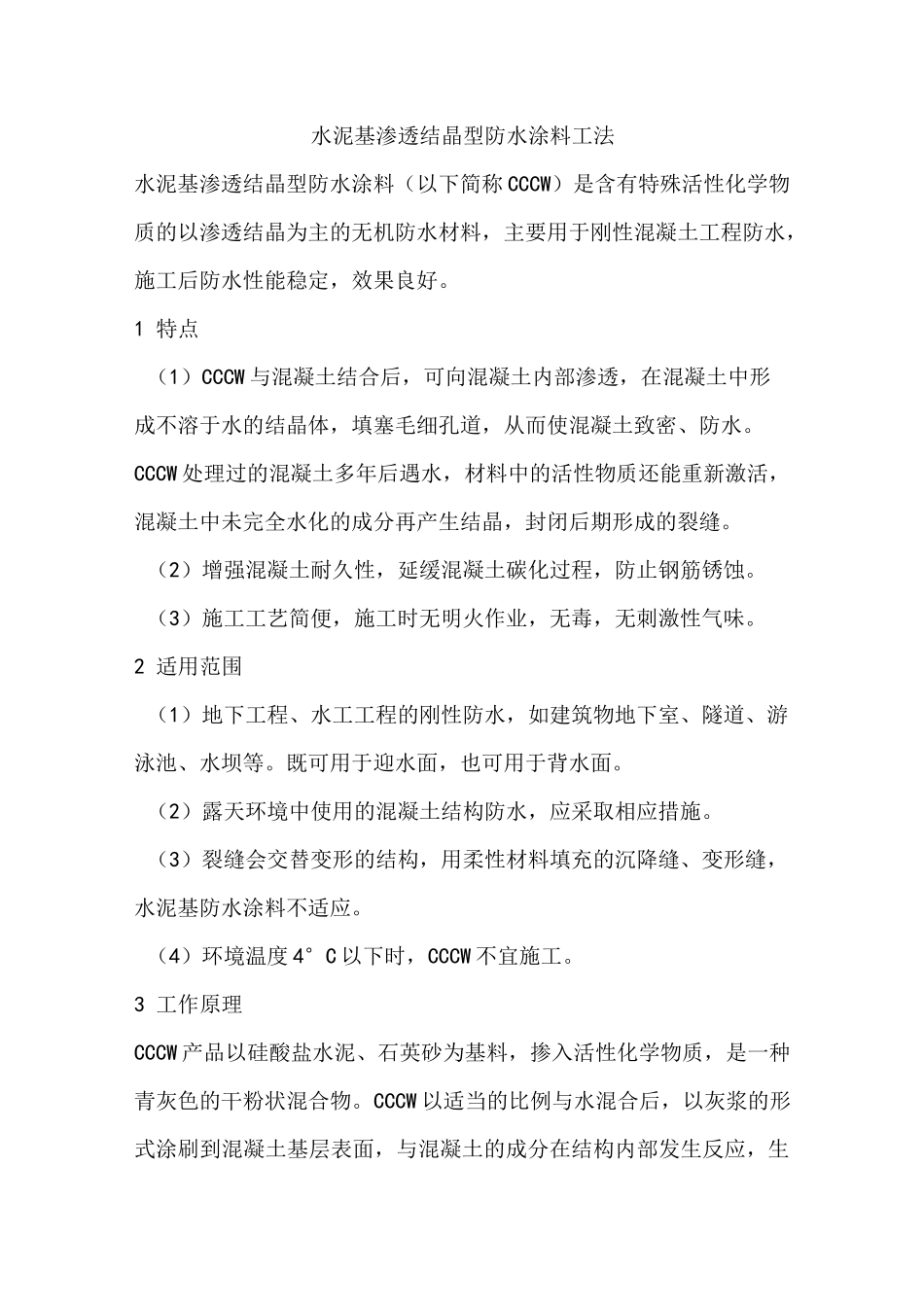

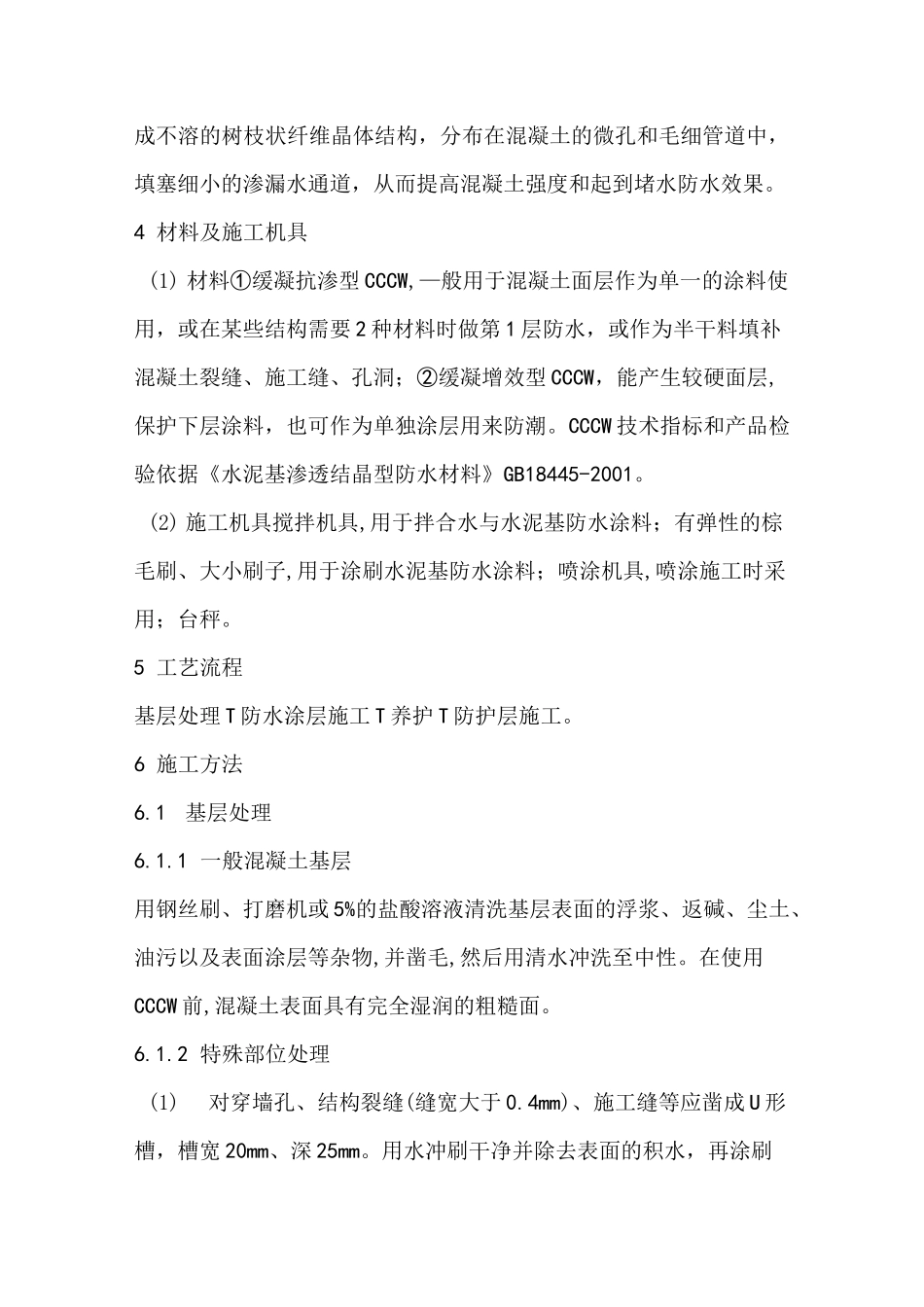

水泥基渗透结晶型防水涂料工法水泥基渗透结晶型防水涂料（以下简称CCCW）是含有特殊活性化学物质的以渗透结晶为主的无机防水材料，主要用于刚性混凝土工程防水，施工后防水性能稳定，效果良好。1特点（1）CCCW与混凝土结合后，可向混凝土内部渗透，在混凝土中形成不溶于水的结晶体，填塞毛细孔道，从而使混凝土致密、防水。CCCW处理过的混凝土多年后遇水，材料中的活性物质还能重新激活，混凝土中未完全水化的成分再产生结晶，封闭后期形成的裂缝。（2）增强混凝土耐久性，延缓混凝土碳化过程，防止钢筋锈蚀。（3）施工工艺简便，施工时无明火作业，无毒，无刺激性气味。2适用范围（1）地下工程、水工工程的刚性防水，如建筑物地下室、隧道、游泳池、水坝等。既可用于迎水面，也可用于背水面。（2）露天环境中使用的混凝土结构防水，应采取相应措施。（3）裂缝会交替变形的结构，用柔性材料填充的沉降缝、变形缝，水泥基防水涂料不适应。（4）环境温度4°C以下时，CCCW不宜施工。3工作原理CCCW产品以硅酸盐水泥、石英砂为基料，掺入活性化学物质，是一种青灰色的干粉状混合物。CCCW以适当的比例与水混合后，以灰浆的形式涂刷到混凝土基层表面，与混凝土的成分在结构内部发生反应，生成不溶的树枝状纤维晶体结构，分布在混凝土的微孔和毛细管道中，填塞细小的渗漏水通道，从而提高混凝土强度和起到堵水防水效果。4材料及施工机具(1)材料①缓凝抗渗型CCCW,—般用于混凝土面层作为单一的涂料使用，或在某些结构需要2种材料时做第1层防水，或作为半干料填补混凝土裂缝、施工缝、孔洞；②缓凝增效型CCCW，能产生较硬面层,保护下层涂料，也可作为单独涂层用来防潮。CCCW技术指标和产品检验依据《水泥基渗透结晶型防水材料》GB18445-2001。(2)施工机具搅拌机具,用于拌合水与水泥基防水涂料；有弹性的棕毛刷、大小刷子,用于涂刷水泥基防水涂料；喷涂机具,喷涂施工时采用；台秤。5工艺流程基层处理T防水涂层施工T养护T防护层施工。6施工方法6.1基层处理6.1.1一般混凝土基层用钢丝刷、打磨机或5%的盐酸溶液清洗基层表面的浮浆、返碱、尘土、油污以及表面涂层等杂物,并凿毛,然后用清水冲洗至中性。在使用CCCW前,混凝土表面具有完全湿润的粗糙面。6.1.2特殊部位处理(1)对穿墙孔、结构裂缝(缝宽大于0.4mm)、施工缝等应凿成U形槽，槽宽20mm、深25mm。用水冲刷干净并除去表面的积水，再涂刷CCCW浓缩剂灰浆到U形槽内，让灰浆达到初步固化（施工后1〜2h），然后用锤子将CCCW浓缩剂或堵漏剂的半干燥团料填满U形槽并捣实。最后再涂刷1层浓缩剂灰浆。（2）凿除蜂窝结构及疏松结构，将所有松动的杂物用水冲刷掉，直至见到坚硬的混凝土基层，并在潮湿的基层上涂刷1层CCCW浓缩剂,随后用防水砂浆或防水细石混凝土填补并捣固密实。最后再涂刷1层浓缩剂灰浆。（3）特殊部位加强作法如图1〜3所示。6.2防水涂层施工6.2.1配料（1）涂刷施工时，容积配合比为CCCW:水=5:2，把计量过的粉料和水倒入搅拌机搅拌均匀，无搅拌设备时也可人工搅拌，但必须拌合均匀。（2）喷洒施工时，容积配合比CCCW:水二5:3,拌合方法同（1）。（3）用于填实孔洞、U形槽的半干料团容积配合比为CCCW:水二6:1,拌合10〜15s，待混合料中出现固体块后使用。（4）CCCW应在搅拌后30min内用完。6.2.2涂刷（1）水工工程、露天环境中使用的混凝土结构，应待其各种收缩、变形基本稳定后再开始涂刷作业。地下工程，在保证尽快回填的情况下，迎土面允许拆模后即开始涂刷作业。（2）涂刷作业可采用半硬性棕毛刷用力往复涂刷或用专门喷洒机具喷涂。涂料用量控制在0.8〜1kg/m2。（3）—般要求涂刷2道，即在第1层涂料达到初步固化（约1〜2h）后，进行第2道涂料涂刷。当第1道涂料干燥过快时，应浇水湿润后再进行第2道涂料涂刷。6.3养护（1）当CCCW涂层固化时（约2h）开始养护，养护时间不少于72h，每天洒水至少3次（天气热时，应增加喷水次数）或用潮湿的粗麻布覆盖。由于CCCW涂层在养护期需要与空气直接接触来确保渗透效果，故严禁采用不透气的塑料薄膜等材料直接覆盖在涂层上。（2）养护过程中，CCCW涂层必须避免雨水、大风、日晒、霜冻和泥浆的侵蚀。（3...
