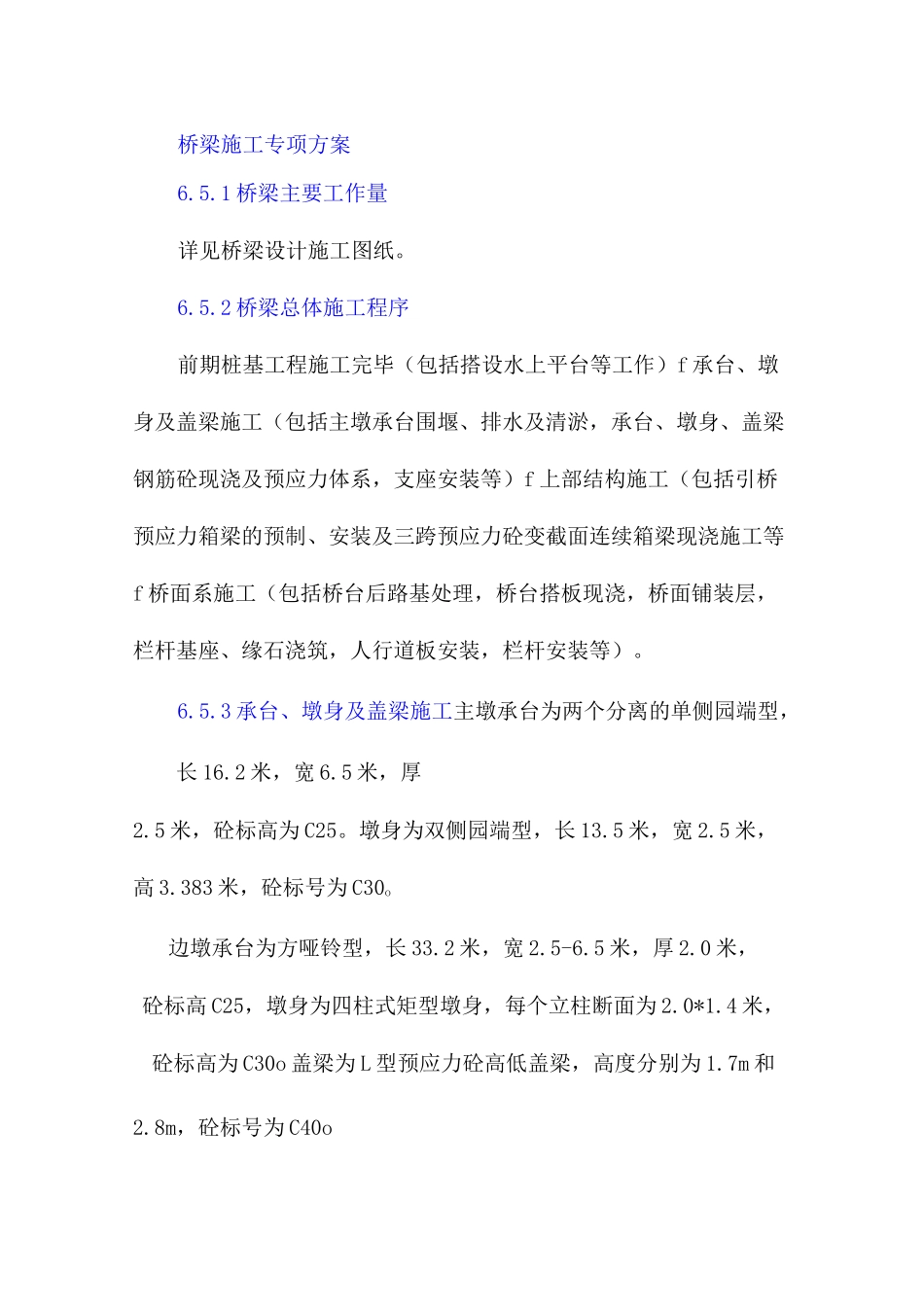

桥梁施工专项方案6.5.1桥梁主要工作量详见桥梁设计施工图纸。6.5.2桥梁总体施工程序前期桩基工程施工完毕（包括搭设水上平台等工作）f承台、墩身及盖梁施工（包括主墩承台围堰、排水及清淤，承台、墩身、盖梁钢筋砼现浇及预应力体系，支座安装等）f上部结构施工（包括引桥预应力箱梁的预制、安装及三跨预应力砼变截面连续箱梁现浇施工等f桥面系施工（包括桥台后路基处理，桥台搭板现浇，桥面铺装层，栏杆基座、缘石浇筑，人行道板安装，栏杆安装等）。6.5.3承台、墩身及盖梁施工主墩承台为两个分离的单侧园端型，长16.2米，宽6.5米，厚2.5米，砼标高为C25。墩身为双侧园端型，长13.5米，宽2.5米，高3.383米，砼标号为C30o边墩承台为方哑铃型，长33.2米，宽2.5-6.5米，厚2.0米，砼标高C25，墩身为四柱式矩型墩身，每个立柱断面为2.0*1.4米，砼标高为C30o盖梁为L型预应力砼高低盖梁，高度分别为1.7m和2.8m，砼标号为C40o引桥边墩承台为矩形，长33.2米，宽2.7米，厚1.5米，砼标高为C25。墩身为四柱式矩型墩身，每个立柱断面为2.0*1.2米，砼标号为C30,盖梁为预应力砼盖梁，高度分别为1.5米，宽度2.0米，砼标号为C40。1、工艺流程图：（如图）施工工艺流程图2、桥梁围堰、清淤依据设计图文件，结合水下一般施工方法，使承台的质量既能得到有效的保证，又能使工程进度得到控制，我们安排桥梁主墩承台外侧形成围堰施工方法考虑，其余边墩及引桥边墩施工为岸上旱地施工围堰长度约45米，宽约12米，采用梢径©14桩长6米双排圆木桩围堰，桩中心间距为50cm，要求河底清淤50cm。当围堰全部完毕后，将用若干水泵放入堰内昼夜排水，排干堰内河水。清淤完成后，立即进行承台垫层施工。3、承台基坑开挖、垫层承台基坑开挖采用挖土机机械开挖，人工修正。如果基坑开挖较深且在地下水位以下，决定采用横挡板来加固坑壁。一是基坑周围每隔2.0米打入5米长20#工字钢至基底以下一定深度。二是边向下挖边在工字钢翼缘内安装横挡板。三是在一定高度上，于工字钢翼缘上安装横撑。四是挡板与翼缘间，可加楔木使之与土壁贴紧。土方开挖完成后，承台施工前必须先清除桩身表面砼，直至露出新鲜砼为止，并保证桩身嵌固在上承台内。基坑两侧开控排水沟，引入汇水井后抽出。进行基底地基处理和垫层浇筑施工。4、模板模板组装前，放出中线及实样。承台模板：按承台尺寸，组拼模板，采用钢、木组合模板，直接支撑在下部垫层上。为减小侧向压力，造成局部变形，可在立木术上设置①12mm的螺栓拉杆，外套塑料管。拉杆应在螺帽与模之间放置垫圈。模板表面涂刷脱模剂，不得沾污钢筋。竖向、横向钢楞采用钢管，平列布设，并配用钩头螺栓和蝶形扣件紧固。边肋上U型卡。连接距离不大于30cm，端肋上全部安装U型卡。墩身、盖梁模板：针对该桥各分项工程施工特点，桥墩身模板采用镶板式定型模板，盖梁采用光洁度高、刚性大的大块定型组合钢模。模板安装尺寸须严格按设计图纸要求，拼缝严密，防止漏浆，模板支撑系统须牢固可靠，严防胀模、变形。5、钢筋制作、安装施工过程中对钢材的型号、直径、数量、间距要求均应符合设计，各种规格钢材在使用前做好钢材力学性能和焊接试验，技术条件应符合设计或规范要求，对钢材的规格尺寸严格控制，并做到按规格分别分批编号，钢筋骨架安装时钢筋的数量尺寸及平面位置须满足设计图纸要求，误差在允许范围之内。施工前准备工作：进场检查与保管一整直一除锈去污一划线配料。钢筋加工：钢筋接长（对焊、电弧焊或帮扎等）一钢架骨架的焊接一弯制成型。钢筋的安装：焊接成型的钢筋骨架，安装比较简单，用一般的起重设备吊入模板内即可，对于绑扎钢筋的安装，应拟定安装顺序。一般的梁肋钢筋，先放箍筋，再按下排主筋，后装上排钢筋，并注意接头接要求错开，交叉点用铁丝绑所结实，箍筋垂直主筋，设好水泥垫7、砼浇筑砼由试验室作配合比设计。承台砼浇筑：分层浇潢，H=30cm,坍落度3一5cm。砼浇筑时，应注意模板，支架等支撑情况，如有变形或沉陷应立即校正并加固。采取夜间浇筑，来降低承台砼的水化热。分层捣固时，应将震捣棒伸入下层砼中，伸入深度一般在10cm左右。采用滑槽卸落砼。砼分层浇，间...
