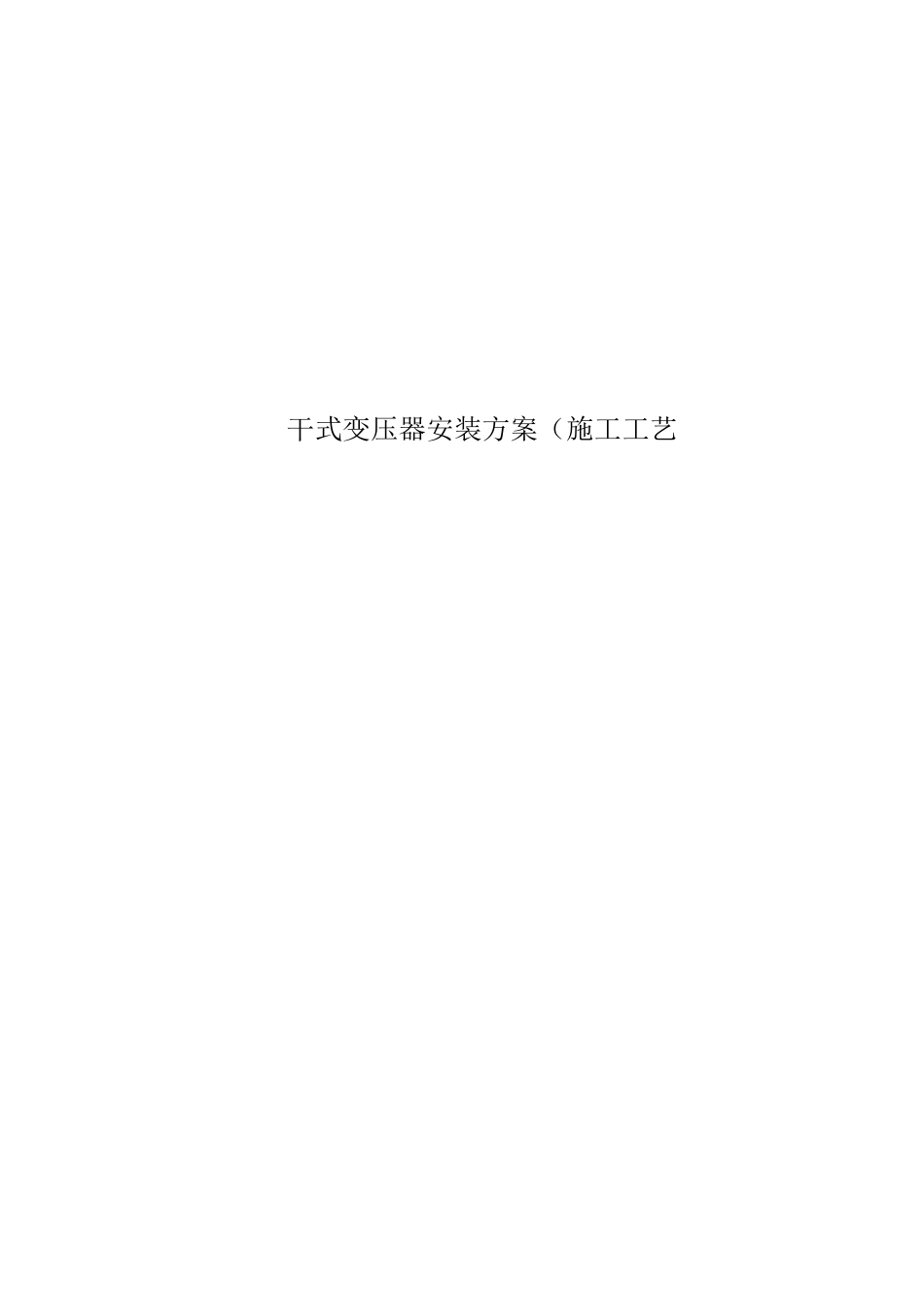

XX干式变压器安装方案(施工工艺VIP免费

XX干式变压器安装方案(施工工艺_第1页
1/6
XX干式变压器安装方案(施工工艺_第2页
2/6
XX干式变压器安装方案(施工工艺_第3页
3/6

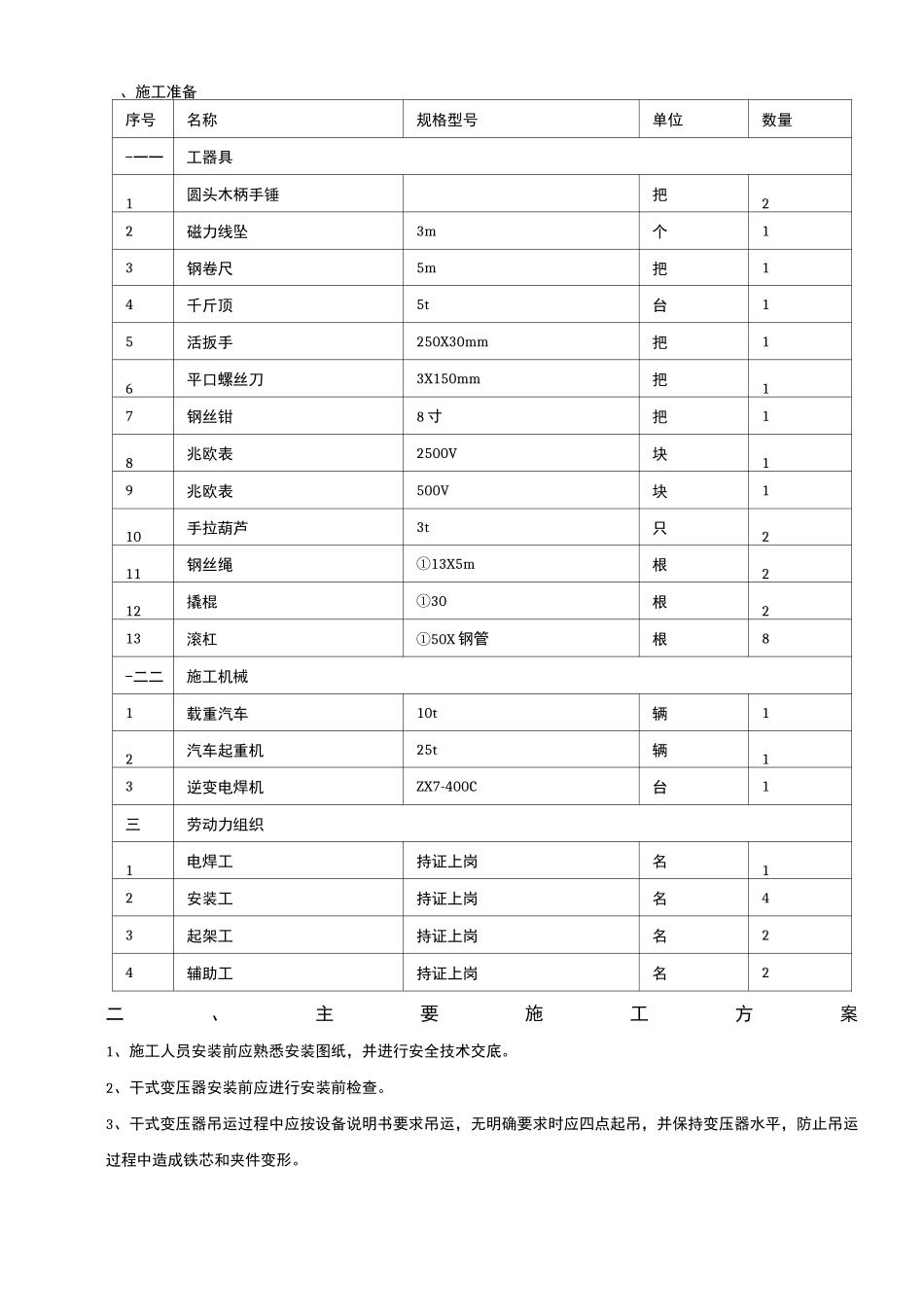

干式变压器安装方案(施工工艺、施工准备序号名称规格型号单位数量-一一工器具1圆头木柄手锤把22磁力线坠3m个13钢卷尺5m把14千斤顶5t台15活扳手250X30mm把16平口螺丝刀3X150mm把17钢丝钳8寸把18兆欧表2500V块19兆欧表500V块110手拉葫芦3t只211钢丝绳①13X5m根212撬棍①30根213滚杠①50X钢管根8-二二施工机械1载重汽车10t辆12汽车起重机25t辆13逆变电焊机ZX7-400C台1三劳动力组织1电焊工持证上岗名12安装工持证上岗名43起架工持证上岗名24辅助工持证上岗名2二、主要施工方案1、施工人员安装前应熟悉安装图纸,并进行安全技术交底。2、干式变压器安装前应进行安装前检查。3、干式变压器吊运过程中应按设备说明书要求吊运,无明确要求时应四点起吊,并保持变压器水平,防止吊运过程中造成铁芯和夹件变形。>oA变压器安检查验母线安施工准变压器运4、带罩箱的干式变压器安装前应核对出线位置是否与盘柜母线位置相对应。5、变压器罩箱的安装标准按照《电气装置安装工程盘、柜及二次回路接线施工及验收规范》中关于盘柜安装要求执行。三、工艺流程工艺流程要求与标准一、施工准备1、开箱检查开箱检查应有业主专工、生产厂家、设备保管单位、监理和施工单位电气专业人员参加。1、变压器型号、规格、数量符合图纸要求,带罩箱的干式变压器出线位置与盘柜母线位置对应。2、检查变压器安装附件齐全,绝缘子光滑无裂纹,铭牌及接线标示齐全清晰。3、检查变压器铁芯无变形,坚固件坚固良好,铁芯对地绝缘良好且只有一点接地。4、检查绕组绝缘良好,用2500V兆欧表检查线圈绝缘应大于10MQ。5、检查变压器引出线绝缘良好,裸露部分间距符合安全距离要求且无毛刺尖角。6、检查变压器出厂资料齐全。2、准备8根①50长左右钢管作滚杠。3、土建交接验收检查土建已具备安装条件并办理交接签证。1、屋顶、楼板、门窗等均已施工完毕,并且无渗漏,变压器安装后不能再进行施工的装饰工作应全部结束。预留设备吊装口在设备进入配电室后及时封墙。工艺流程要求与标准2、室内地面的基层施工完毕,并在墙上标出地面标咼。3、基础槽钢安装牢固,变压器轨道与变压器轨距误差不大于5mm。预留电缆进线孔符合设备要求。二、变压器安装1、变压器吊装运输1、运输过程可靠封车,严禁人货同车。上下坡道及倾斜的路面应有防止设备移动的措施。运输过程中变压器倾斜度不得大于30°。2、变压器吊装时,应同时使用器身上的四个吊环起吊,起吊钢丝绳之间的夹角不得大于60°。2、变压器就位①用滚杠将变压器移动至安装位置附近。②用撬棍移动变压器至准确安装坐标位置。1、移动时人力应充足,统一指挥,用力均匀一致。1、变压器箱体与盘柜前面应平齐,与配电盘柜体靠紧,不应有缝隙。2、变压器箱体与盘柜体间缝隙不大于1mm。3、将变压器底座与基础槽钢固定。1、使用电焊焊接固定,焊接固定点长度不小于40mm。每台变压器至少固定4个点,每个点应分布在变压器轨道的不同位置。4、把温控器安装固定好,并连好与变压器间连线。温控器应固定牢固、可靠。5、检查安装变压器冷却风机。冷却风机安装牢固,出风口无杂物,风机转向正确。6、检查连接变压器接地。1、变压器本体及外壳接地良好,连接牢固。2、变压器风机、温控仪及可开启门用软导线可靠接地,且导通良好。四、母线安装1、检查厂家供货母线规格、数量符合图纸设计要求。1、母线搭接面应光滑、平整。2、相序标识清晰正确。工艺流程要求与标准2、连接母线1、母线接合面应均匀涂抹电力复合脂。2、紧固螺栓为镀锌件,平垫、弹簧垫齐全,规格、数量符合规范要求。3、用力矩扳手检查螺栓紧固力矩符合规范要求。4、螺栓长度一致,宜露出螺母2〜3扣。5、母线固定金具及支柱绝缘子应紧固。3、安装零序电流互感器,并用扁钢将变压器中性点接地。1、零序电流互感器安装在变压器中性点与接地点之间,并应固定牢固。2、扁钢一端与接地网连接,一端与零母线用螺栓固定。扁钢母线与铜母线接合面应搪锡。3、中性点接地引下后,需有两根接地引线与主接地网的不同干线连接,接地线规格应符合设计要求。五、检查验收1、变压器本体检查。变压器检查应通知业主、监理及工程部质检人员,并及时办理签...
