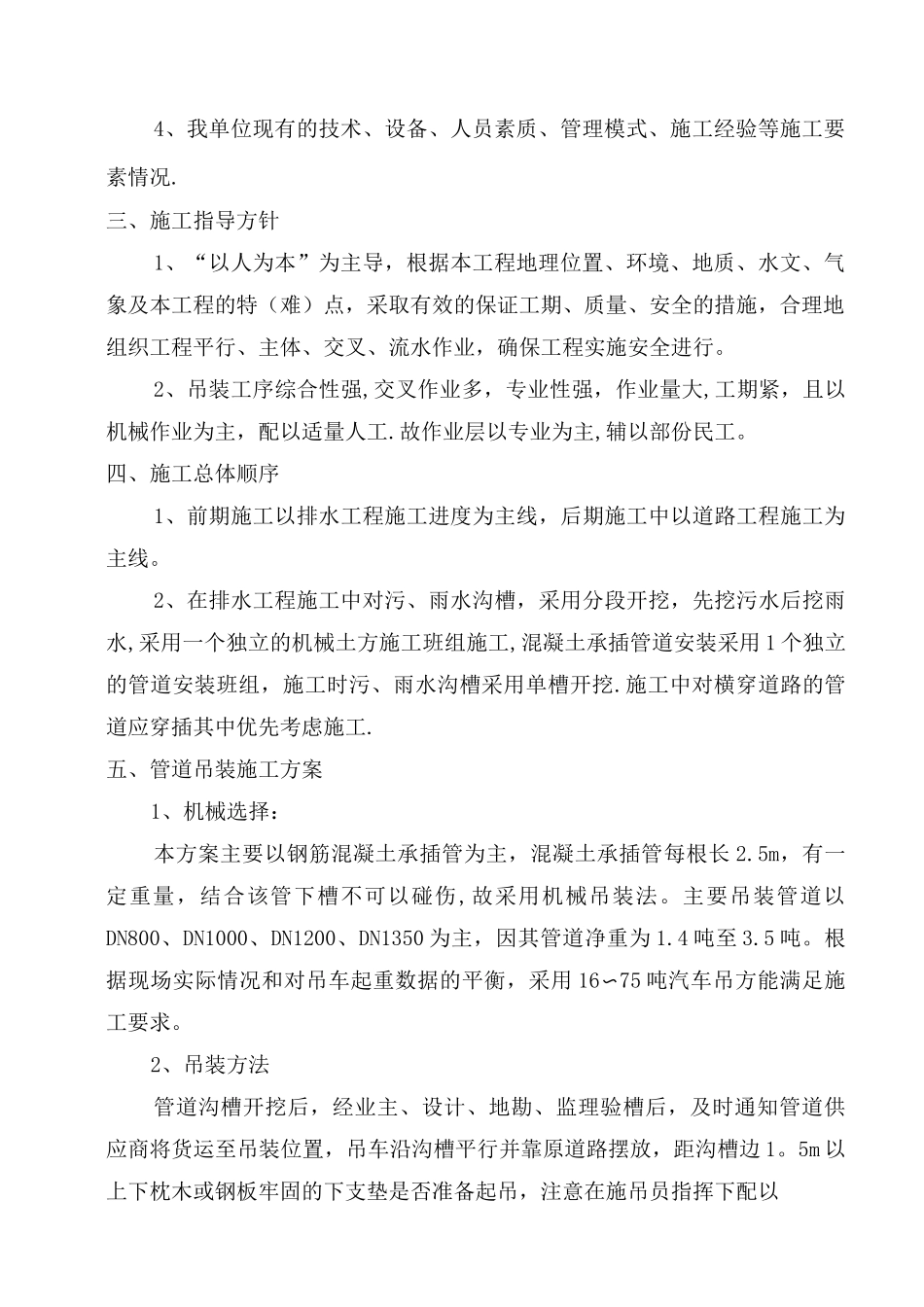

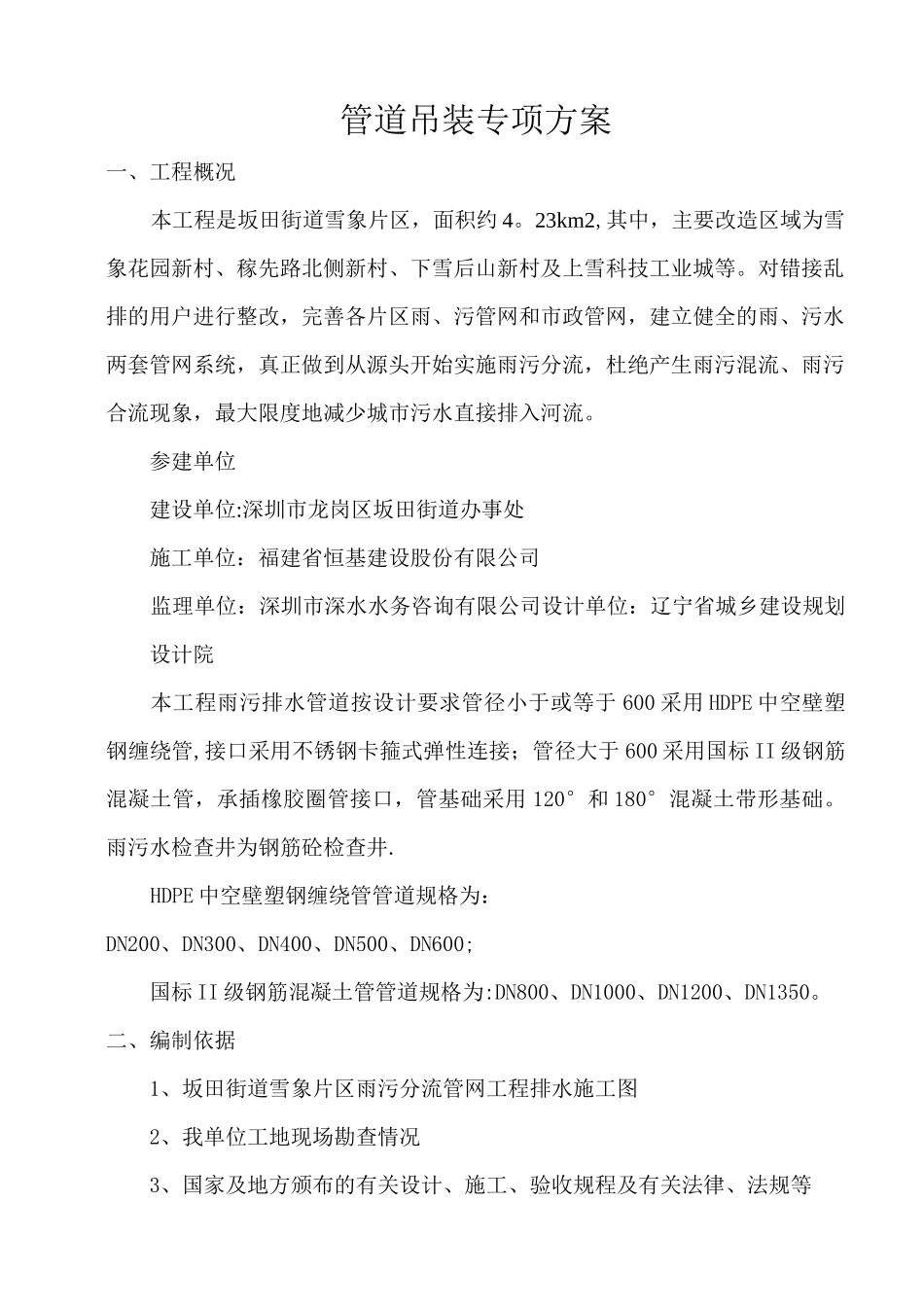

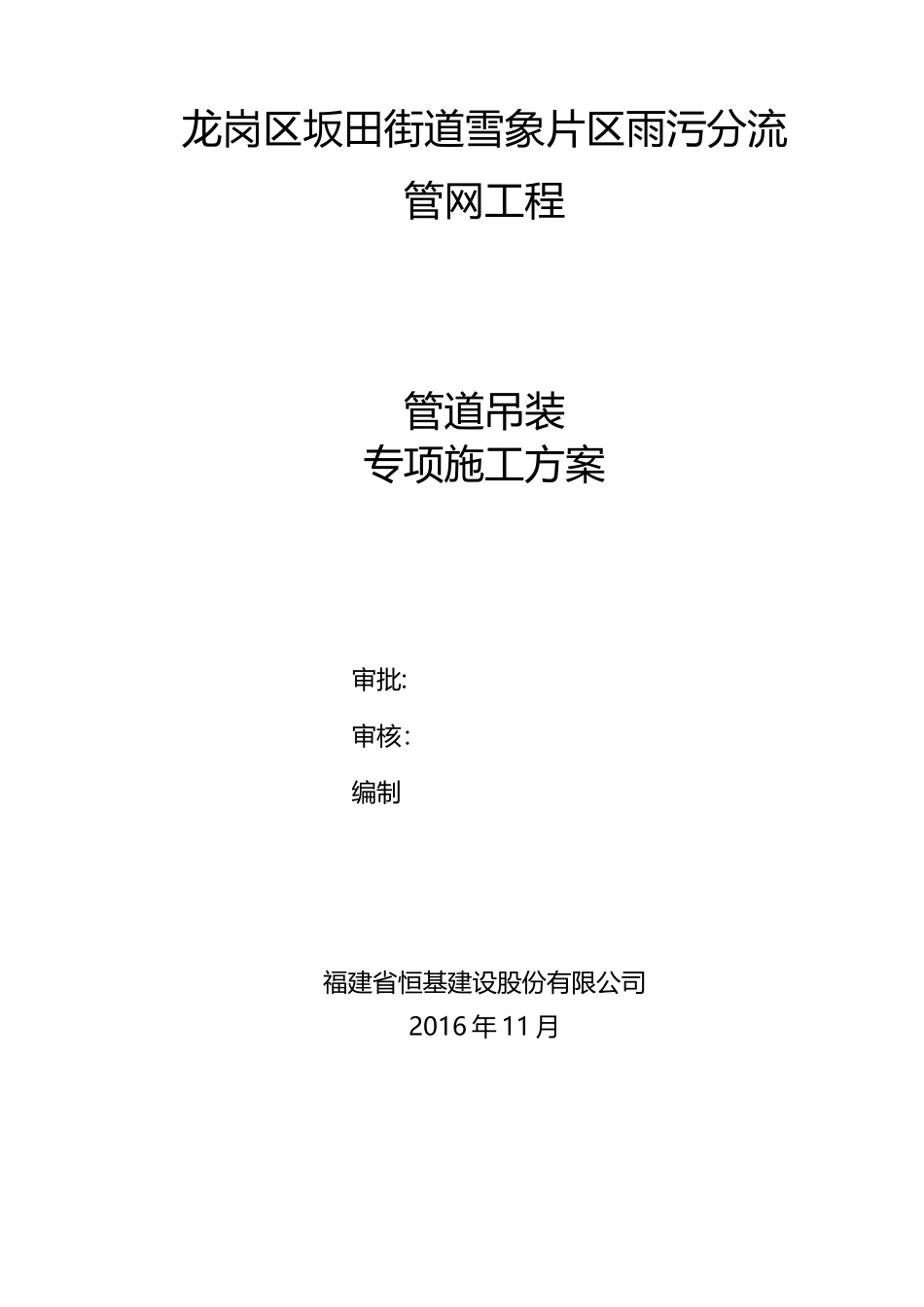

龙岗区坂田街道雪象片区雨污分流管网工程管道吊装专项施工方案审批:审核：编制福建省恒基建设股份有限公司2016年11月管道吊装专项方案一、工程概况本工程是坂田街道雪象片区，面积约4。23km2,其中，主要改造区域为雪象花园新村、稼先路北侧新村、下雪后山新村及上雪科技工业城等。对错接乱排的用户进行整改，完善各片区雨、污管网和市政管网，建立健全的雨、污水两套管网系统，真正做到从源头开始实施雨污分流，杜绝产生雨污混流、雨污合流现象，最大限度地减少城市污水直接排入河流。参建单位建设单位:深圳市龙岗区坂田街道办事处施工单位：福建省恒基建设股份有限公司监理单位：深圳市深水水务咨询有限公司设计单位：辽宁省城乡建设规划设计院本工程雨污排水管道按设计要求管径小于或等于600采用HDPE中空壁塑钢缠绕管,接口采用不锈钢卡箍式弹性连接；管径大于600采用国标II级钢筋混凝土管，承插橡胶圈管接口，管基础采用120°和180°混凝土带形基础。雨污水检查井为钢筋砼检查井.HDPE中空壁塑钢缠绕管管道规格为：DN200、DN300、DN400、DN500、DN600;国标II级钢筋混凝土管管道规格为:DN800、DN1000、DN1200、DN1350。二、编制依据1、坂田街道雪象片区雨污分流管网工程排水施工图2、我单位工地现场勘查情况3、国家及地方颁布的有关设计、施工、验收规程及有关法律、法规等4、我单位现有的技术、设备、人员素质、管理模式、施工经验等施工要素情况.三、施工指导方针1、“以人为本”为主导，根据本工程地理位置、环境、地质、水文、气象及本工程的特（难）点，采取有效的保证工期、质量、安全的措施，合理地组织工程平行、主体、交叉、流水作业，确保工程实施安全进行。2、吊装工序综合性强,交叉作业多，专业性强，作业量大,工期紧，且以机械作业为主，配以适量人工.故作业层以专业为主,辅以部份民工。四、施工总体顺序1、前期施工以排水工程施工进度为主线，后期施工中以道路工程施工为主线。2、在排水工程施工中对污、雨水沟槽，采用分段开挖，先挖污水后挖雨水,采用一个独立的机械土方施工班组施工,混凝土承插管道安装采用1个独立的管道安装班组，施工时污、雨水沟槽采用单槽开挖.施工中对横穿道路的管道应穿插其中优先考虑施工.五、管道吊装施工方案1、机械选择：本方案主要以钢筋混凝土承插管为主，混凝土承插管每根长2.5m，有一定重量，结合该管下槽不可以碰伤,故采用机械吊装法。主要吊装管道以DN800、DN1000、DN1200、DN1350为主，因其管道净重为1.4吨至3.5吨。根据现场实际情况和对吊车起重数据的平衡，采用16〜75吨汽车吊方能满足施工要求。2、吊装方法管道沟槽开挖后，经业主、设计、地勘、监理验槽后，及时通知管道供应商将货运至吊装位置，吊车沿沟槽平行并靠原道路摆放，距沟槽边1。5m以上下枕木或钢板牢固的下支垫是否准备起吊，注意在施吊员指挥下配以人工协助管道吊装前应在沟槽已安装好的管顶面放线，确定管道安装的正确位置后，方可施吊就位.为此技术负责人应事先组织吊装人员勘察现场，确定吊车的站位。检查吊具，确定完好无损后方可吊装。根据管道的重量，采用75吨汽吊（考虑臂长）施吊。检查井盖板安装采用汽车吊装安装。下吊时距离检查井不小于1.5m,不得与检查井壁激烈碰撞。管道与盖板吊装时应有二个吊点。施工人员及施工机具设备的组织3、施工人员及机械配备本工程对于大型设备应采用专人、专项管理,工人员及机械设备见附表表：施工人员配备序号项目名称数量备注1管理人员4人包含安全管理人员2吊装指挥人员1人信号工3安装工6人4机械操作人员3人5测量人员2人投入主要施工机械详见下表序号机具名称型号规格单位数量备注1汽车吊QY16120T台12吊装带10t条83吊装带20t条44手动葫芦10T台25枕木巾400根46水平尺500mm个17尼龙绳巾40米408垂球0。5kg个19水准仪DSC203台110全站仪NTS—355台111对讲机部4六、稳管与安装A.稳管时逐节测量高程和管道中心线，管内底高程允许偏差（土10mm）。管道必须稳固无倒坡，管材无裂缝破损，管道内无杂物。B.管道轴线控制采用中心线法，如下图所示。橡胶圈：承插口管道均采用胶圈接接口（材料为氯丁橡胶），胶圈的物理性能应满足下列...
