配电自动化终端DTUVIP免费

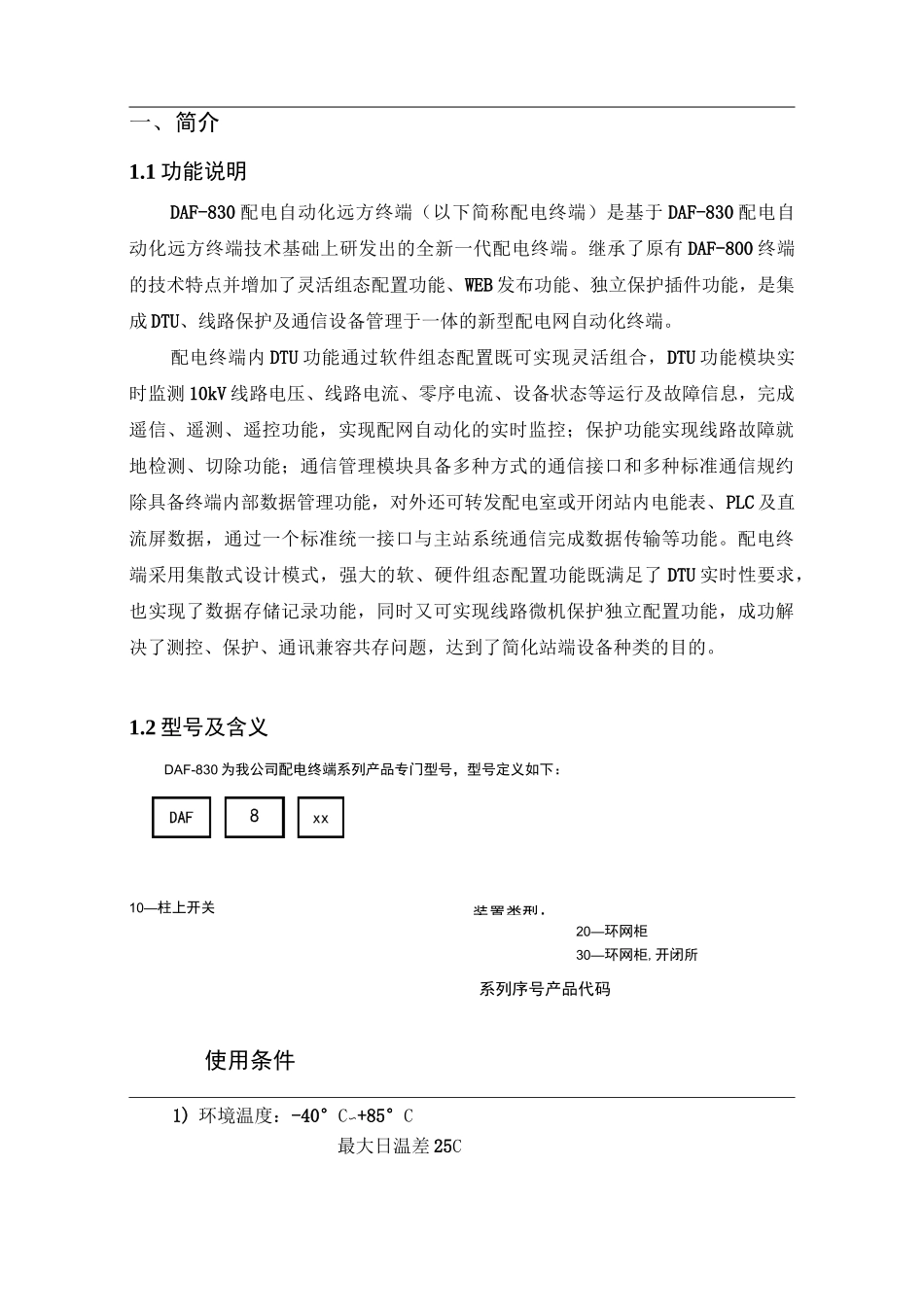

一、简介31.1功能说明31.2型号及含义3一、使用条件3二、配电终端总装4三、主控单元功能板54.1主控单元外形尺寸54.2主控单元组成54.2.1主控板（MCU）64.2.2遥测板（YC,交流直流采样）84.2.3遥信板（YX,开入）124.2.4遥控板（YK,开出）144.2.5电源板（PWR）16四、终端外形尺寸图19五、搬运及安装206.1运输及装卸206.2安装方案20六、现场配线227.1交流电源配线247.2通信接口配线257.3遥信回路配线267.4遥测回路配线277.5遥控回路配线30七、现场操作318.1空气开关操作318.2远方/闭锁旋钮操作328.4合分闸出口操作面338.5电池的更换34八、调试维护359.1注意事项359.2调试设备359.3终端与开关柜联调359.3.1通电前后检查359.3.2参数设置369.3.3DTU三遥功能调试389.4终端与主站联调409.4.1确认配电终端相关通信参数设置409.4.2主站联调40九、投运说明及注意事项4111.1投运前配电终端的设置、检查4111.2配电终端的运行4111.2.1配电终端正常运行信号4111.2.2配电终端故障4111.3配电终端的退出41十、测试软件操作说明41装置类型：一、简介1.1功能说明DAF-830配电自动化远方终端（以下简称配电终端）是基于DAF-830配电自动化远方终端技术基础上研发出的全新一代配电终端。继承了原有DAF-800终端的技术特点并增加了灵活组态配置功能、WEB发布功能、独立保护插件功能，是集成DTU、线路保护及通信设备管理于一体的新型配电网自动化终端。配电终端内DTU功能通过软件组态配置既可实现灵活组合，DTU功能模块实时监测10kV线路电压、线路电流、零序电流、设备状态等运行及故障信息，完成遥信、遥测、遥控功能，实现配网自动化的实时监控；保护功能实现线路故障就地检测、切除功能；通信管理模块具备多种方式的通信接口和多种标准通信规约除具备终端内部数据管理功能，对外还可转发配电室或开闭站内电能表、PLC及直流屏数据，通过一个标准统一接口与主站系统通信完成数据传输等功能。配电终端采用集散式设计模式，强大的软、硬件组态配置功能既满足了DTU实时性要求，也实现了数据存储记录功能，同时又可实现线路微机保护独立配置功能，成功解决了测控、保护、通讯兼容共存问题，达到了简化站端设备种类的目的。1.2型号及含义DAF-830为我公司配电终端系列产品专门型号，型号定义如下：10—柱上开关20—环网柜30—环网柜,开闭所系列序号产品代码使用条件1)环境温度：-40°C〜+85°C最大日温差25C2)相对湿度：<90%(25°C)3)抗震能力：地面水平加速度0.3g地面垂直加速度0.15g同时作用持续三个正弦波安全系数1.674)最大日温差：25C5)日照强度(风速0.5m/s时)：0.1W/cm26)最大风速：<35m/s7)最大覆冰厚度：10mm8)安装位置：户内外开闭站、配电室、刀闸室、箱变、开闭器二、配电终端总装配电终端按功能划分为核心测控单元区、操作面板区和接线端子区，电池内置内操作面板区。如需要安装熔纤盒、载波机等通信设备，配电终端可选配通信箱。功能区划分见下表所述。用于户外、户内落地方式安装，也可用于户内壁挂方式安装。4U/19英寸主控单4.2主控单元组三、主控单元功能板4.1主控单元外形尺寸THTTT■TO■TOTNTWTNTN4.2.1主控板（MCU）1）功能描述数据处理单元采用高速数字信号处理器DSP为主处理器，负责10kV线路电压电流交流采样、计算和故障判定，每块数据处理单元可处理60个交流模拟量输入，4个直流模拟量输入。负责配电终端与主站系统的通信，完成遥信、遥测、遥控及遥调的转发功能。提供3个RS232口、2个RS485口、2个100/10BASE-T以太网口、1个GPS接口、1个CAN接口，可通过外挂Modem或以太网与主站通信，可以与控制中心或分站通信，上传配电终端采集的信息，接受遥控命令。2）指示灯说明名称内容说明RUN运行状态MCU板（DTU）运行正常时，RUN指示灯交替闪烁ERROR故障指示MCU板在检测到开入开出插件故障、开出回路故障、参数或点表故障、外部FLASH故障时，指示灯亮ALM故障指示FAFA工作模式CON维护工作指示维护端口工作连接状态C0M1串口1工作指示串口1数据收发COM2串口2工作指示串口2数据收发COM3串口3工作指示串口3数据收发3）端口说明名称内容说明NTH1100/10Base-T以太网接口100/10Base-T以太网RJ45通信端口，可程...
